Сим-сим, закройся. Эволюция СИМ-карты

Вокруг этого кусочка пластика разворачивались войны, в которых Apple побеждала и проигрывала.

SIM-карта (Subscriber identity module) на момент написания статьи существует в пяти вариациях:

1) «Обычная» симка
2) Микро-сим
3) Нано-сим
4) Встроенная симка
5) Мульти-симка

Для исторической справедливости стоит отметить, что «обычная» симка на самом деле является мини-симкой, а ее предшественница была размером с банковскую карту и просуществовала до конца 90-х.

Если копнуть еще раньше, то в сетях 1G сим-карт не было вообще: индентификация абонента проходила по заводскому номеру телефона ESN (Electronic Serial Number). Такой подход порождал зависимость пользователя от своей трубки. В случае кражи, продажи старого и покупки другого аппарата приходилось идти в офис оператора и перепрограммировать железо, чтобы новый серийный номер внесли в базу. Разумеется, услуга была платной.

Кроме того, на рынок сотовой связи выходили новые производители со своими стандартами ESN, создавая хаос и головную боль как пользователям (у которых купленный телефон отказывался работать в местной сети), так и операторам.

Поэтому было предложено сделать отвязку абонента от оборудования. Первых решили идентифицировать с помощью сим-карт, а вторых – по IMEI (International Mobile Equipment Identifier). Европейским институтом телекоммуникационных стандартов к сим-карте были выдвинуты следующие требования: отдельный форм-фактор, встроенные процессор и память, возможность перепрограммирования.

Спецификации совершенствовались от года к году. Добавлялись такие функции, как SIM Application Toolkit, Enhanced Full Rate, поддержка апплетов. В разных сетях карты могут отличаться набором команд, памятью и сервисной информацией.

В 2010 году Apple выпускает на рынок iPhone 4, в котором мини-сим была заменена на микро. И хотя нормативы микро-симки была разработаны в 2003 году, стандарт получил широкое использование только с легкой руки Apple.

Еще через два года мир увидел iPhone 5 с нано-сим. Помню, что наши операторы не были готовы к такому повороту и все первые владельцы «серых» айфонов стали мастерами ножниц и наждачки. У меня получилось правильно обрезать только со второго раза.

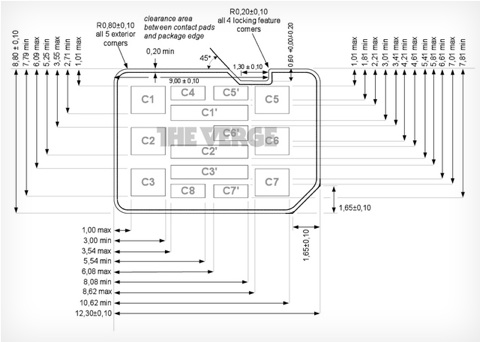

Вокруг принятия стандартов нано-сим разгорелась настоящая война. По одну сторону баррикад стояла Apple, по другую – сразу три монстра в лице Nokia, RIM и Motorola. «Троица» предлагала снабдить новые симки небольшим вырезом, чтобы карту можно было доставать с помощью пружинного механизма. Apple же настаивала на сим-лотках. В итоге комиссия приняла решение Apple, как более универсальное.

Встроенная сим-карта представляет собой чип 5х6 мм на материнской плате. Предполагалось, что после покупки айфона на этапе активации телефона вы сами решаете, к какому оператору присоединиться. Не надо быть Вангой, чтобы спрогнозировать, что далеко не все операторы готовы отдать на откуп Apple своих дорогих абонентов. Это как предложить Газпрому инвестировать в возобновляемые источники энергии. поэтому данная технология только обсуждается. Да и непонятно, что делать владельцу телефона, когда понадобится поменять симки местами.

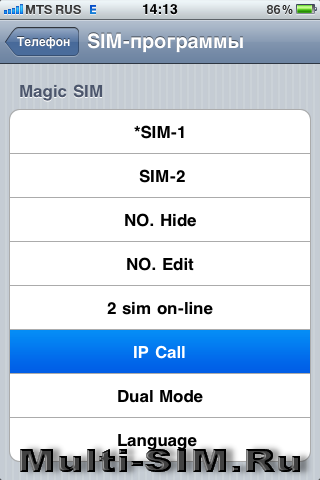

MultiSIM-карта выглядит точно так же, как и обычная SIM карта. При ее использовании в меню телефона появляется новая опция (SIM EMU).

Записанная на специальном программаторе, такая карта хранит в себе свыше 10 номеров, между которыми можно переключаться из Настроек телефона с задержкой в 20-30 секунд. Услуга мультисима была весьма популярной в России на заре первых залоченных айфонов, потому что без лишних телодвижений позволяла подставлять ложные данные американского оператора при сохранении российского номера. Да и сейчас, кому не хочется таскать с собой два телефона, могут скопировать все свои карты на одну мультисимку.

Современная индустрия движется в сторону встроенной сим-карты. Двигателем прогресса тут опять является Apple. Компании предстоит провести огромную работу, чтобы заручиться поддержкой игроков на рынке сотовой связи, как в эпоху CD-формата, когда заключались коалиции с музыкальными вендорами, которым iTunes Store казался бредовой идеей.

Источник

Устройство и история появления первой сим карты

от UpDron

Приветствуем, дорогие читатели нашего блога!

Сегодняшняя статья посвящена рассмотрению очень интересной темы, а именно мы разберем устройство сим-карты, рассмотрим исторические этапы развития данной технологии и объясним вам, по каким причинам могут быть сбои в работе SIM.

Заинтересовались? Тогда поехали!

От зарождения к современности

Данная история началась в 1979 году, когда впервые в мировой истории была запущена беспроводная сотовая сеть первого поколения (1G) Nippon Telegraph and Telephone (NTT). Случилось это в Японии, в центральном районе Токио. За последующие 5 лет она распространилась по всей стране.

В 1981 году данная сеть появилась в нескольких странах Скандинавии: Норвегии, Финляндии, Дании и Швеции. А чуть позднее родилась система NMT (Nordic Mobile Telephone) с поддержкой международного роуминга.

Только спустя 2 года сотовая связь появилась в США, собственно, как и первый мобильный телефон. Выпустила его компания «Motorola» и торжественно назвала DynaTAC 8000X. Я уверен, что все вы видели фото огромной белой трубки с антенной и кнопками. Вот это и есть первый в мире сотовый телефон.

Интересный факт. Все телефоны того времени выпускались с уникальным заводским номером (Electronic Serial Number), по которому и осуществлялась идентификация пользователя. Как следствие, абонент был связан по рукам и ногам. Он не мог так просто поменять телефон, оставив за собой прежний пакет услуг и наоборот.

Поэтому спустя несколько лет, а точнее в 1991 году, в Финляндии появилась сеть второго поколения (2G), работающая по стандарту GSM. Данный стандарт предлагал отделить оборудование и возможность идентификации, что стало возможным с разработкой первых SIM-карт (Subscriber Identity Module), которые сейчас называются «normal SIM».

Эти карточки по размеру напоминают современные банковские карты.

После утверждения GSM в течение последующих годов компании сотовой связи, в том числе Билайн, МТС, Мегафон и другие, создали карты с уникальным дизайном для раздачи своим абонентам.

Однако прогресс не стоял на месте и уже в 1996 году появились первые mini SIM. Которые поддерживали второе и третье поколения сотовой связи.

В 2003 году человечество увидело карточки под названием micro SIM, которые подключаются к 3G и 4G сетям. А в 2012 году в производство были запущены nano SIM с аналогичной поддержкой сетей третьего и четверного поколения.

Последними двумя видами мы пользуемся и сегодня.

Стоит отметить, что SIM относятся к более общей технологии – «умным картам».

Разберем устройство SIM-карты

Сегодня карточки SIM выглядят как небольшой прямоугольный кусок пластика, в который внедрена контактная площадка. По стандарту на таких площадках должно располагаться 8 контактов, однако в настоящее время многие производители используют только 6 контактов и при этом набивают свой уникальный рисунок на площадку.

Контакты нумеруются от C1 до С8, если используется 8 позиций, или же диапазонами C1-C3, C5-C7, если 6.

А теперь давайте подробно рассмотрим за что отвечает каждый из контактов:

Чтобы обеспечить работу определенного мобильного тарифного плана и идентифицировать пользователя, сим-карты вставляются в специальные слоты в мобильных устройствах.

После этого телефон посылает карточке определенные запросы или команды, а она только дает ответ на них. Такой механизм обмена информацией называется STK – SIM (Card) Application Toolkit. С его помощью вы можете воспользоваться услугами реально времени. Ну, к примеру, узнать баланс счета.

Наиболее распространенные сбои в работе сим-карты

На самом деле сбои в работе сим-карты часто случаются из-за самого пользователя. Ниже мы прикрепили перечень популярных проблем.

Помимо перечисленных выше проблем могут также возникнуть сбои в работе ПО или поломки самого мобильного устройства.

Если вам понравилась статья, то обязательно вступайте в группу наших подписчиков блога, а также не забывайте подписываться на обновления в группах в Facebook, Twitter, ВКонтакте и YouTube. Будем благодарны за репосты наших публикаций. До встречи!

Источник

uCrazy.ru

Навигация

ЛУЧШЕЕ ЗА НЕДЕЛЮ

ОПРОС

СЕЙЧАС НА САЙТЕ

КАЛЕНДАРЬ

Сегодня день рождения

Рекомендуем

История сим-карт и старые карты сотовых операторов

Вокруг нас существует множество вещей, о истории которых мы даже не задумываемся, считая их обыденными в нашей современной жизни. Примером подобного отношения может служить сим-карта, которая, в настоящее время, позволяет любому человеку находится на связи в любой точке мира, но мало кто помнит, что в России сотовая связь появилась лишь 25 лет тому назад. Мы поделимся с вами историей появления сим-карт, а также вспомним, как выглядели первые симки российских операторов.

Первым сотовым телефоном принято считать модель DynaTAC 8000X от компании «Motorola». Данный аппарат был выпущен в 1983 году.

Работал DynaTAC 8000X исключительно в сети первого поколения 1G, которая была запущена в 1979 году в Японии, а 1981 году сотовая связь появилась в Дании, Финляндии и других скандинавских странах. Лишь в 1983 году сеть 1G появилась в США. Первоначально в своей работе сотовые сети не использовали сим-карты, так как число абонентов было ограничено сотнями, если не десятками, и каждый отдельный аппарат программировался на заводе. Собственно, идентификация абонента в сети осуществлялась только по заводскому номеру аппарата.

Сотовая сеть формата 2G появилась в 1991 в Финляндии и обеспечивала не только шифрование разговоров, о и передачу коротких текстовых сообщений. Первым телефоном, работающим с новым стандартом, был Nokia 101, который появился в 1992 году.

Со временем, число компаний, предоставляющих услуги сотовой связи росли и появились первые сим-карты, которые в настоящее время называют normal sim. Главной функцией, которую реализовывали первые симки – идентификацию абонента в сети сотовой связи, собственно данные функции сохранились и в наше время. Первые сим-карты имели размеры кредитных карт, и, думаем, что мало кто видел их вживую, так как в скором времени им на смену пришло сим-карты формата mini sim.

Прогресс не стоял на месте и после долгой монополии на рынке MiniSim появились карты новых размеров – MicroSim, которая отличалась лишь размерами, но уже в 2012 году был утвержден новый формат – NanoSim, которая, в настоящее время, является самой маленькой по размерам симкой и используется практически во всех флагманских аппаратах производителей коммуникаторов и сотовых телефонов.

Какое будущее ждем сим-карты? К сожалению, прогнозы не утешительные. В декабре 2012 года компания Apple подала заявку на патент, в которой описывался процесс работы, так называемой, виртуальной сим-карты, которая, фактически, не имеет физического исполнения, а все операции по работе с картой производятся непосредственно с телефона. Пока данная технология не получила конкретной реализации в каком-либо аппарате, но сомневаться в том, что дни сим-карт в том виде, в котором мы привыкли их видеть – сочтены.

Первая сотовая сеть была запущена в России в сентябре 1991 года в городе Санкт-Петербург. А в настоящее время количество абонентов достигло цифры в 250 миллионов, т.е. у многих жителей не одна и даже не две сим-карты. Но вспомним, какие они были, первые симки российских операторов.

Сим-карта компании «Билайн» несла на себе фирменный логотип компании в тот период времени – пчелку, а все тарифы рассчитывались исключительно в условных единицах. Компания появилась на рубеже 1993 и 1994 года.

Сим-карта «Мегафона» практически не претерпела никаких изменений

Первые сим-карты от «МТС» были желтого цвета и никаких намеков на яйца.

Сотовый оператор «Теле2», который в настоящий момент объединился с сотовым оператором «Ростелекома» имел сим-карты менее агрессивного дизайна, чем сейчас.

Источник

SIM-карта

История сим-карты берет начало в 1980-1990-х годах и насчитывает всего лишь несколько десятилетий. Это достаточно «молодое» изобретение. Для чего же нужны SIM-карты? Да, конечно, они являются неотъемлемой частью мобильных телефонов GSM, но ведь и без SIM-карт телефоны, имеющие многие другие стандарты, могут вполне обходиться. Для того чтобы какая-либо сотовая связь смогла обслуживать сотовый телефон, он должен стать для нее «своим», то есть у него должно быть индивидуальное «имя», чтобы сеть, зная его, смогла бы к нему обратиться.

Начнем с самого начала. Телефон в сотовой сети становится «своим», пройдя путь «прописки», то есть зарегистрировав свое «имя» в системе — в абонентской базе. А вот «именами» телефонов тогда, когда сотовая связь была самой простой, служили специальные индексы, исполняющие роль уникальных заводских номеров аппаратов, а также их электронных аналогов — ESN (Electronic Serial Number).

Мобильный телефон, обращаясь к сотовой сети, чтобы выполнить звонок, автоматически сообщал ей этот уникальный номер. На телефон вызов со стороны сети передавался аналогично — по его ESN. Однако именно здесь проблемы и возникли. Непрерывно росла численность производителей сотовых телефонов, каждый из которых использовал свои системы по обозначению заводских номеров аппаратов. При таком разнообразии не было возможности унифицировать записи в базе.

Для того, чтобы осуществить «прописку» телефона, его необходимо было привезти к сотовому оператору. Выходило так, что каждый раз меняя телефон, абоненту требовалось везти его в отдел, который обслуживал сотовую компанию. Задачу по устранению этого требования впервые поставили в 1982 году перед разработчиками нового «общеевропейского» цифрового стандарта сотовой связи GSM. Тогда именно они и предложили разделить функции абонентов и функции идентификации оборудования. Первые рекомендации были опубликованы в 1990 году. С этого момента и начинается история сим-карты.

В стандарте GSM для идентификации телефонов используется уникальный 15-значный номер — IMEI (Международный Идентификатор Мобильного Оборудования), который при производстве присваивался каждому аппарату (данный номер можно увидеть под аккумулятором на телефоне и на упаковочной коробке), и при обмене сообщался сотовой сети.

В сменный модуль SIM (Subscriber Identity Module), который вставляется в телефон, вносятся все параметры абонента. В SIM-карте содержатся все необходимые данные для проведения идентификации самого абонента. SIM-карты при этом программируются заранее, а затем их можно продавать в любом магазине, как полностью готовый товар.

Любой пользователь сим-карты после покупки сам легко может поставить ее в свой телефон или же без труда переставить в другой. При этом ему совершенно не нужно посещать сотовую компанию, чтобы провести какие-либо манипуляции с сим-картой или телефоном.

Вычислительная мощность сим-карт сопоставима с первыми компьютерами для персонального пользования 80-х гг. прошлого века. Благодаря достижениям современной микроэлектроники их возможности постоянно увеличиваются. В сим-картах в результате этого реализованы и многие другие функции: списки последних сделанных вызовов, списки принятых вызовов, записные книжки, в которые могут входить более 100 телефонных номеров и т.д.

Источник

Как устроены SIM-карты. Часть первая: история вопроса

Какие этапы эволюции проходила знакомая каждому SIM-карта и к чему в результате все пришло

Привычная нам SIM-карта, которую так легко переставить из одного телефона в другой, появилась совсем не одновременно с рождением мобильного телефона как такового. Первые мобильные телефоны работали в «привязанных» стандартах связи: параметры подписки записывались непосредственно в память мобильного терминала. Причем в самых старых аналоговых стандартах вроде NMT-450 — даже без защиты: при желании можно было скопировать запись в другой телефонный аппарат и создать его клон, разговаривать за счет владельца или принимать адресованные ему звонки.

Чуть позднее появилось решение для защиты — так называемый SIS-код: 18-значное число, уникальное для каждого аппарата и зашитое в специальный процессор. SIS-коды централизованно распространялись между производителями, так что двух аппаратов с одинаковым кодом быть не могло. В этом же процессоре хранился и семизначный RID-код, который передавался при регистрации в сети на базовую станцию.

SIM-карта сокровищ: как потерять все, потеряв один лишь телефон — http://t.co/ElKB4U1unJ

Оттуда взамен приходило случайно сгенерированное число, и SIS-процессор на основе этого числа и своего уникального SIS ответа должен был сгенерировать ключ, по правильности которого и происходила авторизация.

Небольшая длина как ключей, так и генерируемых чисел была вполне достаточной в те времена (речь о 1994 годе), хотя позднее система и была взломана. Однако еще за три года до этого появился цифровой стандарт GSM, в котором аналогичная, но более стойкая система авторизации была реализована изначально, а сам стандарт стал «отвязанным».

Сотовые сети 5G: как они будут работать, зачем нужны и когда будут доступны — http://t.co/27iaXMktJE pic.twitter.com/wnkjiuaos9

То есть функции авторизации возложили не на сам аппарат, а на внешний процессор, встроенный в смарт-карту, которую назвали SIM (Subscriber Identity Module, «модуль идентификации абонента»). Данные о подписке абонента перестали быть зависимыми от самого аппарата — стало возможным использовать любые устройства, меняя их сколь угодно часто.

SIM-карта является, по сути, смарт-картой стандарта ISO 7816 и не особенно отличается от других контактных чиповых карт — например, банковских или таксофонных. Первые «симки» имели точно такой же размер, о котором и сегодня напоминают стартовые пакеты операторов связи: просто миниатюризация телефонов очень быстро привела к тому, что полноразмерные карты (1FF) перестали помещаться внутрь аппаратов, поэтому придумали легко выламывающийся модуль (mini-SIM или 2FF), в котором содержатся чип и контактные площадки, но гораздо меньше лишнего пластика.

Несмотря на дальнейшую миниатюризацию (micro-SIM — 3FF, а затем и nano-SIM — 4FF), форма и расположение контактных площадок, а также принципы работы встроенных чипов остаются неизменными вот уже почти 25 лет, а большие пластиковые «болванки» до сих пор выпускаются для того, чтобы услугами мог воспользоваться даже абонент с очень старым телефоном, — таков стандарт.

Что характерно, многие старые аппараты при этом не смогут прочитать современную «симку», даже если она будет полноразмерной. Дело в том, что ранее повсеместно для питания процессора SIM-карты использовалось напряжение 5 В, а теперь в ходу 3 В. И ради экономии многие производители выпускают SIM-карты с поддержкой только одного напряжения, а не двух — в старом пятивольтовом сотовом телефоне у SIM-карты просто сработает защита по питанию и процессор работать не станет.

Современный смартфон — это полноценный компьютер. Очень опасный компьютер. Расскажем, почему https://t.co/2uibZkeLc6 pic.twitter.com/ILw4G8eQHl

В постоянную память SIM-карты уже на этапе производства записываются IMSI (International Mobile Subscriber Identity, «международный идентификатор мобильного абонента») под конкретного оператора, заказывающего модуль, а также 128-битный ключ Ki (Key Identification, «индивидуальный ключ аутентификации пользователя»). Если говорить грубо, это логин и пароль абонента, намертво зашитые в «железе» SIM-карты.

Соответствие IMSI учетной записи определенного абонента с его телефонным номером хранится в базе данных оператора, именуемой HLR (Home Location Register, «база информации об абоненте»). Эти данные копируются во временную базу данных VLR (Visitor Location Register, «база посещающих абонентов») в каждом конкретном сегменте сети, в котором в определенный момент времени находится абонент.

Авторизация происходит очень просто: при регистрации VLR отправляет на телефон абонента случайное 128-битное число (RAND), из которого на основе ключа Ki процессор SIM-карты вычисляет по алгоритму A3 32-битный ответ SRES, который отправляется обратно в VLR. Если ответ совпадает с ожидаемым, то происходит регистрация в сети.

По другому алгоритму, A8, также на основе RAND и Ki, вычисляется еще один временный ключ — Kc. А уже на основе этого ключа по третьему алгоритму, A5, происходит шифрование данных, передаваемых в эфир.

Легко ли взломать сотовую сеть? Хочется верить, что сложно, но на самом деле… https://t.co/9sS01xS55j pic.twitter.com/aXIznfpXNL

Кстати, существует атака для прослушивания телефонных разговоров из эфира — с использованием устройства под названием IMSI Catcher. Оно эмулирует базовую станцию, на которой регистрируются телефоны, и ретранслирует все сигналы на настоящую БС.

В этом случае весь процесс авторизации происходит в штатном режиме (взлом ключей не требуется), но «поддельная» базовая станция дает аппарату команду работать без шифрования, соответственно, звонок без шифрования проходит через нее и прослушивается без ведома оператора.

Интересно, что такая уязвимость — это вовсе не «баг» стандарта, а самая что ни на есть «фича», заложенная на этапе разработки по требованию спецслужб, чтобы те могли реализовывать атаки типа Man-In-The-Middle в ходе оперативно-разыскных мероприятий.

Источник
