Компания «Сантехник Центр» оказывает услуги по разводке труб РЕХАУ в квартирах, частных домах, в том числе и в старых домах в Москве и в ближайших городах Подмосковья.

Замена труб в доме либо квартире является довольно сложным и ответственным процессом, требующим исключительно профессиональных навыков. Подбор подходящих и качественных материалов, а также правильную установку труб в соответствии со всеми строительными нормами и техникой безопасности должен проводить высококвалифицированный специалист.

Разводка воды в квартире или любых других помещениях включает в себя следующий план действий:

Разводка сантехнических и отопительных труб это довольно сложный, затратный и трудоемкий процесс и самостоятельно его проводить не рекомендуется, так как можно допустить ошибку в монтаже и повредить конструкцию системы. Лучше всего доверить данный процесс опытному специалисту, который оценит сложность предстоящей работы, составит план, подберет подходящие материалы с учетом пожеланий клиента, а также выполнит замену отопительных и сантехнических труб качественно и с гарантией.

Источник

Разводка труб Rehau

Вводная часть

Характеристики труб Rehau

Трубы REHAU, как и большинство труб из сшитого полиэтилена имеют следующие характеристики:

Важно

Стоит отметить, что эти характеристики имеют трубы из сшитого полиэтилена и других производителей. Это же можно сказать о принципиальных свойствах полиэтиленовых труб, на которых основана вся разводка труб Rehau.

После развальцовки трубы из сшитого полиэтилена, в том числе Rechau, не деформируются, а восстанавливают свой первоначальный облик. Этот результат достигается из-за совершенно оригинальной молекулярной структуры материала, из которого изготавливаются трубы. Разводка труб REHAU основывается на этом уникальном свойстве, который во время работ разрешает проводить их соединения без пайки, склейки и сварки. Обычно производители выпускают трубы с различными диаметрами, начиная от 16 и заканчивая 63 миллиметрами с толщиной стенок 2,2 — 8,7 миллиметров.

Инструмент для монтажа труб Rehau

Монтаж трубопроводов с использованием труб REHAU, применяемых в системах отопления и питьевого водоснабжения, происходит при помощи специальных инструментов. Сама компания разработала специальный инструмент, получивших название rehau rautool. Дальше мы познакомим вас с этим инструментом, для общего примера комплектации подобных инструментов. Вы можете выбрать для себя другую фирму производитель, но принципиально комплекты должны быть укомплектованы одинаково. Фирма спроектировала и выпустила в производство пять разных комплектов своих инструментов:

Механический комплект инструментов rautool

Механический комплект инструментов rautool включает в себя основной комплект, а также сменные наборы для монтажа водопроводных труб Rehau различного диаметра. В основной комплект обязательно входят:

Комплекты инструментов очень просты в использовании и не требуют дополнительных технических обслуживаний кроме как периодическая чистка и смазка. Однако стоит отметить, что по рекомендации фирмы работать с ними может только профессионал прошедший специальное обучение и имеющего опыт монтажа труб с использованием всех перечисленных инструментов. На эту рекомендацию отвечу, что прочитав статью сайта «Монтаж труб Rechau» вы сможете сделать это самостоятельно.

Разводка труб Rehau

Соединение полиэтиленовых труб REHAU осуществляется очень просто. На трубы одеваются закреплённые в тисках гильзы, повёрнутые фаской к месту будущего соединения, после чего осуществляется расширение труб (без нагрева) при помощи эспандеров, а дальше трубы запрессовываются при помощи подвижных гильз. Такой метод соединения труб с применением подвижных гильз даёт большой ряд преимуществ, которых не возможно достичь при использовании других типов стыковок:

Процесс установки труб REHAU в санузлах очень прост, если в наличии имеется требуемое количество фитингов, труб и комплектов инструмента для монтажа:

На этом процесс создания герметичного соединения завершается.

Полиэтиленовые трубы можно легко гнуть. Однако, при монтаже, установке согнутых труб нужно закреплять подготовленное соединение без промедлений, потому что материал, из которого изготавливаются трубы, будет стремиться вернуть свою первоначальную форму. Для того чтобы не допустить этого, трубы нужно закрепить на плоскости монтажа (стене или полу) при помощи специальных монтажных скоб.

Они не только не позволят трубе вернуться в начальное состояние, но и помогут держать её на стене (полу). Но существуют и исключения. Если установка труб REHAU делается в помещении с низкой температурой, то для обеспечения изгибов будет лучше применять электрический фен, то есть требуется прогреть место планируемого сгиба. Если трубы устанавливаются в систему водоснабжения горячей воды, то нужно обязательно учесть то, что от нагрева они будут увеличиваться и при этом изменят свою форму. В связи с этим при монтаже труб в помещении санузла нужно учитывать данный факт при планировании места закрепления при помощи скоб.

Вся разводка труб Rehau должна проводиться до начала отделочных работ помещения, потому что в этом случае будет возможность скрыть трубы в штрабах и накрыть их кафельной плиткой или иными отделочными материалами.

Источник

Монтаж труб Рехау: материалы и пошаговая инструкция по выполнению

1 Немного о трубах Rehau

Широчайший выбор фитингов дает возможность создавать разводки разного типа и конструкции. Единственным недостатком продукции, является высокая стоимость, что полностью компенсируется ее качеством.

1.1 Чем примечательны трубы REHAU

Современная технология производства труб придает готовым изделиям особые свойства:

Трубы REHAU и всевозможные фитинги подходят для создания трубопроводов различной сложности. К недостатку этой продукции можно отнести ее большую цену.

1.2 Особенности труб Рехау

Изготовление труб по новой технологии обуславливает принципиальные особенности изделий, которые заключаются в следующих аспектах:

Материалы, придающие трубам Рехау уникальные качества

Из труб Рехау и различных фитингов можно конструировать трубопроводы любой сложности и назначения.

Единственный недостаток труб Рехау – высокая стоимость изделий и фитингов.

Преимущества

К достоинствам продукции можно отнести не только абстрактные стереотипы, но и вполне реальные отличия.

К преимуществам относится:

Недостатки

Достоинства в одних ситуация могут трактоваться как недостатки в других. Так, к примеру, пероксидные изделия обладают большей жесткостью, что хорошо, так как означает повышенную прочность, но не очень удобно, когда его необходимо согнуть.

К недостаткам продукции этой марки можно отнести разве что высокую стоимость, которая тем не менее соответствует качеству.

Трубы из сшитого полиэтилена любой марки нельзя назвать универсальными во всех смыслах, так как они не производятся в больших диаметрах. Это довольно затратная технология, и такая продукция проиграла бы ценовую конкуренцию.

1.3 Преимущественные характеристики труб РЕХАУ

Применение новой технологии в производстве труб обуславливает их высокие технические и функциональные свойства:

— повышенную шумоизоляцию, что объясняется способностью сшитого полиэтилена поглощать звуки;

— уникальность метода монтажных работ гарантирует исключительную надежность соединений;

— универсальность материала делает возможным применение труб РЕХАУ для систем отопления, холодного и горячего водоснабжения, для «теплого пола»;

— стойкость к механическим воздействием позволяет проводить монтаж закрытым способом, закрывая трубопровод другими конструкциями или пряча разводку под штукатурку;

— высокие показатели теплоизоляции обеспечивают экономность природных ресурсов;

— сертифицированные изделия обладают устойчивостью к температурным режимам, внутреннему давлению, а также полностью безопасны в эксплуатации;

— качества внутреннего покрытия труб снижает риск образования налета и уменьшения пропускной способности.

1.4 Виды фитингов Рехау

Условно, все соединения можно разделить на три группы: муфты, тройники и угольники. В отдельную категорию можно отнести распределительные гребенки и коллекторы.

По типу монтажа выделяют три основных способа:

Компрессионные (разводные)

Компрессионный тип монтажа также называют обслуживаемым, так как такой фитинг в любой момент можно демонтировать без повреждения деталей. Это может понадобиться, например, для замены уплотнителей.

Такой фитинг состоит из:

На трубу надевается кольцо и гайка. На штуцер муфты – два уплотнительных кольца и прокладка. Затем муфта вставляется в трубу и обжимается. Муфта имеет как специальные ребра для удержания уплотнителей, так и резьбу для соединения с гайкой.

К преимуществам такого фитинга относится то, что для его монтажа понадобятся всего два разводных ключа, могут подойти и гаечные.

Обжимные

Такой фитинг состоит всего из двух элементов – муфты и обжимной гильзы. Для монтажа потребуются специальное оборудование – экспандер и инструмент для аксиальной запрессовки.

Гильза надевается на трубу фаской в сторону соединения. Сама труба расширяется экспандером до размера, позволяющего вставить в нее штуцер муфты. Затем гильза под давлением надвигается поверх участка, где находится штуцер.

Демонтаж такого фитинга невозможен. Придется распилить гильзу, что довольно сложно.

Такой фитинг монтируется очень быстро и надежно.

Сварные

В качестве альтернативы используется электродиффузионный способ сварки, но осуществить его самостоятельно вряд ли получится. Во-первых, даже в инструкциях компании этот способ соединения четко не описывается и отдельно оговаривается, что такие работы могут проводить только специалисты. Во-вторых, для такого способа крепления понадобится довольно специфическое оборудование, достать которое проблематично. К тому же порядок цен такого инструмента довольно высок.

По технологии муфта надевается поверх соединения. Внутри муфты находится проволока, выполняющая роль нагревательной спирали, на которую подается ток. Происходит нагрев свариваемых поверхностей до температуры плавления и последующего соединения.

2 Монтаж труб

Чтобы произвести монтаж труб Рехау своими руками, требуется:

2.1 Подготовка Rautool к работе

Важно! Диаметр насадки должен строго соответствовать диаметру применяемой трубы, в противном случае возможно разрушение торца отрезка, что приводит к его удалению. Также, важным моментом является положение рукояти – ручки инструмента должны стоять строго под углом 90⁰.

2.2 Инструмент, необходимый монтажа

Прежде чем приступать к монтажу труб, надо:

Примерная схема разводки труб горячей и холодной воды в городской квартире

Расширитель для монтажа труб

Ручной пресс, применяемый для соединения труб, REHAU RAUTOOL

Инструмент для резки полимерных труб

Стандартный мерительный инструмент, применяемый при строительстве

Все инструменты можно приобрести по отдельности или комплектом. Средняя стоимость комплекта 2 500 рублей.

2.3 Процесс сборки трубопровода

Монтаж труб из сшитого полиэтилена Rehau начинается с подготовки труб. Подготовка состоит из двух шагов:

Процесс отреза трубы нужного размера

Если производится монтаж отопления трубами Рехау, то целесообразнее сразу подготовить все участки системы, а затем предварительно проверить правильность отрезков по схеме.

Для проверки все трубы и фитинги располагаются на полу в определенном порядке. Особенно это актуально для проведения отопления в городских квартирах, так как требуется отключение отопления во всем доме.

При нарезке труб следует руководствоваться старинной русской пословицей – «семь раз отмерь, один раз отрежь». Ошибки в нарезке труб могут привести в невозможности установить систему трубопровода в помещении.

Стыковка труб и фитингов между собой осуществляется при помощи гильз, которые фиксируются следующим образом:

Каждая гильза имеет фаску. При установке она должна быть направлена в сторону будущего соединительного шва.

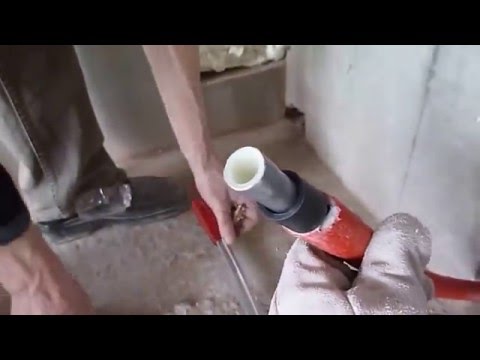

Процесс расширения трубы для дальнейшего монтажа

Вставка фитинга в подготовленный конец трубы

Фиксация фитинга пресс зажимом

При обустройстве соединения труб и фитингов нельзя допускать даже малейших перекосов. Все соединяющиеся части должны располагаться строго горизонтально друг к другу. В противном случае соединение получится ненадежным.

Монтаж труб Рехау для отопления, газо- или водоснабжения должен производиться с соблюдением всех норм безопасности. В первую очередь требуется позаботиться о защите глаз (использование маски) и рук, которые не рекомендуется вставлять в движущиеся элементы.

Приведенное ниже видео монтажа труб Рехау позволит понаблюдать за процессом со стороны, чтобы точнее выяснить все важнейшие аспекты.

2.4 Монтаж труб из сшитого полиэтилена Rehau пошагово

Компания Рехау использует технологию монтажа на надвижных полимерных гильзах, которые создают необходимое уплотнение.

Пошаговая разводка труб из сшитого полиэтилена Rehau выполняется следующим образом:

Отдельно необходимо следить за строгой параллельностью положений деталей во время всех операций. Даже незначительное нарушение параллельности может привести к снижению срока службы конструкции. В особенно тяжелых ситуациях, стык вовсе подлежит замене.

2.5 Монтаж фитингов Rehau — полезные советы

Самая ответственная часть работы — монтаж фитингов для труб из сшитого полиэтилена. От качества соединения зависит долговечность конструкции и возможность ее эксплуатации в принципе.

Монтаж труб Рехау, должен выполняться со строгим соблюдением правил техники безопасности. Необходимо защитить глаза, не следует приближать пальцы к рабочим органам инструментов во время их эксплуатации.

3 Монтаж отопления трубами рехау

В настоящее время трубы немецкого производителя Rehau являются наиболее популярными при обустройстве систем отопления. Несмотря на то, что трубы от данного производителя дороже своих аналогов, их популярность растет, и объясняется это следующими причинами:

высокая степень шумопоглощения, материал, из которого изготовлены трубы Rehau является превосходным звукоизолятором, благодаря чему трубы работают практически бесшумно;
низкая теплопроводность – в системах отопления сохраняется температура теплоносителя, что позволяет существенно снизить энергозатраты;
быстрое выполнение монтажа с использованием специальных систем соединения труб на надвижной гильзе;
соответствие санитарным требованиям и установленным стандартам качества, экологичность и безопасность.

3.1 Монтаж отопления трубами рехау в квартире

Монтаж отопления труб рехау в квартире, осуществляется при помощи специальных гильз и фитингов. Благодаря системе на надвижной гильзе значительно снижаются гидравлические потери и ошибки монтажа сводятся к минимуму. Все трубы выполнены в определенном цвете, который регламентируется их предназначением. Для отопительных систем применяются трубы серого и фиолетового цвета.
Трубы Rehau очень удобны и как их монтировать можно почитать здесь. Их производство предусматривает последующую установку, при которой такие традиционные методы для создания прочных соединений, как нарезка резьбы, сварка, пайка, склейка, не нужны. Данный вид труб соединяется методом холодной запрессовки с использованием подвижной гильзы. Соединения, выполненные этим методом, получаются герметичными и неразъемными, протечка в местах соединения совершенно исключена. Это позволяет прятать трубы в стены или пол, поскольку доступ к ним не потребуется.
Все работы по установке систем отопления с использованием труб рехау проводятся в следующем порядке:
— сначала отмеривается нужная длина трубы и специальными ножницами удаляется лишняя часть;
— затем к трубе присоединяется гильза, фаска при этом направляется в сторону проводимого соединения;
— после этого проходное отверстие трубы расширяется до необходимого диаметра без нагрева посредством специального расширителя – эспандера;
— наконец, на последнем этапе к трубе прикрепляется фитинг, подходящий по размеру, после чего производится опрессовка отопления на специальном оборудовании.

Монтаж отопления трубами рехау в доме

Отопление Rehau прокладываются просто: в специально проделанные отверстия в стенах или полу трубы крепятся при помощи клипс.
Очень популярны «теплые полы» с использованием труб рехау. Выполняется их монтаж при помощи специальных матов, оснащенных фиксаторами. Повышенные температуры и нагрузки никак не воздействуют на крепеж, отопительные напольные системы получаются надежными и безопасными. Напольное отопление получается энергоэффективным, что позволяет существенно снизить энергозатраты.
Для устройства отопления как радиаторного, так и напольного в домах и квартирах именно трубы рехау используются наиболее широко, поскольку они изготовлены из высокомолекулярного сшитого полиэтилена, обладающего высокой плотностью и линейной структурой, посредством пероксидного метода под высоким давлением. Трубы имеют кислородозащитный слой, благодаря чему достигается абсолютная прочность самонесущего слоя изделий, приобретается стойкость к ударам. Такая технология обеспечивает надежное функционирование труб рехау. Кроме того, данные трубы экологичны и безопасны в использовании: они не имеют запахов и не образуют вредных веществ.
Устанавливаются трубы рехау как для монтажа распределительных магистралей, так и для установки стояков для отопительных систем в поэтажном радиаторном отоплении.
Монтаж отопления трубами рехау в доме лишь на первый взгляд кажется легким, на самом деле он требует высокого профессионализма и опыта в проведении подобного вида работ. Дорогие материалы и оборудование нуждаются в умелом обращении, которое новичку не под силу.

3.2 Разводка отопления трубами Rehau

В зависимости от особенностей объекта мы применяем разные методы разводки отопления трубами REHAU:

— однотрубную горизонтальную систему;

— двухтрубную систему разных видов: тупиковую, попутную, коллекторную.

При монтаже соединительных элементов к отопительным приборам используются специальные резьбозажимные соединения, присоединительные (Г и Т-образные) трубки другая арматура. В работе используются специальные инструменты этого же производителя.

К плюсам разводки трубами РЕХАУ можно отнести:

— отсутствие необходимости использовать сварку;

— возможность контролировать процесс соединения;

— надежность соединения за счет отсутствия сужения труб в этой зоне;

— доступность эксплуатации сразу после окончания монтажа;

— большой выбор фитингов для любого типа конструкций, что облегчает монтажные работы на самых труднодоступных участках;

— существенную экономию времени.

4 Стоимость труб и фитингов Рехау

На сшитый полиэтилен, трубы и фитинг цена Рехау довольно высока. Однако качество этой торговой марки можно назвать эталонным.

Основное влияние на стоимость однотипного изделия оказывают диаметр и размеры. Таким образом, чем больше размер, тем выше стоимость. В приведенном списке указаны пограничные параметры размеров и стоимости, на основании чего можно сделать выводы о примерной стоимости изделий внутри диапазона.

Стандартные изделия для отопления и водоснабжения:

Стоимость указана в евро за 1 метр погонный.

Стоимость указана в евро за 1 метр погонный.

Стоимость указана в евро за 1 метр погонный.

Источник

Разводка водоснабжения трубами REHAU

Разводка водоснабжения трубами REHAU

Трубы REHAU

Компания Рехау уже много лет осуществляет производство труб и прочих комплектующих для их установки. Качество этой фирмы известно во всем мире. В своем производстве фирма использует полиэтилен, который был сшит, что обеспечивает трубам долговечность эксплуатации и надежность на долгие годы. Такие трубы просты в использовании и проводить монтаж с их использованием – одно удовольствие. Применяют их во многих сферах жизни.

Этот немецкий производитель появился на рынке в 1948 году и за свою 70-летнюю историю неоднократно переворачивал представления о том, что такое передовая и высокотехнологичная инженерия. Сегодня бренд стал синоним качества, надежности и безупречности.

В ассортименте вы найдете все необходимое для разводки труб водоснабжения в новостройке, ремонта водопровода в старой многоэтажке, а также для монтажа отопления, канализации и водоснабжения в частном доме.

Узнать подробности модификаций можно в нашем интернет-магазине vanna-comfort.ru.

В последние годы наиболее заметным прорывом компании стал выпуск труб из сшитого полиэтилена. Они сохраняют все плюсы обычного полиэтилена (легкость монтажа, устойчивость к повреждениям, ультрафиолету, коррозии) и дополняет их собственными преимуществами.

Разводка водоснабжения трубами REHAU

Онлайн расчет стоимости работ

— сшитый при помощи пероксидов полиэтилен (PE-Xa);

— с кислородозащитным слоем;

— кислородозащитный слой соответствует стандарту DIN 47.

Допускается использование отопительной трубы RAUTITAN pink только в системах отопления!

— сшитый при помощи пероксидов полиэтилен (PE-Xa);

— с кислородозащитным слоем;

— кислородозащитный слой соответствует стандарту DIN 4726.

Не допускается использование отопительных труб RAUTHERM S в системах питьевого водоснабжения!

Металлополимерная труба имеет следующее внутреннее и наружноестроение:

— самонесущий внутренний слой из сшитого полиэтилена (PE-X);

— алюминиевый слой, препятствующий диффузии кислорода;

— внешний полиэтиленовый слой.

— системах питьевого водоснабжения;

— системах отопления, в том числе при прокладке труб для подключения отопительных приборов в плинтусных каналах.

Это следующее, что вам может понадобиться при замене труб водоснабжения, отопления и канализации. Их отличает высокая надежность, герметичность соединений, инновационный слой, повышающий устойчивость перед трещинами, универсальность и широкий выбор продукции для всех необходимых нужд. В частности, для:

— соединения труб различного диаметра (от 16 до 63 мм);

— коммуникации с коллектором;

— открытой прокладки коммуникаций;

— для разводки радиаторных сетей;

— для фиксации поворота трубы;

— для подсоединения деталей сантехники.

Распределительные коллекторы и гребенки равномерно трансформируют поток воды через систему нескольких отводов от основной магистрали. Это позволяет пользоваться сантехническими приборами и водой с большим комфортом, избегать гидроударов в сети, стабилизировать давление, улучшать циркуляцию тепла, обеспечивать одновременный равномерный обогрев через радиаторы и теплый пол, а также реализовать другие задачи при замене труб отопления и водоснабжения.

Все внутренние элементы такой арматуры выполнены из чистой латуни без примесей. Она отвечает нормам СанПиН, устойчива к коррозии, легко выдерживает воздействие агрессивных сред. А чтобы не нарушать эстетику помещений, производитель предлагает поместить разводку в распределительные шкафы различных модификаций.

Комплексные решения немецкого бренда позволяют отслеживать и регулировать параметры отопительных, водопроводных и канализационных сетей. С их помощью можно поддерживать в определенной вилке или изменять температуру теплоносителя, вовремя фиксировать и предотвращать протечки, перекрывая воду по сигналу датчика, экономить энергию на обогрев помещения, удаленно управлять системой теплый пол и др.

Комплектующие и приборы рассчитаны на длительный срок службы при ежедневном контакте с высокими температурами.

Их надежность подтверждена сертификатами соответствия, во-первых, российским нормам СанПиН, во-вторых, более строгим европейским стандартам.

Люди, проживающие в многоэтажных домах, знают, как много шума может исходить от канализации. Особенно, если через вашу квартиру проходит подъездный стояк. Но с этим можно справиться еще в тот момент, когда вы ищете, у кого заказать разводку канализации и водоснабжения в новостройке.

Система звукоизолирующей канализации REHAU включает в себя:

— трубы с инновационным внутренним покрытием в три слоя, которое в разы снижает проводимость звуков;

— отводы с утолщениями в местах сгибов – они снижают рокот от ударов воды;

— крепежные хомуты с вкладышами из резины, поглощающими звуки;

— уплотнители, рассчитанные на работу с большой нагрузкой.

Особенность немецкого производителя состоит в том, что для замены водопроводных труб и отопления он выпускает комплексные решения «под ключ». Поэтому в его линейке представлены оригинальные кронштейны, желоба для фиксации, трубки подсоединения отопительных приборов, гофротрубы, утеплители, противопожарные манжеты и многое другое.
