подключить счетчик электроэнергии своими руками в квартире

Как подключить счетчик? Схема подключения счетчика.

Среднее потребление электроэнергии. Учёт электрической энергии.

Как известно, электрических потребителей в современном мире с каждым годом становится всё больше и больше. Поскольку мировое потребление электричества растёт с каждым годом. В общем-то, к 2035 году эксперты прогнозируют, что расход электроэнергии в мире увеличится на 45-50%. Бесспорно, необходимо в том или ином масштабе учитывать данный ресурс, для этого и созданы счётчики учёта потребления электроэнергии. В сегодняшней статье мы расскажем, как подключить счетчик и разберём основные схемы.

На текущий момент мировое потребление электричества составляет ориентировочно 22 000 TWh (тераватт*час). Такое количество потреблённой энергии сложно даже представить, 1ТВт, — это 10 9 кВт.

Назначение счетчиков. Виды счетчиков.

Электросчётчик — специальный электрический (электронный) прибор, который предназначен для учёта количества потреблённой электроэнергии потребителем.

Во-первых, по типу напряжения электросчетчики бывают:

Трёхфазные счётчики в свою очередь бывают прямого подключения и трансформаторного. Как правило, счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. В то время, как в бытовых сетях широкое применение получили однофазные и трёхфазные устройства прямого включения.

Во-вторых, по типу работы электросчётчики бывают:

Как подключить счетчик? Подробная схема.

Многие задаются вопросом, —«Как подключить счётчик, сложно ли это сделать?!» Ответ на этот вопрос будет у каждого свой, сегодня мы расскажем про это, а Вы делайте выводы.

Безусловно, однофазный счётчик является наиболее распространённым прибором учёта в бытовых сетях. К тому же подключение устройства данного типа является достаточно простым. Давайте разберём схему подключения счётчика электроэнергии по шагам:

Шаг №1

Питающий кабель с электрической опоры или от подстанции приходит к вводному щитку. Далее питающий кабель необходимо подключить к вводному автомату. Как выяснилось, в современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Двухполюсный автомат одновременно «разрывает» фазный (L) и нулевой рабочий (N) проводники.

Подключаем фазу и нулевой проводник к клеммам автоматического выключателя, а провод заземления PE к шине заземления.

Правила хорошего тона, требуют, чтобы подключение вводного кабеля производилось на верхние клеммы автоматического выключателя.

Шаг №2

С нижних клемм вводного автоматического выключателя фазный проводник поступает на клемму №1 счётчика, нулевой проводник поступает на клемму №3 счётчика.

Шаг №3

С клеммы №2 и №4 электросчётчика фазный и нулевой проводник соответственно поступают на второй двухполюсный автомат (на верхние клеммы).

Шаг №4

Как правило, к нижним клеммам второго двухполюсного выключателя подключаются групповые автоматы: на освещение, розеточные группы или другую нагрузку.
Как видите, ничего сложного в подключении нет. Но есть основные моменты на которые следует обратить внимание при сборке схемы подключения счётчика электроэнергии.

Подключение счетчика. Основные моменты.

Как подключить счетчик? Различные схемы.

Кроме схемы подключения устройства учёта электроэнергии приведённой выше, могут использоваться также несколько иные схемы. Например, схемы с применением одноплюсных автоматических выключателей, УЗО или дифференциальных автоматов. В сущности, они практически никак не отличаются по типу подключения от схемы на двухполюсных автоматических выключателях.

Однако, единственное, на что следует обратить внимание, при использовании однополюсного вводного автомата, нулевой проводник от вводного кабеля должен сразу поступать на клемму №2 прибора учёта. Как правило, нулевой проводник, который выходит с клеммы №4 счётчика поступает на нулевую шину или на двухполюсное автоматическое устройство.

При использовании однополюсного вводного автоматического выключателя, нельзя «разрывать» нулевой проводник до электросчётчика.

Если статья оказалась интересной, поддержите наш проект, присоединившись к нам в наших социальных сетях.

Наши ресурсы в социальных сетях, присоединяйтесь:

Источник

Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Источник

Правила самостоятельного подключения электрического счетчика и схемы

Использование электроэнергии возможно только при условии правильного учета. С этой целью нужно грамотно подключить счетчик. Для этого не обязательно вызывать мастера, у которого есть требуемая квалификация. Достаточно иметь схему подключения электросчетчика и простейшие знания.

Законно ли самостоятельное подключение

Незаконным является только забор электричества без учета и оплаты. Поэтому правильно установить счетчик самому и сдать его в эксплуатацию электроснабжающей организации возможно. Это займет больше времени, но сэкономит деньги на вызов специалиста и оплату его услуг.

Прибор устанавливается согласно правилам установки электрооборудования (ПУЭ) и заявленным характеристикам. Прием, опломбирование и постановка на учет производятся органами, отвечающими за использование электроэнергии. После этого электросчетчиком можно пользоваться.

Существующие конструкции электросчетчиков

Есть несколько вариантов исполнения этого прибора:

Употребление выражения “двухфазный счетчик” неверно. В обиходе этим термином называют однофазные приборы с возможностью тарификации. Они выпускаются разными производителями (“Энергомера”, “Меркурий”, “Нева” и проч. – подробнее), отличаются количеством выводов, вариантами использования, возможностями учета и др.

При выборе нужно учитывать следующее:

Электросчетчики являются “модульными” приборами, поскольку, как и другая коммутационная аппаратура, устанавливаются на специальной шине – дин-рейке. Это делается для удобства монтажа электрооборудования в щитке. Кроме электросчетчика, на ней располагаются автоматические выключатели.

Особенности некоторых приборов учета

Расположение выводов для подключения нагрузки может быть разным. В однофазном счетчике 4 пары выводов. Первая пара – это вход и выход питающего провода, а вторая – нулевого. Однако в отдельных моделях (особенно это касается старого счетчика) выходные клеммы расположены иначе. Узнать, где находится пара фазных выводов, можно после снятия крышки, закрывающей клеммы. На ее внутренней стороне изображена схема расположения мест подключения.

При подключении счетчика в частном доме или на даче нужно помнить о возможности доступа к нему контролирующих органов для проверки. Если прибор учета электроэнергии устанавливается на улице, лучше выбрать электронный счетчик с электромеханической индикацией показаний, так как жидкокристаллическое табло замерзает при низких температурах. Подробнее о выборе счетчика можете узнать из нашей статьи – ТОП 30 лучших счетчиков.

Что нужно знать о контактах модульного электрооборудования

Для прочного соединения проводов каждая клемма имеет по 2 винта, прижимающих жилы кабеля к контактной пластине. При сдаче устройства в эксплуатацию доступ к выводам будет закрыт и опломбирован контролирующими организациями, поэтому важно обеспечить качественное подключение кабелей.

Как самостоятельно подключить счетчик

Установка электросчетчика своими руками не требует высокой квалификации. Это можно сделать самому. Нужно только сдать его после монтажа электроснабжающей организации или уполномоченному лицу для опломбирования и ввода в эксплуатацию. Рассмотрим, как правильно подключить электросчетчик.

Подготовка к подключению

Для подключения электрического счетчика следует внимательно прочитать его инструкцию, так как он может не соответствовать окружающим условиям или правилам ПУЭ. Чтобы впоследствии сдать устройство контролирующим органам, при монтаже нужно учитывать требования нормативных документов. Лучше ознакомиться с ними заранее.

Счетчик электрической энергии устанавливается непосредственно в щит или в специальный бокс. Для удобства монтажа в них есть планка для крепления – дин-рейка. В случае необходимости следует приобрести бокс для электросчетчика.

Необходимые инструменты для работы

Сначала следует собрать все, что может потребоваться для работы:

Надо убедиться в том, что напряжение сети отключено. После этого можно приступать к монтажу.

Схема подключения однофазного счетчика

Схемы подключения прибора могут быть разными, но есть общие правила установки:

Стандартная схема подключения однофазного счетчика будет выглядеть следующим образом (см. фото ниже).

Схема для трехфазного счетчика

Подключение трехфазного счетчика производится по той же схеме, только к первым 6 контактам подключаются вход и выход каждой из фаз. Остальные 2 контакта предназначены для нулевого провода. Таким образом, схема подключения такого прибора выглядит так (см. фото).

Как установить распределительный щит

Щит для электросчетчика монтируется в пластиковом или металлическом боксе. Он должен располагаться на высоте 1,6-1,7 м от пола. В нем находятся все электротехнические устройства для подключения по изображенной схеме. Распределительный щит выполняет прием и распределение электроэнергии по нагрузочным устройствам (розеткам, осветительным приборам, бытовой технике и т.п.), защищает устройства и человека.

Для удобства монтажа он имеет рейку, на которой легко закрепить все необходимые устройства и гребенки заземления и нулевого провода.

Этапы установки осветительного щита:

Схема подключения вводного автомата

Верхняя пара контактов существует для входа фазной и нулевой жил провода, подающего напряжение в помещение. Надо ослабить винты, прижимающие контакты выключателя, и закрепить жилы, как указано на корпусе автомата (слева фазную, а справа нулевую). Выходное подключение на клеммах снизу должно быть таким же. Если кабель имеет третий проводник – заземляющий, то к автомату его подсоединять не нужно. Для этого на дин-рейке устанавливается проходной контакт, через который он идет к гребенке заземления.

Нюансы подключения и техника безопасности

Нельзя заменять двухполюсный автоматический выключатель двумя однополюсными. Если после счетчика электроэнергии установлены несколько линий нагрузки, у которых есть защита, установка общего устройства защиты не требуется.

Провода закрепляются так, чтобы изоляция не попадала под прижимную пластину. Также оголенная часть не должна выступать из-под нее. Если в щите нет дин-рейки, ее можно приобрести и установить самому.

При самостоятельном подключении электротехнических устройств нужно соблюдать следующие правила техники безопасности:

Далее подается электрический ток. При правильном подключении все приборы должны заработать.

Частые ошибки

При монтаже электрики нужно быть предельно внимательным. Просчет может привести к тому, что устройство сгорит или перегреется. Какая-то часть оборудования может не включаться и т.п.

Чаще всего это происходит по следующим причинам:

Чтобы избежать подобных недочетов, следует соблюдать в точности схему установки счетчика, учитывая цвет жил. Лучше покупать комплектующие проверенных производителей.

Для правильного определения сечения кабеля нужно подсчитать мощность всех подключаемых устройств нагрузки, умножить ее на 0,8 (поскольку не все приборы будут работать одновременно) и воспользоваться таблицей характеристик кабеля:

Поскольку количество подключаемых устройств со временем может меняться, необходимо делать запас по мощности.

После правильного подключения счетчика (с соблюдением всех норм и правил ПУЭ) нужно вызвать представителей энергоснабжающей организации для сдачи его в эксплуатацию и опломбировки. Только после приемки щитка можно пользоваться электричеством.

Источник

Как установить квартирный счетчик

Часто приходится устанавливать (менять) квартирный счетчик в подъезде на лестничной площадке. Это связано с тем, что счетчики, а вместе с ними и автоматы, технически и морально устарели, и требуют замены.

Кроме того, службы энергонадзора открытым текстом требуют замены. Напрямую принудить к замене они не могут, но вот при переоформлении собственника (продажа квартиры, дома) со старым счетчиком могут возникнуть существенные проблемы.

Люди меняют счетчики, и правильно делают. И дело не только в моём профессиональном интересе и проблемах при продаже квартиры. Реально опасно жить с таким “электрохозяйством”. Даже я, несмотря на поговорку “сапожник без сапог”, навел порядок у себя в электрощитке. Теперь спокоен, поставил новый счетчик и автоматы.

Можно вызвать электрика на дом, а можно установить счетчик на лестничной площадке самостоятельно, воспользовавшись пошаговыми рекомендациями, приведенными в этой статье. Если что непонятно, или появились замечания – пишите комментарии!

Итак, с этой статье пошагово изложен процесс замены или установки квартирного электросчетчика на лестничной площадке панельной пятиэтажки. Из этой статьи любому человеку с руками будет точно известно, как самому установить электросчетчик. А как заменить проводку в панельной квартире – подробно в статье Замена электропроводки в панельной квартире.

1. Вот что мы имели на начало работ (квартира, в которой я меняю счетчик – справа, номер 65):

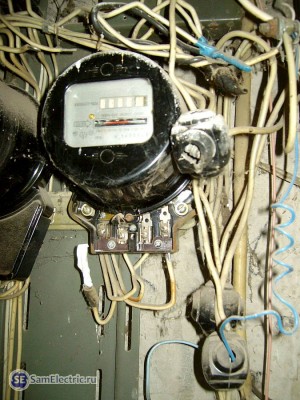

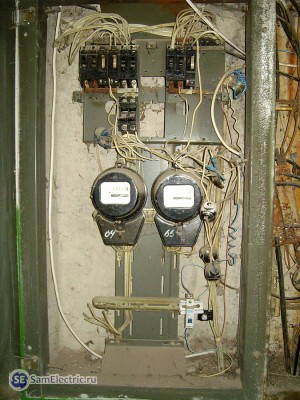

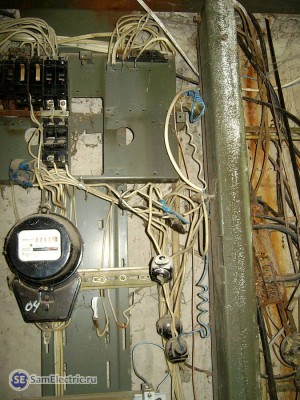

Квартирный электрощит со старым счетчиком

Это не самый плохой вариант – контакты (под орех) в хорошем состоянии, счетчика всего два, хотя щит рассчитан на 4 (две квартиры на площадке). Кстати, счетчик не такой уж и старый – даже моложе меня, но замена назрела в связи с предстоящей продажей квартиры. На автомат внизу можно не обращать внимания – это питание кабельного телевидения.

Замыкание при замене автоматов после счетчика

Замыкание при установке счетчика. Испорченная отвертка

Но отпустим советским конструкторам их грех, и пойдем дальше.

Обновление 31.12.2014. А вот другая картинка. Две квартиры, 4 счетчика?

2 квартиры-4 счетчика. Косяк в фильме?

Кстати, через несколько секунд, когда Иполлит отталкивает Женю Лукашина, виден ещё электрощиток, и кинокамера. Косяк в фильме. Но от этого он не стал менее новогодним. С Новым 2015 годом! (пишу эти строки, а с кухни запах оливье!)

С чего начинается установка нового счетчика? Правильно, как написано в статье про подключение домашнего счетчика на СамЭлектрик, с выяснения, как будем оформлять (переоформлять) новый счетчик. У меня самый простой вариант – есть свой человек, который за определенную сумму официально уладит все проблемы. Хозяину никуда идти не придется. Иначе собственнику надо заранее пойти в энергонадзор и выяснить процесс замены и оформления, в разных регионах есть свои особенности оформления счетчиков, которые к тому же постоянно меняются.

2. Далее. Начинаем с начала – выключаем автоматы и отключаем фазу, чтобы работать спокойно. Хозяевам говорим, что за пол часа холодильник не оттает.

Отключаем вводную фазу от счетчика

Фазу изолируем (провод в белой изоленте внизу слева), вернемся к ней в конце установки счетчика. Проверяем отверткой-индикатором правильность подключения – мало ли, что …

Напоминаю, счетчик подключается просто. Слева направо – фаза вход, фаза выход, ноль вход, ноль выход. Схема подключения счетчика обычно приведена в инструкции и на крышке, которая закрывает его клеммы.

А как подключить провод ДО счетчика и какие должны быть при этом меры безопасности, я написал в статье Прокладка провода от гусака до счетчика.

3. Демонтируем электрохозяйство – старые советские автоматы (не путать с автоматом Морской бой за 15 копеек) и с АК-47)), и электросчетчик. Освобождаем пространство для предстоящих свершений:

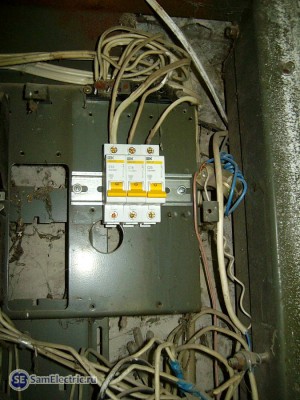

Снимаем счетчик и автоматы

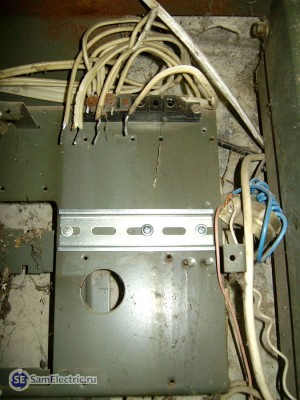

4. После демонтажа видим, что для монтажа дин-рейки есть удачно расположенные отверстия, которыми мы и воспользуемся. На самом деле, эту деталь я заметил, когда пришел предварительно договориться о работе, отметив про себя, что дрель брать не надо.

Двух саморезов хватило бы с головой. Но так надежнее.

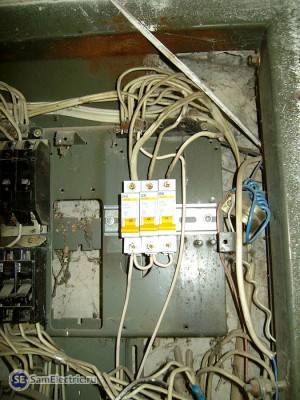

5. Устанавливаем защитные автоматы.

Монтаж автоматических выключателей

Внимательный читатель конечно отметит, что раз четыре провода, то лучше ставить 4 автомата, и что при такой проводке автомат справа на 25 Ампер это слишком. Но “такова се ля ви” – отвечу я и продолжу повествование.

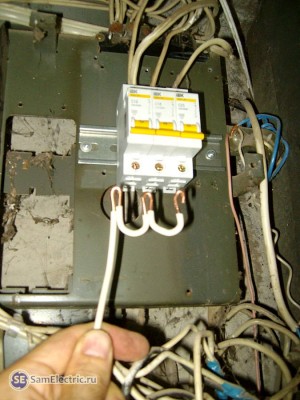

6. Шину для автоматов я не купил, поэтому изготавливаем такую гребенку для раздачи фазы:

Гребенка для раздачи фазы

Провод для таких целей лучше использовать как на картинке – жесткий, одножильный, сечение провода – 4 мм. Провод обеспечит на все сто и механическую, и электрическую прочность. А вот 2,5 мм может в некоторых случаях подкачать. Кстати, шина+провод – это дополнительный контакт, а в моем варианте контактов минимальное количество. Соответственно, максимальная надежность.

7. Подключаем питающую шину и нулевую шину.

Подаем фазу на автоматы

Провода сразу отмеряются нужной длины, чтобы хватило до контактов счетчика.

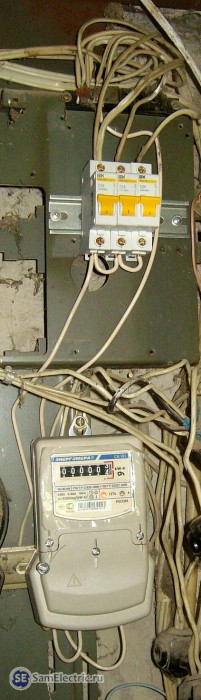

8. Устанавливаем (Монтируем механически) счетчик.

Установка квартирного счетчика электроэнергии Энергомера СЕ 101

Электрический счетчик – Энергомера СЕ101 – имеет те же посадочные места, что и старые советские счетчики. С таким расчетом он и покупался. Иначе надо было бы мастерить ещё одну дин-рейку. Поэтому он крепится на те же 3 винта.

9. Подключение электрического счетчика.

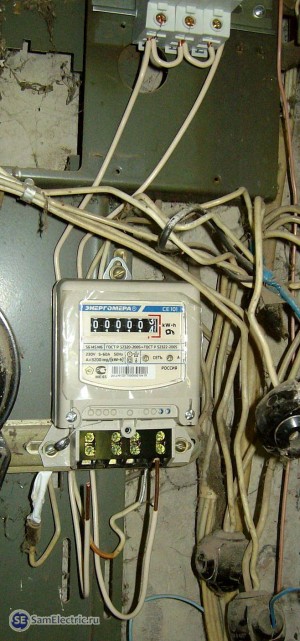

Теперь внимание. Подключаем сначала нули. Как правильно подключить контакты счетчика, уже было рассказано. Делаем так, чтобы не было мучительно больно в ближайшие 50 лет.

Подключение проводов к счетчику

На фазном проводнике намотана черная изолента, привет из прошлого. Таким способом раньше электрики обозначали фазу. Но проверять надо всегда. Оставляем изоленту, также как оставляем и провода, которые идут к соседям, и соединения в орехах. В таких электрощитах важен слоган – “не навреди!”. Где открытый доступ – можно подтянуть контакты для профилактики.

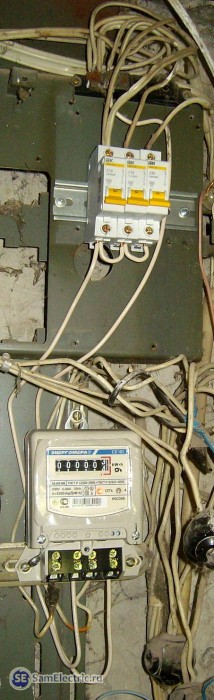

10. Одеваем крышку. Всё, счетчик установлен и подключен. Через пару дней специально обученный человек из электросетей её запломбирует, и всё!

Монтаж счетчика завершен

Получаем за работу свою тысячу рублей.

Бывало, люди говорили, что за час работы это дорого. Иначе говоря, 8-часовой рабочий день – 8000 руб. На это можно возразить, что если температура пальца 36,6, то это не значит, что на ладошке можно изжарить яичницу.

А серьезно говоря, работа розничная, индивидуальная. И оплата соответствующая, договорная.

Кто сколько берет и в каком регионе за такую работу? Напишите в комментах. И вообще, статья тронула? Мне важна обратная связь.

Обновление, август 2016. Пример установки счетчика в подъезде

Читатель Антон прислал мне фото, какие могут быть проблемы, если контакты затянуты плохо, а автоматы выбраны с завышенным номиналом.

Вот каковы последствия:

Счетчик в подъезде сгорел

Где тонко, там и рвется. Но тонким местом должен быть только защитный автомат, а не скрутки, клеммы и провода.

Сгоревший счетчик Энергомера. Вид сзади

А вот общий вид электрического щитка. Это ещё не так плохо!

Нормальная цена, если с автоматами. У нас в Воронеже такую планку и держим. Хотя можно просить и 1200)

Поджарить яичницу в ладони! Ну прикол!

первый раз предстоит собрать проводку с нуля. Получается фаза со счетчика идет на автоматы, а ноль со счетчика на общую планку нулей?

Да, правильно.
Со счетчика (второй вывод) фаза идет на общий автомат (32-40А для квартиры), и потом на автоматы по группам (10, 16, 25 А). Общий автомат после счетчика можно не ставить, а сразу гребенкой (как на фото в статье) или фазной шиной развести по автоматам групп энергопотребления.
Ноль будет общим для всех потребителей, если не используется УЗО.
Обязательно делайте защитное заземление. Провод заземления будет общим для всех потребителей в любом случае.

Зачем после счетчика автомат перед группами?Его если ставить то перед счетчиком!

Где Вы там увидели автомат перед группами?
На фото после счетчика сразу групповые автоматы. А перед групповыми действительно смысла нет

В Уфе – стоимость работы электрика из ЖЭУ: замена счётчика (без автоматов) – 500 р., опломбировка – ещё 500р.

Тут оптовый случай, за день такому электрику приходится ставить несколько счетчиков. причем, все случаи как правило, однотипные. Такая работа – 1000 однозначно. Под напряжением, с гарантией, самый ответственный узел во всей электропроводке. Если просят скинуть – могу.

Спасибо. Очень познавательно, наглядно, практично.

Могу рассказать случай, хотя стыдно.
Подключал счетчик Меркурий. И чего-то меня переклинило-подключил фазу и ноль на два первых контакта.
Включаю.
Во всём подьезде выбило свет. Ну думаю пипец новому счетчику хана.
Нет, подключил, всё работает. А в подвале срочно менял вставку.

Александр, вот в случае с такой схемой с левым отводом – автомат до счетчика на 100% необходим: https://www.samelectric.ru/powersupply/krazha-e-lektroe-nergii-v-chastnom-dome.html

А в других случаях считаю это блажью, и никогда не ставлю. Но если стоит – конечно не убираю, плохо с ним точно не будет.

Молодец Александр.Правильно подметил про автомат.По современным требованием перед счетчиком должно быть отключающее устройство и тогда не надо работать под напряжением.Унас в дому(а он постройки 1980 г.)уже был пакетный выключатель на вводе.А в соседнем дому(1990 г.)уже стояли автоматы на 40А, что вполне хватит для квартиры(щит расчитан на электроплиту)

40 А на входе, перед счетчиком? По моим наблюдениям, в 90-х начали ставить автоматы до счетчика. А если счетчик в квартире, автомат обычно ставят на лестничной площадке.

Александр, извините за долгую паузу. Вы подняли злободневную тему.
Действительно, ПУЭ говорит по этому поводу :
7.1.64. Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику.
Отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.

“должен предусматриваться” – то есть обязательно нужно ставить.
Однако, что мы видим реально в старом жилфонде до счетчика? Рубильники, которые у всех погорели и закорочены так, что напряжение идёт прямиком на клеммы счетчика. Поэтому в данном случае я такую схему подключения и оставил.

Не по незнанию или лени, а потому что в таких щитках главное – минимальное вмешательство, иначе можно оставить без напряжения соседей, или весь подъезд, и переделывать придётся многое. Тронешь одно – другое посыплется.

По этому поводу могу сказать “ЗА” установку:
1. Безопасная замена счетчика, о чём и пишет ПУЭ. Кстати, речи о защите счетчика там не идёт.
2. Защита Счётчика на участке от этого автомата до распред шины после счетчика. Но зачем защищать счетчик? Открывали счетчик? как там может закоротить фазу и ноль? Маловероятно. Поэтому второе “ЗА” очень слабое

“Против” установки автомата.
1. Меньше работы электрику
2. Меньше расходов для хозяина
3. Дополнительно предусматривать возможность пломбировки – отдельную коробку или автомат в крышками на клеммах
4. Меньше возможностей для воровства. Это кстати, основной мотив для энергослужб. Они хотят в идеале, чтобы кабель от столба (стояка в подъезде) был проложен открыто на всём протяжении, и заходил непосредственно на клеммы счетчика.

Вроде бы всё. Я не считаю, что в таком случае, как у меня в статье, можно сгореть. Особенно, если автоматы после счетчика – 16..25А. НО склоняюсь всё чаще к варианту, что требования “Библии электрика” надо выполнять и работать безопасно, поэтому автомат по возможности стараюсь ставить.

Мне нужно поставитьновый электосчетчик в квартиру. Какой ставить? Рекомендовали Нижегородский, меркурий.Энергомеру многотарифный. Сколько это будет стоить в окончательном варианте? С учетом демонтажа старого счетчика.И оформлением документов7

Елизавета, Вы находитесь в Таганроге? Если да, позвоните, обсудим.
Если нет – цена работы минимум 500 руб, с демонтажом, заменой автоматов и установкой щитка – до 1500. Плюс оформление.

Ремонт и замена электропроводки, вызов электрика на дом, установка и подключение электрооборудования. Санкт=Петербург и область. Цены на сайте: monter.spb.ru

Питерцам привет! Жду в гости на СамЭлектрике!

Источник
