Как усилить сигнал сотовой связи в загородном доме или на даче

В современной жизни тяжело представить себя без всех преимуществ мобильной связи и беспроводного интернета, тем более за городом. Терять возможность общаться не хочется, а иногда нужно и поработать (ну и поиграть, конечно). Но при попытке изучить данный вопрос в интернете, мы сталкиваемся с большим количеством различных предложений. В данном материале попытаемся кратко разобраться и понять, как обеспечить себя связью даже в труднодоступных местах.

Роутер должен работать быстро.

Усиление сотовой связи бывает двух видов:

Усиление 3G/4G интернет-сигнала

Данный вариант подходит тем, у кого в доме много пользователей интернета, или сигнал от базовой станции настолько плох, что даже на улице перед домом нет возможности поймать 3G/4G сигнал.

Прежде чем переходить к остальным вариантам усиления, важно заметить, что если вам тяжело производить замеры и настройку оборудования, решить проблему помогут компании, которые профессионально занимаются усилением сигнала сотовой связи — например, MobileBooster.

Вариант подключения: антенна + 4G модем + роутер

Рассмотрим схему усиления мобильного интернета с помощью антенны, модема и роутера:

Интернет в доме может работать через 3G.

Схема работы очень простая, опишем ее пошагово:

Так выглядит антенна-усилитель.

А так оборудование внутри дома.

Антенна со встроенным роутером

Внутрь корпуса антенны встраивается 4G-модем, иногда вместе с роутером. Цель таких решений – избежать потерь на коаксиальном кабеле, увеличить длину кабеля от антенны до точки подключения и упростить монтаж кабеля, так как он более гибкий.

Такой корпус получился.

Обратная сторона этой медали — все модемы и роутеры по паспорту предназначены для работы в температурных режимах от 0 до 40 градусов по Цельсию. Потому такие решения живут не более двух лет, и в немалом количестве случаев «умирают» в первую зиму. Также в последнее время на рынке стали появляться надежные решения со встроенными 4G-роутерами. Например, достаточно дорогой Zyxel LTE7460-M608 или модели компании RF-Link R832 и RF-Link R850.

Антенна Zyxel, которая может работать на улице.

Кстати! Пару слов о решении, представленном на картинке ниже. От него толку практически нет. Если вы свой модем или роутер поставите на подоконник на втором этаже, где уровень сигнала обычно лучше, результат будет явно не хуже, а в некоторых случаях даже лучше.

Внутренний элемент системы.

Выбор сотового оператора для 3G/4G интернета

Для выбора сотового оператора есть удобный сервис — карта покрытия всех операторов: Билайн, Мегафон, МТС, Yota, Tele2, Skylink. Вы сможете легко определить наличие 3G/4G-сети в нужном месте. Информация актуальная и обновляется автоматически.

Усиление сотовой связи GSM/3G/4G с помощью репитера

Данный вариант усиления необходим тем, у кого проблемы с интернетом и голосовой связью, то есть приходится бегать на второй этаж или на улицу, чтоб сделать обычный телефонный звонок.

Репитер, как промежуточное звено системы.

Репитер является промежуточным звеном между внешней антенной, направленной на базовые станции сотовых операторов, и внутренними антеннами, которые излучают сигнал на такие абонентские устройства, как смартфон, планшет, модем, роутер и другие.

Как усилить сигнал сотовой связи на даче

К усилителям для дачи особых требований нет. Обычно это один- или двух-диапазонные репитеры малой мощности. Их рекомендуется подобрать с помощью программы, которая покажет частоту частотного диапазона в вашем районе. Вопрос выбора частоты стоит остро, поскольку сотовые операторы работают во всех 5 частотных диапазонах, а купить усилитель на 5 частот — достаточно дорогое и нерентабельное удовольствие.

У антенны не должно быть помех.

Выглядит технологично, не не в таком интерьере.

Потому надо потратить 5-10 минут своей жизни и воспользоваться программой — например, для Android можно скачать программу «Сотовые вышки». Сразу при запуске в верхнем левом углу можно увидеть частоту в MHz.

Если у вас в семье используют SIM-карты разных операторов, вероятно, понадобится двух-диапазонный репитер. Например, репитер с частотами 1800 + 2100 МГц может усилить сразу три стандарта связи – GSM, 3G, 4G.

Усилители для коттеджей

Основная проблема — успеть заложить кабельные трассы на стадии строительства до чистовой отделки, а в 95 % случаев об этом никто заранее не беспокоится. Приходится устанавливать систему усиления мобильной связи уже по чистовой отделке, по фасадам и по вентиляции прокладывать кабели и размещать скрытые антенны.

При расчете зоны покрытия от внутренней антенны площадь покрытия закладывается порядка 100-150 кв.м., при условии, что в соседние помещения есть дверной проем. Железобетонные перекрытия практически не пробиваются сигналом, поэтому на каждый этаж необходимо выводить как минимум одну внутреннюю антенну.

По статистике при чистовой отделке чаще всего кабель от внешней антенны спускается в котельную, где располагается репитер. А дальше внутреннюю антенну располагают внутри самой котельной или выводят на стену за ее пределы, чтоб расширить зону покрытия, так как стены сильно поглощают мощность сигнала. При этом приходится использовать усилители повышенной мощности, чтоб максимально расширить зону покрытия внутри помещения.

Труба — стандартное место для антенны.

Как приятно, когда провода проложены красиво.

Также популярный вариант размещения основного оборудования — на чердаке. Кабель до внутренних антенн прокладывается по фасаду — например, за водостоками или по вентиляции. Пример подобного решения:

Оборудование можно разместить рядом с другими домашними системами.

Бывают случаи, когда удается использовать коаксиальные кабели телевизионной сети для подключения внутренних антенн в комнатах, где необходимо усилить сотовую связь. Хотя телевизионные кабели другого волнового сопротивления, на практике это все-таки дает положительный результат.

Розеток в доме много не бывает.

Основные проблемы при установке

При установке репитеров одним из важных моментов является пространственный разнос внешней и внутренних антенн, чтобы избежать «закольцовки» сигнала, при которой система перестанет функционировать. Далее на схеме покажем правильный и неправильный вариант установки:

Источник

Как выбрать усилитель сотовой связи и интернета (репитер) для дачи, квартиры или офиса в 2021 году

Качество мобильной связи у любого оператора зависит от зоны покрытия сотовой сети и нагрузки на базовую станцию. В городе связь может ухудшаться из-за перегрузки ретранслятора за счет большого количества абонентов. Прохождению сотового сигнала мешает и высокая плотность окружающих застроек. А в области рельеф местности (нахождение в низине и густая растительность) создает «мертвые зоны» для прохождения радиоволн.

Для обеспечения уверенного приема радиосигнала мобильной сети устанавливается усилитель сотовой связи. Подробнее про принцип работы системы усиления сотовой связи.

Подобрать оборудование для усиления сотовой связи и интернета по параметрам помогут ответы на следующие вопросы:

Для полноценного охвата всех абонентов голосовой связью и интернетом операторы используют разные диапазоны и стандарты связи.

Стандарты сотовой связи 2G, 3G, 4G LTE и их распределение по полосам частот

Краткая справка по каждой технологии.

5G: пятое поколение в России общедоступным станет еще не скоро, все упирается в частотный дефицит. Самые популярные на западе и удобные в плане эффективности частоты 3,4-3,8 ГГц заняты военными. Тем не менее, вполне вероятно, что у нас 5G будет работать с сигналами «миллиметровой волны» на более высоких частотах 25-29 ГГц. Или мы пойдем своим «эксклюзивным» путем развития 5G в диапазоне 4,4—4,99 ГГц.

На 2021 год в России базовые станции сотовых операторов работают в 6 частотных диапазонах: 450, 800, 900, 1800, 2100 и 2600 МГц.

Частотное распределение каналов сотовой связи в России на 2021 год

Для усиления 3G и 4G Интернета на даче существуют различные решения от самодельной антенны из жестяной банки до сложных и дорогих устройств стоимостью порядка 50000 рублей. Кроме того, покупателей пугают технические характеристики оборудования – 2G, 3G, UMTS, 4G, LTE.

Узнайте что такое LTE в телефоне и как расшифровывается этот термин.

Стандарты 2G, 3G и 4G встречаются в разных частотных диапазонах:

С начала 2019 года сотовые операторы запустили услугу VoLTE – передачу голосовых данных через пакетную сеть 4G. Переключение каналов передачи голоса между 4G и 2G/3G происходит автоматически, незаметно для абонента.

За городом и в сельской местности, а также в населенных пунктах с низким уровнем населения чаще всего используется частота 900 МГц (как самая дальнобойная). В крупных же городах и мегаполисах операторы в большей степени применяют стандарты GSM1800, 3G и 4G.

Понятно, что за городской чертой можно увидеть в основном только ретрансляторы, работающие в диапазоне частот 900 МГц. Поэтому, если вас не устраивает качество сигнала сотовой связи в загородном или сельском доме, вам потребуется усилитель сигнала для стандарта GSM900. Подробнее в статье: Как усилить сотовую связь за городом?

Для складских и офисных помещений в черте города рекомендуется устанавливать усилители частотного диапазона 2100 и 1800 МГц. Подробнее в статье: Как улучшить качество сотовой связи в офисе?

Смартфон всегда стремится подключиться к наиболее высокой частоте из тех, что заходят в помещение. Например, при наличии сигнала 3G в частотах 900 и 2100 МГц телефон выберет верхний диапазон. Поэтому при подборе оборудования акцент делается на верхние «рабочие» частоты.

Важно понимать, что бюджетный репитер усиливает одну конкретную частоту, а не стандарт! И если вам нужна стабильная голосовая связь и интернет-соединение одновременно, лучше купить комбинированные мультидиапазонные устройства. Для них так же необходим предварительный замер сигнала. Если Вы не хотите вызывать для этого специалиста, то можно самостоятельно определить частоту и уровень сигнала с помощью обычного мобильного телефона.

Что означают столбики на шкале телефона?

Параметр качества может ограничивать количество баров так же сильно, как и уровень сигнала. Понимание этого факта действительно важно для правильной установки усилителя.

Как мы упоминали выше, большинство сотовых сетей используют LTE как для вызовов, так и для передачи данных. В сетях LTE уровень и качество сигнала обычно называются «RSRP» и «SINR».

Соотношение сигнал/шум (SINR): является мерой качества сигнала LTE. Хорошим считается значение SINR больше 10 дБ, в то время как SINR менее 5 дБ это уже слабый сигнал. Чем меньше это значение, тем ниже будет скорость соединения.

Сила и качество 4G LTE сигнала

Четыре основные причины ослабления сигнала на телефоне и ухудшения приема

Есть четыре причины, которые приводят к перебоям связи и низкой скорости передачи данных. Часто это не просто один из этих факторов, а их комбинация.

1. Помехи между соседними базовыми станциями (Inter-cell Interference или межсотовая интерференция)

Современные сотовые технологии, такие как 4G LTE, используют одинаковые полосы частот для передачи сигнала от всех базовых станций. Если ваш телефон расположен между двумя или более БС и ловит сигналы от них примерно одинакового уровня, остальные вышки будут выступать в качестве «помех» для базовой станций, к которой вы пытаетесь подключиться. Это приведет к снижению качества сигнала (в LTE это измеряется как RSRQ и SINR). Межсотовая интерференция является одной из самых распространенных причин слабого сигнала в городских и пригородных районах. Чаще всего она возникает, когда абоненты находятся на краях сот.

2. Расстояние от ближайшей вышки сотовой связи

Радиоволны затухают при распространении в пространстве. Если вы находитесь очень далеко от ближайшей БС, сигнал будет слабым. Смартфон с трудом будет улавливать сигнал от базовой станции, и аналогичным образом сотовая вышка будет плохо «слышать» сотовый телефон.

3. Строительные материалы / конструкция транспортных средств

Даже если сигнал снаружи здания или транспортного средства сильный, такие материалы, как гипсокартон, дерево, бетон, металл и низкоэмиссионные энергоэффективные стекла, могут ослаблять сигнал, делая его слабее в доме, офисе и в транспортных средствах.

4. Ландшафт и близлежащие здания

Деревья, кусты и любая другая растительность состоят из воды, которая в различной степени блокирует сотовый сигнал. Дом может находится в низменности, что затрудняет прохождение радиоволн. В городских районах большое количество высотных железобетонных зданий препятствуют распространению сигнала.

Узнайте как работает усилитель сотовой связи

При исходящем звонке или передачи данных схема повторяется в обратном порядке.

Схема работы системы усиления сотового сигнала

Разновидности и классификация сотовых усилителей

На территории Российской Федерации распределение радиочастот между операторами связи осуществляется государственной комиссией по радиочастотам (ГКРЧ). Под каждый из существующих стандартов связи сотовым операторам выделяется определенный частотный диапазон. Он, в свою очередь, делится на определенные, более узкие отрезки, которые называются полосами канала. Данный набор полос уникален для каждого стандарта.

Широкополосные, однополосные, мультидиапазонные и селективные репитеры

Широкополосный репитер поддерживает все полосы частотного диапазона (стандарта). Такой тип репитеров является самым востребованным и популярным. Например, GSM-усилитель на 900 МГц будет обрабатывать данные в диапазонах частот 880–915 МГц (передача сигнала) и 925–960 МГц (прием сигнала) не зависимо от оператора.

Однополосные репитеры способны усиливать только одну конкретную полосу канала и только для какого-либо одного сотового оператора. Так, например, устройство усиливающее сигнал провайдера МТС, абсолютно бесполезно для применения в сети Билайн и Мегафон. Из-за такой ограниченности использования в продаже данные устройства найти достаточно сложно.

Селективные репитеры – это более современные и дорогие модели широкополосных устройств с программным управлением. В них есть возможность ручной настройки параметров рабочей полосы канала. Приобретается селективный репитер для работы с определенным оператором. А сигналы других провайдеров, в результате калибровки канала, не воспринимаются (отсекаются).

Аналоговые, цифровые и оптические репитеры

Цифровые репитеры — большинство из них относится к селективному виду усилителей, поддерживая работу выбранной рабочей полосы канала. Это более сложное оборудование, с функцией удаленного управления. С помощью компьютера возможно изменение большого количества параметров усиления или управление группой репитеров, объединенных в единую систему. Цифровые модели более дорогие, зато очень удобны для использования в крупных торговых комплексах, на промышленных складах или производствах.

Оптические репитеры — очень дорогие профессиональные усилители, способные передавать высокочастотные сигналы по оптоволоконному кабелю. Расстояние между внешней и внутренней антеннами при этом может составлять до 20 км. Предназначены они для использования на специальных государственных или военных объектах и производятся на заказ. Работают в составе распределенных антенных систем DAS.

Бустеры – магистральные усилители, служат для компенсации потерь мощности сигнала в протяженных кабельных трассах. Бустер устанавливается в систему усиления сотового сигнала между репитером и сервисными антеннами. Основное предназначение – усиление сигнала внутри зданий большой площади:

Как установить и настроить усилитель сигнала сотовой связи

В комплекте всегда идет инструкция производителя, где подробно описан процесс инсталляции и ввода устройства в эксплуатацию. Следуйте ей, а мы дадим свои рекомендации.

Выходная мощность усилителя и площадь покрытия

Мощности 100 мВт достаточно для участка в 200-300 кв. метров, что вполне приемлемо для жилых помещений или небольших офисов. При мощности усилителя сотового сигнала в 250-300 мВт зона охвата достигает 500-1000 кв. метров. Оборудование такого уровня мощности прекрасно подходит для загородных домов с большим участком земли или для крупных офисов.

Следует сделать небольшой запас по площади покрытия при покупке усилителя, но важно помнить, слишком мощное для данной территории оборудование может создать сильнейшие помехи на ближайшем ретрансляторе, что обязательно приведёт к административному взысканию со стороны государственных структур.

При расчете мощности учитывают следующие параметры:

Собственно, для нахождения КУ репитера нужно сложить коэффициенты усиления обеих антенн и вычесть из них потери сигнала на проводе, а также значения качества сигнала сотовой сети.

Схема расчета энергетического баланса линии связи

Существует и более простой способ. Измерьте уровень сигнала в том месте, где вы будете находиться и в открытом месте, где будет установлена внешняя антенна. Например: в доме и на улице. Если в доме сигнал слабый, в одно-два деления, а на улице показывает полный охват — выбирайте репитер с КУ в 65 дБ. В случае, когда сигнал на улице не сильно отличается от домашнего, либо поднимается на одно деление — покупайте устройство с КУ от 75 дБ и выше.

Ручная или автоматическая регулировка усиления (АРУ)

Работая в штатном режиме, ретранслятор генерирует минимум собственных шумов (не является помехой для базовой станции) и обеспечивает максимальную зону покрытия согласно своим техническим характеристикам.

Если принимаемый сигнал слишком сильный, модуль автоматической регулировки усиления позволяет скорректировать работу оборудования, а слабый сигнал сделать достаточным. АРУ выполняет защитную функцию БС сотовой сети от помех в каналах uplink и downlink, предупреждая осцилляции (самовозбуждение) ретранслятора.

Большинство проблем с сотовыми усилителями вызваны обратной связью, которая возникает между внутренней и внешней антеннами.

При слабой связи самовозбуждение не наступит, но вырастит общий шум всей системы. Связь будет неустойчивой, хотя телефон покажет 4-5 бар.

Самовозбуждение может возникнуть как на внутренней антенне, так и на внешней. В первом случае на мобильном телефоне будет полная шкала, но связь при этом будет неустойчивой, и разговаривать вы не сможете.

Почему опасно самовозбуждение именно в канале uplink

Когда осцилляция возникает на внешней антенне. Вы даже может об этом и не знать, пока вам не укажет на это служба радиочастотного контроля. В этом случае ваш репитер превращается в мощный излучатель, который своим шумом снижает соотношение сигнал/шум (SNR). При этом базовая станция становится менее чувствительной и хуже слышит своих абонентов.

Коэффициент усиления репитера (КУ)

КУ – это величина, показывающая на сколько децибел вырастет сигнал на выходе из усилителя относительно входа.

Рассмотрим репитер Everstream ES900 с коэффициентом усиления 60дБ и максимальным выходным уровнем 19дБм. В идеальном случае, когда нет никаких других входящих сигналов в диапазоне усиления, ретранслятор усилит ОДИН входящий канал с коэффициентом 60дБ. В реальности на входе всегда несколько каналов, а так же присутствуют шумы и помехи.

При большом количестве одновременно разговаривающих абонентов происходит падение мощности на выходном каскаде усилителя вследствие того, что репитер начинает использовать большее количество несущих для обслуживания всех абонентов. Поэтому зона покрытия будет сильно ограничена, а в некоторых случаях сигнал вообще может временами пропадать.

Каждый дополнительный канал уменьшает коэффициент усиления на величину 10Lg(N/2). Например, для 4 каналов на входе усиление устройства упадет примерно на 3дБ, а для 16 входящих каналов эта величина уже составит 9дБ. И соответственно, максимальный выходной уровень будет уже 19-9 = 10дБм. Важно знать, что коэффициент усиления репитера зависит от количества усиливаемых каналов и это надо учесть при установке оборудования в местах с большим количеством абонентов: в офисах, магазинах, торговых центрах. В ночное время из-за малого количества абонентов КУ будет максимальным, а днем он существенно снизится. Присутствие помех также уменьшает КУ.

Усилители с КУ меньше 60Дб эффективны только для установки в квартирах находящихся в непосредственной близости от ретранслятора и при условии отсутствия мертвых зон.

Начиная с КУ от 60 до 75, усилители сотового сигнала считаются оптимальными для коммерческих объектов, таких как офисы, рестораны, магазины и т.д. Примером могут быть усилители Everstream ES1800P и Everstream ES2100L.

Для загородных домов и дач сильно удалённых от ближайших ретрансляторов необходимо оборудование с КУ от 75 до 80дБ, например: Everstream ES900Х и Everstream ES2100X.

АЧХ репитеров

Самые дешевые китайские модели не могут обеспечить хорошего усиления сигнала для всех мобильных операторов в виду большой неравномерности АЧХ. Потому что в приграничных диапазонах слабый сигнал будет подавлен более сильным.

Антенны и кабели

В комплекте с усилителем устанавливаются антенны и кабель с разъемами для соединения. Минимальное количество антенн две:

Антенны подразделяются на:

При установке антенн надо помнить, что пересечение их сигналов приводит к появлению радиопомех и ухудшению работы усилителя. Поэтому:

От качества кабеля напрямую зависят потери сигнала на участке антенна – репитер, чем больше сечение проводника, тем меньше затухание сигнала.

Источник

Как выбрать усилитель сотовой связи и интернета

В зависимости от сложности поставленной задачи, в такую систему могут дополнительно входить и другие высокочастотные компоненты, такие как сплиттеры, ответвители сигнала, бустеры, антенные усилители и прочие. Как правило, необходимость в дополнительном оборудовании возникает при конструировании сложных систем усиления сигнала на крупных торговых и промышленных объектах.

В большинстве же случаев, для решения бытовых задач усиления сотового сигнала, достаточно готового комплекта, состоящего из репитера, двух антенн и кабеля. Тонкость в том, чтобы правильно подобрать комплект, подходящий по параметрам. Эти параметры мы и будем рассматривать в данной статье, но начнём с принципа работы.

Принцип работы усилителя сотовой связи

Принцип работы комплекта усиления сотовой связи заключается в передаче радиосигнала из зоны уверенного приёма в места, где сигнала нет совсем либо он очень слабый. Например, на улице уровень сигнала средний или высокий, а в помещении он пропадает либо снижается, и связь начинает прерываться. Схематично процесс усиления выглядит следующим образом:

Слабый сигнал от базовой станции оператора улавливается внешней антенной, расположенной на улице. От внешней антенны сигнал по высокочастотному коаксиальному кабелю передаётся на репитер. Репитер усиливает сигнал и отправляет его дальше по кабелю на комнатную антенну. Комнатная антенна обменивается информацией с мобильными устройствами и отправляет сигнал в обратном направлении.

Что входит в комплект?

В комплект входит сам репитер, уличная и комнатная антенны, кабельная сборка (провода, соединяющие репитер с внешней и внутренней антеннами), блок питания репитера, крепёж и подробная инструкция по установке и эксплуатации комплекта. Дополнительно можно приобрести кронштейны и мачты для крепления уличной антенны к стене здания, а также грозозащиту, предотвращающую повреждение оборудования от электростатического напряжения, возникающего при грозе.

Теперь, когда мы понимаем что из себя представляет готовый комплект усиления сотовой связи, давайте определимся, где и для чего мы будем усиливать сигнал. Это важно. Ведь для того, чтобы максимально эффективно решить поставленную задачу по улучшению плохой связи, нужно учесть существующие условия и тот результат, который Вы ожидаете от усилителя.

Усиление сотового сигнала на даче

Как правило, в сельской местности вышки сотовых операторов расположены далеко друг от друга. Их ставят в первую очередь вблизи к более-менее крупным населённым пунктам. Если Ваш дом расположен на значительном удалении от вышек базовых станций, то, в данном случае, предпочтительнее выбрать комплект с репитером, работающим на низких частотах, например 800 и 900 МГц. Эти частоты распространяются на большие расстояние, а значит существует возможность стабильного приёма и передачи сигнала от базовой станции до улавливающей антенны и обратно. Частота 900 МГц до сих пор самая распространённая в области сотовой связи. На ней работают почти все сотовые операторы. Исключением является Теле2, данный оператор не использует этот диапазон на территории РФ.

Частота 800 МГц поддерживается основными сотовыми операторами и позволяет передавать сигнал высокоскоростного мобильного интернета в стандарте LTE-800 (4G) на расстояние до 13 километров.

Если Ваш дом находится не очень далеко от населённого пункта, есть возможность «поймать» более высокую частоту, например, 1800 Мгц или 2100 МГц. Тогда становятся доступны полноценный скоростной интернет и голосовая связь в стандарте 3G (UMTS-2100), а также высокоскоростной интернет в стандарте LTE-1800 (4G) и голосовая связь в стандарте GSM-1800 (2G) с более широкой полосой пропускания.

В стандартах 3G и 4G работает современная голосовая связь на смартфонах. Они автоматически выбирают более высокую частоту даже в том случае, когда её сигнал очень слабый. Отсюда известная многим проблема пропадания собеседника и прерывания связи. Устройство «цепляется» за слабый сигнал высокой частоты, а при полной его потере переключается на более низкую, но устойчивую.

Кнопочные телефоны старого образца работают в стандарте 2G в частотных диапазонах GSM-900 и GSM-1800 и также предпочитают верхнюю частоту при её наличии.

Усиление сотового сигнала в квартире

А если нужно усилить сигнал в квартире? Да, даже в крупном городе, где находятся сотни базовых станций, можно остаться без связи. Такая проблема актуальна для жителей плотной городской застройки, владельцев квартир на верхних этажах, в новостройках, в домах с толстыми стенами, во дворах «колодцах» и т. д.

Тут поможет комплект усиления связи для квартиры. Особенность городского комплекта в компактной уличной антенне и более высоких рабочих частотах, хотя многие комплекты для дачи можно тоже с успехом применять в городе. Но, так как в крупном городе присутствуют стандарты связи GSM, 3G и 4G на верхних частотах, разумно выбирать усилитель, поддерживающий эти стандарты. Это GSM-1800, UMTS-2100 (3G) и LTE-2600 (4G).

Выше мы описали два самых частых случая, когда нужно усилить сигнал. Но нет такого репитера, который идеален для дачи, но совершенно бесполезен в городе. Большинство комплектов универсальны. С их помощью можно усилить сигнал в загородном доме, на даче, в офисе, гараже или квартире. Просто есть комплекты с параметрами, больше подходящими для сельской местности, где расстояние до вышек базовых станций больше, а есть те, которые актуальнее использовать в черте города. Чтобы выбрать комплект, наиболее отвечающий Вашим условиям, нужно определить, в каком стандарте и на какой частоте передаётся сигнал сотовой связи в районе Вашего дома.

Определение частотного диапазона

Рассмотрим пример для Андроид с использованием приложения Сотовые Вышки, Локатор:

— Зайти в Настройки телефона и выбрать пункт Сеть и Интернет

— Затем выбрать пункт Мобильная сеть

— Перейти в Расширенные настройки

— Выбрать пункт Предпочтительный тип сети

Это можно сделать и из настроек самого приложения: нажать на меню (три вертикальные точки в правом верхнем углу экрана), выбрать пункт Настройки сети =>> Расширенные настройки =>> Предпочтительный тип сети

Также в выпадающем меню можно переключиться на другую сим-карту, выбрав «Переключиться на СИМ2»

Поочерёдно выбирая режимы связи, проверяем, какой тип соединения показывает приложение.

Приложение Network Cell Info Lite удобно тем, что наглядно показывает уровень входящего сигнала. В стартовом разделе «Датчики» показана шкала, наподобие спидометра. Она позволяет оценить качество связи в определённом стандарте. Если стрелка в зелёной зоне, значит сигнал хороший, усиливать его не требуется.

Плюсом этих приложений является и то, что они показывают расположение вышек базовых станций. Это понадобится при установке внешней антенны. Её нужно будет сориентировать в направлении базовой станции. При этом если между точкой, где располагается антенна, и базовой станцией есть препятствия, такие как высокие деревья, строения, то лучше направить антенну в свободное от препятствий пространство.

Итак, определив частотные диапазоны, на которых передаётся сигнал в районе Вашего дома, можно переходить к выбору комплекта, но мы немного остановимся на таком параметре, как мощность усиления сигнала.

Максимальное усиление комплекта

Вы можете обратить внимание на то, что коэффициент усиления в дБ у разных репитеров отличается не сильно (60-65-70 дБ), при этом площадь действия может отличаться в разы. На самом деле зависимость здесь не линейная, а логарифмическая. Каждые +3-5 дБ удваивают мощность. Поэтому, комплект с максимальным усилением 83 дБ может покрыть площадь вдвое бóльшую, чем комплект с усилением 78 дБ. В характеристиках каждого репитера и готового комплекта указана максимальная площадь действия в помещениях. Но не только величина помещения влияет на выбор мощности усилителя. Очень слабый входящий сигнал может служить причиной выбора более мощного усилителя, способного покрыть площадь бóльшую, чем необходимо.

Рекомендуем начать с установки уличной антенны. Вы уже определили направление до ближайшей базовой станции с помощью мобильного приложения. Теперь нужно выбрать место для крепления антенны к стене. Если мы говорим про загородный дом, то желательно закрепить антенну повыше. Так на пути распространения сигнала окажется меньше помех. В случае, когда вокруг дома есть высокая растительность, можно установить внешнюю антенну на специальную мачту. При установке комплекта усиления связи в квартире или офисе внешнюю антенну, как правило, крепят на стене рядом с окном или на раме самого окна.

Затем нужно завести кабель от внешней антенны внутрь помещения. Это можно сделать пробурив отверстие в стене либо в межэтажном перекрытии в случае, если антенна установлена на крыше.

Выбираем место для крепления репитера. Его можно закрепить на стене или мебели с помощью крепежа, входящего в комплект. Нужно чтобы поблизости была розетка 220 вольт для подключения репитера к сети.

Потом подсоединяем комнатную антенну, и крепим её либо на стене, либо на потолке, на сколько хватит кабеля. Длина кабеля внутренней антенны обычно 2 метра. Если по каким-то причинам требуется установить антенну дальше от репитера, можно дополнительно приобрести отдельную кабельную сборку. Схемы встройки будут приведены ниже.

Важный момент при выборе места для установки антенн. Внешняя и внутренняя антенны должны быть расположены друг от друга как можно дальше. Это нужно для того, чтобы не происходило закольцовки сигнала. Это когда сигнал от внутренней антенны улавливается внешней. В результате возникают помехи, и система перестаёт работать эффективно. Если комнатная антенна направленного действия, её не следует направлять в ту сторону, где установлена уличная антенна.

Варианты соединения элементов комплекта

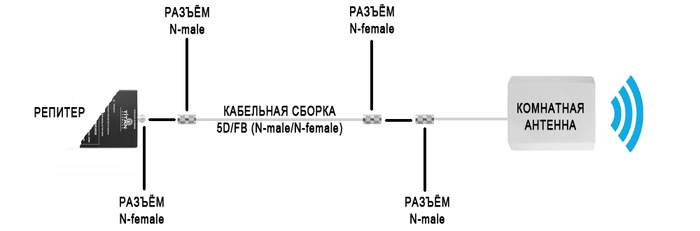

Если нужно удлинить кабель комнатной антенны:

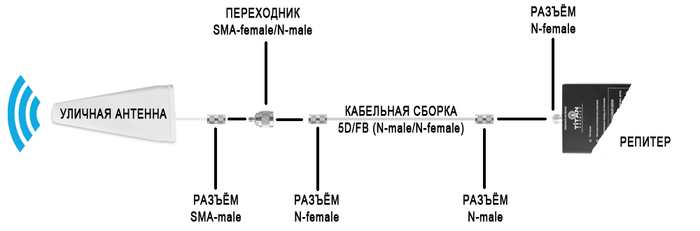

Если нужно удлинить кабель уличной антенны:

Важно! Не включайте репитер без подсоединённых антенн! В этом случае репитер может выйти из строя.

В чём польза от установки репитера? Важно знать!

Помимо обеспечения помещения устойчивой сотовой связью, комплект репитера снижает уровень СВЧ-излучения сотовых телефонов и других мобильных устройств. Известно, что сам мобильный телефон является источником электромагнитного излучения. Чем слабее входящий сигнал от базовой станции, тем сильнее телефон начинает излучать, пытаясь поддерживать связь с вышкой сотового оператора. Уровень излучения в условиях плохого приёма может достигать 1,5-2 Вт, тогда как самый мощный репитер имеет мощность излучения не более 0,2 Вт для каждого частотного диапазона, то есть в 10 раз ниже!

После установки комплекта усиления связи, мобильные устройства оказываются в благоприятных для себя условиях приёма сигнала и снижают уровень собственного излучения. Оно уменьшается в десятки раз и не превышает 0,02 Вт. Не сложно посчитать, что суммарный уровень излучения системы будет значительно ниже изначального, когда телефон в поисках сети работал на максимальной мощности. Кроме того, нужно понимать, что телефон во время разговора мы держим в непосредственной близости от головы, а антенна репитера находится на расстоянии нескольких метров. Электромагнитное воздействие значительно снижается с увеличением расстояния от источника ЭМ волн.

Из вышесказанного можно сделать вывод, что комплект усиления связи снижает негативное воздействие сотового телефона и других мобильных устройств.

Соответствие стандартов связи и частотных диапазонов

Частотные диапазоны 4G LTE российских операторов связи

Найдены дубликаты

Не соглашусь. При совсем уж слабом входящем сигнале можно использовать антенный усилитель, который встраивается в систему между наружной антенной и репитером. Так, можно усилить входящий сигнал до 20 дБ (в зависимости от выбранного оборудования). Плюс наружные антенны имеют разный коэффициент усиления, можно выбрать помощнее.

Вариант). Комплект с репитером хорош если нужно усилить в комплексе и интернет и сотовую, причём в конкретном диапазоне. При этом количество абонентов не ограничено.

Сударь сможете ли вы мне помочь?

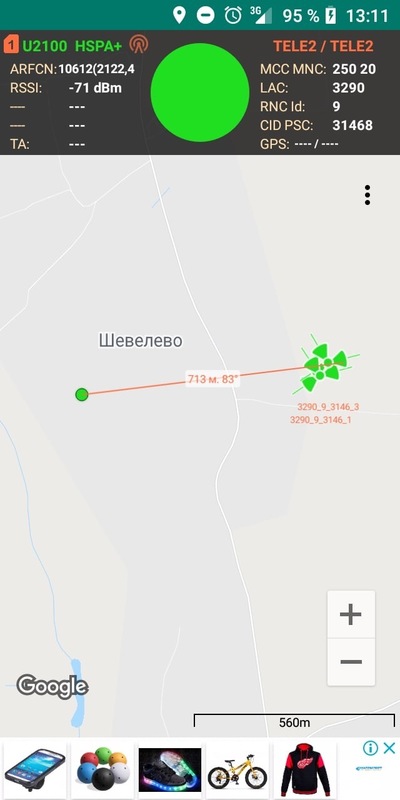

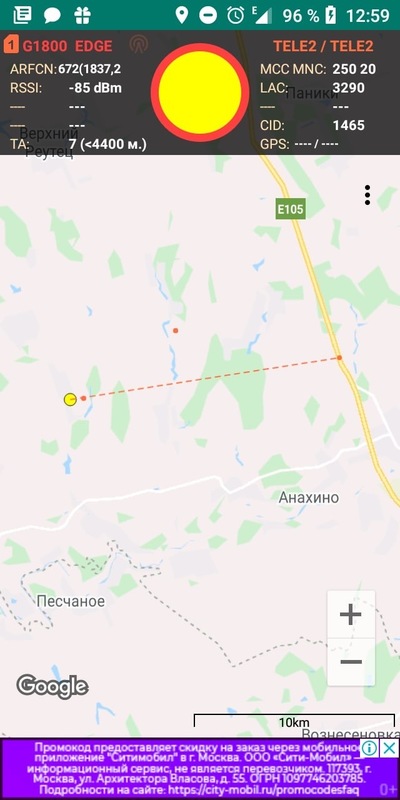

Из села прислали два скриншота нужно помочь с усилением сигнала интернета. Что можете посоветовать

@moderator, вам в подвале надо сотовый сигнал усилить?

Ник автора VegaKit, а рассказывает он про VegaTel. Совпадение? Не думаю)))

Отличный маркетолог у вас, товарисчи)

Теория заговора? Всё проще)) VegaKit это интернет-магазин, специализируется на продукции Vegatel

Замеры ещё не делал.

Сильно зависит от телефона!

Nokia5 на даче принимает tele2 в 4g.

А Xiaomi mi a2 lite только 2g

Усилитель интернета, сильно.

А их не позапрещали разве?

Но мне, как желающему себе купить комплект, пост показался слишком перегруженным.

Хочу репитер 3G, 4G.

Сейчас на 4G стоит параболическая антенна на крыше. Хочу рядом антенну поставить и через кровлю кабель(5метров) кинуть в дом.

Нужен резерв для телефона. Да и сотовая связь в доме хромает.

Какое решение считается оптимальным?

Оптимальное решение это когда доебал оператора чтоб он тебе во дворе вышку поставил.

Здравствуйте у меня такой вопрос, если вот нахожусь я в деревне где со всех сторон окружена горами и ловит сеть 2g сетях(мтс, мегафон) а билайн слегка 3g попробовал усилить интернет с помощью китайской антены всенаправленной а толку не какого а вот если подняться на гору там уже ловит сеть мтс 3g а если уже спуститься на трасу которая проходит мимо деревни там с интернетом любой связи просто хорошая, что бы вы мне смогли посоветовать? Заранее благодарен за помочь

За рекламу в постах возможны удаление постов и блокировка аккаунта.

По вопросам размещения рекламы на сайте обращайтесь sales@pikabu.ru

Так может выпилите его email из поста?

Не обратил внимания. Спасибо, убрал абзац с техподдержкой.

Какая оперативность. Спасибо!

Мечты сбываются

А мечты всё равно сбываются:)

Летом поехала на дачу с целой кучей скарба, вызвала такси, погрузили с водителем все мешки, коробки и отправились в путь. Была пятница, народ, предсказуемо устремился из города в сторону загорода и мы застряли в огромной пробке. Разговорились с водителем, само-собой.
Слава Богу он не стал мне рассказывать, как обустроить Россию и о том, как мало платят в такси.

Уже и не помню с чего начался разговор, но через несколько минут выяснилось, что он жил в одной деревне с моим крестным и очень хорошо с ним знаком (а это уже, почитай, родственники). Переехал с женой и сыном в город, да что-то пошло не так. Жена вышла замуж за другого, забрала сына и вернулась в деревню. И остался мужик один, с котом, которого покупали сыну, да в новой жизни оказался никому не нужен. И с долгом по ипотеке.
Причем он не жаловался совсем и не поносил жену. Вышло и вышло так. Всё бывает. Чем и подкупил, собственно.

А потом рассказал о своей мечте. Один раз за всю жизнь они с семьёй съездили в Турцию. Для большинства селян из наших краев это совершенно недоступный вид отдыха из-за невысоких зарплат. А они как-то накопили и поехали. Жили в недорогом, но очень неплохом отеле, посещали много экскурсий.

Проговорили мы с ним долго, пока не рассосалась пробка. Доехали до дачи уже по темну и он меня не бросил у забора с узлами и коробками, всё сам перетаскал в дом. Оставил номер телефона, пообещал забрать, как домой соберусь. Куда вы, мол, с собачкой в автобус, затопчут немощные старушки с трёхведерными рюкзаками. Да ладно, не нужно как за такси платить, на бензин возьму и хватит, свои же люди. И крёстный ваш отличный мужик. Звоните. И уехал.

Пишу ему, что надо бы начать английским заниматься. Иначе шансов никаких. И что вы думаете? Начал. Я тут ещё крепче призадумалась, видя такое упорство.
Написала в ФБ, Вконтакте, что нужна человеку вот такая работа, может быть кто-то или хороший совет даст, как это всё устроить или подскажет, куда обратиться.

И я очень рада, что всё получилось. И благодарна всем своим друзьям и читателям, которые всегда помогут совершенно незнакомым им людям и вылечиться, и воду в дом провести и исполнить мечту, за что нижайший мой всем поклон.

Поэтому, когда заходит где-то разговор о том, как нам обустроить Россию я помалкиваю, хотя у меня и есть свой ответ на этот вопрос:)

P. S. Ульяна Меньшикова это я, хозяйка страницы. Не надо меня ругать за копипаст. Сама пишу)

Источник
