Как убрать люфт в болгарке
Ремонт болгарки (УШМ)
Как то УШМ перестала работать, разобрав и почистив редуктор от смазки обнаружил распавшийся коническую шестерёнку и кучу мелкой стружки. Поискав по сервисным мастерским купил комплект (350р), также купил шпонку (10р). проверил и заменил 2 подшипника (100р.), один высох, второй повредился из-за развала шестерни, а третий оказался рабочим.

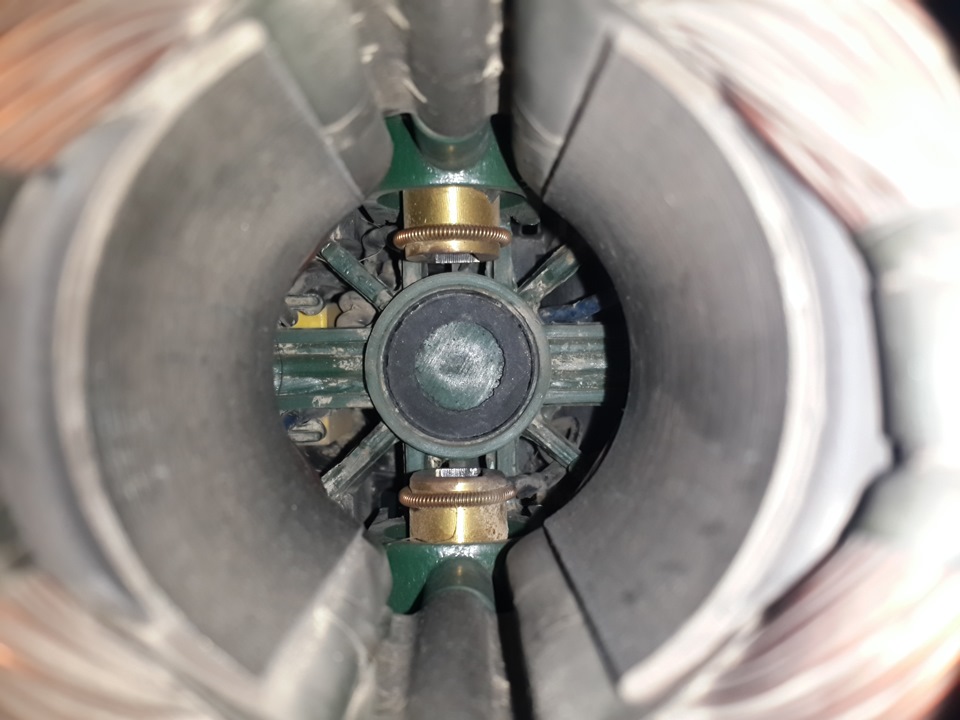

До разбора якорь люфтил, причем очень сильно, думал заменю подшипники и всё устаканиться, да не тут то было, после замены люфт остался, чтоб избавиться от люфта подложил резиновую мягкую шайбу

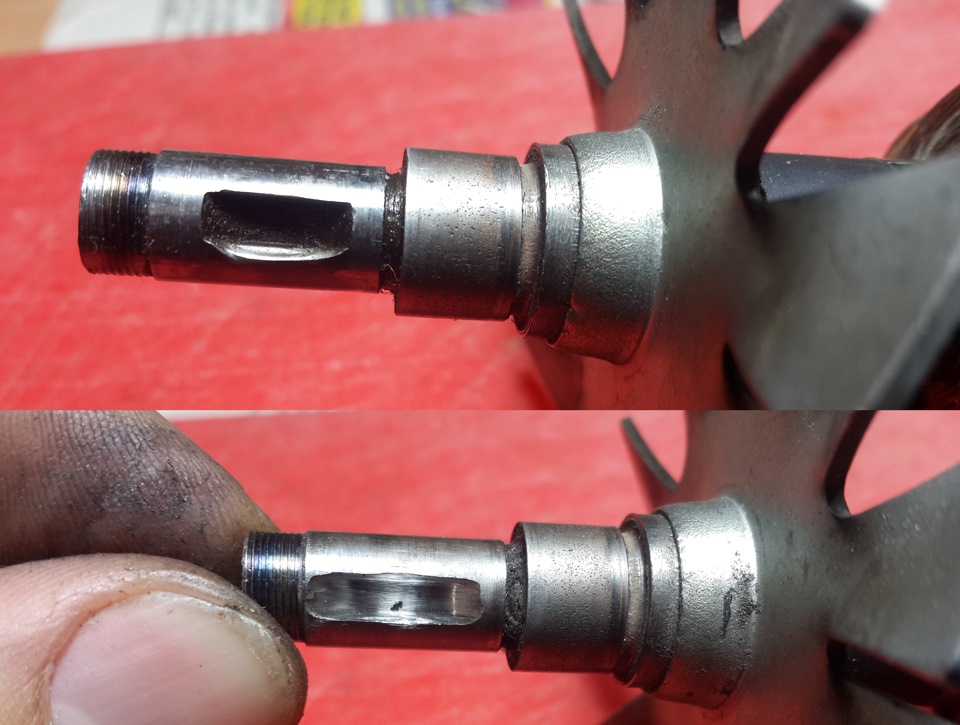

Так же на якоре с одной стороны сдавился паз для шпонки и в следствии чего шестерёнка в ней болталась, чтоб исправить это, с обратной стороны якоря выточил гравером паз и шестерёнка встала как влитая.

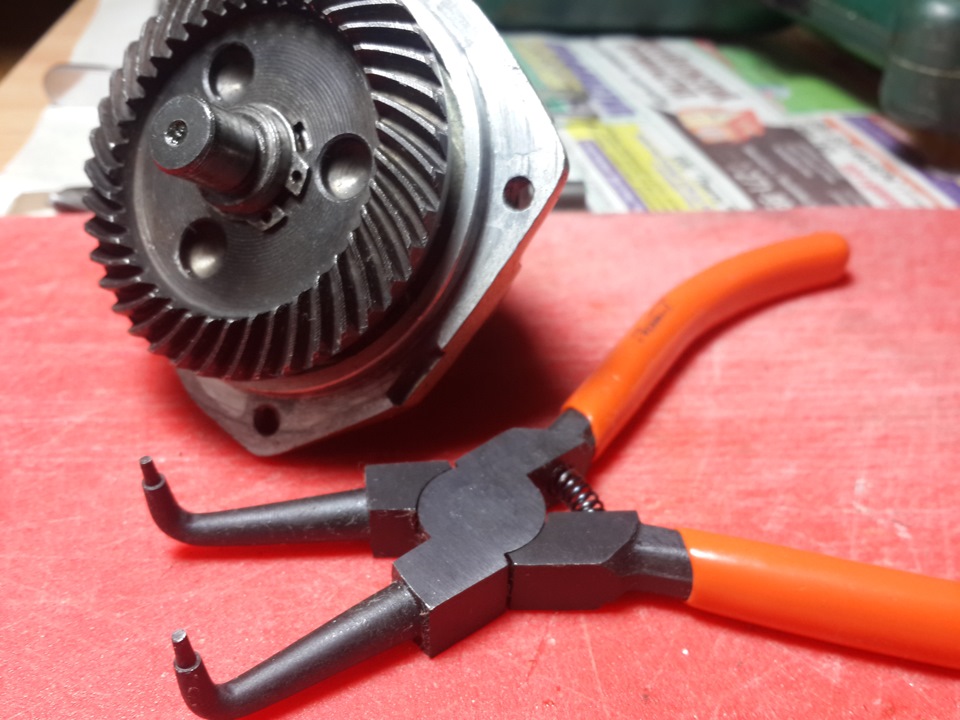

для замены второй шестерни и снятия стопорного колец пришлось приобрести специальные съемники т.к. в наличие не было для внешних пришлось приобрести для внутренних (140р.)

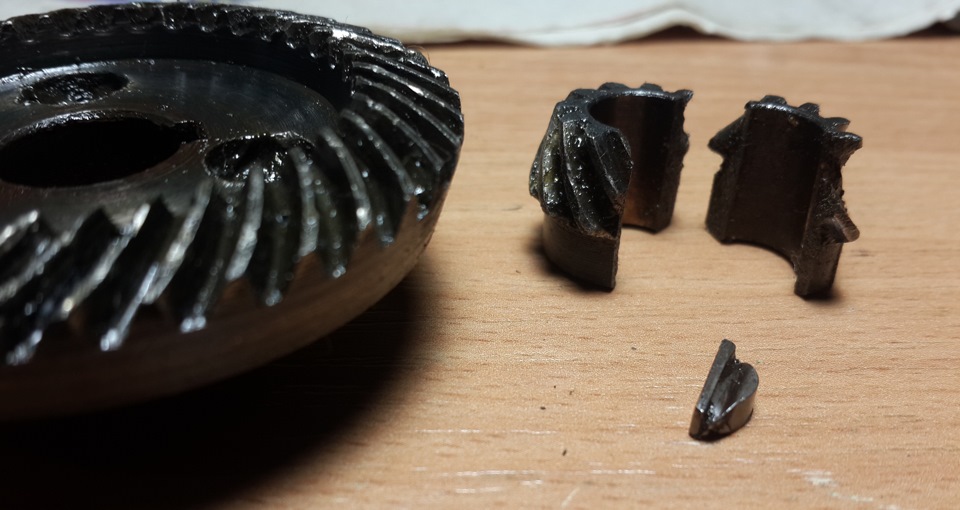

На просторах интернета нашел способ продления жизни шестерней путем спиливания на 1 мм край корпуса редуктора. но у меня нечем это сделать чтоб получилось ровно и гладко.

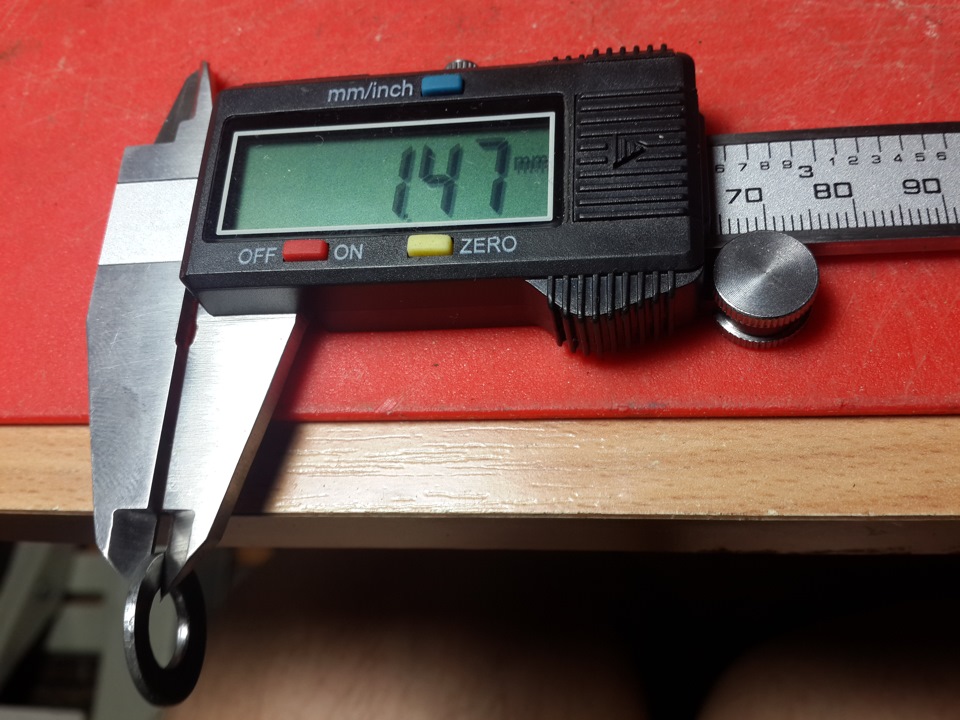

Я пошел другим путём, подобрал шайбу на 1.47мм (методом подбора и поставил) её между шестерней и подшипником.

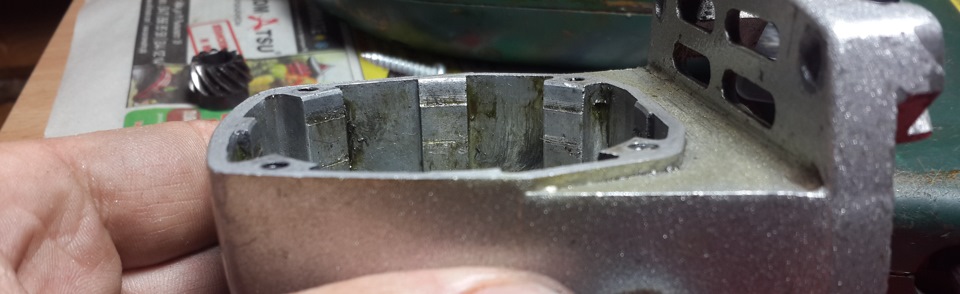

После всех манипуляций УШМ была почти готова и почти без люфта. Осталась дело за смазкой, под рукой ничего не было кроме литола и литола-24, ну как бы всегда всё чмазывал движущее ими, залил в корпус литол-24 закрутил и включил чтоб она поработала минут 5. Потом решил посмотреть как смазываются шестерни, разобрав увидел что литол24 как бы свернулся (кристаллизовался), почитав на просторах интернета обнаружил что чистым литолом смазывать нельзя в остновном пишут ШРУС или литол + машинное масло (50/50). Также у меня есть маленькая УШМ разобрав её увидел что обычный литол как бы превратился в перу.
Люфт вала на болгарке
sergey57 написал :
У брендовых дорогих-практически нет,за исключением неприятно удивившей Makita GA 5030.
..всё согласно прейскуранта..
Так ведь есть у меня 115-я Ryobi за 1200руб и у нее ничего не болтается и вибрация меньше
..урыли..
sergey57 написал :
у четверти из штук тридцати осмотренных 125-ых болгарок
Серьезный подход. Интересно, как продавцы к этому отнеслись.
А вот если бы их пошатать, после того, как они нормально поработают, думаю процент машинок с люфтом будет гораздо больше.
Если есть осевой люфт, значит подшипник не совсем хороший. Люфта не должно быть, либо самый минимальный, практически не ощутимый, который на качество работ и на безопасность не сказывается.
sergey57 написал :
У брендовых и дорогих-практически нет,за исключением неприятно удивившей Makita GA 5030
sergey57 написал :
осевой люфт вала на болгарке
В смысле люфт вдоль оси? Эт вы его как определяете? Прилагаете усилие вдоль оси, без абразивного круга ( далее будут термины из механики)вверх-вниз? Или качаете вал туда-сюда вместе с диском? и к осевому добавляется еще и радиальный, и вместе оно кажется уже ого-го, а на деле ноль целых, хрен десятых.
Vladsa написал :
офигеть, брендовая и дорогая, аж 60 баксов.
Нашел самое малое за 73уе, и то еще не звонил, а бывает нету товара в наличии.
Да Макиту,считаю одним из самых известных брендов в России,и сам имею не одну единицу их инструмента,поэтому и был удивлен.Люфт вала хорошо чувствуется когда берешь двумя пальцами за кончик вала и слегка качаешь в одной плоскости(без круга),попробуйте.Также чувствуется биение и на ручных циркулярках и фрезерах,когда выбирал себе,перепробовал много.
пяпа написал :
Нашел самое малое за 73уе, и то еще не звонил, а бывает нету товара в наличии.
подорожала, я брал в 10-м за 60$
в 2010-м брал за 500 грн в Симферополе, не клона.
sergey57 написал :
Люфт вала хорошо чувствуется когда берешь двумя пальцами за кончик вала и слегка качаешь в одной плоскости(без круга),попробуйте.Также чувствуется биение и на ручных циркулярках и фрезерах,когда выбирал себе,перепробовал много.
Вы спрашивали про люфт вдоль оси вала? А сейчас говорите о люфте по оси вращения? Что то не очень понятно. Если взять за кончик вала и шевелить его по часовой стрелки или против часовой, то небольшой люфт конечно будет. Это нормально. А вот если взять за кончик вала и попробовать покачать его вверх-вниз (по вертикальной оси), то люфта не должно быть.
Ремонт редукторов болгарок своими руками
Существует два варианта устранить неисправность УШМ: воспользоваться услугами специального сервисного центра или выполнить ремонт самостоятельно. При ремонте своими руками можно сэкономить финансовые средства, так как услуги профессионалов не стоят дешево. При наличии средств и недостатка навыков следует ответственно подойти к выбору компании, выполняющей данные ремонтные работы. Важно, чтобы потраченные средства не пропали даром. Здесь в помощь раздел сайта «Ремонт УШМ», где можно найти информацию о компаниях, ремонтирующих болгарки в разных городах России. В случае поломки редуктора стоит подумать о ремонте своими руками. Для такого ремонта не требуется наличие особенного инструмента и приспособлений. Разве для выпрессовки подшипников могут потребоваться съемники, которые обычно имеет в наличии домашний мастер. Запасные части без проблем можно найти в специализированных магазинах.
Устройство
Редуктор болгарки представляет собой механическую часть электроинструмента УШМ. Он передает вращение ротора электродвигателя рабочему инструменту. Источником энергии для болгарок служит электропитание сети. Редуктор обычно состоит из конической пары шестерен с понижающим передаточным отношением с целью обеспечения необходимого числа оборотов рабочего инструмента.
Сломался редуктор, причины и частые неисправности
Повышенная вибрация, наличие нехарактерного звука при работе, сильный нагрев корпуса, заклинивание редуктора при работе болгарки требуют незамедлительного вмешательства для определения причин появления перечисленных факторов и их устранения. Как показывает практика эксплуатации болгарок, наиболее частые неисправности редукторов вызываются следующими причинами:
Износ подшипников (Лепсе)
В следующем видео автор производит полную разборку болгарки бренда Лепсе российского производства (электромашиностроительный завод г. Киров) с целью определения отсутствия вращения шпинделя при нормально работающем электродвигателе. При этом производится полный анализ всех разбираемых деталей. Даже качественные советские подшипники после 10 лет работы имеют небольшой износ, определяемый вручную по величине люфта. Подробное описание по действиям в таких случаях в статье по ссылке «Замена подшипников в редукторе УШМ». В случае с болгаркой модели Лепсе люфт переднего подшипника ротора требует его заменить. После замены дефектного подшипника новым его обязательно требуется смазать, также как и все другие подшипники болгарки.
Отсутствие сцепления шестерней (Интерскол), редуктор шумит/гремит
При работе болгарки модели Интерскол в следующем видео присутствует гремящий шум, характерный при выходе из строя шестеренчатой пары. Предположение подтвердилось после вскрытия корпуса редуктора, где просматривается поломка ведущей малой шестерни. Дальнейшая разборка болгарки позволила определить вероятную причину поломки шестерни. Повышенный люфт переднего подшипника ротора мог послужить причиной возникновения повышенных усилий в паре конических шестерен, что привело к выходу из строя одной из них.
Люфт (CROWN, Bosch)
Повышенный люфт не только ротора, но и шпинделя может послужить причиной аварийной ситуации.
Болгарка модели CROWN из следующего видео имела повышенный люфт шпинделя. Автор обратил внимание на сильное торцевое биение рабочего инструмента. Работа в таких условиях может привести к разрушению, например, отрезного круга, что создаст небезопасную ситуацию для работающего с болгаркой и окружающих людей. Замену подшипника автор произвел с помощью съемника.
В следующем видео люфт шпинделя имеет ощутимо большую величину. Это обусловлено износом обеих опор подшипниковых узлов — шарикоподшипника, расположенного в крышке корпуса и подшипника скольжения, находящегося в корпусе редуктора. Недостаток смазки — такой вывод делает автор, анализируя дефекты. Следует отметить способ, с помощью которого извлекается из корпуса подшипник скольжения. Калиброванным стержнем (в данном случае направляющая сверла) создается давление на пластичную смазку, плотно заполняющую полость внутреннего диаметра втулки скольжения. Смазка после нагрузки проникает в зазор между втулкой и корпусом и выдавливает втулку из посадочного гнезда.
По аналогии с предыдущими двумя, в следующем видео имеет место люфт шпинделя в болгарке модели Bosch. Здесь показывается, что для устранения дефекта не требуется никакого специального инструмента. Извлечь и заменить подшипники качения и скольжения возможно без применения съемников, используются лишь подручные средства, включая подошедший по диаметру шпингалет.
Неисправности статора
Неисправность подшипниковых узлов ротора может быть причиной выхода из строя обмотки статора. Поэтому заменой подшипников не решить проблему работоспособности болгарки. Требуется владеть способами перемотки обмотки статора. В видео описан способ решения этой проблемы самостоятельно. Главное удачно сделать шаблон и подобрать каркас для намотки медной проволоки (в видео это баллончик от освежителя воздуха).
Автор как-то вскользь упомянул о пропитке готовой обмотке, назвав лишь применяемый пропиточный материал — цапонлак. Насколько представляется, существует определенная технология этой операции. Однако до конца выяснить некоторые вопросы не составит особого труда — главное взять на вооружение основные принципы представленной в видео технологии самостоятельного изготовления обмотки статора.
Сильно греется, причины и решения
Конические редуктора болгарок при работе воспринимают значительные нагрузки. Поэтому во время контакта зубьев при трении выделяется значительное количество тепла. Отвод тепла обеспечивается с помощью обладающего хорошей теплопроводностью материала корпуса редуктора, обдувом крыльчатки и часть тепла отводится смазкой.
В случае замыкания витков обмоток статора или ротора, нарушения контактов в щеточном узле повышается сопротивление цепи, что сказывается на увеличении выделяемого тепла. Если температура корпуса редуктора превышает величину обозначенную нормативами, то причину следует искать в отклонениях от нормальной работы перечисленных выше узлов и деталей болгарки.
В следующих видео показана важность применения требуемой технической документацией материала смазки и своевременность замены отработавшей смазки. Смазка со временем загрязняется абразивными материалами вследствие износа шестерен и при работе с материалами, выделяющими большое количество абразивной пыли (бетон, камень, керамическая плитка и другие подобные). При использовании смазки, не предназначенной для работы в редукторах, шестерни быстро выйдут из строя.
В следующем видео автор предлагает переделать систему контакта щеточного узла. Прежняя включала в электрическую цепь пружинку, которая нагревалась и быстро теряла свои электрические свойства. Предлагаемая система контактов включает в себя детали с относительно большим по отношению к пружинке сечением и позволяют избежать выделение дополнительного тепла.
Комплекс проблем выявился при разборке болгарки в видео. Основным источником повышенного нагрева здесь является пробитая обмотка статора. Кроме нее при ремонте следует заменить разбитый подшипник и щетки.
Как снять редуктор
Некоторые конструкции болгарок, где передний подшипник ротора зафиксирован с помощью плоской шайбы, закрепленной на корпусе винтами, создают проблемы при отсоединении ротора от редуктора. Автор следующего видео предлагает выполнить в крыльчатке технологическое отверстие и через него открутить винты плоской шайбы фиксирующей подшипник. Проблемы в снятии редуктора таким образом можно устранить.
Как поменять
В представленном видео описывается полный технологический процесс разборки, определении дефектных деталей, их замены и последующей сборки болгарки модели Makita. В данной технологии присутствуют общие принципы ремонта для болгарок любых моделей. При разборке редуктора были обнаружены повреждения корпуса, при которых нормальная эксплуатация невозможна. Заменой на новый корпус с установленным механизмом фиксации произведен ремонт редуктора. Кроме этого, были заменены изношенные щетки.
Должен ли греться редуктор новой УШМ
Редуктора болгарок работают с повышенными нагрузками, поэтому корпус даже новых редукторов нагревается. Однако, при наличии качественной смазки и отсутствия технических неисправностей, температура корпуса не должна превышать нормативных значений, представленных в технической документации, прилагаемой к болгарке. Обычно она должна быть в районе 40°С.
Чем смазывать: шрус и прочие варианты
Лучшим вариантом смазки редуктора является марка от фирмы изготовителя самой болгарки. Эта смазка проходит испытания на моделях производителя, поэтому самым лучшим образом подходит к эксплуатации. Главный недостаток — ее дороговизна.
Смазка для редуктора УШМ Makita, 30 грамм. Фото ВсеИнструменты.ру
Пользователи болгарок находят варианты на базе отечественных масел, которые несколько хуже фирменных, но значительно дешевле. Хорошей адгезией обладает автомобильная смазка ШРУС. Если взять ее за основу и добавить жидкое масло МС-20 для получения нужной консистенции, то применение такой смазки в УШМ вполне соответствует условиям работы конической пары шестерен. Подробно о смазке редукторов болгарок можно получить информацию из статьи по ссылке.
Профилактика, обслуживание, диагностика
Проведение профилактики УШМ значительно уменьшает вероятность внезапного выхода электроинструмента из строя. В конечном итоге расходы на ремонтные работы уменьшаются, у болгарки повышаются ресурсные показатели. Необходимо регулярно с периодичностью примерно раз в год (зависит от интенсивности использования болгарки) проводить следующие работы по обслуживанию:
1.Выполнить разборку.
2. Выполнить чистку всех внутренних и наружных поверхностей.
3. Проверить износ графитовых щеток. При необходимости заменить их, выдержав следующий порядок:
Щеточный узел, расположенный на корпусе болгарки Makita GA9020, обеспечивает удобную замену щеток. Фото ВсеИнструменты.ру
4. Определение дефектов редуктора.
5. Осмотр деталей ротора.
6. Осмотреть проводку на нарушение изоляции. Проверить состояние контактов.
7. Выполнить сборку в обратном порядке.
8. Проверить в течение нескольких минут в работе на холостом ходу.
Работы по обслуживанию болгарки не займут много времени, своевременно проведенная профилактика отсрочит проведение затратного ремонта.
Куда обратиться
Если после ознакомления с данной статьей вы решили, что выполнить ремонт своими руками сложно, то существует альтернатива – обратиться к специалистам. Компании, занимающиеся ремонтом и сервисным обслуживанием, представлены в отдельном разделе нашего сайта.
Как убрать люфт редуктора болгарки
Люфт шпинделя (вала) болгарки. Ремонт редуктора УШМ.
Поступила в ремонт шлифмашинка DWT модели WS08-125 TV с жалобой на большой люфт вала болгарки.
Что ж, приступим к ремонту. Для начала открутим четыре винта корпуса редуктора, снимаем крышку вместе с ведомой шестерней и шпинделем.
И видим такую картину: раздолбанную втулку и смазку покрытую частицами съеденного металла этой самой втулки.
Естественно, вал в этой втулке, или если правильно сказать – подшипнике скольжения, будет болтаться как палец в стакане.
Конечно втулку (или подшипник скольжения) нужно заменить. Для этого берем метчик на М10, и тупо его закручиваем во-внутрь.
После того, как метчик упрется в дно редуктора, втулка сама начнет вылезать, останется только вытянуть метчик вместе с изношенной втулкой.
Редуктор после удаления изношенного подшипника скольжения.
Но это не единственная причина люфта вала. Изношен также опорный подшипник, который находится в фланце редуктора, он спрятан под этой большой шестерёнкой.
Чтобы добраться к нему, разбираем и этот узел. Для этого берем съемник стопорных колец, который работает на разжим (если его нет – мучаемся отверткой), снимаем стопорное кольцо и пружинящую шайбу.
Снимаем ведомую шестерню. В этой модели болгарки все детали посажены без больших усилий.
Если руками снять не получается, берем деревянный брусок и бьём по валу редуктора, держа фланец редуктора в руке.
Шестерня при этом слетает сама. Главное не потерять шпонку.
Вот мы и добрались до опорного подшипника. С помощью съемника стопорных колец работающего на сжим, снимаем стопорное кольцо удерживающее подшипник в фланце (крышке редуктора).
После этого деревянным бруском выбиваем вал из подшипника.
Теперь нужно выбить сам подшипник из фланца. Это можно сделать с помощью молотка и какой-то там матери головки на 10.
Тщательно убираем мусор и старую смазку. Для мытья можно использовать бензин, керосин, дизтопливо, антисиликон.
Примерно так должен выглядеть корпус редуктора после очистки.
На этом разборка, диагностика и подготовительные работы закончены, и можно приступать к сборке.
Итак, для устранения люфта шпинделя нам потребуется всего две детали – это подшипник скольжения (втулка) с внутренним Ø 8 мм, и шариковый подшипник качения, для этой модели УШМ – 6201RS.
Сборка редуктора болгарки производится в обратной последовательности. Для начала нужно вставить новый опорный подшипник во фланец редуктора.
Для этого крышку редуктора можно разогреть строительным феном. В разогретый фланец подшипник залетает со свистом, без всякого усилия. Если фена нет, можно разогреть в духовке.
Можно обойтись и без разогрева. Для этого нужно подобрать головку или кусок патрубка под внешний диаметр подшипника, и с помощью легких ударов молотка, запрессовать подшипник во фланец.
А дальше всё просто – ставим стопорное кольцо, устанавливаем вал, не забываем про шпонку.
Устанавливаем ведомую шестерню, пружинящую шайбу и стопорное кольцо.
Так выглядит собранная часть редуктора УШМ.
Проверяем на вращение. Крутится легко, ничего не болтается.
Вставляем подшипник скольжения в посадочное место.
Накладываем смазку в корпус редуктора. Смазки не нужно накладывать слишком много, иначе редуктор будет сильно греться, а двигатель будет испытывать дополнительные нагрузки. Оптимальное количество – чуть меньше половины объема редуктора.
Ставим на место крышку редуктора и закручиваем винты.
Проверяем на люфт, включаем, ставим защитный кожух на место, наслаждаемся выполненной работой.
