что такое силовой каркас дома
Силовой каркас дома
Силовой каркас — основа каркасного строения, то есть, его «скелет». Он обеспечивает дому жёсткость, а также устойчивость против ветровых, снеговых и сейсмических нагрузок. Изготавливают конструкцию из сухого материала, который часто дополнительно обрабатывают антисептическими и антипиреновыми средствами (подробнее об антисептировании каркасного дома) — они надёжно защищают древесину от насекомых и грибка.
Обратите внимание! Для изготовления силового каркаса дома не рекомендуется использовать материалы естественной влажности. При сушке они могут изменять геометрию, что недопустимо.
Силовой каркас дома: из каких элементов состоит
Чтобы построить каркас дома, используют такие элементы:
Фиксация элементов проводится различными крепежами. Например, угловые стойки крепят с помощью стальных оцинкованных уголков. А также используют анкеры, скобы, пластины.
Роль силового каркаса
Все элементы деревянного сооружения решают конкретные задачи, и силовой каркас не стал исключением.
Во-первых, он передаёт нагрузку на основание. При возведении каркасных домов несущие стены отсутствуют. Однако все элементы, используемые в сооружении деревянного «скелета» имеют свой вес. Задача силового каркаса — равномерно распределить нагрузку по всему фундаменту.
Во-вторых, дом должен выдерживать не только собственный вес. Ветровые, снеговые нагрузки, а также сейсмологическая активность способны разрушить строение. Чтобы этого не случилось, дому нужна пространственная жёсткость — то, что обеспечивает каркаса.
В-третьих, при возведении дома к силовому каркасу крепят дверные косяки и оконные рамы, которые также имеют вес. Силовой каркас должен выдерживать и эти нагрузки.
Создание каркаса — только начало строительства. Чтобы в доме можно было бы проживать, его нужно утеплить, красиво отделать изнутри и снаружи. Теплоизоляционные и отделочные материалы тоже что-то весят и крепятся на каркас. Значит, четвёртая функция силового каркаса — выдерживать вес и этих материалов.
Мостики холода — то, что нужно учитывать при сооружении силового каркаса. Чтобы их было, угловые стойки монтируют специальным способом. Нельзя сказать, что это функция «скелета», но эта деталь очень важна.
В нашем каталоге представлено более 130 проектов каркасных домов
Силовой каркас дома: все этапы строительства с видео-инструкцией
Строительство силового каркаса дома является одним из важных этапов, обеспечивающих прочность и долговечность конструкции. Деревянные балки создают необходимую жесткость строения. Только после завершения установки каркаса можно приступать к монтажу ветрозащитных плит и прочих составляющих.
Силовой каркас для каркасного дома: все детали установки
Строительство первого этажа каркасного дома
Создание первого этажа – это начало строительства каркасного дома. Для конструкции нужно выбирать качественную древесину, в зависимости от назначения доски могут иметь разное сечение:
Алгоритм возведения каркасного дома выглядит так:
В проектировании стоит учитывать, будет ли устанавливаться теплый пол. Если его толщина приблизительно 100 мм, стены первого этажа потребуется немного приподнять
Строительство силового каркаса второго этажа
При строительстве второго этажа в каркасном доме, большое внимание стоит уделить его креплению к межэтажному перекрытию. Для этого используются гвозди-сотки. Их забивают, размещая «змейкой» на небольшом расстоянии друг от друга.
В некоторых случаях для межэтажного перекрытия требуются доски с большим сечением. Это нужно учитывать, составляя проект силового каркаса каркасного дома, где пролеты, как и общая площадь, немалых размеров
Для формирования межэтажного перекрытия можно использовать доски сечением 50х200 мм. Не стоит забывать о необходимости сделать вырез для будущего окна между первым и вторым этажом.
Подъем фронтонов каркасного дома
Одним из заключительных этапов создания силового каркаса дома является установка фронтонов и прогонов. В будущем на них лягут стропила и будет произведен монтаж кровли.
Вначале проводятся работы по разметке и подготовке стоек основы, а потом уже непосредственное поднятие фронтонов. После этого, силовой каркас дома считается полностью сформированным.
Если Вы хотите простроить свое жилье загородом – обращайтесь в «АртСтрой». Каркасные дома, фото которых представлены на сайте, можно адаптировать для летнего и зимнего проживания. Звоните, специалисты помогут разобраться во всех нюансах строительства!
Справочник | Лесоматериалы | Деревянное строительство
Вы здесь
Силовой каркас дома
Здание в целом и отдельные его элементы, подвергающиеся воздействию больших статических и динамических нагрузок, должны обладать:
В домах бескаркасной конструкции силовыми элементами дома служат стены. При этом несущими могут быть продольные или поперечные стены, или те и другие вместе. В домах, где силовыми являются только продольные или только поперечные стены (дома с неполным силовым каркасом), для монтажа самонесущих стен устанавливают ригели. В некоторых случаях в домах с неполным силовым каркасом прибегают к безригельной конструкции, когда самонесущие стены опираются непосредственно на фундамент здания.
 |
| Рис. 1. Основные составляющие каркасной конструкции дома : 1 — рама каркаса; 2 — обвязка рам; 3 — чердачное перекрытие; 4 — стропила; 5 — кровля; 6 — дымовая труба; 7 — обрешетка; 8 — стойка; 9 — подкос; 10 — отмостка; 11 — фундаментные столбики; 12 — цокольная перемычка; 13 — цоколь; 14 — цокольное перекрытие; 15 — доски для покрытия полов. |
 |
| Рис. 2. Типовая каркасная конструкция с прямой передачей нагрузок по несущим элементам (размеры в мм): 1 — цоколь (фундамент); 2 — столб фундамента; 3 — нижняя обвязка; 4 — стойка; 5 — обрешетка; 6 — балка чердачного перекрытия; 7 — стропильная нога; 8 — верхняя обвязка; 9 — раскос |
 |
| Рис. 3. Обеспечение конструкционной жесткости каркасной конструкции дома : 1 — колонна; 2 — раскос; 3, 4 — верхняя и нижняя балки обвязок; 5 — лаги; 6 — доски пола; 7 — ригель |
Общая устойчивость и пространственная жесткость здания бескаркасной конструкции обеспечивается ограждающими конструкциями и междуэтажными перекрытиями. Каркасные силовые схемы зданий состоят из колонн (стоек), обвязок, балок, ригелей, раскосов и других элементов, которые вместе с перекрытиями воспринимают все нагрузки, действующие на здание (рис. 2). От воздействия внешней среды помещения защищаются наружными стенами, которые придают каркасу дополнительную жесткость. Каркасный тип здания целесообразен там, где требуются большая свободная площадь помещений, а также в условиях, когда здания воспринимают большие статические и динамические нагрузки. Типы каркасов различают по следующим признакам:
1. По материалам:
2. По устройству горизонтальных связей:
3. По характеру восприятия статических нагрузок:
В зданиях каркасной конструкции пространственная жесткость обеспечивается совместной работой колонн, ригелей и перекрытий, которые образуют геометрически неизменяемую схему (рис. 3). Для обеспечения жесткости в каркас здания могут вводиться дополнительные раскосы, подпорки и связи. Соединения в узлах конструктивно должны обеспечивать необходимую жесткость каркаса.
Дерево или ЛСТК: из чего делать каркас
Содержание
О технологии
Родиной каркасного домостроения считается Скандинавия – там подавляющее большинство малоэтажных строений выполнено по этой технологии. В ее основе лежит силовой, стоечно-балочный каркас, а ограждающие конструкции (стены) – многослойные: «пирог» включает в себя утеплитель, защитные мембраны, обшивку (плитные материалы) и облицовку (отделку). Каркасники признаны легковозводимыми и энергоэффективными конструкциями, а в силу особенностей монтажа, сырьевой базы и скорости строительства – еще и самыми доступными. Немаловажно, что относительно небольшая масса строения позволяет сэкономить и на фундаменте, сделав мелкозаглубленную ленту, столбчатое или свайно-ростверковое основание. По технологии сборки такие дома делятся на две категории:

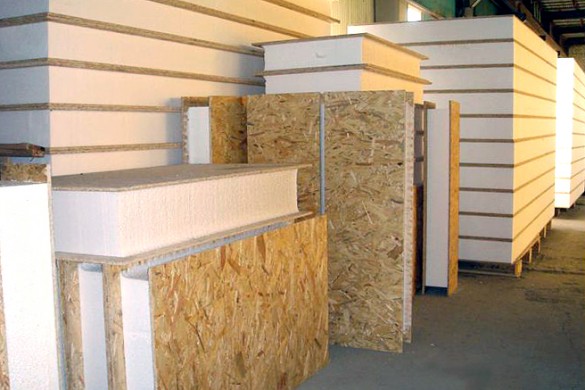

Сборка дома из щитов менее востребована среди частников, так как их самостоятельное изготовление слишком сложное, а заказ готовых домокомплектов не всем по карману. Кроме того, для монтажа потребуется подъемная техника. Исключение составляют конструкции из СИП (структурно изолированных панелей) – между ориентировочно-стружечными плитами (ОСП) – слой утеплителя.
Все элементы панели склеены под прессом, раскрой деталей выполняется согласно выбранному на предприятии же или самостоятельному проекту. Дома из СИП также относятся к каркасно-щитовой категории, хотя полноценный каркас в данном случае отсутствует, так как панели самонесущие. В отличие от крупноформатных щитов, СИП на предприятии нарезаются на мелкие конструкционные элементы, соединяемые между собой непосредственно на стройке. К недостаткам технологии относят необходимость создания эффективной системы вентиляции, которая, впрочем, требуется всем каркасникам, более высокую, по сравнению с рамочным каркасом, стоимость и пенополистирол в качестве утеплителя. Выбирают же такие дома как за скорость строительства, так и за относительную «дуракостойкость» – при сборке дома наемными силами меньше вероятность отступления от технологии.
Долго маялся муками выбора, гору материалов в интернете перелопатил, наконец, определился – буду строить из СИП. Даже из одного соображения, что при таком строительстве у работяг просто физически меньше возможностей накосячить, случайно или по незнанию. У СИП тоже есть подводные камни, но мне кажется, тут меньше зависишь хотя бы от банальной порядочности строителей. Ну не будут же они специально из панели пенопласт выковыривать.
Что представляет собой силовой каркас каркасного дома?
Силовой каркас — это несущая пространственная конструкция, на основании которой строятся стены и перегородки каркасного деревянного жилья. Для производства отдельных его элементов используются доски, заготовленные из древесины хвойных пород. Детали сборки каркаса стен и перегородок и требования к его обустройству подробно изложены в СП 31-105-2002.
Устройство деревянного силового каркаса
Классический силовой несущий каркас по финской технологии строительства жилых домов состоит из следующих основных узлов и деталей:
Также к силовому каркасу относится верхняя обвязка. В одноэтажных проектах она нужна для монтажа стропильной конструкции. В полутораэтажных и двухэтажных каркасных проектах верхняя обвязка первого уровня служит для упора стоек стен второго уровня.
Основные требования к обустройству силового деревянного каркаса
В вышеупомянутом СП к силовому каркасу финского дома предъявляются следующие основные требования:
