Дефектовка поршня
Дефектовка — определение причин поломки мотора по состоянию его деталей. Глубоко заблуждаются те, кто считает, что перебирать старые железки просто бессмысленно, выкинем их и поставим новые. Такой подход моториста к работе нередко приводит к тому, что отремонтированный мотор снова ломается, не проехав и пары сотен километров. А всё потому, что при ремонте моторист устранил только последствия, не выявив Причины «болезни».
В поршневом двигателе внутреннего сгорания, как видно из названия, поршни стоят самыми первыми в цепочке деталей и узлов, которые превращают энергию сгорания в механическую работу. Их роль в исправной работе двигателя чрезвычайно важна, поэтому именно с поршней мы и начнем дефектовку двигателя.
На него действуют механические нагрузки от давления газов и сил инерции, высокие тепловые нагрузки в периоды непосредственного соприкосновения его с горячими газами при сгорании топлива и расширении продуктов сгорания. Дополнительно поршень нагревается от трения о стенки цилиндра.
Поршни двигателей внутреннего сгорания должны иметь достаточную прочность, жесткость при незначительной массе (для уменьшения сил инерции), обладать высокой теплопроводностью и износостойкостью. В современных двигателях наибольшее распространение получили поршни из алюминиевых сплавов. Такие материалы по большинству своих параметров удовлетворяют требованиям, предъявляемым к поршням. Но одним из недостатков алюминиевых сплавов является их низкая тепловая стойкость (повышение температуры до 300 °C приводит к снижению механической прочности алюминия на 50-55 %)
Внимательно осмотрите поршни для определения их износа.
Дефект 1. Повреждения верхней части поршня
Слишком высокая температура сгорания.
Отсутствие охлаждения поршня через масляные каналы в нём.
Действия:
Проверьте систему питания и при необходимости отрегулируйте. Прочистите масляные каналы. При наличии сильных повреждений замените поршни на новые.
Дефект 2. Местные задиры на поршне
Недостаток смазки в паре «поршень-цилиндр».
Повышенная температура поверхности цилиндра.
Деформация цилиндра.
Действия:
Замените повреждённые детали на новые. Проверьте смазку и правильность работы системы смазки (масляный насос, фильтр и т.п.).
Дефект 3. Радиальные трещины в камере сгорания
Воздействие чрезмерно высокой температуры на днище поршня — результат перегрузки двигателя.
Действия:
Замените повреждённые детали на новые.
Дефект 4. Эрозия и выжженные места на днище поршня (для дизеля)
Неправильное опережение впрыска.
Повреждение, подтекание форсунок, неправильно установленные форсунки.
Действия:
Проверьте и отрегулируйте систему впрыска топлива. Проверьте цилиндр на наличие повреждений. Замените повреждённый поршень.
Дефект 5. Эрозия «юбки» поршня в области отверстия под палец
Неправильная установка стопорных колец или старые стопорные кольца, в результате чего они выпали, и поршневой палец торцевой стороной контактировал с цилиндром.
Поломка стопорных колец — как результат несоосности поршневого пальца и коленчатого вала, погнутого шатуна, из-за конусности шеек коленчатого вала или большого осевого смещения коленвала.
Действия:
Устраните повреждения цилиндра двигателя. Проверьте соосность поршневого пальца и коленчатого вала, устраните осевой зазор на коленвале. При замене поршней убедитесь, что стопорные кольца установлены правильно.
Дефект 6. Задиры поршня с серьёзными повреждениями в нижней части «юбки»
Недостаток смазки.
Недостаточный зазор между поршнем или цилиндром.
Деформация гильзы.
Общий перегрев двигателя.
Недостаточная циркуляция охлаждающей жидкости (местный перегрев).
Действия:
Проверьте цилиндры и систему охлаждения. Замените повреждённые детали, устраните неисправности.
Дефект 7. Разрушение перемычек между канавками колец
Использование топлива с низким октановым числом.
Высокое давление сгорания — результат неправильной регулировки впрыска или использования при запуске двигателя аэрозолей, увеличивающих степень сжатия.
Действия:
Замените поршень и кольца. Проверьте регулировки.
Дефект 8. Износ канавок под поршневые кольца
Дефекты могут быть и не столь ярковыраженными, поэтому в обязательном порядке прочистите канавки под поршневые кольца и оцените их износ. Сделать это можно следующим способом. Возьмите новый комплект поршневых колец либо калибр подходящей толщины. Кольцо вставляем в соответствующую канавку и с помощью щупа проверяем зазор между поршнем и кольцом.
Допустимый зазор — не более 0,15 мм. Если зазор больше — поршень отбраковывают, даже если по прочим пунктам проверки он вас устроил. Больший зазор говорит о полной выработке ресурса и необходимости полноценного ремонта двигателя. Если по всем вышеизложенным параметрам поршень пригоден к дальнейшей эксплуатации, необходимо провести диагностику блока. Практика показывает, что очень часто при вполне исправных поршнях блок может иметь сильный износ, и наоборот — «смерть» поршня не означает «смерть» блока.
Изготовление и восстановление поршней
Появилась возможность изготавливать и восстанавливать поршня из практически убитых.
Изготовление возможно поршней практически любых размеров, как кованных так и литых.
По стоимости от 3000 рублей за поршень
Вот как пример восстановление поршней от двигателя mercedes m273, поршня с массовыми задирами.
Если есть вопросы по ремонту и обслуживанию звоните, мы с радостью ответим на все ваши вопросы.
Тел. 8 (495)720-35-13
Адрес: г.Москва, ул.Азовская, дом 28Б, строение 4. Синее здание, первая линия.
Сайт: arkservice.ru
Будем рады видеть вас у нас в instagram
Наша страница на DRIVE2:
Комментарии 45
Здравствуйте. С20ХЕ безвтык поршни делаете?
здравствуйте! скажите сколько по времени занимает восстановление поршней? и какой срок службы у восстановленых поршней?
к сожалению нет, только замена поршневой и перегильзовка
но сами поршня изготовите же?
привет. на снегоход поршня делаете?
Доброго вечера, к сожалению нет
Скажите изготовите поршни на мотор volvo 2.5t коварные у меня 4порнч есть нужен 5й или всё 5шт. Спасибо
К сожалению на данный момент оснастки только на МБ и кайена
Добрый день, надо восстановить поршень на двигатель Даф
Напоминалка для тех, кто самолично перебирает двигатель ВАЗ 2108-2112
После разборки двигателя тщательно очистите, промойте и просушите все детали.
1. Очистите головку поршня от нагара. Если на поршне есть задиры, следы прогара, глубокие царапины, трещины, замените поршень. Прочистите канавки под поршневые кольца. Это удобно делать обломком старого поршневого кольца.
2. Прочистите отверстия для стока масла подходящим куском проволоки.
3. Проверьте зазоры между кольцами и канавками на поршне.
Номинальный зазор поршневых колец, мм:
верхнее компрессионное кольцо 1 — 0,04-0,075;
нижнее компрессионное кольцо 2 — 0,03-0,065;
маслосъемное кольцо 3 — 0,02-0,055.
Предельно допустимый зазор для всех поршневых колец — 0,15 мм.
4. Наиболее точно зазоры поршневых колец можно определить промером колец и канавок на поршне. Для этого замерьте микрометром толщину поршневого кольца в нескольких местах по окружности, затем…
5. …с помощью набора щупов измерьте ширину канавок также в нескольких местах по окружности. Вычислите средние значения зазоров (разница между толщиной поршневого кольца и шириной канавки). Если хотя бы один из зазоров превышает предельно допустимый, замените поршень с кольцами.
8. Если зазор меньше 0,25 мм, аккуратно сточите надфилем торцы поршневого кольца.
9. Проверьте зазоры между поршнями и цилиндрами. Зазор между поршнями и цилиндрами определяется как разность между замеренными диаметрами поршня и цилиндра. Номинальный зазор между поршнями и цилиндрами равен 0,025-0,045 мм, предельно допустимый — 0,15 мм. Если зазор между поршнями и цилиндрами не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор между поршнями и цилиндрами был как можно ближе к номинальному. Если зазор между поршнями и цилиндрами превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера. Измерьте диаметр поршня на расстоянии 55 мм от его днища в плоскости, перпендикулярной поршневому пальцу.
Рис. 4.9. Места измерения зазоров цилиндра
10. Затем измерьте диаметры цилиндра в двух перпендикулярных плоскостях (см. рис. 4.9.) (вдоль В и поперек А блока цилиндров) и в четырех поясах (1, 2, 3 и 4). Для этого необходим специальный прибор — нутромер.
11. При замене деталей шатунно-поршневой группы необходимо подобрать поршни к цилиндрам по классу и одной группы по массе, а также поршневые пальцы к поршням по классу и шатуны по массе. Для подбора поршней к цилиндрам вычислите зазор между ними.
Для удобства подбора поршней к цилиндрам цилиндры и поршни в зависимости от диаметров делят на пять классов: А, В, С, D, Е (табл. 4.1).
В запасные части поставляются поршни номинального размера трех классов А, С, Е и двух ремонтных размеров. Первый ремонтный — увеличенный на 0,4 мм, второй — на 0,8 мм.
По массе поршни разбиты на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе автомобилей ваз 2108, ваз 2109, ваз 21099 должны устанавливаться поршни одной группы. Для поршней ремонтных размеров в запчасти поставляются кольца ремонтных размеров, увеличенных на 0,4 мм и на 0,8 мм. На кольцах первого ремонтного размера выбито число «40», на кольцах второго ремонтного размера — «80».
Таблица 4.1 Номинальные размеры цилиндров и поршней
Класс Диаметр, мм
цилиндра поршня
А 82,00-82,01 82,00-82,01
В 82,01-82,02 82,01-82,02
С 82,02-82,03 82,02-82,03
D 82,03-82,04 82,03-82,04
Е 82,04-82,05 82,04-82,05
12. На блоке цилиндров группа цилиндров выбивается на нижней плоскости блока (привалочная плоскость под масляный картер) напротив каждого цилиндра. 13. На днище поршня выбиваются следующие данные:
1 — класс поршня по отверстию под поршневой палец;
2 — класс поршня по диаметру;
3 — стрелка, показывающая направление установки поршня;
4 — ремонтный размер (1-й ремонтный — треугольник, 2-й ремонтный — квадрат);
5 — группа по массе (нормальная «Г», увеличенная на 5 г «+», уменьшенная на 5 г «-»).
14. Поршневые пальцы с трещинами замените. Поршневой палец должен легко входить в поршень от усилия большого пальца руки. Вставьте поршневой палец в поршень. Если при покачивании поршневого пальца ощущается люфт, замените поршень. При замене поршня подберите к нему поршневой палец по классу
Таблица 4.2 Классы поршневых пальцев, поршней и шатунов
Размерная группа Модель двигателя ВАЗ 2108
Диаметр цилиндра, мм Диаметр поршня, мм
А 76,00-76,01 75,965-75,975
В 76,01-76,02 75,975-75,985
С 76,02-76,03 75,985-75,995
D 76,03-76,04 75,995-75,005
Е 76,04-76,05 75,005-75,015
Размерная группа Модель двигателя ВАЗ 21083
Диаметр цилиндра, мм Диаметр поршня, мм
А 82,00-82,01 81,965-81,975
В 82,01-82,02 81,975-81,985
С 82,02-82,03 81,985-81,995
D 82,03-82,04 81,995-82,005
Е 82,04-82,05 82,005-82,015
(табл. 4.2). Поршневые пальцы разбиты по диаметру на три класса (1-, 2-, 3-й) через 0,004 мм. Класс поршневого пальца маркируется на его торце краской. Класс поршня по пальцу выбивается на днище поршня, класс шатуна по пальцу — на крышке шатуна.
15. Замените сломанные поршневые кольца и расширитель маслосъемного кольца.
16. Замените сломанные или треснувшие стопорные кольца, удерживающие поршневой палец. Концы стопорных колец должны находиться в одной плоскости. Погнутые кольца замените.
17. Замените погнутые шатуны. Замените шатун, если во втулке 1 верхней головки есть задиры и глубокие царапины. Замените шатун, если при разборке двигателя было обнаружено, что шатунные вкладыши провернулись в шатуне.
ПРЕДУПРЕЖДЕНИЕ
Шатуны обрабатывают совместно с крышками, поэтому их нельзя разукомплектовывать.
18. Вставьте поршневой палец в верхнюю головку шатуна. Если при покачивании поршенвого пальца ощущается люфт, замените шатун. Шатуны в сборе с крышками по массе верхней и нижней головки разделены на классы (табл. 4.3).
Таблица 4.3 Класс шатуна по массе верхней и нижней головки
Масса головок шатуна, г Маркировка
верхний нижний буквой краской
184+2 489±3 Ф Красный
495+3 Л Зеленый
501±3 Б
188+2 489+3 X
495±3 М
501+3 В
192+2 489±3 Ц
495±3 Н
501+3 Г Голубой
19. В двигателе автомобилей ваз 2108, ваз 2109, ваз 21099 должны устанавливаться шатуны одного класса. Маркировка шатуна наносится на крышке шатуна: 1 — класс шатуна по массе (буква или краска), 2 — класс шатуна по поршневому пальцу.
20. Если на поверхностях, по которым работают сальники, есть глубокие риски, царапины, забоины, коленвал необходимо заменить.
22. Если на коренных и шатунных шейках коленвала 1 есть незначительные задиры, риски, царапины, нужно прошлифовать шейки коленвала до ближайшего ремонтного размера. Работу по шлифовке шеек коленвала рекомендуется выполнять в специализированной мастерской. После отполируйте шейки коленвала и притупите острые кромки фасок масляных каналов 2 абразивным конусом. Промойте коленвал и продуйте сжатым воздухом масляные каналы. Овальность и конусность всех шеек коленвала после шлифовки не должна превышать 0,005 мм. После шлифовки шеек коленвала установите вкладыши ремонтных размеров. 23. Если на рабочих поверхностях упорных полуколец есть задиры, риски и отслоения, замените полукольца. На полукольцах запрещается проводить любые подгоночные работы.
24. Измерьте осевой зазор коленвала. Для этого установите коленвал и упорные полукольца в блок цилиндров и затяните болты крепления крышек коренных подшипников (см. «Сборка двигателя»).
29. Тщательно прочистите и промойте масляные каналы коленвала.
30. Не рекомендуется выпрессовывать заглушки самостоятельно, для этого обратитесь в специализированную мастерскую.
31. Тщательно очистите поверхности блока цилиндров от остатков старых уплотнительных прокладок. Внимательно осмотрите блок. Если обнаружите трещины, блок надо заменить в сборе с крышками коренных подшипников.
32. Проверьте герметичность рубашки охлаждения блока цилиндров. Для этого заглушите отверстие под водяной насос (установив водяной насос с прокладкой) и залейте Тосол-А40 в рубашку охлаждения. Если в каком-нибудь месте заметна течь, значит, блок цилиндров негерметичен и блок цилиндров надо заменить.
33. Осмотрите цилиндры. Если на зеркале цилиндров есть царапины, задиры, раковины и пр., расточите цилиндры под ремонтный размер (эту работу рекомендуется выполнять в специализированной мастерской) или замените блок цилиндров. При различных дефектах глубиной более 0,8 мм блок цилиндров ремонту не подлежит и блок цилиндров надо заменить.
34. Очистите нагар в верхней части цилиндров. Если там образовался поясок вследствие износа цилиндров, снимите его шабером. Проверьте износ цилиндров, замерив диаметры цилиндров.

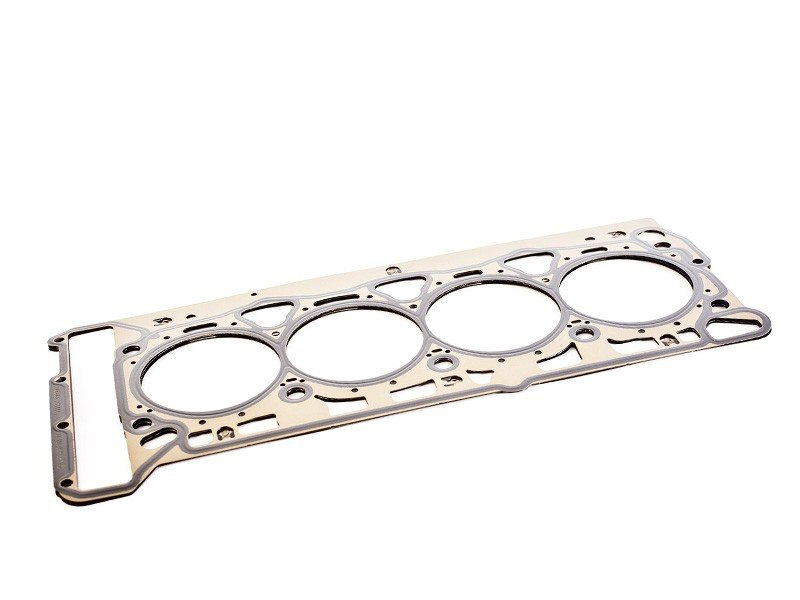

Расточка двигателя под ремонтные поршни, толщина прокладки и степень сжатия
Друзья всем отличного дня! 🙂
Еще немного нудной теории. Изучая материал обнаружил очень интересный калькулятор который считает степень сжатия в зависимости от параметров двигателя: размера и хода поршней, толщины прокладки, объема камеры сгорания и др., особая его ценность, что там заранее очень приличный выбор предустановок VAG-овских двигателей. Все параметры автоматом забиваются при выборе того или иного движка, а дальше можно играть толщиной прокладки, размером поршней и др.
Что меня ОЧЕНЬ удивило — это то, как сильно влияет небольшая расточка двигателя на СЖ. Например мой случай, штатная СЖ CJX мотора — 9.3, при установке ковки я расточил цилиндры со стоковых 82.5 на 83мм. Меняем в этом калькуляторе 82.5 на 83 и получаем, что СЖ у меня уже 9.4!
Более того, для гарантии ровности про сборке снималось по 0.1мм с ГБЦ и блока цилиндров, итого 0.2мм. Это равносильно уменьшению толщины прокладки с 0.9 до 0.7, ставим 0.7 толщина прокладки в этот калькулятор и получаем СЖ 9.56!
Вот так уот! Оказывается СЖ у меня уже давно не 9.3, а 9.56! А я то думал, что это у меня после установки ковки турбина начала выходить на спул чуть раньше и требования мотора к топливу выросли, а вот оказывается как.
Так что при модернизации двигателя, друзья, учитываете все параметры заранее, не будьте как я! 🙂 И я надеюсь, что этот инструмент вам в этом поможет.
Правильный капитальный ремонт двигателя
Посвящается тем, кто к нам уже обращался или обратится в будущем с просьбой вида «У меня двигатель нормальный, но немного подуставший. Можно ли за 5 минут и 5 копеек сделать что-нибудь, чтобы проездить на авто еще лет 10».
Представляем вашему вниманию очередную статью концептуального характера, где мы рассказываем что же такое правильный капитальный ремонт двигателя. Именно правильный, основанный на знаниях, а не мифологемах из серии «замени маслосъемные колпачки и будет тебе счастье».
Начнем как всегда с мифов и предубеждений. Основных их два:
Миф № 1. «После капитального ремонта двигатель долго не проходит, капитальный ремонт – плохая идея».
Включим логику. Конечно, ведь при ремонте используются те же операции, что и при изготовлении. Следовательно, и новый двигатель производить – плохая идея. Зря производители вообще изготавливают двигатели. Лучше ходить пешком или собирать двигатели готовыми, с деревьев, где они, по всей видимости и растут, на Марсе и на Луне.
А теперь оставим юмор. При ремонте ДВС используются все те же операции, что и при изготовлении нового. Точка. При капитальном ремонте двигатель восстанавливается до состояния нового, и лишь в некоторых случаях ресурс его будет уступать ресурсу нового – например, при растачивании цилиндров некоторых японских дизелей, таких как 4M40, имеющих цементацию на поверхности цилиндров, этот слой срезается и заменяется гильзой. Да, ресурс такой детали наверняка меньше нового оригинального блока, однако он более чем достаточен, и, в свою очередь, будет намного больше ресурса «контрактного» двигателя, пробег которого, как правило, уже далеко за 100 000 км, а то и больше. Случаи же покупки абсолютно новых японских двигателей нашими гражданами довольно редки, и, честно говоря, нам неизвестны. Шутка ли дело, купить двигатель за 1 млн рублей на старый автомобиль стоимостью в 200 — 300 тысяч.
Но в некоторых случаях ресурс двигателя будет даже больше нового. Например, при ремонте двигателей из надоевшего всем Алюсила или Никосила — двигателей, где применен полностью алюминиевый блок цилиндров. В этом случае в блок устанавливаются чугунные гильзы, чем устраняются просчеты конструкторов, создавших эти одноразовые чудо-моторы. Почему просчеты? Да потому, что многие фирмы переходят обратно на старый добрый чугун. Практика показала, что преимуществ у таких двигателей нет. Ресурс незначителен, ремонтопригодность отсутствует. Велосипед изобрели, добились ресурса в 100 тысяч км вместо 300 и, потеряв часть клиентов, вернулись назад, в будущее.
Почему же жив этот миф? Причин несколько.
Первая – в недалеком прошлом огромное количество «контрактных» (а если называть вещи своими именами бэушных) двигателей с пробегом около 100 000 км и, следовательно, с неплохим запасом ресурса, да еще и с небольшой ценой. Например, когда-то старый добрый и неубиваемый 4A-FE стоил 12 — 15 тысяч рублей. Какой смысл его ремонтировать? Поменяли, а старый сдали в металл, и еще можем ездить 200 000 км, а то и больше.
Вторая, частично вытекающая из первой, а частично самостоятельная – это, пожалуй, как ни странно, клиенты, не готовые платить за ремонт деньги. Не готовы платить за услугу, готовьтесь к тому, что, когда эта услуга вам потребуется, оказать ее будет, к сожалению, некому.
Третья – автомеханики-залепушники. Без демонтажа мотора поменяют кольца и в добрый путь. И это называется капитальный ремонт. Если двигатель не демонтируется, о каком качестве может идти речь? В изношенные цилиндры новые кольца. Только не надо говорить, что износа может не быть в блоке: он есть, как же ему не быть за 300 000 км пробега? Цилиндр уже не цилиндр, а конус в одном сечении и эллипс в другом. Вкладыши старые – они же в порядке, пусть и в порядке, а каналы кто чистить будет, а блок шлифовать? Не нужно? Пусть блок шлифовать и не нужно порой, но делать надо правильно, а не «на удачу» или исходя из принципа «и так сойдет». В итоге – год или 20000 км пробега, а то и того меньше, и мотор снова задымил. Или по причине забившегося маслоканала «тук-тук-тук».
Исходя из работы таких механиков автовладельцы делают простой вывод — капремонт ненадолго. Да нет, уважаемые автовладельцы, это был не капитальный ремонт, а то, что мы называем «на продажу». Или же вы хотели «дешево»? Извольте – на все деньги. И с гарантией, разумеется, до ворот.
Миф № 2. «Ой как дорого, лучше я куплю контрактный или продам автомобиль».
Мы не знаем что кому лучше, может лучше и правда продать автомобиль и ходить пешком.
Особенно нас умиляет порой сравнение стоимости ремонта ДВС и стоимости самого автомобиля. Как это можно сравнивать, непонятно. Проездили 20 лет на машине и нет денег на ремонт двигателя? Извините, не тратьте время на пустые телефонные разговоры. Такие клиенты не нужны никому, разве что гаражным залепушникам. Но скупой платит дважды, как говорилось выше.
Что же касается контрактного двигателя, то это «кот в мешке». Всегда. Да, мы устанавливаем контрактные двигатели и подбираем их для клиентов, и даже даем гарантию, но подбор каждого дается в последнее время с трудом: двигателей с достаточным остатком моторесурса в Японии не бесконечно, особенно для машин в возрасте.
Посмотришь такой двигатель – весь в отложениях снаружи, нагар под клапанной крышкой. Себе точно бы не купили такой. А, учитывая наш ответственный подход, клиенту такой тем более не предложим.
В связи с двукратным удешевлением рубля по отношению с основным валютам 3 года назад покупка «контрактного» двигателя и его замена в настоящее время примерно сопоставима по цене с капитальным ремонтом старого. И здесь два варианта решения: сыграть в лотерею или же довести имеющийся двигатель до состояния нового.
Что ж, дочитали до этого момента и у вас возникло желание кинуть в нас табуреткой или написать негативный комментарий из серии «полегче с клиентами, а то так всех растеряете»? Если да, то, пожалуйста, закройте это окно, такие «клиенты» нам точно не нужны, а если же интересно и дальше читать, мы будем рады.
Итак, правильный капитальный ремонт двигателя требует немало усилий квалифицированных специалистов, причем часть работ подавляющее большинство автосервисов не в состоянии выполнить своими силами вследствие отсутствия необходимого оборудования. Да оно и не нужно – каждый должен заниматься своим делом. А оборудования требуется немало, но обо всем по порядку.
Этапы капитального ремонта следующие:
I. Диагностика.
Сначала двигатель диагностируется на предмет необходимости того самого ремонта. Сканер – в сторону! Компрессометр, глаза, видящие синий дым, и нос, его ощущающий – наше всё. А также масляный щуп долой, и проверим «сапунит» или нет. Это знает каждый моторист.
II. Снятие двигателя.
Приговоренный двигатель обязательно снимается с автомобиля. Других вариантов нет. Не придуманы еще станки, способные расточить блок в тесном подкапотном пространстве, да и никогда придуманы не будут, потому что такое понятие как жесткость системы СПИД не позволит этого. Болезнь тут ни при чем — СПИД расшифровывается как «Станок-Приспособление-Инструмент-Деталь».
III. Полная разборка и дефектовка двигателя.
Начнем с блока цилиндров. Как правило, он имеет износ, видимый зачастую невооруженным глазом, и использование измерительного инструмента для дефектовки не требуется. В зависимости от конструкции необходимо или растачивание под ремонтный (увеличенный) размер, или гильзование под стандартный размер, или замена поршневой в сборе (в случае конструкции с «мокрыми гильзами»). Обязательно блок осматривается на наличие трещин и иных повреждений.
Справедливости ради отметим, что бывают исключения, когда двигатель недавно ремонтировали или же он еще не выработал ресурс и по какой-то причине (обрыв ремня и т. п.) пострадали клапаны, поршни, а цилиндры не имеют значительного износа. Но такие случаи редки, и рассматриваются отдельно.
В каждом конкретном случае принимается решение, что требует замены, а что нет. Но всегда двигатель разбирается полностью и дефектуется. Например, при гидроударе (заехали в воду) часто деформируются шатуны. Также бывают случаи, когда двигатель не имеет заметного износа цилиндро-поршневой группы, компрессия в норме, но имеет место большой расход масла. Причиной этому являются «залегшие» маслосъемные кольца. Возможно, когда-то очень много проехали без замены масла, скажем тысяч 15 — 20. При этом масло, выработав свой ресурс, закоксовалось и маслосъемные кольца лишились подвижности. Также закоксовались специальные отверстия в поршнях, через которые масло, снятое маслосъемным кольцом со стенок цилиндра, отводится в картер. Такие отверстия бывает сверлом прочистить тяжело. Какая уж тут «раскоксовка». При незначительной закоксованности мотора раскоксовки типа «Лавр» помогают очень хорошо, и бывает расход масла почти полностью прекращается без дорогостоящего ремонта двигателя.
Но мы немного отвлеклись от темы, вернемся собственно к капремонту.
Далее рассмотрим все возможные варианты действий:
1. Двигатель имеет ремонтные размеры поршней.
Нам повезло – перед нами хороший и правильный двигатель. Покупаем ремонтные поршни, кольца, над блоком производим несколько операций: измерение цилиндров, плоскостности блока, растачивание (или гильзовка), хонингование. В случае, если плоскость не пострадала, а также не было провернутых вкладышей, треснутого коленвала и прочих «радостей», износ вкладышей равномерен, «постель» (цилиндрическая поверхность, на которую устанавливаются коренные вкладыши) можно не измерять, но лучше все же сделать это, для успокоения души. В случае значительных повреждений блок тщательно проверяется на предмет деформаций, и иногда бывает, что вовсе не подлежит ремонту. Тут можно приобрести блок с двигателя «в разбор» и произвести ремонтные операции на нем.
2. Поршни ремонтных размеров очень дороги или недоступны.
Не беда, можно загильзовать блок под имеющиеся поршни, но тогда нужно обязательно проверить поршни на повреждения, а также на износ канавок под поршневые кольца. Необходимые параметры есть в спецлитературе.
А можно и изготовить поршни. Как? Да очень просто, есть специализированные фирмы, например, компания Поршни.РФ – спасибо ребятам, изготовили нам поршни ремонтного размера для двигателя 4A-GE да под кольца от 4A-FE. Таким образом, мы убили 2-х зайцев – сэкономили на поршнях, как ни странно они дешевле оригинальных, но по заявлению производителя обладают большей прочностью в силу технологии изготовления, а также применили более дешевые кольца от двигателя 4A-FE. В чем разница между ними? В толщине маслосъемного кольца.
3. Двигатель не имеет ремонтных размеров.
Или гильзуем под стандарт, или изготовим на заказ поршни ремонтного размера. Но тут уже конструкторская работа.
4. Двигатель алюминиевый.
Гильзуем. Таким способом можно восстановить практически любой одноразовый мотор, кроме, пожалуй, самых свежих. Там маркетологи приложили руку, сделав все настолько тонким, чтобы двигатель можно было только выбросить.
IV. Станочные и иные работы.
Растачивание (не важно блок или гильза), далее операция хонингования цилиндров. В результате на поверхности наносятся «царапины» определенного вида, способствующие удержанию масла. Без «хона» двигатель работать будет, но недолго)
В заключение плоскость блока шлифуется, так как желание разбирать двигатель повторно из-за течи масла, антифриза, прорыва газов у нас отсутствует полностью.
Для этих операций требуются вертикально-расточной, хонинговальный и плоскошлифовальный металлорежущие станки, точный измерительный инструмент, куча всевозможной оснастки, а также мастер-станочник хорошей квалификации, знающий свое дело. И эта работа стоит денег. Как видите, все серьезно, никаких работ из серии «поменяли кольца на месте». Поменять кольца без снятия можно в 10 % случаев – неизношенный блок, залегшие кольца, блок чугунный, как мы писали выше. Но это – редкость. В основном двигатель, попадающий к нам на ремонт, уже порядком изношен.
Переходим к шатунам – они проверяются на деформации, повреждения, на круглость отверстий. Претензий нет – оставляем. Есть – заменяем. С обязательной подгонкой по весу.
Коленчатый вал – проверка на призмах, измерения, в случае отклонений – шлифовка в ремонтный размер, чистка каналов — обязательно, проверка балансировки на станке. Обязательно после шлифовки финишная обработка отверстий маслоканалов вручную наждачной бумагой, наклеенной на шарик. Мелочь, а необходимая. Иначе острая кромка, получающаяся после шлифовки, может повредить вкладыш.
В данном случае нужен уже круглошлифовальный станок, а также балансировочный станок и как всегда технологическая оснастка, измерительный инструмент.
Головка блока цилиндров – проверяется сначала визуально. Принимается решение о замене или использовании ГБЦ повторно. Далее она проверяется на герметичность, шлифуется.
Клапаны, седла, направляющие, распредвал, постель осматриваются, измеряются, в случае необходимости заменяются. За этой фразой порой скрывается необходимость в приобретении жидкого азота, иначе не заменить седло клапана. Но это редкость, зачастую проще приобрести «контрактную» головку и довести до ума ее.
Демонтируются маслосъемные колпачки и с особой аккуратностью выбрасываются в мусорное ведро.
Клапана притираются, в отдельных случаях сначала восстанавливаются фаски на седлах – 30, 45 и 60 градусов специальным инструментом, называемым шарошками, или фрезами.
Затем устанавливаются маслосъемные колпачки, пружины и пр., толкатели, распредвал. Регулируются тепловые зазоры.
При сборке головки блока используется динамометрический ключ.
Излишне говорить, что все детали тщательно моются до операций по ремонту и после, перед сборкой.
V. Сборка двигателя.
Блок устанавливается на специальный стенд, поворачивается постелью вверх. В постель и в бугели устанавливаются вкладыши, которые после установки смазываются трансмиссионным маслом. Оно обладает высокой вязкостью и защитит вкладыши от повреждения при первоначальной прокрутке. Использовать моторное масло для сборки мотора в данном случае неправильно. Бойтесь и трепещите адепты «полной замены масла», «промывок», «откачек», «оригинальных масел» и продолжайте молиться своим богам. Да, трансмиссионка смешается с моторным маслом. И что? И ничего. Столовая ложка погоды не сделает, тем более что масло через пару тысяч нужно менять, а пользы от вязкой трансмиссионки много, при запуске. Еще можно использовать специальную пасту LM-48 от Liqui Moly, добавив туда все того же маслица.
Коленчатый вал аккуратно устанавливается в блок, бугели по очереди протягиваются и проверяется после протяжки каждого бугеля свободное вращение вала. Если все нормально, вал должен без особых усилий вращаться «от руки». Тут слово «притрется» вообще никак не подходит. При сборке есть много нюансов, которые мы здесь описывать не будем, желающие собрать двигатель самостоятельно могут ознакомиться со спецлитературой и неплохими каналами в YouTube, например, «Теория ДВС».
Далее устанавливаются поршни с шатунами, вал еще раз проверяется на вращение, которое будет уже более тугим.
Прокладка головки блока, сама головка, весь необходимый крепеж протягивается динамометрическим ключом и двигатель собирается полностью.
В некоторых случаях двигатель можно завести на стенде, но, как правило, он устанавливается на автомобиль и первый запуск и обкатка производится уже непосредственно на авто.
VI. Обкатка.
Что же обкатывается в двигателе? Обкатываться там по большому счету нечему, кроме пары кольцо-цилиндр. Существуют рекомендации по режимам работы двигателя в первые тысячи километров – не превышать скорость 60 — 70 км/ч и не перегружать двигатель (то есть не двигаться на повышенных передачах с пониженной скоростью и высокой нагрузкой). Первоначально же двигатель обкатывается на холостых оборотах. Если же не соблюдать режимы при обкатке, то может произойти локальный перегрев с разрушением цилиндро-поршневой группы, так как плохо приработавшиеся компрессионные кольца слабо передают тепло от поршня к цилиндру.
В случае качественного проведения ремонта и обкатки клиент получает двигатель, ресурс которого не уступает ресурсу нового агрегата.
Подытожим, для успешного осуществления капитального ремонта ДВС от автосервиса требуется наличие квалифицированного персонала, помещения, приспособлений и инструментов для демонтажа/монтажа и разборки/сборки мотора, а также наличие собственных персонала и станков для проведения работ по обработке металла, либо наличие подрядных организаций, способных выполнить работы по растачиванию, хонингованию, шлифованию с должным уровнем качества.
Теперь пара слов о ценах.
Мы надеемся, что этой статьей сумели показать какой высокой квалификации, каких больших затрат времени, а также какого разнообразного оборудования и инструмента требует капитальный ремонт двигателя. Поэтому относительно дешевыми эти работы быть не могут. Да и стоимость запчастей составляет немалую долю в цене ремонта.
Для большинства бензиновых двигателей объемом 1,5 – 2 литра стоимость капитального ремонта в нашем автосервисе составляет 65 – 75 тысяч рублей «под ключ», то есть включая демонтаж/монтаж, собственно капитальный ремонт, необходимые запчасти, а также расходные материалы, в том числе моторное масло, антифриз, масляный и воздушный фильтры.
Для дизельных двигателей – от 100 тысяч.
Для примера приведем некоторые наши работы в прошлом месяце:
— Ремонт двигателя 4M40T MMC Delica — 121 000 рублей (включая ремонт турбины, новый шкив ДВС, настройку топливной аппаратуры с заменой распылителей и некоторые другие детали, обычно не заменяющиеся при капремонте). Просто автомобиль повидал много на своем веку, был продан и попал в ремонт уже от нового «счастливого обладателя».
— Двигатель 1KZ c Toyota Hiace, эксплуатировавшийся горе-автолюбителями на воде, перегретый и перемороженный, и проданный новому владельцу с компрессией 18 кг/см2 (при норме от 30), который проездил на нем совсем недолго и обратился к нам на ремонт — 112 000 рублей, включая еще и новые охладитель и радиатор.
— Двигатель 1NZ-FXE с Toyota Prius – 65 000 рублей.
Мораль по первым двум примерам, а их в нашей практике немало – не экономьте на диагностике перед покупкой автомобиля. Кстати, мы это тоже делаем.
Ниже мы приведем несколько фотографий, иллюстрирующих ремонт разных двигателей в нашей компании.
Автосервис «Механика». Г. Хабаровск, проспект 60-летия Октября, 95. Телефон 8 (929) 408-77-88.
