Шноркель
Шно́ркель (нем. Schnorchel — дыхательная трубка), шнорхель, устройство для работы двигателя под водой (РДП), устройство для компрессоров (УДК) — устройство на подводной лодке для забора воздуха, необходимого для работы двигателя внутреннего сгорания под водой, а также для пополнения запасов воздуха высокого давления и вентиляции отсеков.
Шноркель в классическом значении представляет собой устройство для работы двигателя в подводном положении (в русском языке часто используется термин устройство РДП) и представляет собой конструкцию в виде трубы с воздухозаборником. Часто шноркель имел и вторую трубу — для выпуска выхлопных газов дизелей (с глушителем). В головке трубы (нем. Schnorchelkopf) расположен поплавковый клапан для предотвращения попадания забортной воды в работающий дизель. Шноркель впервые стал серийно выпускаться и применяться во время Второй мировой войны в ВМС Германии. Подводные лодки второй четверти XX века не могли находиться под водой беспрерывно. При благоприятной обстановке лодки несли дежурство в надводном положении, скрываясь под водой в случае обнаружения цели или появления противника. При скрытном плавании в акватории, контролируемой противником, всплытия для вентиляции производились, по возможности, не чаще раза в сутки (как правило — ночью). Скрываясь от атак, лодки могли находиться под водой до нескольких суток беспрерывно, что являлось немалым испытанием для экипажа.
В такой ситуации шноркель стал изобретением, существенно улучшающим скрытность субмарин: для вентиляции и зарядки аккумуляторов лодке со шноркелем можно было вместо всплытия идти на перископной глубине (около 15 метров), а на поверхности находилась головка трубы, которая по сравнению со всплывшей субмариной была малозаметна. Однако количество поставляемых шноркелей было явно недостаточным. Немецкий командир подлодки Герберт Вернер в своих воспоминаниях пишет, что шноркелями оснащались не более трети всех немецких субмарин, а его конструкция не была безупречной: при неумелом ходе под шноркелем поплавок часто застревал в трубе, что после вырабатывания воздуха работающими дизелями приводило к разрежению атмосферы в лодке и к приступам удушья у экипажа. К недостаткам применения шноркеля относятся проблемы, связанные с возможностью визуального или радарного обнаружения судна неприятелем (так как сам шнорхель и дым из его трубы гораздо заметнее перископа), а также тот факт, что корабль идёт вслепую и «вглухую» из-за шума собственных двигателей — то есть, оператор гидролокатора не может выполнять своих обязанностей, что чревато неприятными последствиями. В связи с наличием вспомогательного дизельного двигателя и для нужд вентиляции воздухозаборные выдвижные устройства есть и на современных атомных подводных лодках. В советском и российском ВМФ термин шноркель практически не применяется, используются термины РДП и УДК.
Первый шноркель был изобретён командиром русской подводной лодки «Скат» Николаем Гудимом и заведующим плавмастерской транспорта «Ксения» Борисом Сальяром в 1910 году (Официально считается, что Шно́ркель изобретён Джеймсом Ричардсоном в 1916 году). Устройство изготовили в мастерской «Ксении» и установили на «Скате», испытав его в том же году 19 октября. Также его устанавливали на субмарине «Фельдмаршал граф Шереметев». Впрочем, даже приоритет Гудима несколько условен. Ещё во время русско-японской войны 1904-05 гг. устье Амура защищала русская подводная лодка «Кета», переделанная из старой лодки конструкции Степана Карловича Джевецкого под руководством лейтенанта Сергея Александровича Яновича, который и стал её командиром. «Кета» на самом деле была полуподводной, то есть могла плавать только в полупогружённом состоянии. Лодка была оснащена слабым бензиновым двигателем, а для удобства и безопасности плавания отвод выхлопных газов Янович направил в длинную трубу над корпусом лодки.
Вас из даст РДП? История шноркеля.
Встретил на одном интересном сайте:
«Встречающееся в литературе утверждение, что «шнорхель» был изобретен и впервые применен в германском флоте, является ошибочным.
Читатель помнит, что устройство с подобной функциональной схемой в 1904 г. была оснащена полуподводная лодка Кета, сконструированная лейтенантом С. А. Яновичем. С еще большей степенью совершенства принцип подобного устройства воплотил в конструкцию поручик Корпуса инженер-механиков флота Борис Евгеньевич Сальяр, в период службы во Владивостоке неоднократно бывавший на Кете и знакомый с ее конструкцией. Сальяр не только разработал устройство, позволявшее при нахождении лодки на перископной глубине использовать двигатель надводного хода, но изготовил его в мастерских транспорта Ксения и добился оборудования им подводной лодки Фельдмаршал граф Шереметьев. В 1910 г. на сравнительных испытаниях подводных лодок Фельдмаршал граф Шереметьев и Скат устройство Сальяра было проверено и получило положительную оценку. Командир Ската лейтенант Н. А. Гудим, будучи назначенным, позже на Балтику командиром одной из первых русских дизель-электрических подводных лодок – Акулы, предложил оснастить ее устройством Сальяра.
Но началась первая мировая война, и частые походы Акулы не позволили Гудиму осуществить свое предложение, а осенью 1915 г. он погиб вместе с подводной лодкой. В том же 1915 г., когда начали вступать в строй подводные лодки типа Барс, на двух из них – Волке и Леопарде – командиры лейтенанты Мессер и Трофимов добились осуществления предложения Гудима. На этих лодках газоотводные коллекторы двигателей были подняты до уровня перископных тумб, а для подачи воздуха к двигателям в носовой части рубки установлены телескопические трубы, соединяющиеся с воздуховодом приточного вентилятора, нагнетающего воздух в дизельный отсек (подобное современному устройству РДП, от первых букв – работа дизеля под водой).»
Пояснения к рисунку:

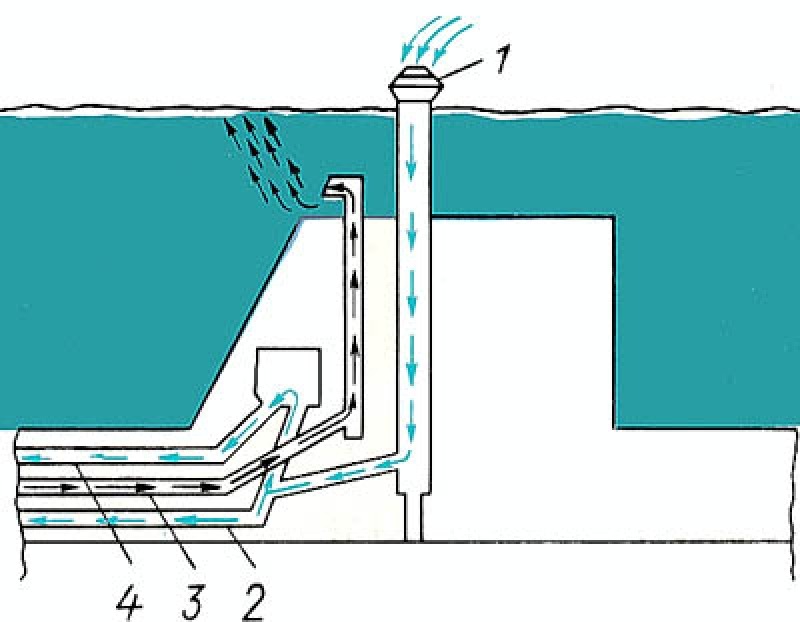

Принципиальная схема РДП
1 — автоматический поплавковый клапан,
2 — воздух к дизелю,
3 — выхлопные газы от дизеля,
4 — воздух на вентиляцию.
Что такое рдп подводная лодка
а сама ПЛ № 6 после вывода из боевого состава флота 1.12.1920 г. была установлена на территории школы подводного плавания в Курэ, как синтоистский храм.
В японских источниках/литературе встречается утверждение, что такая схема была выбрана потому, что широко распространённые на японских ПЛ в качестве главных двигателей двухтактные дизели не подходили для подводного выхлопа, по причине сравнительно низкого давления выхлопных газов, поэтому при уходе газохода под воду существовал риск возникновения обратного тока воды в него. А вот в качестве приводов генераторов использовались как раз четырёхтактные дизели, с относительно более высоким давлением выхлопных газов. Однако данное объяснение, представляется, как минимум однобоким, если вообще истинным.
Во-первых, двухтактные дизели двойного действия были широко распространены на предвоенных типах ПЛ 1-го класса (крейсерских («дзюнсэн») и больших флотского типа («кайдай»)), но уже на модификациях этих проектов военного времени стали ставить менее мощные четырёхтактные главные дизель-моторы, а вновь проектируемые лодки 1-го класса оснащались четырёхтактными главными дизель-моторами изначально. Тем не менее, и на этих подводных лодках, при наличии вспомогательных дизель-генераторов, устройство для работы дизелей под водой использовалось только для обеспечения работы этих генераторов. И лишь на подводных лодках, не имеющих вспомогательных дизель-генераторов, устройство РДП использовался для обеспечения работы одного из главных дизель-моторов.
Тут следует сделать небольшое отступление о достоинствах и недостатках «шнорхеля». Достоинство у него одно – возможность снабжать атмосферным воздухом ПЛ в подводном положении, а вот недостатков гораздо больше.
Во-первых, лодка под РДП не может развить большую скорость, даже при работе дизелей на полную мощность (а точнее, и сам дизель не может развить полную мощность) из-за резко возрастающего сопротивления воды, в т.ч. и от самой трубы «шнорхеля».
«Технические возможности дизельных лодок позволяют в режиме РДП развить скорость хода до 10 узлов. Однако опыт дальних походов показывает, что средняя скорость хода под РДП ниже технической и составляет 4-5 узлов. При движении под РДП увеличивается сопротивление воды движению подводной лодки, а мощность дизелей уменьшается вследствие горения топлива из-за повышения разрежения при всасывании и сопротивления при выхлопе отработанных газов. Расход топлива на милю пройденного пути увеличивается на 30-40%, что сокращает дальность плавания и автономность подводной лодки».
Во-вторых, заметно ухудшаются условия обитаемости в отсеках ПЛ при работе дизелей.
«Обитаемость и условия работы личного состава ухудшаются из-за понижения давления воздуха в отсеках и проникновения в них токсичных газов. Нормальному атмосферному давлению 760 мм рт. ст. соответствует парциальное давление кислорода 21%. С понижением давления воздуха в отсеках ниже атмосферного понижается и парциальное давление кислорода, что отрицательно действует на состояние людей, вызывая кислородное голодание.
… …
Для исключения вывода из строя личного состава при снижении барометрического давления до 550 мм рт. ст. (парциальное давление кислорода 15%) дизеля останавливаются.
Значительное падение давления в отсеках происходит при закрытии поплавкового клапана воздушной шахты или по каким-либо другим причинам, в частности, при его обмерзании льдом. Для недопущения больших снижений давления воздуха в дизельном отсеке, все отсеки подводной лодки при движении в режиме РДП сообщаются между собой посредством вентиляционных магистралей. При плавании под РДП на неблагоприятных курсах выхлопные газы могут попасть внутрь подводной лодки и оказывать вредные воздействия на личный состав».
«Однако шноркели не были лишены недостатков. Главный из них заключался в следующем: когда автоматические клапаны плотно закрывались для предотвращения попадания в дизельные двигатели морской воды, моторы начинали выкачивать воздух из лодки, что вызывало его разрежение и, соответственно, боли органов дыхания и разрывы барабанных перепонок у членов экипажа».
«Если невозможно изменить курс или провентилировать подводную лодку, во избежание отравления личного состава, следует изменить режим работы дизелей, сократить продолжительность несения вахт в дизельном отсеке или перейти на движение под электромоторами».
В-третьих, идущая в режиме РДП лодка «глушит» сама себя шумом от собственных дизелей. Т.е. в этом случае лодка теряет способность и вести полноценное зрительное наблюдение за обстановкой как в надводном положении (кроме как через перископ, который имеет заметные ограничения в этом плане), так и вести гидроакустическое наблюдение за обстановкой, как при движении под электромоторами.
Представляется, что японцы, пользуясь наличием на своих больших подводных лодках вспомогательных дизель-генераторов, просто обошли все вышеописанные проблемы при использовании «шнорхеля».
Во-первых, сравнительно маломощный дизель-генератор требует для работы и меньшего расхода воздуха, чем главный двигатель. Следовательно, воздуха поступающего через узкую шахту «шнорхеля» ему вполне хватает.
К тому же сама эта шахта может быть сравнительно малого диаметра, что уменьшает бурун, создаваемый ею, что способствует снижению его заметности противником. А при внезапном закрытии поплавкового клапана, падение давления в лодке не будет чрезмерно интенсивным. И либо закрытый волной клапан успеет вновь открыться и в лодку возобновится подача воздуха, либо дизель-генератор успеют отключить до того, как у экипажа кровь потечёт из ушей.
Во-вторых, дизель-генератор производит и меньший объём продуктов сгорания (выхлопных газов). Следовательно, их будет меньше просачиваться в лодку, и загазованность отсеков будет меньше. Значит, при необходимости срочного погружения, воздух в лодке будет чище, и долгая вентиляция отсеков не понадобится.
В-третьих, поскольку гребные электродвигатели лодки и так работают, следовательно, автоматически выполняется требование к ПЛ при плавании под РДП, быть в постоянной готовности к даче хода гребными электродвигателями.
Конструктивно японское «особое зарядное устройство» выполнялось в виде двух отдельных телескопических труб – газопровода и воздухопровода, соответственно. Трубы устанавливались рядом друг с другом в ограждении рубки, параллельно ДП.
