Что такое размерный эффект в технологии наноматериалов

Размерные эффекты наблюдаются при уменьшении размера структурных элементов: частиц, кристаллитов и зерен ниже некоторой пороговой величины. Такие эффекты появляются, когда средний размер кристаллических зерен не превышает 100 нм, и наиболее отчетливо проявляются при размерах зерен менее 10 нм. Квантовые размерные эффекты проявляются в электронных свойствах вещества или материала и связаны с уменьшением размерности электронного газа, что приводит к изменению энергетического спектра (например, см. голубой сдвиг).

Влияние размера частиц на физико-химические свойства вещества можно объяснить наличием поверхностного давления, действующего на вещество. Это дополнительное давление, которое обратно пропорционально размеру частиц, приводит к увеличению энергии Гиббса и, как следствие, повышению давления насыщенных паров над наночастицами, уменьшению температур кипения жидкой фазы и плавления твердой (рис.). Изменяются и другие термодинамические характеристики — константы равновесия и стандартные электродные потенциалы. Так, при уменьшении размера наночастиц серебра стандартный потенциал пары Ag+/Ag может стать отрицательным, и серебро будет растворяться в разбавленных кислотах с выделением водорода.

Размерный эффект широко распространен в гетерогенном катализе. Во многих случаях наночастицы проявляют каталитическую активность там, где более крупные частицы не активны. Так, нанокластеры золота катализируют селективное окисление стирола на воздухе до бензальдегида:

тогда как частицы золота более крупного размера на эту реакцию действия не оказывают.

Размерные эффекты в биологии носят совсем иной характер. Биологические молекулы, полимеры и внутриклеточные структуры наноразмерны, однако их свойства (функции) определяются в основном структурой, а не размерностью.

Источник

Причины проявления размерных эффектов

Нанонаука, нанотехника, нанотехнологии, наноматериалы

Общие положения

В самом конце прошлого века достижения науки и высоких технологий убедительно продемонстрировали, какие громадные возможности сулит исполь­зование специфических явлений и свойств вещества в нанометровом диапазоне размеров. Упорядочение и самоупорядочение атомов и молекул на нанометровых расстояниях, как это делает живая природа в биологических объектах, в промышленных изделиях может дать поразительные результаты.

Слова с приставкой «нано-»: наномир, нанонаука, нанотехнология, нанотехника, наноматериалы и т.п. — стремительно вошли в лексикон не только специа­листов различного профиля, но и журналистов, администраторов, политиков. Очевидно, это обусловлено взрывообразным развитием наносферы деятельно­сти и громадным значением ее для настоящего и будущего.

В промышленно развитых странах Запада нанобум начался в самом конце прошлого столетия. По всем признакам мир вступает в эпоху тотальной нанореволюции, способной затмить своими результатами последствия компьютерной революции конца XX в.

В этой связи в первую очередь необходима экстренная программа ознаком­ления и обучения основам нанонауки и нанотехники на всех ступенях образова­ния — от школьного до вузовского и послевузовского, которая стала бы ключе­вым пунктом общегосударственной целевой программы освоения и внедрения нанотехники в России.

Таковые программы приняты и получают государственное финансирование в США, Евросоюзе, ряде азиатских стран. Для их постановки и обсуждения в России необходимы определенная среда и хотя бы небольшое «затравочное» количество специалистов, знакомых с предметом в объеме, достаточном для осознания фронта и объема работ, стратегических, экономических и социальных последствий и преимуществ освоения нанотехники.

Большинство экспертов в области стратегического планирования, научно-технической политики, инвестирования уверены, что в ближайшее десятилетие нас ждет нанореволюцияво всех областях науки, производства, национальной безопасности, медицины, быта, отдыха и развлечений. Причем ее последствия будут обширнее и глубже, чем компьютерной революции последней трети XX в. Под этим понимают широкомасштабное и системное вторжение наноструктурных материалов, изделий и способов их получения буквально во все сферы жизни.

На следующие 4 года (с 2005 по 2008 гг.) бюджет этой национальной про­граммы США утвержден в объеме 3,7 млрд дол. (без учета финансирования ми­нистерств энергетики, сельского хозяйства, юстиции, внутренней безопасности, Национального института здоровья, Национального научного фонда, Нацио­нального аэрокосмического агентства, Национального института стандартов и Агентства по защите окружающей среды, которые финансируются отдельно).

Инвестиции частных фирм и темпы их роста заметно превышают прави­тельственные, вследствие чего их доля неуклонно возрастает.

В шестой рамочной программе научно-технического развития Евросоюза на 2002-2006 гг. раздел «Нанотехнологий» относится к приоритетным и так же обильно финансируется (1,3 млрд евро).

Очертить строго границы наномира не так просто. В лите­ратуре имеются десятки (если не сотни) определений предмета ведения нанонауки и нанотехники. Это говорит о том, что они переживают период становле­ния и бурного развития.

Мерриэм-Вебстеровский академический словарь определяет нанотехнологию как искусство манипулирования материалами на атомарном или молеку­лярном уровне, особенно для создания макроскопических устройств (например, роботов).

В литературе можно встретить такие следующие определения нанотехнологий.

Нанотехнология — это сумма технологий и сумма методов обра­ботки материалов, основанных на манипуляциях с отдельными атомами и молекулами, а также с отдельными биологическими объектами с целью получения новых материалов, приборов и устройств, формирования приборных структур с характерными размерами порядка 10 ÷ 100 нм.

Нанотехнология открывает перспективы ее широкого использо­вания в электронике, материаловедении, химии, механике, биоме­дицине и других областях науки и техники.

В живой природе, состоящей, так же как и неживая материя, из атомов, молекулы протеина и липидов имеют размеры до 10 нм. Ди­аметр спиральной молекулы ДНК составляет примерно 20 нм, в то время как ее длина может достигать десяти микрон.

Масштаб вирусов лежит в пределах 100 нм. Интересно отме­тить, что один из продуктов нанотехнологии — нанотрубки, а так­же элементы сверхбольших интегральных схем тоже имеют размеры

100 нм. Это обстоятельство вселяет надежду на успешное совме­щение технологий живых и неживых систем, создание микромини­атюрных комбинированных устройств, новых лекарств и т. п.

Таким образом можно утверждать, что «нановладения» занимают промежуточную область между миром отдельных атомов, управляемым кванто­вой механикой, и макромиром, хорошо описываемым в рамках различных кон­тинуальных теорий (упругости, гидро- и электродинамики и т.п.).

Фундаментальным базисом являются физика, химия и молекулярная биология (рис. 6.1). Все разновидности механики считаются здесь частью физики. Боль­шую роль играет компьютерное моделирование наноструктур на основе квантово-механических закономерностей поведения объектов, состоящих из счетного числа атомов или молекул.

Более сложными в устройстве и производстве являются гибридные систе­мы, где сочетаются, например, микро-наномеханические узлы и электроника; микрогидравлика, микромеханика и электроника (микрохимические лаборатории на одном чипе); оптика, биоэлектроника и биомеханика и т.п. Однако и для таких случаев разрабатываются нанотехнологии, позволяющие получать готовый продукт без промежуточных переходов.

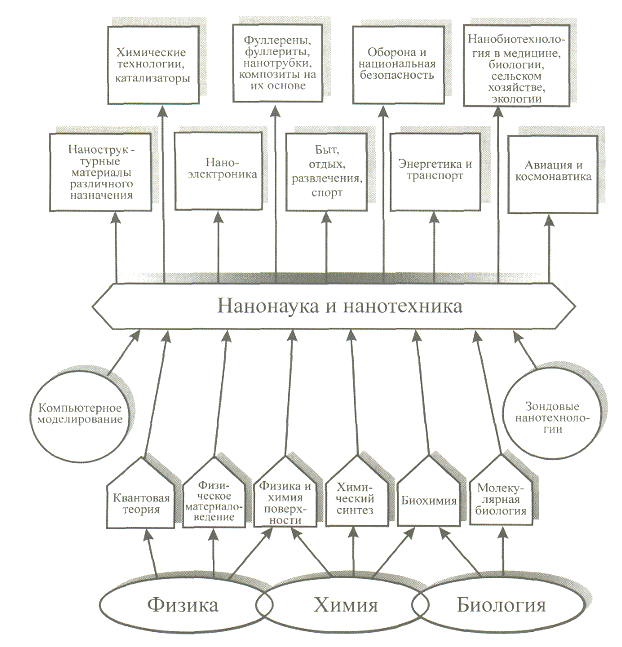

Рис. 6.1. Фундаментальные основы и области применения нанонауки и нанотехники

Наконец на вершине структурной пирамиды стоят интеллектуальные робо­ты, многокомпонентные системы, имеющие в своем составе сенсорные узлы, процессорную часть, исполнительные органы, движители и т.п.

С технико-экономической позиции основные побудительные мотивы раз­вития нанотехнологии состоят в том, что с их помощью можно:

— радикально изменять свойства традиционных материалов, не меняя их химического состава;

— создавать принципиально новые классы материалов;

— использовать квантовые эффекты;

— уменьшать размеры изделий вплоть до атомарных с сохранением заданных или придания совершенно новых функций (одноэлектроника, спинтроника);

— эффективно использовать синтетические или существующие в природе наноструктуры (главным образом биологические);

— ставить и решать задачи, совершенно невозможные в рамках традицион­ных технологий;

— снижать материало-, энерго- и трудоемкость, а также стоимость продук­ции, одновременно резко уменьшая загрязнение окружающей среды отходами производства.

В 1986 г. сотрудник Массачусетского технологического института Э. Дрекслер выпустил книгу «Машины созидания; пришествие эры нанотехнологии», в которой развил некоторые идеи Р. Фейнмана. К середине 90-х годов XX в. отдельные наноостровки стали разрастаться и смыкаться, в результате чего стало очевидным: мир стоит на пороге новой научно-технической революции, которая меняет принципы и парадигмы всей производ­ственной деятельности.

Современное производство техногенной продукции очень неэффективно в сравнении с природными процессами как по доле полезно используемой массы первичного сырья, так и по затратам энергии. В конечный потребительский продукт превращается

1,5 % массы добываемого сырья, а доля полезно используемой энергии (если принимать во внимание минимально теоретически необходимую энергию для химических, структурных превращений, формоизменения и реально затрачиваемую на добычу, переработку сырья, металлургиче­скую, химическую, машинную обработку) и того меньше. Природа при по­строении куда более сложных биологических систем действует неизмеримо экономнее. Она широко использует безотходную сборку и самосборку очень сложных систем из простых молекул, селективный катализ определенных про­цессов при низких температурах, замыкает «производственные» потоки и цепи, в которых отходы одного цикла становятся исходным сырьем для другого, и т.д.

Разумеется, это всего лишь яркие образы (или броские лозунги), обозначающие наиболее характерные подходы к массовым технологиям. Реально и в каменном веке человек собирал топор из нескольких деталей, а не вытесывал его из одного куска материала; и в эпоху нанотехнологий будут производиться материалы, полуфабрикаты и какая-то часть готовых изделий из более крупных заготовок, чем конечный продукт, т.е. новая технологическая парадигма «снизу вверх» будет конкурировать, дополнять и стимулировать развитие старой – «сверху вниз».

В современной микросхеме число элементов сопоставимо с числом жителей Земли (

6 • 10 9 чел.), только размещены они не на поверхности земного шара, а на площади

Если бы «Боинги» совершенствовались так же быстро, как микросхемы, то сейчас один самолет брал бы на борт все население Моск­вы, облетал Землю быстрее, чем за 1 с, сжигал бы при этом всего несколько лит­ров керосина, а билет на него стоил бы 2 /R 3 (здесь S – поверхность частички, V – ее объем).

Общеизвестно также, что атомы дислоцирующиеся на поверхности, обладают свойствами, отличающимися от «объемных», поскольку они связаны с окружающими их атомами по-иному, нежели в объеме.

Помимо того в результате ненасыщенности связей на поверхности может произойти атомная реконструкция и появиться другой порядок расположения атомов. На свободных поверхностях наночастиц могут находится атомы и молекулы, адсорбированные из окружающей среды, оксидные пленки, а во внутренних (межфазных, межзеренных) – сегрегированные атомы, избыточные вакансии и т.п. В табл. 6.1 в качестве примера приведены размеры некоторых объектов из области механики и материалов; и для сравнения из области молекулярной биологии. На рис. 6.7 показана взаимосвязь между числом атомов в наночастице, ее размерами и числом «поверхностных» атомов. Растворимость последних в объеме и вблизи по­верхностей раздела также неодинакова, что ведет к различиям в их равновесных концентрациях, образованию двойных электрических слоев (в диэлектриках, полупроводниках).

Дополнительные особенности появляются в окрестности атомов, находя­щихся на краях моноатомных террас, уступов и впадин, т.е. там, где координа­ционные числа значительно ниже, чем в объеме и на гладкой поверхности. Это может резко увеличить химическую и каталитическую активность поверхности, сорбционную емкость и т.д.

Диапазон размеров различных объектов

Все это вместе взятое составляет фундаментальные основания рассматри­вать приповерхностный слой как некое новое состояние вещества, которым за­нимается сформировавшаяся несколько десятилетий назад дисциплина «Физика поверхности». В связи с созданием и развитием планарных технологий в полу­проводниковой промышленности, миниатюризацией в электронике, освоением мембранных технологий эта первоначально академическая наука со временем превратилась в фундамент новых нанотехнологий.

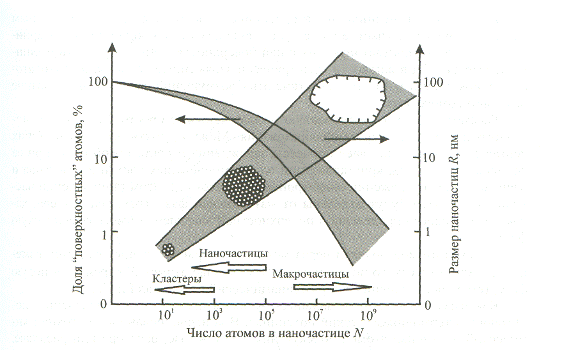

Рис. 6.7. Зависимость средних размеров наночастицы и доли атомов, находящихся в поверхностном слое, от числа атомов в ней (рассеяние обусловлено влиянием формы частицы на обе характеристики)

Заметим также, что поверхность является стоком почти бесконечной емко­сти для большинства дефектов кристаллической структуры благодаря действию сил изображения и другим причинам[1]. Силы изображения падают по мере уда­ления от поверхности, но, если размер частички достаточно мал, они могут «вы­сосать» из объема на поверхность большинство дефектов и сделать его более совершенным в структурном и химическом отношении. По совокупности вы­шеназванных и других причин свойства приповерхностных слоев и внутренних объемов всегда заметно различаются. Таким образом, даже химически однород­ные наночастицы можно уподобить двухфазным, состоящим из ядра и окру­жающей его оболочки из другого вещества.

В процессах кристаллизации из жидкой и газообразной фазы, молекулярно-лучевой эпитаксии, полиморфных и других фазовых пре­вращений в твердых телах большую роль играют образование зародышей новой фазы и их последующий рост. Микроскопические механизмы образования кри­сталлических зародышей малоизучены.

В поликристаллических структурах с микронным размером зерен эф­фект повышения прочности описывается соотношением Холла-Петча

(6.1)

Силы притяжения и стремление понизить свободную энергию создают предпосылки для самоорганизации и самосборкинанообъектов и структур, осаждаемых из газовой и жидкой фаз на поверхности твердых тел и границах раздела. Природа широко пользуется этим, особенно в биообъектах. В нанотехнологии также освоены эти приемы и условия, обеспечивающие самосборку островковых, столбчатых и других полезных объектов и гетероструктур.

Чем меньше частица и ниже температура, тем заметнее проявляются ее квантовые свойства. Однако, как уже говорилось, сильные изменения свойств наночастиц по сравнению с макрочастицами того же вещества наступают, как пра­вило, задолго до проявления квантовых пределов (при размерах К_с

Дата добавления: 2016-03-22 ; просмотров: 2112 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Физические причины специфики наноматериалов

Физические причины специфики наноматериалов. Размерные эффекты

Лекция №3

Наиболее сильные изменения свойств наноматериалов и наночастиц наступают в диапазоне размеров кристаллитов порядка 10..100нм. Основные физические причины этого можно проиллюстрировать на рис 1.1.

Другим аспектом, является тот факт, что свободная поверхность является стоком бесконечной емкости для точечных и линейных кристаллических дефектов (в первую очередь вакансий и дислокаций). При малых размерах частиц этот эффект заметно возрастает, что может приводить к выходу большинства структурных дефектов на поверхность и очистке материала наночастицы от дефектов структуры и химических примесей. В настоящее время установлено, что процессы деформации и разрушения протекают в тонком приповерхностном слое с опережением по сравнению с внутренними объемами металлического материала, что во многом определяет возникновение ряда физических эффектов, в т.ч. физического предела

текучести и физического предела усталости.

Для наночастиц весь материал будет работать как приповерхностный слой, толщина которого оценивается в диапазоне порядка 0,5…20 мкм. Можно также указать на тонкие физические эффекты, проявляющиеся в специфическом характере взаимодействия электронов со свободной поверхностью.

Следующей причиной специфики свойств наноматериалов является увеличение объемной доли границ раздела с уменьшением размера зерен или кристаллитов в наноматериалах.

Границы зерен носят неравновесный характер, обусловленный присутствием зернограничных дефектов с высокой плотностью. Эта неравновесность характеризуется избыточной энергией границ зерен и наличием дальнодействующих упругих напряжений; границы зерен имеют кристаллографически упорядоченное строение, а источниками упругих полей выступают зернограничные дислокации и их комплексы. Неравновесность границ зерен вызывает возникновение высоких напряжений и искажения кристаллической решетки, изменение межатомных расстояний и появление значительных смещений атомов, вплоть до потери дальнего порядка. Результатом является значительное повышение микротвердости.

Важным фактором, действующим в наноматериалах является также склонность к появлению кластеров. Облегчение миграции атомов (групп атомов) вдоль поверхности и по границам раздела, и наличие сил притяжения между ними, которые для наноматериалов больше по сравнению с традиционными материалами, часто приводят к процессам самоорганизации островковых, столбчатых и других кластерных структур на подложке.

Еще одну причину специфики свойств наноматериалов связывают с тем, что при процессах переноса (диффузия, пластическая деформация и т.п.) имеет место некоторая эффективная длина свободного пробега носителей этого переноса L_с. При характерных размерах области протекания процессов переноса много больших L_с.

Рис. 1.1Основные физические причины специфики наноматериалов

рассеяние носителей выражено незначительно, но при размерах меньших L_с перенос начинает зависеть от размеров и формы весьма значительно.

В случае наноматериалов в качестве L_с могут выступать, например, диффузионная длина и длина свободного пробега дислокаций.

m_e – эффективная масса электрона, E – энергия Ферми. Для металлов λ_B≈0,1…1 нм, а для ряда полупроводников, полуметаллов и тугоплавких соединений переходных металлов λ_B≈10…100 нм. Для любой частицы с малой энергией (скорость v

Для наноразмерных объектов характерны именно квантоворазмерные эффекты, определяющие такие свойства как теплоемкость, электропроводность, некоторые оптические свойства и т.п.

Основные особенности проявления размерных эффектов в наноматериалах могут быть сформулированы следующим образом:

1. с уменьшением размера зерна значительно возрастает рольповерхностей раздела;

2. свойства поверхностей раздела в нанометровом интервале могут быть отличными от таковых для обычных крупнокристаллических материалов; разнообразие поверхностей раздела внанокомпозитах, объединяющих неорганические о органические компоненты также весьма значительно.

3. размер кристаллитов по мере их уменьшения может быть соизмерим с характерными размерами некоторых физических явлений (например, с длиной свободного пробега носителей в процессах переноса и т.д.);

4. размерные эффекты в наноматериалах могут иметь квантовый характер, когда размер зерна (или размер области локализации свободных носителей) становится соизмеримым с

длиной волны де Бройля.

Размерная зависимость физических свойств наноматериалов Таблица 1.1.

Изменение температуры плавления Т_пл металлов в зависимости от размера частиц, по-видимому, один из первых эффектов, привлекших внимание исследователей. С уменьшением размера частиц Т_пл металлов может понижаться на несколько сотен градусов. Например, Т_пл «компактного» золота составляет 1340 К, а при переходе к частицам размером 2 нм температура плавления понижается на 1000 градусов.

Первоначально понижение Т_пл,связывалось с уменьшением величины поверхностной энергии при плавлении нанокристаллов, удельный вклад которой в свободную энергию наносистемы возрастает с уменьшением размера частиц. Анализ энергии взаимодействия атомов и структуры нанокристалла выявил существование поверхностного слоя атомов относительно малой толщины, в котором среднее значение потенциальной энергии атомов и их среднеквадратичное смещение заметно отличаются от объемных.

При уменьшении размера кристаллов происходит изменение их термодинамических свойств и перестройка колебательного спектра, что, по-видимому, является основной причиной, приводящей к понижению Т_пл свободных нанокристаллов.

Кинетические свойства, такие как диффузионная подвижность, теплопроводность и др., существенно зависят от размера структурного элемента. Для многих металлов (Pd, Сu, Ni, Ag и др.) в наноструктур ном состоянии наблюдается повышение теплоемкости и увеличение коэффициентов термического расширения, уменьшение теплопроводности.

По-видимому, одна из причин повышения теплоемкости наноструктурированных металлов обусловлена вкладом зернограничной фазы, которая имеет уменьшенную температуру Дебая и повышенную теплоемкость по сравнению с крупнозеренным материалом.

В наноматериалах резко возрастает (на 3 порядка и болеее) значение коэффициентов пограничной диффузии и самодиффузии.

Многими исследователями обнаружено значительное повышение удельного электросопротивления нанокристаллических Сu, Pd, Fe, Ni и различных сплавов при уменьшении размера зерен.

Одно из соотношений, связывающее удельное сопротивление ρ нанокристаллического материала с величиной зерна D, имеет вид:
