Пусковые обороты
Пусковое число оборотов зависит от условий смесеобразования, зажигания, типа и конструкции двигателя, способа смесеобразования, температуры поступающего воздуха и топлива.
При современных конструкциях карбюраторов смесеобразование, обеспечивающее возможность вспышки сжатой смеси, получается уже при 30 — 40 об/мин коленчатого вала двигателя.
Пусковые обороты могут находиться около показателя 180 об/мин.
Связанные понятия
Бензиновые двигатели — это класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая топливовоздушная смесь поджигается электрической искрой. Управление мощностью в данном типе двигателей производится, как правило, регулированием потока воздуха, посредством дроссельной заслонки.
Система дизель-насосного агрегата представляет собой сборную систему впрыска дизельного топлива высокого давления, которая тесно связана с насосом-форсункой, и предназначена для использования на коммерческих грузовых автомобилях с дизельными двигателями.Системы используют индивидуальные насосы ТНВД, установленные на блоке двигателя для каждого цилиндра, в первую очередь предназначен для двигателей с одним распределительным валом, расположенном в головке или в блоке цилиндров. Топливные насосы приводятся.
Бензи́новые электроста́нции — компактные автономные силовые установки для производства электрической энергии. Используются в качестве основного или резервного источника электроснабжения. Виды генераторов.
Что такое пусковая частота вращения коленчатого вала
Оценка пусковых качеств автомобильных двигателей
Возможность пуска автомобильного двигателя при отрицательных температурах определяется пусковыми качествами двигателя и эффективностью электростартерной системы.
Наиболее полную оценку пусковых качеств двигателя дают параметры: величина минимальной пусковой частоты вращения коленчатого вала и величины моментов сопротивления провертыванию коленчатого вала двигателя, или среднее давление трения.
Минимальная пусковая частота вращения коленчатого вала двигателя в зависимости от температуры окружающего воздуха определяется для каждого конкретного двигателя на основе экспериментальных данных. Так, на рис. 1 приведены зависимости минимальной пусковой частоты (кривая 1) и частоты вращения коленчатого вала двигателя ЗИЛ-130 стартером (кривая 2) от температуры окружающего воздуха. Сочетание этих зависимостей условно принято называть характеристикой пусковых качеств двигателя.

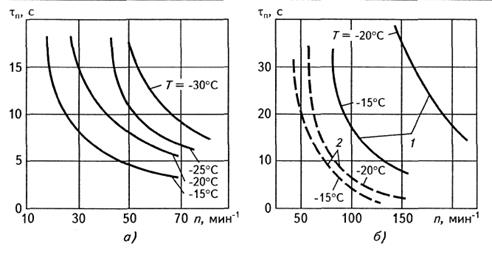

Рис. 1. Характеристика пусковых качеств двигателя ЗИЛ-130
Аналогичный характер имеют эти зависимости и у дизельных двигателей, но численные значения минимальной пусковой частоты вращения при тех же самых температурах для них несколько больше, чем для карбюраторных двигателей.
Минимальные пусковые частоты вращения коленчатого вала для дизельных и карбюраторных двигателей в силу их конструктивного различия, различия рабочих процессов и физико-химических свойств применяемых топлив определяются соответственно и разными факторами.
На величину минимальной пусковой частоты вращения коленчатого вала дизельного двигателя в первую очередь оказывает влияние его конструкция, в частности отношение площади теплопередающей внутренней поверхности цилиндров и камер сгорания к величине рабочих объемов цилиндров (Fm/Vh). В том случае, если двигатель имеет большие теплопередающие поверхности, потери тепла от заряда к стенкам цилиндров при такте сжатия увеличиваются и значения параметров конца такта сжатия (Tc и pc), определяющих надежность самовоспламенения в цилиндрах, снижаются. Соответственно требуется увеличить частоту вращения коленчатого вала двигателя стартером для обеспечения его надежного пуска. Это характерно для дизельных двигателей с разделенными камерами сгорания (например, вихрекамерных), величина минимальной пусковой частоты вращения коленчатых валов которых при тех же условиях значительно выше, чем у дизельных двигателей с неразделенными камерами сгорания.
Существенное влияние на величину минимальных пусковых частот вращения коленчатого вала дизельного двигателя имеет действительная степень сжатия, от которой, в свою очередь, зависят значения параметров конца такта сжатия Тс и рс. Но действительная степень сжатия, например, с увеличением угла закрытия впускного клапана при такте сжатия уменьшается за счет обратного перетекания заряда во впускной трубопровод. Поэтому значения параметров конца такта сжатия Тс и рс дизельного двигателя в значительной мере определяются конструкцией газораспределительного механизма и фазами газораспределения.
Минимальные пусковые частоты вращения коленчатого вала дизельного двигателя зависят от способа смесеобразования и конструкции камеры сгорания. В частности, двигатели с пленочным смесеобразованием, у которых большая часть топлива впрыскивается форсункой на стенки камеры сгорания, имеющие невысокие значения температур, требуют более высоких частот вращения коленчатых валов при пуске, чем двигатели с объемным смесеобразованием.
При пусках холодного дизельного двигателя вследствие повышения вязкости топлива и возрастания сил его поверхностного натяжения, а также изменений условий работы топливной аппаратуры из-за снижения частоты вращения кулачкового вала топливного насоса высокого давления и неравномерности хода плунжеров качество распыла топлива снижается и доля мелкораспыленного топлива становится недостаточной для обеспечения его надежного воспламенения в цилиндрах двигателя. Этот недостаток можно компенсировать значительным увеличением цикловой подачи топлива при холодных пусках и тем самым снизить пусковую частоту вращения коленчатого вала.
На величину минимальной пусковой частоты вращения оказывает влияние и техническое состояние дизельного двигателя. При больших износах цилиндро-поршневой группы и нарушениях в работе топливной аппаратуры в период пуска не обеспечиваются необходимые значения параметров конца такта сжатия и качественное распыливание топлива форсунками, поэтому требуется повышать пусковую частоту вращения коленчатого вала двигателя.
На величину минимальной пусковой частоты вращения коленчатого вала карбюраторного двигателя оказывают влияние конструкция пускового устройства карбюратора и его регулировка, установочный угол опережения зажигания, конструкция впускного трубопровода и системы зажигания двигателя, а также испаряемость топлива. Пусковое устройство карбюратора при пусках холодного двигателя должно обеспечивать приготовление рабочей смеси с большим диапазоном изменения коэффициента избытка воздуха в начальной стадии пуска и после него и создавать условия для устойчивого холостого хода двигателя при незначительной частоте вращения коленчатого вала после отключения стартера.
Выбор оптимального значения угла опережения зажигания дает возможность не только снизить величину минимальной пусковой частоты вращения, но и сократить время на пуск холодного двигателя.
Конструкция впускного трубопровода должна быть выполнена так, чтобы рабочая смесь распределялась по цилиндрам двигателя равномерно, это обеспечит надежность пуска при отрицательных температурах при небольшой минимальной пусковой частоте вращения коленчатого вала.
Система зажигания двигателя должна обеспечивать в период пуска бесперебойное искрообразование при невысоких значениях частоты вращения коленчатого вала двигателя.
Испаряемость бензина при отрицательных температурах окружающего воздуха характеризуется двумя основными параметрами: температурой перегонки 10% бензина и давлением его насыщенных паров, С уменьшением температуры перегонки 10% бензина и повышением давления насыщенных паров испаряемость его повышается и соответственно имеется возможность осуществить пуск холодного двигателя при незначительной частоте вращения коленчатого вала двигателя,
Этот параметр зависит в основном от вязкости масла для двигателя, частоты вращения коленчатого вала, типа, числа и расположения цилиндров двигателя.
Таким образом, величина минимальной пусковой частоты вращения коленчатого вала двигателя и среднее давление трения дают возможность объективно оценить пусковые качества двигателя. Эти параметры по предложению научно-исследовательского автомобильного и автомоторного института введены в «Требования к пусковым качествам» ОСТ 37.001.052-75.
Сочетание хороших пусковых качеств двигателя с достаточно эффективной электростартерной системой и применение соответствующих масел для двигателей позволяют осуществлять надежный пуск автомобильных двигателей не только при положительных, но и при низких температурах окружающего воздуха. Это характерно, в частности, для двигателей автомобилей ВАЗ, которые без средств облегчения пуска вполне надежно пускаются до температур минус 25°С. Добиться этого лишь повышением эффективности электростартерной системы и использованием загущенных масел без улучшения пусковых качеств самого двигателя очень трудно и вряд ли целесообразно. Поэтому автомобильные заводы и заводы по производству двигателей придают большое значение доводке пусковых качеств двигателей и работают над улучшением пусковых качеств как существующих двигателей, так и перспективных.
Однако конструктивные особенности двигателей внутреннего сгорания и физические свойства современных топлив не дают возможность безгранично снижать минимальную пусковую частоту вращения коленчатого вала. Повышение мощности электростартерной системы с целью снижения предельных температур возможного пуска двигателя приводит к значительному удорожанию системы пуска, Поэтому для обеспечения надежного пуска автомобильных двигателей при отрицательных температурах целесообразно использовать средства облегчения пуска: предпусковые подогреватели двигателей; электрофакельные устройства; приспособления для впрыска легковоспламеняющейся жидкости.
В определенных условиях целесообразно применять групповые стационарные средства облегчения пуска двигателей (водоподогрев, пароподогрев, воздухоподогрев, электроподогрев, подогрев с использованием инфракрасных горелок и т. д.).
Что такое пусковая частота вращения коленчатого вала
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Automobile engines. Startability. Technical requirements
Дата введения 2011-09-01
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт «НАМИ» (ФГУП «НАМИ»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 «Дорожный транспорт»
1 Область применения
Стандарт не распространяется на двигатели большегрузных автомобилей мощностью более 625 кВт (850 л.с).
Настоящий стандарт устанавливает требования к пусковым качествам двигателей АТС с различными системами пуска, их узлам и агрегатам, системам АТС, от которых зависят пусковые качества двигателей.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 пусковые качества двигателя: Совокупность свойств двигателя, его узлов и агрегатов, систем АТС, от которых зависит надежный пуск двигателя, обеспечивающих приведение двигателя в действие с принятием нагрузки в определенных условиях и за установленное время.
3.2 холодный двигатель: Двигатель при температуре его деталей, охлаждающей жидкости, масла и топлива, отличающейся от температуры окружающего воздуха не более чем на 1 °С (без учета погрешностей измерений).
3.3 горячий двигатель: Двигатель, остановленный после работы, при температуре окружающего воздуха до 45 °С и температуре охлаждающей жидкости и/или масла не ниже 5 °С рабочей температуры двигателя, установленной в технических условиях на двигатель конкретного типа.
3.4 надежный пуск двигателя: Пуск двигателя, оборудованного всеми навесными агрегатами, на основном топливе не более чем за три попытки пуска «холодного двигателя» и не более чем за две попытки пуска «горячего двигателя» и двигателя после тепловой подготовки.
3 При использовании аккумуляторных батарей с молекулярными накопителями электроэнергии интервал между попытками допускается увеличить до 1,5 мин.
3.5 предельная температура надежного пуска холодного двигателя: Наиболее низкая температура окружающего воздуха, при которой осуществляется надежный пуск двигателя с допустимыми отклонениями от температуры окружающего воздуха (без учета погрешностей измерений):
3.6 время подготовки двигателя к принятию нагрузки: Общие затраты времени на приведение в действие и работу устройства облегчения пуска холодного двигателя или устройства для облегчения пуска горячего двигателя, или системы тепловой подготовки, а также на пуск двигателя и его работу на холостом ходу до достижения состояния, обеспечивающего принятие нагрузки.
1 Принятие нагрузки определяется возможностью начала движения АТС при условии, что температура масла в силовой передаче АТС не ниже температуры его застывания.
2 При использовании системы тепловой подготовки время подогрева электролита аккумуляторных батарей до температуры не ниже минус 35 °С не учитывается.
3.8 среднее давление трения , МПа*: Условная удельная величина, характеризующая сопротивление проворачиванию коленчатого вала двигателя (укомплектованного всеми штатными навесными агрегатами, необходимыми для работы двигателя и АТС), вычисляемая по формуле
* Параметр применяется при разработке и модернизации двигателя.
, (1)
— рабочий объем двигателя, л.
4 Технические требования
4.1 Общие положения
4.1.1 Пусковые качества двигателя оценивают двумя основными параметрами:
— предельной температурой надежного пуска;
— временем подготовки двигателя к принятию нагрузки.
4.1.2 Пусковые качества двигателей проверяют при суммарной наработке двигателя от 50 до 250 ч или после пробега АТС от 2000 до 25000 км.
4.1.3 Проверку пусковых качеств осуществляют:
— при постановке на производство новых или модернизированных двигателей, их узлов и агрегатов и систем АТС, влияющих на пуск двигателей;
4.1.4 Проверку пусковых качеств двигателей не проводят на базовых двигателях и АТС, если нет конструктивных отличий, влияющих на пуск двигателей.
4.2 Требования к пусковым качествам двигателей
4.2.1 Предельная температура надежного пуска холодного двигателя и время подготовки двигателя к принятию нагрузки при этой температуре и применяемых моторном масле и топливе, указанных в химмотологической карте, приведены в таблице 1.
Дизель с камерой в поршне при степени сжатия от 16 до 17
Дизель с камерой в поршне и турбонаддувом при степени сжатия не ниже 15
Дизель с раздельными камерами при степени сжатия не ниже 21
Предельная температура надежного пуска, °С:
Пусковые обороты
Пусковое число оборотов зависит от условий cмесеобразования, зажигания, типа и конструкции двигателя, способа смесеобразования, температуры поступающего воздуха и топлива. [1]
При современных конструкциях карбюраторов смесеобразование, обеспечивающее возможность вспышки сжатой смеси, получается уже при 30 — 40 об/мин коленчатого вала двигателя. [2]
Ссылки
Примечания
Полезное
Смотреть что такое «Пусковые обороты» в других словарях:
минимальные пусковые обороты — 3.7 минимальные пусковые обороты: Наименьшая для данной температуры средняя частота вращения коленчатого вала двигателя стартером, при которой обеспечивается пуск двигателя за две попытки пуска. Продолжительность каждой попытки не более 10 с для… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 54120-2010: Двигатели автомобильные. Пусковые качества. Технические требования — Терминология ГОСТ Р 54120 2010: Двигатели автомобильные. Пусковые качества. Технические требования оригинал документа: 3.6 время подготовки двигателя к принятию нагрузки: Общие затраты времени на приведение в действие и работу устройства… … Словарь-справочник терминов нормативно-технической документации
Бензин — (Petrol) Бензин это самое распространенное топливо для большинства видов транспорта Подробная информация о составе, получении, хранении и применении бензина Содержание >>>>>>>>>>>>>> … Энциклопедия инвестора
Береговой ракетный комплекс С-2 «Сопка» — Береговой ракетный комплекс С 2 «Сопка» 1958 Разработка береговой системы вооружения «Стрела» была начата в филиале ОКБ 155 под руководством А. Я. Березняка по распоряжению СМ № 3346 от 21 апреля 1954 года. Ракета… … Военная энциклопедия
ЭЛЕКТРОМАШИННЫЕ ГЕНЕРАТОРЫ И ЭЛЕКТРОДВИГАТЕЛИ — машины вращательного типа, преобразующие либо механическую энергию в электрическую (генераторы), либо электрическую в механическую (двигатели). Действие генераторов основано на принципе электромагнитной индукции: в проводе, движущемся в магнитном … Энциклопедия Кольера
Як-141 — Як 141 … Википедия
ПТ-76 — ПТ 76Б ПТ 76 обр. 1952 г … Википедия
Крылатая противокорабельная ракета П-500 «Базальт» (4К80) — Крылатая противокорабельная ракета П 500 «Базальт» (4К80) 1975 Разработка крылатой противокорабельной ракеты П 500 «Базальт» была начата ОКБ 52 по Постановлению СМ № 250–89 от 28 февраля 1963 года.… … Военная энциклопедия
Вопрос. Пусковые качества двигателей внутреннего сгорания.
Для того чтобы двигатель самостоятельно начал работать, его коленчатому валу нужно сообщить определенную начальную (пусковую) частоту вращения. При этом необходимо преодолеть момент следующих составляющих.
· момент сил трения, возникающих между поверхностями сопряженных деталей двигателя и во вспомогательных механизмах, имеющих привод от коленчатого вала.
· момент инерционных сил, которые появляются в процессе разгона двигателя, создаваемых движущимися деталями (основную долю составляет момент силы инерции маховика).
· момент сопротивления тепловых циклов горючей смеси, определяемый затратами энергии на расширение и сжатие топливо-воздушной смеси в цилиндрах двигателя.
Суммарный момент сопротивления зависит также от типа и мощности двигателя, а также от его температуры. Так, с понижением температуры увеличивается вязкость масла, смазывающего вращающиеся части двигателя, что и приводит к увеличению момента сил трения.
Основными факторами, влияющими на возможность осуществления надежного пуска двигателя, являются следующие:
· степень сжатия в цилиндрах;
· число и схема расположения цилиндров;
· тепловое состояние деталей двигателя;
· регулировочные параметры системы зажигания бензиновых двигателей;
· регулировочные параметры топливной аппаратуры;
· низкотемпературные свойства топлива;
· вязкостно-температурные характеристики моторного масла;
· мощность и энергоемкость системы пуска;
· наличие и эффективность вспомогательных пусковых устройств.
Пусковые качества двигателя внутреннего сгорания оцениваются обобщенными показателями:
Минимальная пусковая частота вращения — это наименьшая частота вращения коленчатого вала, при которой пуск двигателя в заданных условиях происходит за две попытки старта продолжительностью по 10 с для бензиновых двигателей и по 15с для дизелей с перерывами между попытками 1 мин.
 |
Среднее давление трения представляет собой условную величину, характеризующую сопротивление вращению коленчатого вала двигателя, укомплектованного всеми штатными навесными агрегатами:
Па ;
По минимальной пусковой частоте вращения nmin коленчатого вала и соответствующему ей моменту сопротивления Мс определяют требуемую пусковую мощность.
Предельная температура Тп надежного пуска − наиболее низкая температура окружающей среды, при которой осуществляется надежный пуск холодного двигателя. Под надежным пуском понимается пуск двигателя, оборудованного всеми навесными агрегатами, на основном топливе при использовании штатных аккумуляторных батарей, имеющих 75 %-ную степень заряженности, не более чем за три попытки пуска холодного двигателя и не более чем за две попытки пуска горячего двигателя или после предпускового его подогрева.
Холодный двигатель − двигатель, у которого температура деталей, охлаждающей жидкости, масла и топлива, отличается от температуры окружающей среды не более чем на 1 °С..
Горячий двигатель — двигатель, остановленный после работы, при температуре окружающей среды до 45 °С и температуре деталей двигателя, охлаждающей жидкости и масла не ниже рабочей.
