Управление пользовательскими системами координат.
Отображаются следующие запросы.
Задание новой ПСК по одной, двум или трем точкам. Если задана одна точка, начало текущей ПСК сдвигается с сохранением ориентации осей X, Y и Z.
Если указана вторая точка, выполняется поворот ПСК вокруг ранее заданного начала координат; при этом положительная полуось X ПСК проходит через эту точку.
Если указана третья точка, выполняется поворот ПСК вокруг оси X; при этом данная точка располагается на положительной полуоси Y плоскости XY ПСК.
Три точки определяют начало координат, точка на положительной оси X и точка на положительной плоскости XY.
Выравнивание пользовательской системы координат по грани 3D тела.
Выберите грань, щелкнув в пределах контура грани или по кромке грани. Ось X ПСК выравнивается по ближайшей кромке исходной выбранной грани.
Совмещение ПСК со смежной или с задней гранью выбранной кромки.
Поворот ПСК на 180 градусов вокруг оси X.
Поворот ПСК на 180 градусов вокруг оси Y.
Принятие текущего положения ПСК (для этого достаточно нажать ENTER). Запрос повторяется до тех пор, пока не будет принято какое-либо положение.
3D тела можно создавать в AutoCAD.
Сохранение и восстановление наиболее часто используемых ориентаций ПСК по имени.
Восстановление сохраненной ранее ПСК и использование ее в качестве текущей.
Имя восстанавливаемой ПСК.
Вывод списка именованных ПСК.
Сохранение текущей ПСК под заданным именем.
Сохранение текущей ПСК под заданным именем.
Удаление ПСК из списка именованных ПСК.
?—Имена ПСК для вывода
Вывод списка пользовательских систем координат с указанием точек начала координат и направлений осей X, Y и Z относительно текущей ПСК. Если текущая ПСК не является именованной, она отображается в списке под именем МИРОВАЯ или БЕЗ ИМЕНИ (в зависимости от того, совпадает ли она с МСК или нет).
Выравнивание пользовательской системы координат по выбранному объекту.
Положительная ось Z ПСК выравнивается перпендикулярно поверхности, на которой изначально создан объект.
Для задания ПСК нельзя использовать следующие объекты: 3D полилинии и бесконечные прямые.
Для большинства объектов начало новой ПСК располагается в ближайшей к точке выбора объекта вершине, а ось X совмещается с кромкой объекта или касается ее. В случае плоских объектов плоскость XY ПСК совмещается с плоскостью объекта. В случае составных объектов происходит изменение положения начала координат, а текущая ориентация осей сохраняется.
Для всех объектов, кроме 3D граней, (доступны только при просмотре чертежей AutoCAD ) плоскость XY новой ПСК располагается параллельно плоскости XY системы координат, использованной при создании объекта. Однако в дальнейшем ориентацию осей X и Y ПСК можно изменить.
Новая ПСК задается по правилам, приведенным в следующей таблице.
Задание ПСК посредством выбора объекта
Начало новой ПСК совмещается с центром дуги. Ось X проходит через тот конец дуги, который расположен ближе к точке выбора.
Начало новой ПСК совмещается с центром круга. Ось X проходит через точку выбора.
Начало новой ПСК совмещается с серединой размерного текста. Новая ось X строится параллельно оси X ПСК, использованной при нанесении размера.
Начало новой ПСК совмещается с тем концом отрезка, который расположен ближе к точке выбора. Новая ось X располагается таким образом, что отрезок лежит в плоскости XZ новой ПСК. В новой ПСК координата Y второго конца отрезка равна нулю.
Выбранная точка становится началом новой ПСК.
Начало новой ПСК совмещается с начальной точкой полилинии. Ось X проходит через начальную точку и ближайшую к ней вершину полилинии.
Начало новой ПСК совмещается с первой точкой тела. Новая ось X проходит вдоль линии, образованной первыми двумя точками.
Текст, вхождение блока, определение атрибута
Начало новой ПСК совмещается с точкой вставки объекта, а направление новой оси X определяется углом поворота объекта вокруг направления выдавливания. Объект, с помощью которого задается новая ПСК, имеет в этой ПСК нулевой угол поворота.
Восстановление предыдущей ПСК.
Сохраняются последние 10 пользовательских систем координат, созданных в пространстве модели и последние 10 пользовательских систем координат, созданных в пространстве листа. Повторное использование этой опции позволяет вернуться к той или иной системе координат. То, какая система координат будет восстановлена, зависит от текущего пространства.
Выравнивание плоскости XY пользовательской системы координат по плоскости, перпендикулярной направлению взгляда. Начало координат не изменяется, оси X и Y становятся горизонтальной и вертикальной.
Совмещение текущей ПСК с мировой системой координат (МСК).
МСК является базовой системой координат, относительно которой задаются все ПСК и не может быть переопределена.
Поворот текущей ПСК вокруг указанной оси.
Если ориентировать большой палец правой руки согласно положительному направлению оси X и согнуть остальные пальцы, то положительное направление вращения будет совпадать с направлением, указываемым согнутыми пальцами.
Если ориентировать большой палец правой руки согласно положительному направлению оси Y и согнуть остальные пальцы, то положительное направление вращения будет совпадать с направлением, указываемым согнутыми пальцами.
Если ориентировать большой палец правой руки согласно положительному направлению оси Z и согнуть остальные пальцы, то положительное направление вращения будет совпадать с направлением, указываемым согнутыми пальцами.
Посредством указания точки начала координат и одного или нескольких углов поворота вокруг осей X, Y и Z можно задать любую ПСК.
Выравнивание пользовательской системы координат по указанной положительной оси Z.
Начало координат ПСК перемещается в первую указанную точку, положительное направление оси Z проходит через вторую указанную точку.
Выравнивание оси Z в направлении конечной точки, ближайшей к точке выбора объекта. Положительная полуось Z направлена от объекта.
AutoCAD
Управление параметрами ПСК и знаков ПСК для видовых экранов.
Вывод списка, переименование и восстановление определений пользовательских систем координат (ПСК) и управление параметрами ПСК и значка ПСК для видовых экранов.
Список вкладок
Диалоговое окно «ПСК» имеет следующие вкладки:
Вкладка «Именованные ПСК» (диалоговое окно «ПСК»)
Перечисляет определения ПСК и задает текущую ПСК.
Отображается имя текущей ПСК. Если текущая ПСК не сохранялась, она отображается в списке как «Без имени».
Список ПСК, заданных в текущем чертеже. ПСК, установленная в качестве текущей, помечается в списке указателем.
Если существует несколько видовых экранов, для каждого из которых задано несколько режимов неименованных ПСК, в списке отображается только одна неименованная ПСК, соответствующая текущему видовому экрану.
Мировая система координат всегда присутствует в списке — ее нельзя удалить или переименовать.
Если задать другие ПСК в ходе текущего сеанса редактирования, отображается предыдущая запись. Для последовательного восстановления этих ПСК выберите «Предыдущая» и «Установить».
Для добавления в список имени ПСК используется параметр «Именованный» > «Сохранить» команды ПСК.
Восстановление выбранной системы координат.
Кроме того, восстановление отдельной системы координат осуществляется следующими способами: дважды нажать левую кнопку мыши на имени ПСК; нажать правую кнопку мыши на имени ПСК и выбрать в контекстном меню пункт «Установить».
Вызов диалогового окна «Подробности о ПСК», в котором содержится информация о координатах ПСК.
Кроме того, для просмотра подробностей об отдельной ПСК можно нажать правую кнопку мыши на ее имени и выбрать в контекстном меню пункт «Подробности».
Переименовать (только в контекстном меню)
Переименование ПСК. Мировую систему координат переименовать нельзя.
Удалить (только в контекстном меню)
Удаление ПСК. Мировую систему координат удалить нельзя.
Вкладка «Ортогональные ПСК» (диалоговое окно «ПСК»)
Замена ПСК одной из ортогональных ПСК.
Отображается имя текущей ПСК.
Список ортогональных ПСК
Вывод шести ортогональных систем координат, заданных в текущем чертеже. Ортогональные системы координат задаются относительно ПСК, указанной в списке «Относительно».
Для выбранной ортогональной ПСК можно задать значение глубины или новое начало координат с помощью параметра «Глубина».
Восстановление выбранной системы координат.
Вызов диалогового окна «Подробности о ПСК», в котором содержится информация о координатах ПСК. Также для просмотра сведений об отдельной ПСК можно щелкнуть ее имя правой кнопкой мыши и выбрать параметр «Подробности».
Выбор базовой системы координат, относительно которой будет задана ортогональная ПСК. По умолчанию в качестве базовой системы координат используется МСК.
При каждом изменении параметра «Относительно» восстанавливается положение по умолчанию для начала выбранной ортогональной ПСК.
Если ортогональная система координат сохранена в чертеже как часть конфигурации видового экрана, а также если параметр «Относительно» имеет значение, отличное от «Мировая», имя этой системы координат заменяется на «Без имени», чтобы ее можно было отличить от стандартных ортогональных ПСК.
Сброс (только в контекстном меню)
Восстановление начала выбранной ортогональной системы координат. Начало совмещается с точкой (0,0,0) указанной базовой системы координат.
Глубина (в контекстном меню или при двойном нажатии)
Задание расстояния между плоскостью XY ортогональной ПСК и параллельной плоскостью, проходящей через начало базовой системы координат. В диалоговом окне «Глубина ортогональной ПСК» необходимо ввести значение глубины или нажать кнопку «Задание нового начала» и указать новую глубину или новое положение начала координат непосредственно на чертеже.
Вкладка «Режимы» (диалоговое окно «ПСК»)
Отображение и изменение сохраненных с видовым экраном режимов знака ПСК и ПСК.
Режимы знака ПСК
Задание режима отображения знака ПСК для текущего видового экрана.
Отображение знака ПСК на текущем видовом экране.
Отображение знака ПСК на текущем видовом экране в точке начала координат. Если убрать этот флажок (или если начало ПСК находится за пределами видового экрана), знак ПСК располагается в левом нижнем углу видового экрана.
Для всех активных ВЭкранов
Применение режимов знака ПСК ко всем активным видовым экранам текущего чертежа.
Разрешить выбор значка ПСК
Определение того, будет ли значок ПСК выделяться при наведении курсора и доступны ли при щелчке ручки значка ПСК.
Режимы ПСК
Задание поведения ПСК при обновлении ее режима.
Сохранять ПСК с видовым экраном (недоступно в AutoCAD LT)
Сохранение ПСК с видовым экраном (системная переменная UCSVP).
Если убрать этот флажок, для заданного видового экрана используется ПСК текущего видового экрана (недоступно в AutoCAD LT).
Вид в плане при смене ПСК
Восстановление вида в плане при изменении системы координат в данном видовом экране. (системная переменная UCSFOLLOW)
AutoCAD
Не удалось извлечь оглавление
ПСК (команда)
Задание начала координат и ориентации текущей пользовательской системы координат (ПСК).
ПСК — это подвижная декартова система координат, которая задает рабочую плоскость XY, горизонтальное и вертикальное направление, оси вращения и другие полезные геометрические ссылки. При необходимости начало координат и ориентацию ПСК можно изменить, задавая точки, вводя координаты и работая со вспомогательными инструментами чертежа, например режимом «Орто» и сеткой.
ПСК сохраняется с видовым экраном, если значение системной переменной UCSVP для этого видового экрана равно 1.
Отображаются следующие запросы.
Задайте начало ПСК
Задание новой ПСК по одной, двум или трем точкам.
Три точки определяют начало координат, точка на положительной оси X и точка на положительной плоскости XY.
Если не указать значение координаты Z при вводе координаты, используется текущее значение Z.
Грань
Динамическое выравнивание ПСК по грани 3D-объекта.
Наведите курсор на грань, чтобы просмотреть, как будет выровнена ПСК.
Совмещение ПСК со смежной или с задней гранью выбранной кромки.
Поворот ПСК на 180 градусов вокруг оси X.
Поворот ПСК на 180 градусов вокруг оси Y.
Принятие изменений и размещение ПСК.
Именованные
Сохранение и восстановление именованных определений ПСК.
Восстановить
Восстановление сохраненного определения ПСК и использование его в качестве текущего.
Указывает имя определения ПСК для восстановления.
? — список определений ПСК
Создает список подробностей об указанных определениях ПСК.
Сохранить
Сохранение текущей ПСК под заданным именем.
Задает имя для определения ПСК.
Удалить
Удаление определения ПСК из списка сохраненных определений.
? — список определений ПСК
Список сохраненных определений ПСК, показывающих начало координат и оси X, Y и Z для каждого сохраненного определения ПСК относительно текущей ПСК. Введите звездочку для вывода списка всех определений ПСК. Если текущая ПСК совпадает с МСК (мировой системой координат), она отображается в списке под именем «МСК». Если она является пользовательской, но без имени, она отображается в списке под именем БЕЗ ИМЕНИ.
Объект
Совмещение ПСК с выбранным 2D- или 3D-объектом. ПСК можно выровнять по объекту любого типа (включая облака точек), за исключением прямых и 3D-полилиний.
Наведите курсор на объект, чтобы просмотреть, как будет выглядеть выравнивание ПСК, и щелкните мышью, чтобы разместить ПСК. В большинстве случаев начало ПСК располагается в конечной точке, ближайшей к указанной точке, ось X будет выровнена по ребру или по касательной к кривой и ось Z будет выровнена перпендикулярно к объекту.
При наведении курсора на облако точек начало координат ПСК перемещается к ближайшей точке объекта облака точек. Если в облаке точек есть данные сегментации (из Autodesk ReCap Pro), а курсор наводится на плоский сегмент, начало координат ПСК перемещается к ближайшей точке на плоскости, а ось XY ПСК размещается параллельно плоскости XY плоских сегментов. Направление оси Х определяется линей пересечения плоскости, содержащей плоские сегменты, и МСК. Чтобы разместить ПСК, щелкните кнопкой мыши.
Предыдущая
Восстановление предыдущей ПСК.
Можно вернуться назад на последние 10 параметров ПСК в текущем сеансе. Параметры ПСК сохраняются отдельно для пространства модели и пространства листа.
Выравнивание плоскости XY ПСК по плоскости, перпендикулярной направлению взгляда. Начало координат не изменяется, оси X и Y становятся горизонтальной и вертикальной.
Совмещение ПСК с мировой системой координат (МСК).
X, Y, Z
Поворот текущей ПСК вокруг указанной оси.
Если ориентировать большой палец правой руки согласно положительному направлению оси X и согнуть остальные пальцы, то положительное направление вращения будет совпадать с направлением, указываемым согнутыми пальцами.
Если ориентировать большой палец правой руки согласно положительному направлению оси Y и согнуть остальные пальцы, то положительное направление вращения будет совпадать с направлением, указываемым согнутыми пальцами.
Если ориентировать большой палец правой руки согласно положительному направлению оси Z и согнуть остальные пальцы, то положительное направление вращения будет совпадать с направлением, указываемым согнутыми пальцами.
Посредством указания точки начала координат и одного или нескольких углов поворота вокруг осей X, Y и Z можно задать любую ПСК.
Ось Z
Выравнивание ПСК по заданной положительной ветви оси Z.
Начало координат ПСК перемещается в первую указанную точку, положительное направление оси Z проходит через вторую указанную точку.
Объект
Выравнивание по оси Z с касательной к конечной точке, ближайшей к указанной точке. Положительная полуось Z направлена от объекта.
Применить
(Недоступно в AutoCAD LT.)
Применение параметров текущей ПСК к указанному видовому экрану или ко всем видовым экранам, если для других видовых экранов установлена другая ПСК. (системная переменная UCSVP).
Применение текущей ПСК к указанному видовому экрану и завершение команды ПСК.
Применение текущей ПСК ко всем активным видовым экранам.
AutoCAD
Не удалось извлечь оглавление
ЗНАКПСК (команда)
Управление видимостью, размещением, внешним видом и выбором значка ПСК.
Знак ПСК показывает местоположение и ориентацию текущей ПСК. Знаком ПСК можно управлять с помощью ручек. Таким режимом поведения управляет системная переменная UCSSELECTMODE.
В пространстве листа и пространстве модели отображаются разные значки пользовательских систем координат. В пространстве модели можно выбрать между 2D- и 3D- стилями отображения значка (см. параметр «Свойства»):
В следующих примерах представлены два 3D-значка ПСК, видимых в пространстве модели и значок ПСК в пространстве листа.
Отображаются следующие запросы.
Задайте параметр [Вкл/Откл/ВСе/Без начала/Начало/выбираеМый/Свойства] текущая>: задайте параметр или нажмите Enter
Включение видимости знака ПСК.
Откл
найти
Отключение видимости знака ПСК.

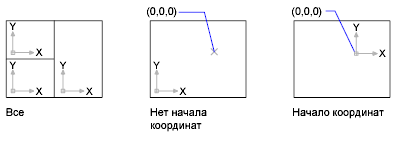

Применение изменений знака ПСК ко всем активным видовым экранам. В противном случае, действие команды ЗНАКПСК распространяется только на текущий видовой экран.
Знак ПСК отображается в левом нижнем углу видового экрана независимо от положения начала ПСК.
Знак ПСК отображается в точке начала текущей ПСК. Если начало ПСК находится вне вида, оно отображается в левом нижнем углу видового экрана.
Определяет, можно ли будет выбрать значок ПСК и управлять им с помощью ручек.
Свойства
найти
Вызов диалогового окна «Знак ПСК», в котором можно задать стиль, видимость и расположение знака ПСК.
AutoCAD
Не удалось извлечь оглавление
ПСК (команда)
Задание начала координат и ориентации текущей пользовательской системы координат (ПСК).
ПСК — это подвижная декартова система координат, которая задает рабочую плоскость XY, горизонтальное и вертикальное направление, оси вращения и другие полезные геометрические ссылки. При необходимости начало координат и ориентацию ПСК можно изменить, задавая точки, вводя координаты и работая со вспомогательными инструментами чертежа, например режимом «Орто» и сеткой.
ПСК сохраняется с видовым экраном, если значение системной переменной UCSVP для этого видового экрана равно 1.
Отображаются следующие запросы.
Задайте начало ПСК
Задание новой ПСК по одной, двум или трем точкам.
Три точки определяют начало координат, точка на положительной оси X и точка на положительной плоскости XY.
Если не указать значение координаты Z при вводе координаты, используется текущее значение Z.
Грань
Динамическое выравнивание ПСК по грани 3D-объекта.
Наведите курсор на грань, чтобы просмотреть, как будет выровнена ПСК.
Совмещение ПСК со смежной или с задней гранью выбранной кромки.
Поворот ПСК на 180 градусов вокруг оси X.
Поворот ПСК на 180 градусов вокруг оси Y.
Принятие изменений и размещение ПСК.
Именованные
Сохранение и восстановление именованных определений ПСК.
Восстановить
Восстановление сохраненного определения ПСК и использование его в качестве текущего.
Указывает имя определения ПСК для восстановления.
? — список определений ПСК
Создает список подробностей об указанных определениях ПСК.
Сохранить
Сохранение текущей ПСК под заданным именем.
Задает имя для определения ПСК.
Удалить
Удаление определения ПСК из списка сохраненных определений.
? — список определений ПСК
Список сохраненных определений ПСК, показывающих начало координат и оси X, Y и Z для каждого сохраненного определения ПСК относительно текущей ПСК. Введите звездочку для вывода списка всех определений ПСК. Если текущая ПСК совпадает с МСК (мировой системой координат), она отображается в списке под именем «МСК». Если она является пользовательской, но без имени, она отображается в списке под именем БЕЗ ИМЕНИ.
Объект
Совмещение ПСК с выбранным 2D- или 3D-объектом. ПСК можно выровнять по объекту любого типа (включая облака точек), за исключением прямых и 3D-полилиний.
Наведите курсор на объект, чтобы просмотреть, как будет выглядеть выравнивание ПСК, и щелкните мышью, чтобы разместить ПСК. В большинстве случаев начало ПСК располагается в конечной точке, ближайшей к указанной точке, ось X будет выровнена по ребру или по касательной к кривой и ось Z будет выровнена перпендикулярно к объекту.
При наведении курсора на облако точек начало координат ПСК перемещается к ближайшей точке объекта облака точек. Если в облаке точек есть данные сегментации (из Autodesk ReCap Pro), а курсор наводится на плоский сегмент, начало координат ПСК перемещается к ближайшей точке на плоскости, а ось XY ПСК размещается параллельно плоскости XY плоских сегментов. Направление оси Х определяется линей пересечения плоскости, содержащей плоские сегменты, и МСК. Чтобы разместить ПСК, щелкните кнопкой мыши.
Предыдущая
Восстановление предыдущей ПСК.
Можно вернуться назад на последние 10 параметров ПСК в текущем сеансе. Параметры ПСК сохраняются отдельно для пространства модели и пространства листа.
Выравнивание плоскости XY ПСК по плоскости, перпендикулярной направлению взгляда. Начало координат не изменяется, оси X и Y становятся горизонтальной и вертикальной.
Совмещение ПСК с мировой системой координат (МСК).
X, Y, Z
Поворот текущей ПСК вокруг указанной оси.
Если ориентировать большой палец правой руки согласно положительному направлению оси X и согнуть остальные пальцы, то положительное направление вращения будет совпадать с направлением, указываемым согнутыми пальцами.
Если ориентировать большой палец правой руки согласно положительному направлению оси Y и согнуть остальные пальцы, то положительное направление вращения будет совпадать с направлением, указываемым согнутыми пальцами.
Если ориентировать большой палец правой руки согласно положительному направлению оси Z и согнуть остальные пальцы, то положительное направление вращения будет совпадать с направлением, указываемым согнутыми пальцами.
Посредством указания точки начала координат и одного или нескольких углов поворота вокруг осей X, Y и Z можно задать любую ПСК.
Ось Z
Выравнивание ПСК по заданной положительной ветви оси Z.
Начало координат ПСК перемещается в первую указанную точку, положительное направление оси Z проходит через вторую указанную точку.
Объект
Выравнивание по оси Z с касательной к конечной точке, ближайшей к указанной точке. Положительная полуось Z направлена от объекта.
Применить
(Недоступно в AutoCAD LT.)
Применение параметров текущей ПСК к указанному видовому экрану или ко всем видовым экранам, если для других видовых экранов установлена другая ПСК. (системная переменная UCSVP).
Применение текущей ПСК к указанному видовому экрану и завершение команды ПСК.
Применение текущей ПСК ко всем активным видовым экранам.
