Прибор для настройки антенн

Антенна спутникового ТВ, независимо от своего размера, требует точности в настройке. Детали здесь имеют значение, ведь даже когда вам кажется, что все сделано верно и прочно, а ваша антенна идеально расположена, одновременно всегда существует некий запас – точная настройка спутниковой установки, которая позволит получить резерв качества сигнала для худших условий. С этой задачей, безусловно, справится профессиональный установщик, который благодаря своим знаниям и приборам сможет сделать это как можно точнее, но можете и вы – собственноручно. К сожалению, без надёжного измерительного устройства многого вы не достигнете. Не каждый тюнер способен показать итоговую разницу уровня сигнала.

Для отладки оптимального уровня сигнала ТВ, принимаемого тарелкой, существует прибор для настройки спутниковых антенн. В обиходе часто можно слышать и его второе название – сатфайндер, от английских слов «искать спутник», а также совсем просторечное – «пищалка». Чуть позже в тексте вы встретите этому объяснение. Это достаточно простое и удобное в использовании устройство для точной и быстрой настройки положения антенны, которое временно интегрируется между спутниковым тюнером и конвертером LNB.

Приборы для настройки спутниковых антенн

С каждым десятилетием плотность спутников, размещённых на геостационарной орбите, нарастает, а вот диаметр их передатчиков, наоборот, склонен уменьшаться. Как результат – лучи спутниковой связи стали несколько «размытыми». К тому же выросла ширина полосы, требуемая для большинства спутниковых услуг.

Прибор, который используется во время установки спутниковых антенн, служит не только для определения местонахождения спутника в космосе. Применение сатфайндера имеет решающее значение для профессионального подключения спутникового ТВ. В частности он позволяет зафиксировать как слишком слабый, так и чрезмерно сильный сигнал.

Спрос на это устройство в течение нескольких лет очень вырос, т.к. без него сложно обойтись в мире спутникового ТВ, а вот его цены быстро снижаются по причине увеличения его ассортимента на рынке ТВ-товаров. Наличие этого прибора сокращает затраты на посещение установщика, к тому же он не требует батареек и всегда готов к использованию. Но даже в этих условиях на территории России все ещё достаточно умельцев, кто пожелает или уже изготовил подобный гаджет для настройки спутниковой антенны своими руками.

Итак, что же это за незаменимые приспособления, из чего оно состоят и как работают?

Профессиональные

Современный сатфайндер заводского производства для точной и быстрой настройки положения антенны представляет собой портативное устройство с микропроцессорным управлением размером с ладонь, облачённое в пластиковый корпус. Его основными пользовательскими элементами являются:

Понятный функционал и удобная конструкция сатфайндера гарантируют его простое интуитивное использование.

Любой индикатор для настройки тарелки оснащён парой винтовых разъёмов для подключения в разрез кабеля между антенной и спутниковым ресивером. Они имеют обозначение, чтобы исключить неверное подсоединение, которое чревато поломкой или неверной работой устройства. Включение питания тюнера, с которого запитывается сатфайндер, следует выполнять только после кабельного присоединения. Это важное условие сохранности прибора. Работающий прибор отражает на дисплее тестовое окно. У разных производителей телеаппаратуры оно может различаться.

Вот краткий алгоритм того, как настроить спутниковое телевидение с помощью сатфайндера:

Полупрофессиональные и любительские

Полупрофессиональные «пищалки» – бюджетное решение – представлены приборами с механическим индикатором сигнала. Механика чувствительна к влиянию радиоволн, поэтому точность настройки приборами данной модели может быть не идеальной.

На поисковый запрос «самодельный прибор для настройки спутниковых антенн» Интернет выдаст вам ссылки на любительские устройства, сконструированные в основном из маленького телевизора и приёмника. Но попадаются также приборы на базе индивидуальных схем и персонального программного обеспечения.

Если вы отдаёте предпочтение такому варианту ввиду его дешевизны, то вам нужно знать, что качество настройки таким прибором вызывает сомнения. К тому же, любое кустарное устройство, а тем более тандем из переносного телевизора и тюнера (даже если они компактные), не обеспечит вам нужный темп работы там, где необходима мобильность.

Что ещё нужно для настройки

Специфическое оборудование для настройки спутниковых антенн не требуется. Но измеритель сигнала удобно использовать в паре с тестовым отрезком коаксиала, который на период настройки подменит основной кабель между сатфайндером и антенной. Вам понадобится кабель длиной от 0,5 м до 1,5 м в зависимости от места установки тарелки.

Заключение

В деле правильного позиционирования спутниковой антенны сатфайндер занимает важное место. Профессиональные устройства характеризуются достойным качеством изготовления и простотой использования. Что вы получаете, приобретая его в домашний арсенал гаджетов? Используя индикатор спутникового сигнала, вы можете:

Источник

Настройка антенны и поиск спутникового сигнала с помощью прибора SatFinder

Принято считать, что спутниковое телевидение сложное с технической стороны но самостоятельно установить и выполнить настройку можно и своими руками. В этом помогает полезный прибор, который позволяет точно направить антенну. Прибор для настройки спутниковых антенн называется сатфайндер (SatFinder) и его работа будет рассмотрена ниже.

Важно знать

Сигнал от вещателя отправляется пользователю через приемопередаточное устройство — ретранслятор. Для принятия изображения используется приемное устройство — спутниковая тарелка. По такому принципу работает эфирное и спутниковое телевидение, но в последнем случае вместо вышки ретранслятором служит спутник, размещенный на геостационарной орбите.

Все спутники размещены на плоскости экватора и на конкретной долготе, на которую и направляется антенна. В последствии выполняется настройка приставки для поиска и отображения каналов, которые вещает конкретный спутник.

Варианты подключения

В распоряжении пользователя есть два пути по настройке тарелки для приема вещания:

Второй вариант более привлекателен, но сначала нужно рассмотреть, как происходит процесс настройки.

Проблемы самостоятельной настройки

Цель в данном случае такая же, как и при подключении обычной антенны VHF/UHF-диапазона — необходимо установить приемное устройство так, чтобы улавливать сигнал приемлемого уровня.

В отличие от обычных телевизоров и приставок, спутниковый ресивер ведет мониторинг поступившего и регистрируемого сигнала:

Второй уровень сигнала (регистрируемый на ресивере) и нужен, т.к. от него выводится изображение на телевизор. Его мощность всегда ниже падающего излучения на конвектор, т.к. кабель обладает относительной шумностью.

Чем протяженней кабель, тем ниже будет мощность регистрируемого на ресивере излучения, что потребует более точного направления для получения на выходе приемлемого уровня излучения. Рекомендуется по возможности минимизировать расстояние от конвектора до приставки.

Требуется настроить антенну (тарелку с установленным конвектором) так, чтобы значение у желтой полосы было не ниже 65%.

Перед настройкой головка закрепляется к конвектору посередине или со смещением вниз (если в комплекте офсетный рефлектор), к ней от ресивера подключается антенный кабель. Следом приставку нужно подсоединить к телевизору и переключиться в нем на физический канал, соответствующий разъему подключения.

В результате на экране должен отобразиться номер физического канала приставки и две указанные полоски со значением уровня сигнала.

Особенности настройки

Территория России севернее экватора, тарелку нужно направить на юг (90° по часовой стрелке от точки восхода), после чего плавно вращать до значения 40%, а потом еще вращать головку, пока не будет найдено направление с приемлемым сигналом.

В целом, все выглядит довольно просто, однако есть несколько неблагоприятных факторов, которые играют против пользователя:

Вся проблема в том, что все оборудование используется на месте, а при использовании стационарного оборудования от антенны пойдет кабель, имеющий шумность. Поэтому такой вариант приводит к получению заведомо завышенного уровня сигнала, которого не будет в действительности.

Прибор для настройки

Из рассмотренного выше примера напрашивается вывод, что настройка может не получиться. В итоге будет зря потрачено время и все равно потребуется платить специалисту.

В этих ситуация выручает устройство для настройки спутниковых антенн сатфайндер, которое значительно упрощает процесс настройки.

Принцип работы

По завершению будет выдано точное местонахождение спутника, выставлены настройки в ресивере, а также сообщено, какой максимальный уровень сигнала возможен при точном направлении антенны.

Следуя указаниям полученной информации, выполнить монтаж антенны и начать в настройках ресивера сканирование программ. После их нахождения можно пользоваться спутниковым телевидением.

Прибор подходит для настройки спутниковых антенн Триколор, НТВ+, Телекарта, МТС, Экспресс-ТВ и др.

Виды приборов

По своим функциям все приборы сатфайндер одинаковы, но различаются на два типа режимом работы, от которого зависит объем полученной информации:

С прибором первого типа не требуется брать с собой ресивер с телевизором, что в большинстве случаев действительно удобно и необходимо. Однако пользователю все равно требуется самостоятельно искать нужное направление.

Стоимость приборов Сатфайндер вполне оправдана и начинается от 400 руб.

Сложные приборы уже работают от ресивера и выдают всю информацию о спутнике и сигнале. Заранее известно, куда нужно направить антенну и не требуется искать точное расположение.

Пользователь значительно сэкономит время, но стоимость такого прибора начинается от 2 тыс. руб.

Независимо, какой из типов приборов будет использован, с ним можно быть уверенным, что самостоятельная установка спутниковой антенны будет успешной.

Источник

Приборы для настройки спутниковой антенны: как выбрать и настроить

Антенна спутникового телевидения, независимо от размера и модели, требует точности в настройке для оптимального функционирования всей системы спутникового ТВ. Даже если все установлено верно, но существуют некие погрешности, это отразится на качестве сигнала при плохих погодных условиях.

Для точности настройки спутниковой антенны существуют профессиональные устройства – сатфайндеры.

В этой статье мы разберем, какие бывают приборы для настройки спутниковой антенны, что они собой представляют, а также как выбрать устройство и настроить тарелку.

Как называется прибор для настройки спутниковых антенн? Такой прибор называют сатфайндер или же Satellite Finder (SatFinder).

Зачем нужен прибор для настройки спутниковой антенны и что он собой представляет

Прибор для настройки спутниковой антенны по-другому называется сатфайндером или индикатором спутникового сигнала. Он предназначен для быстрого поиска спутников в радиусе нескольких метров и их дальнейшей настройки.

Сатфайндер предназначен для того, чтобы упростить и ускорить процесс поиска и настройки спутниковой антенны, так как другие устройства помогут лишь примерно определить направление, азимут и угол наклона для оборудования.

Азимут и угол наклона

Суть работы прибора заключается в том, что он определяет точное расположение спутниковой антенны, которая в дальнейшем передает сигнал ресиверу. Оповещение о правильности/неправильности расположения выводится на экран сатфайндера.

Важно знать. Все спутники размещены на конкретной долготе, на которую и должна быть направлена антенна. Поэтому владельцам спутникового телевидения после приобретения оборудования приходится выполнять настройку приставки для поиска и дальнейшего отображения каналов.

Виды приборов типа Satellite Finder

По своему функционалу все сатфайндеры одинаковые, но по стоимости и объему получаемой информации выделяют 3 основных вида. Рассмотрим каждый из них в таблице:

Выбирать устройство необходимо, исходя из собственных потребностей. Для домашнего использования человеку подойдут недорогие модели, которые оснащены стрелочным индикатором.

Стрелочный сатфайндер

Мощные приборы используются теми, кто часто прибегают к настройке спутниковых антенн. Например, монтажники.

Pribor satfinder для измерения тв сигнала и настройки спутниковой антенны

Как выбрать качественный прибор для измерения спутникового сигнала

Спрос на сатфайндеры за последние несколько лет вырос, так как без него точная настройка спутниковых антенн невозможна. А вот цены на оборудование снижается.

Это связано с тем, что на российском рынке увеличивается ассортимент ТВ-товаров, конкуренция растет. Производители стараются изготовить качественные модели устройств по доступной цене.

Но даже сейчас на рынке встречается большое количество брака. Если приобрести такое устройство и использовать при настройке, то никакого результата добиться не получится.

Чтобы избежать ошибки, необходимо ответственно подойти к выбору устройства. Существует ряд рекомендаций:

Идеальный прибор для настройки спутниковых антенн Satlink WS-6916:

Источник

Прибор для настройки спутниковых антенн – незаменимый помощник установщика антенн

Для тех, кто сталкивался с необходимостью установки комплектов спутникового телевидения что называется «с нуля», прекрасно знает, что наличие прибора для настройки спутниковых антенн решает если не все, то большинство проблем, связанных с точной настройкой системы. В этой статье мы расскажем, о том какие бывают приборы.

Для тех, кто сталкивался с необходимостью установки комплектов спутникового телевидения что называется «с нуля», прекрасно знает, что наличие прибора для настройки спутниковых антенн решает если не все, то большинство проблем, связанных с точной настройкой системы. Начиная с первых комплектов для приема сначала аналогового, а теперь и цифрового спутникового телевидения, установка спутниковой антенны выступает самым трудоемким и кропотливым участком работ.

Кроме выбора места крепления тарелки, установки кронштейна и крепления самого зеркала тарелки, точная настройка положения конвертеров с максимальным уровнем сигнала со спутника, требует большого мастерства и умения. И как ни странно, наличия всего комплекта спутникового телевидения – включая тюнер и телевизор.

И хотя многие мастера вышли на более высокий уровень мастерства – имеют в своем арсенале миниатюрный телевизор и спутниковый приемник, прибор для настройки спутниковых антенн позволяет забыть даже об этом оборудовании, его одного достаточно для работы.

Основные виды приборов для настройки антенн

Домашние бытовые приборы

Для самостоятельной установки спутниковых антенн чаще всего используется самый простой прибор — стрелочный сатфайндер. Так же бывают модификации с индикаторными или цифровыми дисплеями, но по сути своей являются приборами одного класса. Такой прибор для настройки спутниковых антенн имеет два маркированных гнезда для подсоединения телевизионного коаксиального кабеля от приемной головки и к спутниковому приемнику. Такое включение в цепь прибора для настройки спутниковых антенн дает возможность измерить качество принимаемого сигнала. И путем изменения положения зеркала антенны, крепления головок или их положения относительно всей конструкции, получить наилучший показатель уровня сигнала. Все приборы для удобства работы оснащаются звуковым сигналом, облегчающим настройку, когда условия работы не позволяют контролировать визуально экран дисплея.

Такие приборы идеальны в домашних целях, ведь обычного индикатора достаточно, чтобы настроить положение спутниковой антенны. Отлик на изменение уровня сигнала даже у таких приборов заметно ниже чем у спутниковых ресиверов и телевизоров со встроенным тюнером DVB-S2 (1-2 секунды у прибора, против 4-5 секунд у ресиверов). Однако реагировать будет на сигнал с любого спутника.

Самый простой и дешевый прибор для настройки. Подключается в разрыв коаксиального кабеля между ресивером и конвертором, питается от ресивера. Для настройки используется стрелочный и звуковой индикаторы. Имеет регулируемый аттенюатор.

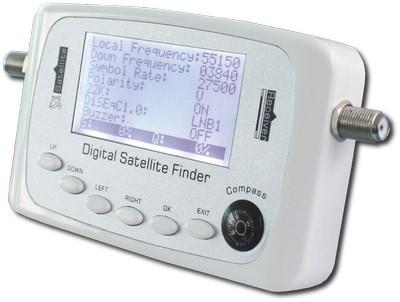

Отличается от предыдущего сатфайндера наличием цифрового дисплея,вместо стрелочного.

Полупрофессиональные приборы

Следующий тип приборов для настройки антенн, можно назвать полупрофессиональными. Такие приборы внешне похожи на самые простые сатфайндеры, о которых говорилось выше. Но они предоставляют установщику данные по нескольким параметрам: частота транспондера, поляризация, символьная скорость, FEC. Что позволяет убедиться, что антенна настроена на нужный спутник. Еще одна особенность приборов такого типа, они бывают со встроенными аккумуляторами или внешними блоками питания, то есть использование ресивера и прокладки от него до антенны коаксиального кабеля на этапе настройки антенны становится не обязательным.

Отличается от SF500 наличием встроенного аккумулятора.

Профессиональные приборы

А вот для постоянной работы лучше использовать более профессиональный прибор. По сути, это целая станция, дающая возможность определить не только положение тарелки, но и увидеть на экране изображение с вещаемых со спутника каналов. Профессиональные версии таких приборов дают возможность провести установку спутниковой антенны в считаные минуты. Затратив при этом минимум усилий и получив наилучший результат.

Недорогой измерительный прибор обладающий большим дисплеем и хорошим комплектом аксессуаров (чехол, зарядка для автомобиля)

Amiko X-Finder GM Multibox (Выпускается под разными марками)

Настоящий комбайн для установщиков, помимо большого дисплея и большого комплекта аксессуаров, имеет встроенный DVB-T/T2 и кабельный тюнер DVB-C

Так же как и предыдущий прибор имеет тюнера DVB-T/T2 и кабельный тюнер DVB-C имеет чуть меньшие размеры

Источник

Почему прибор для настройки антенн лучше, чем софт

Смартфон — поистине одно из главных изобретений XX века. Оказавшись в любом общественном месте, оглянитесь вокруг, и вы увидите большое количество людей, занятых своими телефонами. Они пишут сообщения, читают новости, смотрят или снимают видео и решают другие задачи. Многие уже и представить себя не могут без смартфона. Для некоторых мобильное устройство стало продолжением их самих. Существует огромное количество приложений, которые собственно и превращают наш гаджет в инструмент для решения практически любых повседневных проблем и важных задач. С помощью телефона можно узнать расписание электричек или рецепт блюда, вызвать такси, определить пол будущего ребенка. Не обошли разработчики мобильного софта своим вниманием и спутниковое ТВ. Существует множество приложений, призванных облегчить процесс настройки спутниковой антенны. Это могут быть сборники транспондеров, калькуляторы расчета азимута положения и угла места спутника. С помощью смартфона можно определить размер спутниковой тарелки и угол ее наклона.

Пальцем в небо

Большинство мобильных приложений сделают настройку спутниковой антенны более удобной — помогут примерно определить направление и угол наклона, но не более того. Для приема сигнала спутникового телевидения нужно специальное оборудование, которое называется DVB-S-приемник или тюнер. Ни один смартфон не может иметь такую аппаратную часть, и никакое мобильное приложение ее не заменит. Для чего же тогда нужны приложения для настройки антенн. Эти программы используют функцию обычного компаса, указывая нам лишь примерное направление на спутник. Точность показаний снижается из-за погрешности и влияния окружающих магнитных полей от различных приборов.

Направление антенны на спутник должно быть очень точным. Даже смещение всего на 1-2 миллиметра может привести к потере или ослаблению сигнала. Конечно, при необходимости точной настройки смартфон с любым мобильным приложением, пусть даже платным, будет бессилен. При наведении тарелки на спутник используются в основном две шкалы с показаниями силы и качества сигнала. Ни одно приложение этого функционала не имеет. Кроме того, спутниковый сигнал принимается конвертером, который устанавливается в фокусе антенны и передается по коаксиальному кабелю на приемник, который этот сигнал декодирует. Если бы смартфон умел это делать, то он должен был бы иметь специальный вход.

Итак, мы разобрались, что с помощью смартфона настроить антенну вряд ли удастся. Что же тогда для этого использовать? На рынке существуют устройства для настройки, которые называются SatFinder (сатфайндеры). Они могут быть как совсем простыми, дешевыми и практически бесполезными, так и очень дорогими, использование которых будет оправдано лишь в профессиональных целях, когда вы уверены, что затраты на прибор будут с лихвой окуплены. Основываясь на своем опыте использования различных устройств, я расскажу вам о доступных девайсах невысокой ценовой категории. Раскрою их преимущества и недостатки.

Бюджетные «стрелочные» приборы

Эти устройства можно увидеть практически в любом антенном магазине. Как правило, их предлагают приобрести «на сдачу». В зависимости от места продажи стоимость приборов может быть от 500 рублей и выше. Я бы даже и приборами эти игрушки не назвал. Устройство представляет собой корпус с большим стрелочным циферблатом и, как правило, встроенным звуковым зуммером. Подключается оно в разрыв между антенной и спутниковым ресивером, то есть к одному выходу приборчика подсоединяется кабель от конвертера, а к другому — кабель от спутникового ресивера, который должен быть включен. Из-за того, что девайс не имеет точных настроек, реагировать он будет на все спутники в поле видимости и вы не поймете, на что настраиваете антенну. Лишь единицы из тех, кто покупал этот сатфайндер, смогли все-таки настроиться на нужный спутник. Среди плюсов таких приборов могу выделить лишь цену. Минусы очевидны: невозможность автономной работы, низкая чувствительность и неточные показания. К этому классу девайсов можно отнести и приборы с лампочками вместо стрелки.

Приборы с цифровым LСD-индикатором и внешним питанием

Это уже более дорогие устройства, цена на которые может варьироваться от 1 до 2 тыс. рублей. Они отличаются от стрелочных наличием цифрового LСD-экрана и большей точностью. Такие приборы так же устанавливаются в разрыв кабеля между антенной и ресивером и не имеют встроенной батареи. Ярким представителем данной категории является SF-500.

Приборы с цифровым LСD-индикатором и аккумулятором

Стоимость таких устройств варьируется от 2 до 3 тыс. рублей. Они имеют LСD-дисплей и, что очень важно, встроенный аккумулятор. Это делает прибор более мобильным и позволяет использовать его вне зависимости от ресивера. Как правило, в таких приборах уже предустановлены параметры популярных спутников и их транспондеров. К минусам такого сатфайндера можно отнести маленький экран для считывания параметров, ограниченное количество кнопок, что делает ввод параметров более долгим и неудобным. SF-600 является примером такого прибора.

Приборы с ЖК-экранами и встроенными аккумуляторами

Стоимость таких устройств начинается от 4 тыс. рублей и может доходить до 10 и даже 15 тыс. рублей. В зависимости от цены приборы могут иметь встроенные фонарики, компасы, CI-слот под модули условного доступа, возможность измерять не только спутниковый, но и эфирный сигнал и многое другое. Эти приборы еще не относятся к разряду профессиональных, но вполне могут служить для повседневной настройки спутниковых антенн. Измерители в своем большинстве имеют уже установленные параметры всех спутников, большой ЖК-экран, на который может выводиться информация о сигнале. Также для наглядности этот экран можно использовать для просмотра открытых спутниковых каналов, что очень удобно. На рынке существует множество моделей для настройки антенн с ЖК-экраном, например украинские Openbox SF-51 и SF-55, китайские Satlink WS 6933 и другие.

Bluetooth-приборы

Стоимость данных девайсов составляет от 2 до 3 тыс. рублей. Это спутниковые приборы, которые не имеют кнопок и экранов. По сути, это просто пластиковая коробочка с входами для антенны и внешнего питания. Эти устройства очень компактны. Они являются полноценными приемниками спутникового сигнала и передают все показания на пользовательский интерфейс приложения на мобильном гаджете по Bluetooth. Эти приборы позволяют превратить ваш смартфон или планшет в инструмент для настройки спутниковых антенн. Управление устройством происходит с помощью бесплатного мобильного приложения, которое доступно для Android и iOS. Как правило, в приложении уже внесены все спутники и их транспондеры. Настройку спутниковой тарелки вы производите, глядя на экран смартфона.

Как и другие устройства, Bluetooth-измерители не лишены минусов. К ним можно отнести отсутствие аккумулятора и необходимость пользоваться внешними устройствами для питания. К таким устройствам относятся, например, V8 Finder и Hellobox.

Заключение

Есть еще измерители, которые в одном корпусе объединяют спутниковый и эфирный приборы, также существуют устройства, которые умеют не только контролировать сигнал с ТВ-антенн, но и измерять GSM-сигнал сотовых операторов. Но, как правило, данные девайсы имеют высокую стоимость, которая чаще всего выше, нежели совокупная цена нескольких приборов, предназначенных для решения конкретной задачи.

Стоимость действительно профессиональных приборов — спектроанализаторов может достигать даже сотен тысяч рублей. Но я считаю, что с помощью перечисленных выше устройств вполне можно настраивать спутниковые антенны на профессиональной основе.

Заканчивая статью, я еще раз подчеркну, что никакое мобильное приложение не заменит специализированный прибор, даже самый простенький.
