Назначение пьезометрического графика

При проектировании и эксплуа­тации тепловых сетей наряду с дав­лением широко пользуются также другой единицей гидравлического потенциала — напором. Напор представляет собой давление, выра­женное в линейных единицах (обыч­но метрах) столба той жидкости, ко­торая передается по трубопроводу.

Напор и давление связаны сле­дующей зависимостью

ρ – плотность теплоносителя, кг/м 3 ;

Аналогичной зависимостью свя­заны между собой падение давления и потеря напора в сети или рас­полагаемый перепад давлений и располагаемый напор (разность на­поров) в сети

ΔΗ= Δр / ρg или h = R / ρg,

где ΔΗ— потеря напора или распо­лагаемый напор, м; р — падение давления или рас­полагаемый перепад дав­лений Па; h и R — удельная потеря напора (безразмерная величина) и удельное падение давле­ния, Па / м.

Полный напор отсчитывается от одного общего условного горизонтального уровня.

Напор, отсчитанный не от услов­ного, общего для всей сети горизон­тального уровня, а от уровня про­кладки оси трубопровода в данной точке, называется пьезометри­ческим напором или пьезо­метрической высотой.

При проектировании и эксплуа­тации разветвленных тепловых сетей, когда приходится учитывать взаимное влияние многочисленных факторов, определяющих гидравли­ческий режим сети: геодезический профиль района, высотность або­нентских зданий, потерю напора в тепловой сети и або­нентских установках и т. д., широко используется пьезометриче­ский график. На пьезометриче­ском графике в определенном мас­штабе нанесены рельеф местности, высоты присоединенных зданий, ве­личина набора в сети. По пьезомет­рическому графику легко опреде­лить напор и распола­гаемый напор в любой точке сети и абонентской системы.

Пьезометрический график благо­даря наглядности позволяет легко ориентироваться в гидравлическом режиме тепловых сетей и местных систем. Проектирование сети без учета пьезометрического графика, особенно в условиях сложного про­филя, может привести к нерацио­нальным схемам присоединения або­нентов, неоп­равданному сооружению насосных подстанций и усложнению эксплуа­тации всей системы теплоснабжения в целом.

Пьезометрический график (график напоров) может быть построен только после выполнения гидравлического расчета трубопроводов — по рассчитанным величинам падений давления на участках сети. На графике в выбранном масштабе нанесены профиль трассы тепло­вой сети; высоты отопительных систем, присоединенных к тепловой сети, условно равные высотам зданий; величины напоров насосов и в любой точке сети при статическом и динамическом режимах.

Условно принимают, что ось трубопроводов и геодезические отметки установки насосов и нагревательных приборов в первом этаже зда­ний совпадают с отметкой земли. Высшее положение воды в отопи­тельной системе совпадает с верхней отметкой здания.

График строят по двум осям — вертикальной и горизонтальной. На вертикальной оси откладывают напоры в любой точке сети, напоры насосов, профиль сети, высоты отопительных систем в метрах.

Пример построения графика показан на рис. 1.

Рис. 1. Пьезометрический график двухтрубной водяной тепловой сети.

По горизонталь­ной оси нанесены длины отдельных участков сети, показано взаимное расположение по горизонтали характерных потребителей тепла. Все отсчеты напоров производят от уровня I—I, соответствующего обычно отметке оси сетевых насосов, принимаемой за геодезическую отметку «0».

Под графиком показана принципиальная схема тепловой сети, для которой ведут построения.

Точка А характеризует местоположение источника теплоснаб­жения, вернее, расположение сетевого насоса. Точка L соответствует расположению последнего потребителя тепла, высота отопительной системы которого равна в вертикальном масштабе отрезку LM. Потребитель тепла удален от источника тепла на расстояние, равное в горизонтальном масштабе отрезку AL в метрах.

В точке D имеется ответвление к потребителю Е; высота отопитель­ной системы потребителя характеризуется отрезком EN в вертикальном масштабе. Насос в точке А создает напор в подающей магистрали Н_Н, напор в обратной магистрали Н_В. Разность напоров Н_Н – Н_В = Н_С на­зывается напором, развиваемым сетевым насосом.

Изменение напоров в подающей магистрали на графике показано наклонной линией А₁L₁.

Линия А₂L₂ показывает характер изменения напоров в обратной магистрали. Изменение напоров в теплопроводах ответвления пока­зано линиями D₁E₁ и D₂E₂.

Разность напоров в подающем и обратном теплопроводах назы­вается располагаемым напором в точке сети.

Напор в обратном теплопроводе: H₂ = H_К2—Z, м.

Располагаемый напор в точке К:

Изменение напоров в теплопроводах, показанных линиями А₁L₁ и L₂А₂, соответствует динамическому режиму системы теплоснабже­ния, т. е. при работающем сетевом насосе и движении теплоносителя. При остановке сетевого насоса и прекращении циркуляции теплоно­сителя напоры в обеих магистралях уравниваются и устанавливаются по верхней отметке наиболее высокой и высоко расположенной системы отопления, присоединенной к тепловой сети по зависимой схеме (при температуре воды до 100 °С).

На рис. 1 линия статического напора показана пунктирной го­ризонтальной линией А₃М.

При гидравлическом расчете па­ровых сетей профиль паропровода можно не учитывать вследствие ма­лой плотности пара. Падение давления на участке паропровода принимается равным разности дав­лений в концевых точках участка.

Для предупреждения ошибочных решений следует до проведения ги­дравлического расчета водяных се­тей наметить возможный характер пьезометрического графика и, ори­ентируясь по нему, выбрать допу­стимые пределы потерь напора, не вызывающие усложнения схемы тепловой сети и абонентских вводов. На основании технико-экономиче­ского расчета следует лишь уточ­нить значение потерь напора, не выходя за пределы, намеченные по пьезометрическому графику. Такой порядок проектирования позволяет учесть технические и технико-эконо­мические особенности проектируе­мого объекта.

При построении пьезометрического графика в период проекти­рования должны соблюдаться следующие условия:

1. Напоры в присоединенных к сети системах теплопотребителей не должны быть больше допустимых. В отопительных абонентских системах допускаемый напор не должен превышать 60 м. Напор 60 м является предельным для обратной магистрали; в подающей магист­рали он может быть выше 60 м, так как его всегда можно уменьшить (сдросселировать) в пределе до величины напора в обратной магист­рали.

2. Обеспечение избыточного (выше атмосферного) напора во всех точках сети и абонентских систем для предупреждения подсоса воз­духа.

3. Обеспечение напоров, соответствующих температуре насыще­ния, в сети для предупреждения вскипания воды. Ни в одной из точек сети напор в подающей магистрали не должен быть ниже статиче­ского напора, т. е. пьезометрический график подающей магистрали не должен пересекать линию статического напора.

4. Минимальное значение напора перед сетевыми насосами должно быть не менее 5-10 м.

5. Напор в местных системах потребителей не должен быть ниже статического самих местных систем (статический напор равен высоте системы). В противном случае возможно опорожнение верхней части систем и засасывание воздуха.

6. В точках присоединения потребителей располагаемые напоры должны соответствовать потерям напора в местных системах при про­пуске теплоносителя в расчетных количествах.

Все эти требования должны вы­полняться как во время работы си­стемы, т. е. при циркуляции воды, так и при прекращении циркуля­ции, т. е. в статическом состоянии системы.

Значение напоров и их распределение по сети дает исходный ма­териал для выбора схем присоединений потребителей тепла. Наиболь­шее значение режим напоров в сети имеет для выбора схем присоеди­нений к тепловой сети систем отопления.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

ПЬЕЗОМЕТРИЧЕСКИЙ ГРАФИК ТЕПЛОВОЙ СЕТИ

Пьезометрический график представляет собой графическое изображение напоров в тепловой сети относительно местности, на которой она проложена.

При построении графика на горизонтальной оси откладывают длину сети, а на вертикальной оси напоры. За начало координат в магистральных сетях принимается местоположение источника теплоты. В принятых масштабах строятся профиль трассы и высоты присоединенных потребителей. Для магистральных тепловых сетей могут быть приняты масштабы: горизонтальный М_г 1:10000; вертикальный М_в 1:1000.

При сравнительно спокойном профиле трассы построение пьезометрического графика начинают обычно с нейтральной точки 0. Нейтральная точка 0 у всасывающего патрубка сетевого насоса принимается таким образом, чтобы обратная линия тепловой сети располагалась выше на 3-5 м. наиболее высоко расположенных зданий.

Далее, используя результаты гидравлического расчета, строится линия потерь напора обратной магистрали. Линия давлений в обратной магистрали должна быть достаточно высокой (что свидетельствует о наполнении местных систем), не пересекать здания на графике (условие бесперебойности) и в то же время быть минимальной (чтобы не повредились приборы отопления – условие безопасности).

Затем строится линия располагаемого напора для системы теплоснабжения для расчетного квартала, величина которого может быть принята 40-50 м.в.ст.

Далее строится линия потерь напора подающего трубопровода.

Затем откладывается величина потерь напора в коммуникациях источника теплоты, при отсутствии данных принимается равной 25-30 м.в.ст.

Затем строится линия статического давления, которая должна

превышать на 3-5 м наиболее высоко расположенные здания.

Далее строятся линии напоров подающей и обратной магистрали для ответвлений. Методика построения изложена в [7, с 20] и в данном примере не рассматривается.

ПРИМЕР 6.По данным гидравлического расчета (пример 5) построить пьезометрический график. Расчетные температуры сетевой воды 150-70 о С. Этажность зданий принять 16 этажей. Высота этажа здания составляет 3 м.

1. Начальную точку 0 принимаем в нейтральной точке у всасывающего патрубка сетевого насоса такой, чтобы обратная линия располагалась на 3-5 м выше наиболее высоко расположенных зданий. Оптимальное значение начальной точки составляет 48 м.в.ст. Для проверки выбранной начальной точки проводим линию давления в обратной магистрали по всей ее длине. Отметка линии напора в конце магистрали составляет 48 м.в.ст. плюс потери напора 6, 83 м.в.ст, т.е 54,83 м.в.ст. Полученная линия давления располагается на 4,83 м выше наиболее высоко расположенных зданий, высота которых составляет 50 м. Исходя из этого можно считать принятую отметку нейтральной точки 48 выбранной правильно.

2. Строим линию располагаемого напора для системы теплоснабжения квартала 2. Располагаемый напор в данном примере принят равным 40 м.в.ст.

3. Затем строим линию потерь напора подающего трубопровода. Превышение точки С по отношению к точке D будет равно потерям напора в подающей магистрали, которые принимаются равными потерям напора в обратной магистрали и составляют в данном

4. Строим линию статического напора, которая должна превышать на 3-5 м. наиболее высоко расположенные здания. Таким образом линия статического напора S-S’ установится на отметке 50+3 =55 м.в.ст.

5. Построенный пьезометрический график изображен на рисунке 6.

Рисунок 6. Пьезометрический график тепловой сети

Ордината H_сум, замыкающая подающую и обратную в начале магистрали(у источника тепла), изображает суммарное падение давления подающей и обратной магистрали и концевого ввода (напор у вывода из котельной). Н_п – потребный напор подпиточного насоса при динамическом режиме. Н_сн – напор сетевого насоса. H_ит – потери напора в коммуникациях источника теплоты.

Источник

Что такое пьезометрический график

Целью построения пьезометрического графика Рисунок 2, «Пример пьезометрического графика» является наглядная иллюстрация результатов гидравлического расчета (наладочного, поверочного, конструкторского). Настройка графика задается пользователем, по умолчанию на графике отображаются:

линия давления в подающем трубопроводе красным цветом;

линия давления вскипания оранжевым цветом.

линия статического напора голубым пунктиром;

линия давления в обратном трубопроводе синим цветом;

линия, обозначающая геодезическую отметку оси (верха) трубопровода.

Рисунок 2. Пример пьезометрического графика

В таблице под графиком выводятся для каждого узла сети наименование, геодезическая отметка, высота потребителя, напоры в подающем и обратном трубопроводах, величина дросселируемого напора на шайбах у потребителей, потери напора по участкам тепловой сети, скорости движения воды на участках тепловой сети и т.д. Количество выводимой под графиком информации настраивается пользователем.

Также график может отображать падение температуры в тепловой сети, после проведения расчетов с учетом тепловых потерь. Рисунок 3, «График падения температуры»

Рисунок 3. График падения температуры

При этом на график выводятся значения температур в узловых точках по подающему и обратному трубопроводам. Количество выводимой под графиком информации настраивается пользователем.

Источник

Пьезометрический график

Одним из основных инструментов анализа результатов расчетов для тепловых сетей является пьезометрический график. Этот график изображает линии изменения давления в узлах сети по выбранному маршруту, например, от источника до одного из потребителей.

Пьезометрический график строится по указанному пути. Путь указывается автоматически, достаточно определить его начальный и конечный узлы. Если путей от одного узла до другого может быть несколько, то по умолчанию путь выбирается самый короткий, в том случае если нужен другой путь, то надо указать промежуточные узлы.

Быстрая настройка пьезометрического графика

Быстрая настройка графика с помощью контекстного меню позволяет:

Выделить пьезографик или табличную часть;

Изменить внешний вид пьезографика;

Настроить масштаб пьезографика;

Настроить кривые пьезографика и ячейки таблицы;

Изменить свойства пьезографика. Подробные настройки свойств графика смотрите в разделе«Создание нового шаблона пьезометрического графика».

Рисунок 266. Быстрые настройки графика

Выделение пьезографика

Выделить всю область пьезографика можно с помощью пункта Выделить все контекстного меню. Выделение может понадобиться для дальнейшего копирования и вставки пьезографика в какую либо программу, например в Microsoft Word ™ или Microsoft Excel ™ (смотрите раздел «Сохранение пьезометрического графика в Ms Word и Excel»).

Возможно выделить табличную часть дальнейшего копирования.

Изменение внешнего вида пьезографика

При выборе пункта Вид контекстного меню откроется дополнительное меню со следующими опциями:

Изменение масштаба пьезографика

При выборе пункта Масштаб контекстного меню откроется дополнительное окно настройки масштаба графика, в котором можно определить:

без масштаба (равномерные отсчеты) — стандартный вид графика с равномерными отступами между точками графика.

без масштаба (компактно) — компактный вид графика, ширина колонки подбирается по текстовому содержимому.

подбирать масштаб автоматически — программа автоматические подберёт подходящее значение масштаба (по отношению к длинам участков). Также возможно задать вручную используя следующий пункт;

соблюдать заданный пользовательский масштаб.

Настройка кривых пьезографика

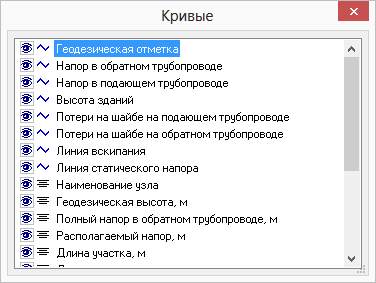

При выборе опции Кривые откроется дополнительное окно со списком всех кривых графика:

Рисунок 267. Список кривых пьезометрического графика

Двойной щелчок левой кнопкой мыши на названии кривой откроет диалоговое окно настройки кривой («Создание нового шаблона пьезометрического графика»).

Источник

Пьезометрический график

Распределение давлений в тепловых сетях удобно изображать в виде пьезометрического графика, который дает наглядное представление о давлении или напоре в любой точке тепловой сети и поэтому обеспечивает большие возможности учета многочисленных факторов (рельеф местности, высота зданий, особенности абонентских систем) при выборе оптимального гидравлического режима.

Пьезометрические графики разрабатываются для зимних и летних расчетных условий. Проектирование открытых систем теплоснабжения связано с необходимостью построения пьезометрических графиков для отопительного сезона с учетом максимальных водоразборов из подающих и отдельно из обратных трубопроводов. Давление, выраженное в линейных единицах измерения, называется напором давления или пьезометрическим напором. В системах теплоснабжения пьезометрические графики характеризуют напоры, соответствующие избыточному давлению, и они могут быть измерены обычными манометрами с последующим переводом результатов измерения в метры.

Рис. 5.3. Пьезометрический график двухтрубной тепловой сети с зависимыми схемами присоединения систем отопления: 1 –сетевой насос; 2 – перемычка сетевого насоса;
3 – станционный водонагреватель; 4 – расширительный бак

Рассмотрим пьезометрический график упрощенной системы теплоснабжения (рис. 5.3). Циркуляция воды в замкнутой сети осуществляется насосом 1. Расширительный бак 4, уровень воды в котором поддерживается постоянным, присоединен к обводной линии циркуляционного насоса 2. В реальных условиях вместо расширительного бака обычно устанавливают подпиточный насос. Если сетевой насос не работает, то напоры во всех точках системы теплоснабжения определяются уровнем воды в расширительном баке. При таком статическом состоянии системы теплоснабжения пьезометрический график представляет собой горизонтальную линию s – s, проведенную на уровне поверхности воды в расширительном баке. Напор в любой точке сети определяется величиной вертикального отрезка между данной точкой и линией s – s.

При динамическом режиме, когда сетевой насос включается в работу, пьезометрический график изобразится линией K₁A₁B₁C₁C₂B₂K₂ для тепловой сети и линией K₁NK₂ – для перемычки. Если за плоскость отчета напоров принять уровень О – О, то отрезок Н_с будет характеризовать статический напор в тепловой сети.

При работе сетевого насоса отрезок Н_п характеризует напор в нагнетательном патрубке насоса, а отрезок Н_вс – напор у всасывающего патрубка насоса. Разность Н_сн= Н_п – Н_вс соответствует напору, создаваемому сетевым насосом, который и расходуется на преодоление гидравлических сопротивлений при движении теплоносителя. Отрезки DН_т, DН_п DН_о составляют потери напора соответственно в подогревательной установке 3, подающей и обратной магистралях сети; DН₁, DН₂ – располагаемые напоры для абонентских систем I и II.

В системах отопления, присоединяемых к тепловой сети по зависимой схеме с элеваторным смешением, располагаемые напоры (DН₁, DН₂) расходуются в основном в водоструйных элеваторах. Потери напора в самих отопительных системах не превышают 1 – 2 м. Пренебрегая этой величиной, можно считать, что при работе сетевых насосов системы отопления и, в частности, наименее прочные их элементы – радиаторы, испытывают давление со стороны обратной магистрали. Отрезки Н_р,1 и Н_р,2 характеризуют напоры в радиаторах нижних этажей при динамическом режиме системы теплоснабжения; Н_c,1, Н_с,2 – то же, при остановке сетевых насосов.

Следует обратить внимание, что остановка сетевого насоса по-разному влияет на изменения давлений в различных абонентских системах. Если у абонента I остановка насоса уменьшает напор в радиаторе (Н_c,1

1. Давление в непосредственно присоединяемых к сети абонентских системах не должно превышать допускаемого как при статическом, так и при динамическом режиме. Для радиаторов систем отопления максимальное избыточное давление должно быть не более 0,6 МПа, что соответствует примерно напору в 60 м.

2. Максимальный напор в подающих трубопроводах ограничивается прочностью труб и всех водоподогревательных установок.

3. Напор в подающих трубопроводах, по которым перемещается вода с температурой более 100 °С, должен быть достаточным для исключения парообразования. В связи с неравномерным нагреванием воды в отдельных трубках водогрейных котлов температуру воды в них для определения давления, обеспечивающего невскипание, следует принимать на 30 °С выше расчетной температуры сетевой воды.

4. Для предупреждения кавитации напор во всасывающем патрубке сетевого насоса должен быть не меньше 5 м.

5. В точках присоединения абонентов следует обеспечить достаточный напор для создания циркуляции воды в местных системах. При элеваторном смешении на абонентском вводе располагаемый напор должен быть, не меньше 10 – 15 м. Наличие подогревателей горячего водоснабжения при двухступенчатой схеме требует увеличения напора до 20 – 25 м.

6. Уровни пьезометрических линий как при статическом, так и при динамическом режиме следует устанавливать с учетом возможности присоединения большинства абонентских систем по наиболее дешевым зависимым схемам. Статическое давление также не должно превышать допускаемого давления для всех элементов системы теплоснабжения. При определении статического давления возможность вскипания воды в подающих трубопроводах, как правило, можно не учитывать.

Пример построения пьезометрического графика для системы теплоснабжения (рис. 5.3) с учетом соблюдения вышеизложенных требований приведен на рис. 5.4. Сначала строится профиль местности по трассе теплопроводов. На профиле в принятом масштабе наносят высоты зданий. При построении пьезометрических графиков условно принимают, что оси трубопроводов совпадают с поверхностью земли. Такая условность вполне оправдана для подземных прокладок, когда заглубление трубопроводов не превышает 1 – 2 м. В этом случае фактические напоры в трубопроводах будут больше на величину их заглубления. Для воздушных прокладок, наоборот, напоры в трубопроводах будут меньше, и это обстоятельство следует учитывать при определении минимальных давлений, обеспечивающих невозможность вскипания воды в подающих или невозможность возникновения вакуума в обратных трубопроводах.

Статический напор (линия s – s) устанавливают из условия заполнения сетевой водой по возможности всех абонентских систем с запасом в 3 – 5 м по отношению к самому высокому абоненту. Проведем на 60 м ниже линии s – s горизонталь z – z. Тогда в зоне, расположенной между этими линиями, при статическом режиме напор не превышает 60 м и не опасен для чугунных радиаторов систем отопления.

Предельное положение пьезометрической линии для обратной магистрали при динамическом режиме (рис. 5.4, линия К₂В₂С₂) намечается из следующих соображений: а) максимальный пьезометрический напор не должен превышать 60 м в радиаторах нижних этажей систем отопления, присоединяемых по элеваторной схеме; б) для защиты систем отопления от опорожнения пьезометрическая линия должна быть не менее чем на 3 – 5 м выше зданий.

Действительный уклон пьезометрической линии определяется по данным гидравлического расчета. Потери напора в местной системе концевого абонента I соответствуют отрезку С₁С₂. Отложив от точки С₁ потери напора в подающей магистрали, проведем для этой магистрали пьезометрическую линию С₁В₁А₁. Точка К₁ располагается выше точки А₁ на величину потери напора в станционной подогревательной установке.

Пьезометрическая линия подающей магистрали должна удовлетворять следующим условиям: а) максимальный напор не должен превышать допустимого для труб и подогревательных установок; б) минимальный напор не должен допускать вскипания воды.

Невозможность вскипания воды на пьезометрическом графике может быть отражена двумя способами.

По первому способу от каждой точки поверхности земли откладывают напор Н_к, принимаемый по ниже приведенным данным:

Расчетная температура сетевой воды, о С 120 130 140 150 160 170 180

Максимальный напор, м 10 20 30 40 55 72 93

и проводят линию RLM, называемую линией невскипания.

Если пьезометрическая линия А₁В₁С₁ расположится выше линии RLM и нигде ее не пересекает, то вода в трубах кипеть не будет.

По второму способу ниже линии А₁В₁С₁ на величину Н_к проводят линию NP. Во всех точках, расположенных ниже линии NP, кипение невозможно, так как напор в этих точках больше Н_к. Только в местах пересечения линии NP с подающим трубопроводом и во всех точках, расположенных выше линии NP, при расчетных температурных условиях наступит парообразование. Второй способ наглядно иллюстрирует те уровни, до которых во избежание парообразования можно поднимать воду с расчетной температурой выше 100°С. В частности, у абонентов I и II сетевую воду из условия невскипания можно поднять только до отметок соответственно y₁, у₂.

Если перечисленные выше условия не могут быть выполнены для всех абонентов, то отдельные местные системы необходимо присоединять по независимой схеме.

При неровном рельефе местности, когда значительное количество потребителей теплоты выходит за границу нормального гидравлического режима, система теплоснабжения разбивается на независимые по давлению зоны.
