Что такое сгон, резьба, боченок, ниппель, чем они отличаются

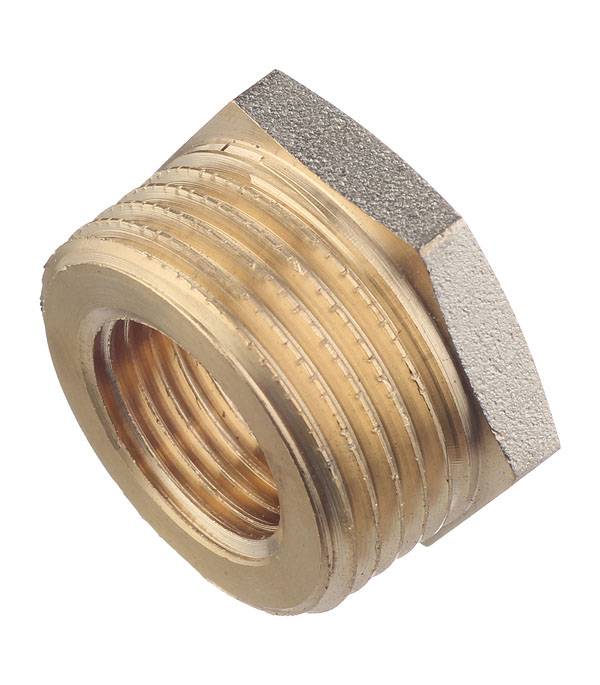

Что такое футорка

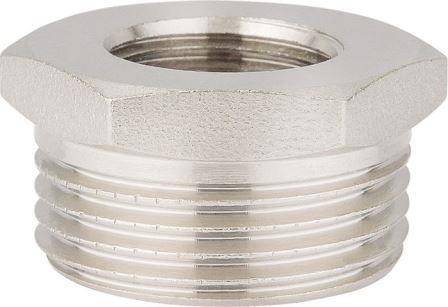

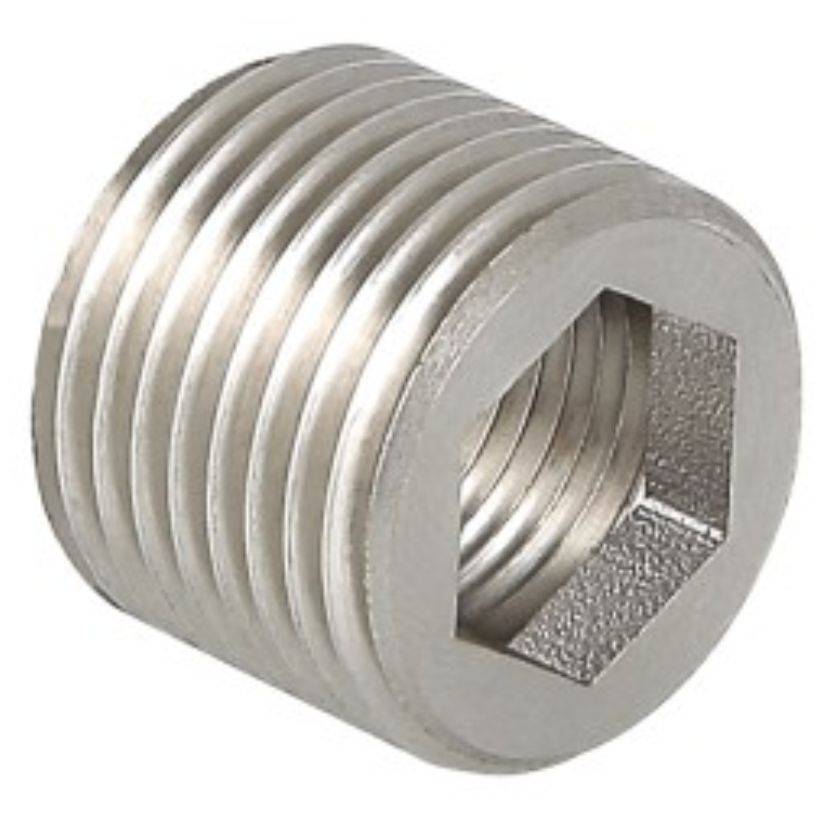

Футорка представляет собой специально разработанный переходник, который характеризуется и наружной, и внутренней резьбой.
Очень часто их диаметр значительно отличается. На языке сантехников они имеют свои «имена».
Так, внутреннюю резьбу принято называть гайкой, а вот наружную именуют как штуцер. Различают еще трубную и метрическую резьбу.
Каждое изделие может иметь свой диаметр резьбы. Измеряется этот показатель дюймами либо миллиметрами. Инструментом, при помощи которого можно сделать такие расчеты, выступает штангенциркуль либо линейка.
Точность измерений в этом деле достаточно важная. Несоответствие резьбового соединения даже на один дюйм может стать причиной нарушения нормального функционирования отопительной или водопроводной системы.
Исходя из предназначения и используемой фурнитуры, футорка разделяется на две группы: применяемые для изделий из чугуна и для переходников биметаллических и алюминиевых объектов.
К характеристикам первого класса относят:
Замечание мастера: не рекомендуется для уплотнения резьбы радиаторной футорки использовать ФУМ ленту. Это обосновано тем, что она плохо переносит высокие температуры. Оптимальным вариантом будет классический тип с применением льна.
Ко второй группе изделий, а именно переходникам для алюминия и биметалла, относят такие характеристики:
Встречаться еще могут переходники с ребордой, которые по своей сути являются также футоркой. Внутренняя резьба у таких проводников всегда больше наружного.
Что такое футорка

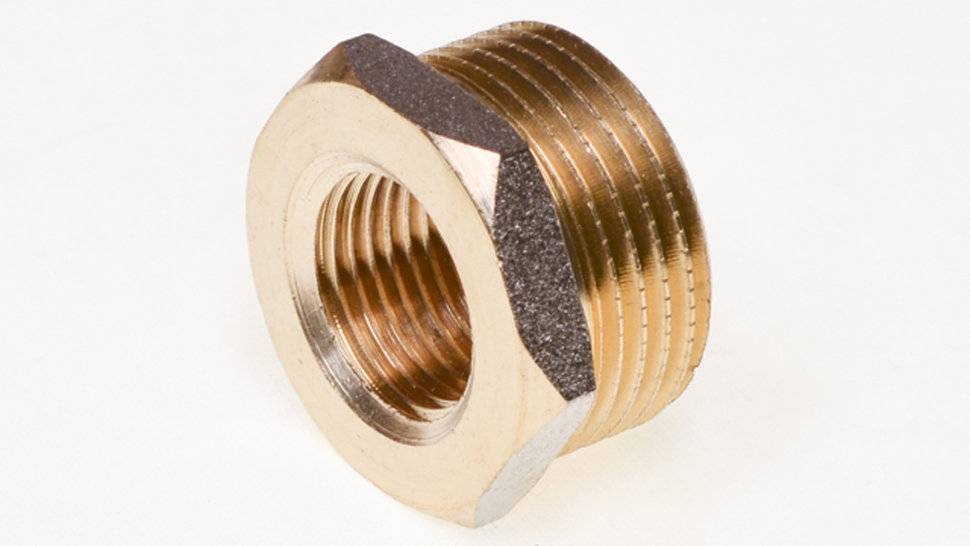

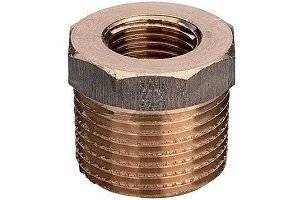

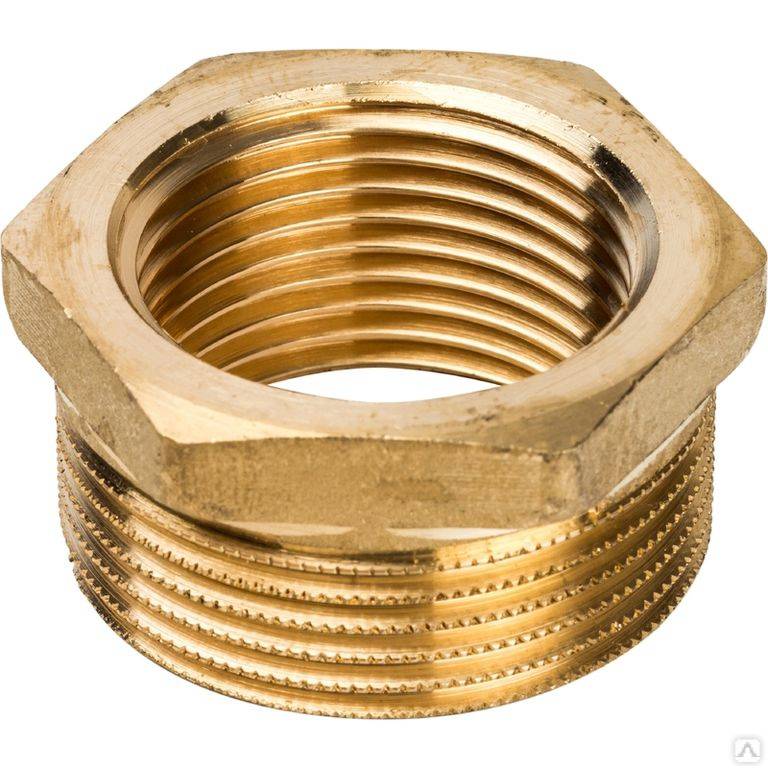

Футорка — это одна из разновидностей резьбовых фитингов, использующихся для соединения деталей, трубопроводов или иных элементов. Внешне она похожа отрезок трубы или на болт, по продольной оси которого просверлено отверстие с резьбой.
Футорка работает как переходник от одной резьбы к другой
Основное назначение — обеспечить переход от одного диаметра резьбы к другому.
Иногда отверстие с сорванной резьбой рассверливается на больший диаметр, нарезается новая и устанавливается футорка с внутренним диаметром, соответствующим вышедшему из строя элементу.

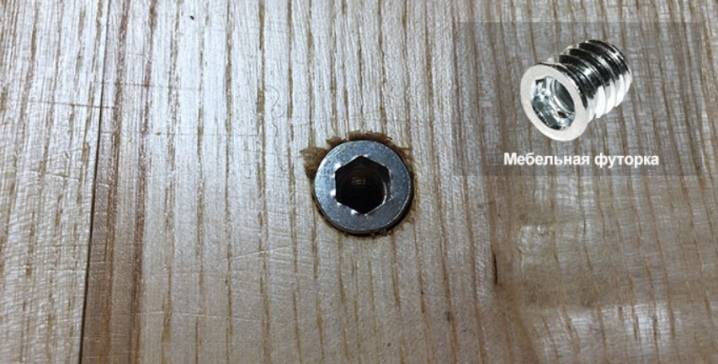

Мебельные выполняют функции присоединительных элементов для стяжек или фурнитуры. В этом случае элемент используется не как переходник, а как утопленная в материал гайка.
Иногда к футоркам относят фитинги без внутреннего отверстия
Где применяются
Их используют во многих областях:
Простота и надёжность этого фитинга по достоинству оценены потребителями, единственным ограничивающим их использование обстоятельством является отсутствие в непосредственной близости некоторых видов или типоразмеров.
Они могут различаться по назначению:
Виды футорок могут различаться по своему назначению и материалу, из которого они изготовлены
Материал, из которого они изготавливаются, может быть самый разный. Это зависит от области применения элемента и величины нагрузок, которые он будет испытывать.
Из чего могут быть сделаны:
Составить исчерпывающий список изделий невозможно, так как они зачастую изготавливаются отдельными производителями для определённых узлов или деталей. Тем не менее сантехнические фитинги изготавливаются в соответствии с техническими нормами и требованиями ГОСТ, поэтому они могут использоваться с достаточной уверенностью в эффективности и качестве.
Что это такое?

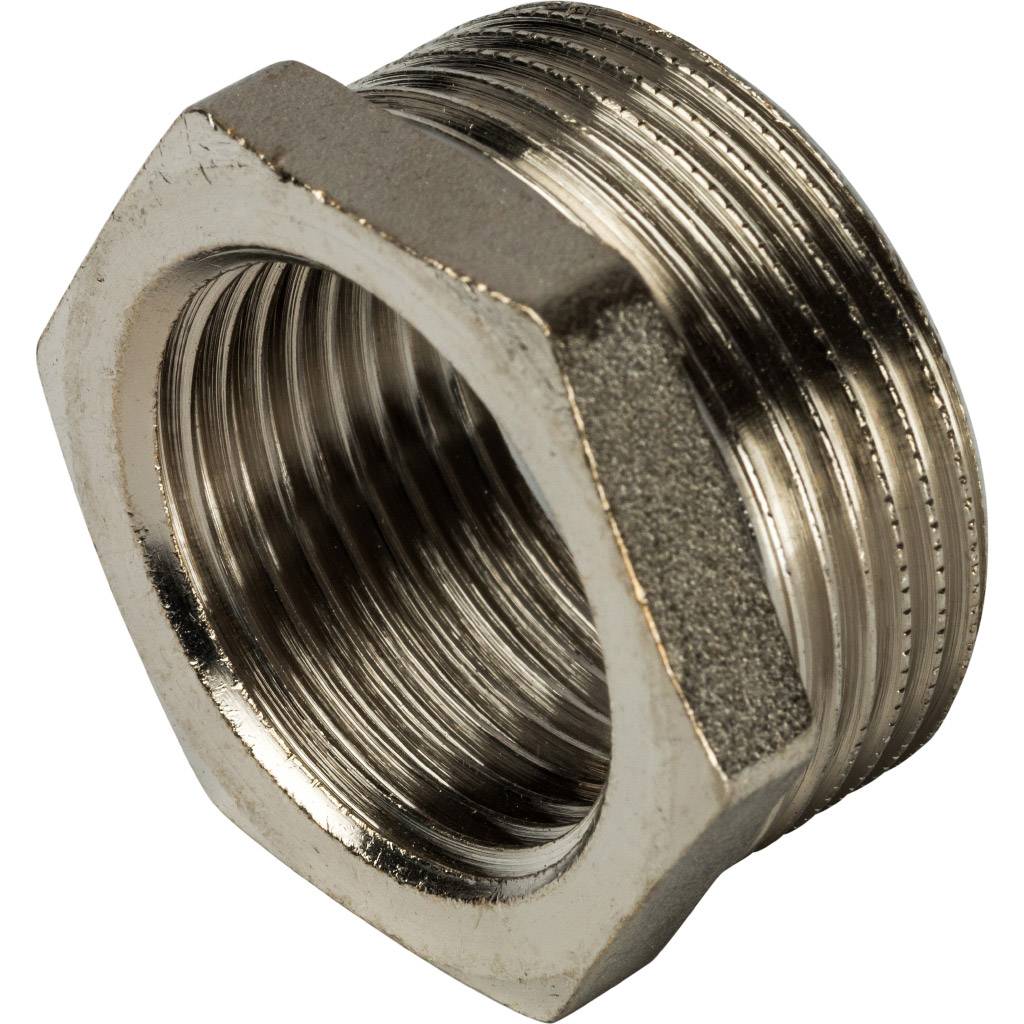

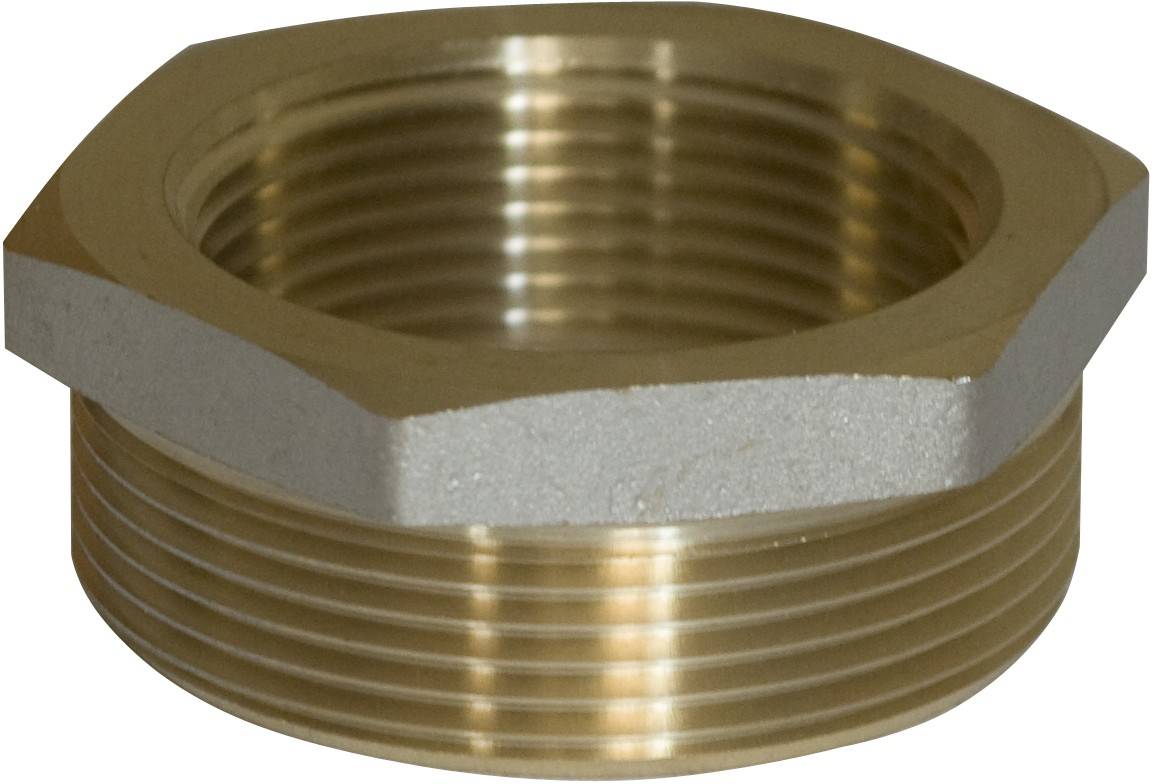

Футорка – вид резьбового переходника (фитинга), который применяется для соединения деталей круглого сечения, перехода с одной резьбы на другую. По внешнему виду напоминает цилиндр со сквозным резьбовым отверстием и резьбой на внешней поверхности. Диаметр внешней резьбы обычно больше внутренней, но бывают и обратные футорки. Внутреннюю резьбу футорки принято называть гайкой, наружную – штуцером.
Установка футорки довольно проста и в большинстве случаев не требует специальных навыков и инструментов (нужен шестигранник или газовый ключ).
Каждое изделие, в зависимости от области применения, может быть разного размера, иметь свой диаметр и параметры резьбы. Типовые характеристики регламентируются стандартами ГОСТ, DIN, ISO. Выпускаются также нестандартные модели.
Как использовать?
Чтобы поменять старую поломанную резьбу или закрепить соединение, нужно правильно установить вставку в виде спирали из металла. Начинать все нужно с рассверливания углубления с использованием кондуктора накладного вида. Затем следует произвести небольшое смещение осей отверстия (отклонение должно составлять не более 0,15 мм).
После этого нужно сделать нарезание резьбы в сформированном углублении детали. Новую вставку накладывают на инструмент.
Позже надо завернуть проволочную вставку в углубление наконечника инструмента. При помощи последнего вставка ввинчивается в старую резьбу. Когда элемент плотно закрепится в отверстии, инструмент аккуратно вынимают, а технологический поводок удаляют.
После установки рекомендуется провести проверку. Сделать это можно при помощи специального калибра (проходного или непроходного). Если его нет, можно воспользоваться болтом. Их медленно вводят в углубление с новой вставкой. Резьбовая деталь не должна удаляться из отверстия вместе с этими деталями.
Если вы воспользовались проходным калибром, то тогда его отклонение при проверке не должно превышать 0,5 мм. Непроходной элемент не должен вворачиваться в новый элемент.
Вставка должна входить в сделанное углубление не менее, чем на ¼ от шага резьбы. Она не должна выступать. После такой контрольной проверки новое соединение станет еще более прочным и надежным.
Проверку обязательно проводят в тех случаях, когда резьба выполняется в слишком мягких материалах, в том числе и в алюминиевых конструкциях.
О том, как восстановить резьбу своими руками, смотрите далее.
Основные принципы выбора комплектующих элементов
Выделяют следующий ряд требований, которые предъявляются к таким элементам, в том числе и футоркам:
Резьба – подбирать футорку к другим деталям нужно соответствующих параметров. Ошибка в дюйме станет причиной не способности соединить такие детали. Несмотря на то, что производители выпускают комплектующие определенных стандартов, чтобы исключить возможную не состыковку, специалисты рекомендуют заранее ознакомиться с особенностями деталей. Поможет в этом прилагаемая к оборудованию инструкция.
Качество изделий – оценить комплектующие по такому параметру можно и визуально. Если деталь хорошего качества, то резьба, независимо от того снаружи она или внутри, должна быть ровной без каких-либо повреждений. Это касается и других поверхностей. Они в свою очередь также должны быть качественно обработанными.
Материал – покупать детали нужно, исходя из информации об самом оборудовании, к которому подбираются комплектующие. Так, для чугунного радиатора нужно брать и чугунную резьбовую футорку. А вот для биметаллических и алюминиевых изделий оптимальным вариантом будет предмет из оцинкованной стали.
Проверка элементов – совершая покупку, в обязательном порядке следует проверить деталь на практике. Достаточно лишь накрутить комплектующую на двойную резьбу. Если это делается легко и без лишнего сопротивления, то деталь хорошая. В противном случае резьба имеет повреждение и покупка этого товара не целесообразна.
Совет от редакции: рекомендуется приобретать детали и оборудование одной компании либо делать комплектацию набора в магазине. Продавец не только подберет нужные элементы, но и позволит сэкономить время.
Futorka представляет собой гайку или втулку, которая используется для трубного соединения различных диаметров.
Благодаря этому устройству отопительную систему удается смонтировать легко и без проблем, невзирая на большие перепады в размерах труб. Прежде чем приступать к монтажным работам, рекомендуется ознакомиться со всеми возможными вариантами соединения основных элементов системы
Это важно потому, что диаметр отдельных элементов трубопровода и всех соединений может отличаться
Смотрите видео, в котором рассматриваются особенности футорок для сантехники:
Размеры
Футорки представлены разными размерами, для различных задач. Они могут ориентироваться на стандарты ГОСТ/DIN, а могут быть нетиповыми, в зависимости от конструкторских решений производителя мебели. Нетиповые обычно не продаются по отдельности, а идут в комплекте при заказе готовой мебели. Но в основном производители ориентируются на стандарт DIN 7965 для врезной мебельной муфты-футорки.
То есть, внутренний диаметр футорки подбирается также, как и обычной гайки: к ней присоединяется ответный винт того же диаметра (для футорки М4 – винт М4 и так далее). Наиболее ходовые размеры: М4, М5, М6, М8, М10. А также есть муфты под шурупы, шпильки, саморезы.
Чтобы правильно подобрать футорку, кроме диаметра внутренней резьбы, нужно учитывать также ее внешний диаметр и длину. Внешний диаметр обычно – от 6 до 29 мм. Шаг резьбы – от 0,5 до 1,5 мм. Внешний диаметр определяет размер отверстия, которое высверливается в материале. Вместе с этим параметром нужно учитывать способ крепления – резьбовая футорка, с насечкой, с распорным механизмом и так далее.
Длина – это насколько глубоко втулка будет уходить в материал. Обычно этот параметр – от 8 до 20 мм. Выбирать футорку по длине нужно исходя из того, чтобы до лицевой стороны оставалось минимум несколько миллиметров (отверстие делается обычно не сквозным). А также втулка не должна выпирать и мешать монтажу другой фурнитуры.
В то же время длина должна быть достаточной, чтобы крепление было прочным и выдерживало положенные нагрузки. Поэтому один из самых востребованных вариантов – футорка с соотношением внешнего диаметра и длины 10х13 мм под стандартный винт. Она считается универсальной. Хотя для ряда задач может потребоваться и миниатюрный крепеж или, наоборот, длинные втулки для высоконагруженных креплений.
Особенности
Футорки для восстановления резьбы представляют собой специальные вставки, которые накладываются на старые соединения. При этом они обеспечивают дополнительную защиту креплений и их надежность. Могут использоваться в свечных колодцах.
Чаще всего такие вставки применяются для чугунных и алюминиевых крепежей. Данные изделия имеют спиральную поверхность, они производятся исключительно из материалов, которые обладают высокой устойчивостью к образованию коррозии.
Изготавливаются резьбовые вставки, как правило, из нержавеющей стали. Изделия, изготовленные из такой металлической основы, обладают высоким уровнем прочности, износостойкости и долговечности. Нередко поверхности этих деталей дополнительно покрываются специальными защитными составами, которые не позволяют им покрыться коррозией.
Футорка что такое в сантехнике и отоплении, виды
Сферы применения
Футорка — что это: внешне фитинг напоминает отрезок трубы или на болт, по продольной оси которого имеется отверстие с резьбой. Наружная резьба – больше и предназначена для деталей большего диаметра, а внутренняя резьба – меньше, предназначена для соединения элемента меньшего диаметра. По сути, это переходник с одной резьбы на другую. Главная функция такого соединителя — обеспечить сочленение двух деталей с разным сечением резьбы. Часто элемент с сорванной резьбой рассверливается на больший диаметр, чтобы его соединить используется футорка сантехническая или ремонтная с внутренним сечением, соответствующим испорченной детали. Применение футорки резьбовой пользуется спросом в следующих сферах:
Большую надежность и обычную конструкция этого переходника потребители оценили по праву. Их использование ограничено лишь сложность отыскать определенные виды и типоразмеры фитинга в ближайшем магазине. Однако если нет подходящей футорки для отопительного прибора в одном магазине, то в ином вы точно найдете нужный соединитель.
Видео
Плюсы и минусы обогревателей из алюминия
Алюминиевые радиаторы стали частыми «гостями» частных домов и квартир в домах с централизованным отоплением.
Это стало возможным благодаря тем качествам, которые завоевали сердца потребителей во всем мире:
Эти качества сделали батареи из алюминия востребованными во всем мире, несмотря на то, что у них есть незначительные недостатки:
Этот вид радиаторов выпускается в двух видах: цельный и секционный. Второй наиболее распространен в частных домах и квартирах.
Узнайте полезную информацию об алюминиевых батареях на нашем сайте:
Основные разновидности
Сантехнические футорки, в свою очередь, подразделяются на две группы.
Переходники первой группы используются для монтажа в чугунные трубопроводы, радиаторы отопления или сантехнические приборы. Их преимущества:
Фитинги второй группы предназначены для алюминиевых или биметаллических соединений. Обычно, изготавливаются из оцинкованной стали и обладают следующими преимуществами:
Футорки различаются по назначению, в зависимости от сферы использования: сантехнические, мебельные и ремонтные.
Материал, из которого производят переходник футорку, также зависит от области использования и величины нагрузки, которые она будет испытывать. Основные материалы изготовления:
Составить исчерпывающий список всех разновидностей данных фитингов невозможно, поскольку они производятся отдельными изготовителями для определенных узлов или деталей. Однако все переходники выпускаются в соответствии с техническими нормами и требованиями ГОСТ, чтобы деталь, к примеру, с сечением ½ или ¼ точно соответствовала резьбе трубы или радиатора.
Особенности
Футорки для восстановления резьбы представляют собой специальные вставки, которые накладываются на старые соединения. При этом они обеспечивают дополнительную защиту креплений и их надежность. Могут использоваться в свечных колодцах.
Чаще всего такие вставки применяются для чугунных и алюминиевых крепежей. Данные изделия имеют спиральную поверхность, они производятся исключительно из материалов, которые обладают высокой устойчивостью к образованию коррозии.
Изготавливаются резьбовые вставки, как правило, из нержавеющей стали. Изделия, изготовленные из такой металлической основы, обладают высоким уровнем прочности, износостойкости и долговечности. Нередко поверхности этих деталей дополнительно покрываются специальными защитными составами, которые не позволяют им покрыться коррозией.
Описание видов
Футорку характеризуют следующие параметры.
Изделия могут иметь:
Мебельные футорки могут снабжаться крепежными фиксаторами, шипами. Пружинные ремонтные футорки – язычком, который облегчает установку.
Сантехнические
В сантехнике чаще всего применяются переходные футорки – для соединения труб, различных приборов, радиаторов. Для этих целей наряду с прямыми часто применяются обратные футорки. Также очень востребованы заглушки, которые используются для герметизации магистралей, ставятся на батарею. Для подключения радиатора к трубопроводам применяются специальные радиаторные футорки. Они часто продаются в монтажном наборе из 4 штук (две с левой резьбой, и две с правой).
Сантехнические футорки имеют обычно трубную или дюймовую резьбу, она может быть левой или правой.
Правая резьба встречается чаще, она используется на большинстве труб и соединительных патрубков различного оборудования (водонагревателей, насосов, фильтров). Левая резьба применяется на трубах, которые подключаются к радиатору с левой стороны. Метрическая резьба для самих труб обычно не используется, но может применяться для подсоединения различных приборов – например, манометров или редукторов.
Самые популярные размеры – те, которые соответствуют наиболее ходовым типодиаметрам труб: это универсальные изделия, соответствующие ГОСТ. Типовая сантехническая футорка имеет диаметр резьбы в интервале от ½ до 2 дюймов (8-50 мм). Для труб большего сечения резьбовые фитинги применяются редко. Длина резьбы – от 13 до 28,5 мм, общая длина изделия – от 17,5 до 39,5 мм.
Ремонтные
Основной вид ремонтных футорок – это резьбовые спиральные (пружинные) вставки. Внешне такая деталь представляет собой пружинящую спираль из стальной проволоки ромбовидного сечения, с одной стороны снабженную выступом или язычком. Язычок необходим для облегчения монтажа, после установки футорки его откусывают.
Характеристики:
Благодаря своим уникальным качествам такой вкладыш используется не только для ремонта поврежденной резьбы, но и для усиления жесткой резьбы в местах важных высоконагруженных соединений в авиационной и космической технике, атомных реакторах, медицинском оборудовании.
В быту используются для ремонта сорванной резьбы на трубах и на различных механизмах – например, для восстановления свечной резьбы автомобильного двигателя.
Параметры спиральных вставок общепромышленного применения и наиболее ходовых в быту обычно соответствуют стандарту DIN 8140. Длина такой вставки делается кратной ее диаметру в смонтированном состоянии. Стандартно это 1D, 1,5D, 2D, 2,5D, 3D, где D- диаметр.
Мебельные

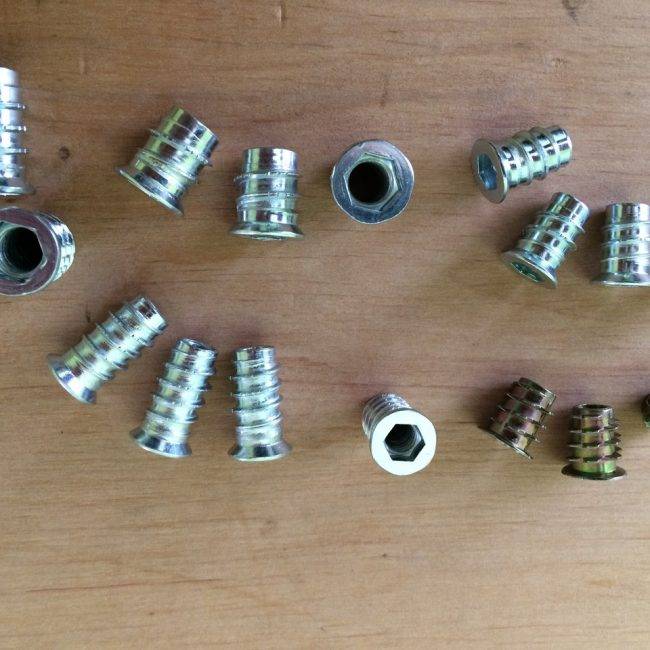

Мебельная футорка используется не как фитинг, а как крепеж, с помощью которого можно сделать гнездо для присоединения ответного метиза в поверхности из дерева, древесной плиты, пластмассы. То есть она работает как гайка, погруженная в материал.
Отличие мебельной футорки от других видов (сантехнических, ремонтных) в том, что используется только метрическая резьба.
Наряду с деталями стандартного вида (с внешней и внутренней резьбой) для мебельного крепежа применяется специальный вид футорок, у которых резьба нанесена только на внутренней стороне отверстия, а снаружи для сцепления с материалом вместо резьбы используется насечка-фиксатор и шипы.
Внешней частью футорка ввинчивается или забивается в материал, где предварительно просверлено отверстие необходимого диаметра. При установке детали с внешней резьбой она сама нарезает резьбу в материале, так как ДСП, дерево и сходные материалы имеют относительно мягкую структуру. Забивная футорка (без внешней резьбы) просто забивается молотком. Некоторые снабжены распорным механизмом.
Внутренняя резьба служит для установки метиза, которым присоединяют вторую деталь. За счет этого можно создавать различные виды мебельных креплений – как простых винтовых, состоящих только из самой футорки и ответного винта, так и более сложных, где футорка используется в составе сложного механизма – например, эксцентриковых стяжек, креплений дверец, откидных и выдвижных конструкций.
Футорка монтируется скрытно, не портит дизайн мебели.
При этом соединение очень надежно, позволяет амортизировать воздействие на материал, поэтому применимо не только для твердых пород дерева, но и мягких, крошащихся материалов (ДСП, фанера), пластиков, для которых не каждый вид крепежа подходит. Кроме собственно мебели, этот вид крепежа применяется для самых разных деревянных и пластиковых конструкций. С его помощью создаются, например, крепления балясин, перил, собираются сами поручни перил необходимой длины. Может использоваться и при облицовочных работах – для закрепления деревянных панелей.
Мебельные футорки бывают металлическими и пластиковыми, делаются под различные ответные метизы (винты, шурупы, саморезы, шпильки) и пластиковый крепеж. Изготовление мебельного крепежа строго не регламентировано ГОСТ, он часто бывает нестандартным. Тем не менее самыми востребованными являются универсальные футорки, которые могут применяться и для сборки мебели, и для большого круга бытовых задач – под стандартный винт ГОСТ/DIN от М4 до М20.
Их типовые размеры:
Основные варианты
Сантехнические футорки, со своей стороны, делятся на две группы. Переходники первой группы применяются для монтажа в чугунные магистрали из труб, батареи отопления или сантехприборы. Их преимущества:
Фитинги второй группы предназначаются для металлических или биметаллических соединений. В большинстве случаев, делаются из стали оцинкованной и имеют следующие преимущества:
Разновидности
Изделие для различных типов соединения бывает разных размеров и диаметров. Различаясь по форме, направлению внутренней и внешней резьбы, сочетая в себе малозаметность, оно обеспечивает многократность разборки изделия, не допуская его деформации. Небольшая деталь, которая может быть изготовлена из разного материала, служит в качестве крепления и представляет:
Сегодня, особое место занимает пластиковая футорка для мебели. Недорогой метиз, простой в использовании легко врезается в отверстие поверхности, не деформируется, за счет особенности расположения резьбы и ее направления. Главным преимуществом детали является надежность и высокая нагрузочная способность.
Метиз с распорным шариком
Распорный рамный дюбель
Футорка с фиксатором
Виды муфт в зависимости от типа соединения
В этом случае имеется в виду то, что все переходники не смотря на то, что и несут однообразную функцию, но метод фиксации у них возможно различным. Рассмотрим все подробно в таблице ниже.
В муфты смогут находиться резиновые уплотнители, каковые весьма чувствительны к перепадам температур. В случае если резина в изделия некачественная, то при трансформации температуры на ней неспешно будет появляться все большее количество микротрещин. А это, само собой разумеется, скажется (в нехорошую сторону) на герметичности соединения элементов трубопровода.
Что же касается сферы применения муфт, то сейчас они активно используются для соединения таких систем:
Разумеется, что в условиях частного дома либо квартиры значительно чаще употребляются фитинги для стыковки труб отопления либо же подачи/слива воды
Давайте рассмотрим, как такие детали в большинстве случаев монтируются и что наряду с этим принципиально важно учитывать
Способы изготовления
Инструкция делит уплотнения для радиаторных секций на плоские по форме и объемные аналоги, необходимые для разных конструкций сопряжений.
Вырубка штампованием
Цена самих штампов высока — это сложные приспособления, которые состоят из многих элементов, сделанных очень точно. Помимо них для работы нужен пресс, на него штамп ставится.
Перед процессом изготовления учитываются габариты прокладки. Чем она больше, тем штамп массивней, а пресс мощнее.
Данный метод изготовления уплотнителей высокоскоростной и достаточно дешевый.
Поэтому он оптимален для производства массового.
Вырубание штанцевыми ножами
Данный метод похож на предыдущий, однако инструмент более прост и дешев. Процесс производства недорог и быстр. Но служат штанцы недолго, из-за этого способ оптимален для изготовления средних и мелких партий уплотнителей.
Вырезание круговыми ножами
Резание лазерное
В данном случае нет нужды закупать специальный инструмент. На стандартных станках можно производить прокладки любой формы.
Данный метод мог бы стать одним из самых выгодных, кабы не один недостаток. Лазером можно без проблем резать далеко не все материалы. Единственный выход — существенно уменьшать скорость резания, это делает процесс более дорогим.
Термо-формовка
Для данного метода нужен термопласт-автомат с пресс-формой для отливания изделий. Формовочный пресс достаточно дорог. Чтобы «отбить» его стоимость, производство термо-формированных уплотнителей должно быть крупносерийным, серийным либо массовым.
Для мелких партий технология целесообразна только тогда, когда прокладки другим способом произвести нельзя. Следует учесть, что данным методом можно производить лишь изделия из ПВХ.
Вулканизирование
Вулканизация продукции осуществляется на термо-прессах в особых пресс-формах. Подобные формы не так дороги, как аналоги для термопласт-автоматов. Это понижает себестоимость изделий.
Одновременно сама технология вулканизации продолжительна, что влияет на стоимость продукции. Однако другим способом качественные прокладки из силикона и резины получать нельзя.
Виды фитингов
Необходимость заменять или ремонтировать трубы рано или поздно возникает в любом доме, сантехника тоже изнашивается. Замена старых труб на более современные – процесс кропотливый и сложный, ведь полностью поменять трубы в водопроводе или канализации не всегда возможно. От качества соединения труб во многом зависит долговечность ремонтируемых коммуникаций. А добиться идеального соединения можно только с правильно подобранным фитингом. В зависимости от назначения, они делятся на следующие виды.
Что такое футорка
Футоркой называют специальное приспособление в виде переходника, которое оснащено внутренней и наружной резьбой. Ее диаметр может существенно отличаться, что активно используется для обустройства различных систем. Внешняя сторона резьбовой футорки получила название штуцер. В то же время внутренняя поверхность именуется гайкой.
Все размеры детали могут обозначаться как в миллиметрах, так и в дюймах. Для определения геометрических параметров данных элементов используют штангенциркуль или линейку. Если размеры резьбы не будут соответствовать необходимым показателям, большая вероятность выхода из строя всей системы.
Чаще всего данные комплектующие детали изготовляются из нержавеющей стали. Хотя и существуют чугунные футорки. Благодаря использованию качественных металлов для изготовления этого элемента, он имеет долгий срок службы и не подвержен коррозии.
Сфера применения данных комплектующих деталей обширная и подразумевает следующее:
Заглушки и футорки
Что такое заглушка, наверное, никому объяснять не надо. Это такая пробка, которую ввертывают или вваривают (сваркой) в разные отверстия радиатора, которые надо заглушить.
Заглушка для радиатора отопления
Чтобы резьбовую пробку не завернули слишком глубоко, она снабжается шляпкой, а шляпка оформляется в виде шести- или восьмигранника под ключ.
Комплект заглушек для радиатора зависит от того, сколько в нем отверстий надо перекрывать при штатной эксплуатации – причем необходимо учитывать не только рабочие отверстия, но и технологические.
Как правило, в комплект входит по одной заглушке на секцию. Она перекрывает технологическое отверстие внизу радиатора.
Инновационная заглушка радиаторов Royal Thermo
При всей элементарности этой детали, её ухитряются использовать в целях ПиаРа. Редкий производитель не впишет в рекламные проспекты фразу типа «В наших устройствах применена инновационная заглушка радиатора», — что-то там повышающая или улучшающая. Например, инновационность заглушки итальянских радиаторов Extra Therm заключается в том, что она изготовлена из листа стали, покрытого слоем алюминия. К чему эдакие сложности? – Только изощренный рассудок потомков Макиавелли и Борджа может объяснить такие нюансы.
А вот зимняя заглушка для радиатора таит в себе совсем другие сюрпризы. Дело в том, что она предназначается для автомобильных радиаторов и совершенно не подходит для отопительных. Соблазнившись красочными описаниями в каталогах интернет-магазинов и купив ее, вы получите нагоняй от супруги за нецелевое использование финансовых средств.
Футорка для радиатора отопления
Футорка для радиатора – это тоже как бы пробка. Но такая пробка, по оси которой прорезано отверстие с резьбой. То есть футорку можно ввернуть в радиатор. А в футорку — ввернуть патрубок.
Иными словами, футорка – это втулка с наружной и внутренней резьбой.
Комплект футорок для радиатора обычно включает 4 штуки на секцию – по числу отверстий, через которые секции соединяются между собой.
Полипропиленовая футорка для алюминиевого радиатора отопления
Футорки для чугунного радиатора обычно выполняются из чугуна. Реже – из стали. А вот футорки для алюминиевых радиаторов все чаще делают из полипропилена. Дело в том, что стальная труба и алюминиевый радиатор образуют гальваническую пару и подвергаются по этой причине коррозии. Промежуточная деталь в виде футорки из полипропилена избавляет от этой неприятности. Такова специфика арматуры для алюминиевых радиаторов.
Футорка – что это такое: где используется
Футорка – это предмет, который специально сделан для создания переходов, его характеризует внутренняя и наружная резьба. Очень часто диаметр этого предмета отличается, если говорить сантехническим языком, то эти предметы в зависимости от диаметра обладают своими именами. Например, наружная сторона получила название штуцер, а внутренняя гайка. Измеряют показатели этого предмета в миллиметрах или дюймах, здесь кому как удобнее.
Что касается применения, то можно выделить 3 основные сферы:
Изготовляется футорка из нержавейки. Именно благодаря этому данный предмет устойчив к коррозии и обладает повышенной прочностью. Можно сказать, что футорка, это самая долговечная соединительная деталь, потому что никогда не покрывается ржавчиной.
Размеры металлических футорок
Резьбовые соединения стандартно используют для труб до 50 мм, поэтому типовая металлическая футорка изготавливается диаметром от ½ до 2-х дюймов (от 8 до 50 мм). При этом трубы и переходники до 50 мм из чугуна и стали маркируют по внутреннему диаметру без учета толщины стенки.
Оптимальные пропорции в зависимости от размера футорки, ее класса по давлению и материала указаны в ГОСТах.
Размеры и вес чугунных футорок регламентирует ГОСТ 8960-75. Минимальный размер – 10х8 мм (3/8 на ¼ дюйма) массой 0,019 кг, максимальный из рекомендованных – 65х25 мм (2 1/2 на 1 1/4 дюйма) массой 0,508 кг. Варианты с большим диаметром ГОСТ применять не рекомендует, хотя допускает, что они могут изготавливаться – например, 3 на 2 дюйма, 3 на 21/2, 4 на 3 дюйма. Чугунные футорки отличаются самой маленькой себестоимостью и высокой надежностью, отлично переносят контакт с горячей водой и паром (до 175°С). Они используются для монтажа стальных и чугунных труб газо-, тепло- и водоснабжения в жилых домах. Без них не обойтись при монтаже чугунного радиатора. Самые ходовые размеры радиаторной футорки – 3/4 на 1/2 дюйма (20х15 мм) или 1 на 1/2 дюйма (25х15 мм) – для подключения батареи к трубам 1/2 дюйма, которые чаще всего применяются в многоквартирных домах.
По устойчивости к механическим нагрузкам и агрессивным средам чугун намного уступает стали. Поэтому там, где нужна повышенная прочность, используются стальные футорки со специальными покрытиями. Они могут выдержать даже контакт с кислотами и щелочами, высокое давление (до 16-25 МПа). Такие изделия выпускаются в соответствии с ГОСТ 3262-75. А также для стальных футорок часто используются американские и европейские (ASME, ANSI, MSS, DIN) стандарты.
Стальные футорки для бытовых задач выпускаются с диаметром условного прохода от 10х8 мм (3/8 на ¼ дюйма) до 65х50 мм до (21/2 на 2 дюйма). Длина участка с резьбой от 13 до 28,5 мм в зависимости от размера футорки, общая длина – от 17,5 до 39,5 мм.
Толщина стенок зависит от стандарта (российский стандарт делит изделия только на 3 класса по давлению, а международные дают более широкую градацию для того, чтобы фитинги и трубы лучше подходили для разных условий эксплуатации). Например, минимальная толщина труб и фитингов с типодиаметром 20 мм (3/4 дюйма) по ГОСТу: легких – 2,35 или 2,5 мм, обыкновенных – 2,8 мм. По ASME: серия 10S – 2,11 мм, серия STD- 2,77 мм, серия 40S – 2,77 мм.
А также из стали изготавливают футорки с метрической резьбой. В трубопроводах бытового назначения они используются для подключения патрубков различных приборов, счетчиков, шлангов. Особые разновидности футорок с метрической резьбой – мебельные и ремонтные футорки. Мебельные делаются под ответный стальной метиз (винт, саморез), могут быть забивными, снабжаться распорным механизмом. Ремонтные представляют специальные вкладыши для восстановления сорванной резьбы. Стандартно футорки с метрической резьбой выпускаются размерами от M4 до М20. Востребованы М6, М8, М5, М10, М12 и другие варианты. При маркировке указывается также шаг резьбы, он бывает 0,5, 1 или 1,5 мм. Например, актуальный размер для восстановления свечной резьбы в автомобиле указывается следующим образом – М10х1, М10х1,5. Иногда для мебельных футорок используют не совсем стандартное обозначение, где вторая цифра указывает не шаг резьбы, а длину футорки – М6х10, М8х14.
При монтаже бытовых коммуникаций могут использоваться также футорки из меди с трубной резьбой, причем чаще всего используют не чистую медь, а ее сплав – латунь. Латунные футорки легкие и имеют оптимальное соотношение цены и качества, подходят для соединения пластиковых, металлопластиковых и металлических труб. Металлические части комбинированных футорок также чаще всего делают из латуни.
Параметры медных, латунных переходников и вкладышей определяются ГОСТ 32585-2013. Они выполняются под стандартную трубную резьбу и рассчитаны на давление не более 16 МПа, обычные условия эксплуатации в бытовых трубопроводах. Толщина стенки зависит от размера футорки. Самая маленькая латунная деталь 10х8 мм (3/8 на ¼ дюйма) может иметь толщину всего 1 мм без покрытия, литая футорка размером 65х50 мм (21/2 на 2 дюйма) – 2,4 мм. Длина резьбы в зависимости от размера футорки – от 4,5 до 17,5 мм.
Для комбинированных футорок параметры на металлической части резьбы указываются по стандартам для металлических резьбовых соединений, а параметры пластиковой части указывают по стандартам для пластиковых деталей.
Заглушки для труб
Заглушки актуальны там, где требуется временное или постоянное перекрытие потока жидкости в одном или нескольких концах магистрали. Принцип действия заглушек схож с фланцевыми соединениями – круглые стальные диски с отверстиями для продевания болтов или шпилек для фиксации. Температура рабочей среды достигает до +500 гр.
Фланцевые заглушки применяются вместе с фланцем. Конструктивно они схожи с фланцами, но исключают наличие центрального отверстия. Изготовление конструкций осуществляется методом горячей штамповки.
Эллиптические конструкции представлены металлической пластиной в форме половинки эллипса. Они присоединяются к трубе и служат для ее герметизации. Для изготовления также используется метод штамповки.
Поворотные заглушки выступают в роли задвижек, и герметизируют окончания труб в процессе наладочной и проверочной работы. Заглушки применяются при укладке основных трубопроводов и ответвлений. Рабочее давление варьирует в диапазоне 0,25 — 38 МПа, а размеры – от 23 до 1420 мм.
