Что такое фенолформальдегидная смола
Фенолформальдегидная смола

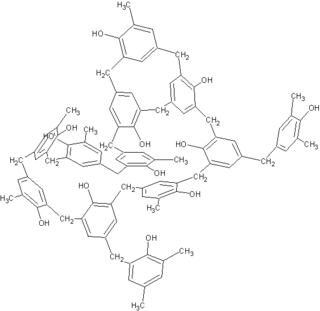

Фенолформальдегидные смолы (англ. PF ) — синтетические реактопласты или термореактопласты, жидкие или твердые олигомерные продукты поликонденсации фенола с формальдегидом в щелочной или кислой среде (бакелиты, новолачные и резольные смолы), что соответственно влияет на их свойства. Используются для получения в качестве связующего компонента в производстве наполненных пресс-композиций с различными наполнителями (целлюлоза, стекловолокно, древесная мука) (древесно-волокнистых и древесностружечных плит), клеев, пропиточных и заливочных композиций (для фанеры, тканых и наполненных волокном материалов). Растворимы в водных растворах щелочей и полярных растворителях, после отверждения превращаются в густосшитые полимеры аморфной микрогетерогенной структуры.
Содержание
Свойства
Применение
Применяются для получения пластических масс (отвержденные смолы называют резитами, отвержденные в присутствии нефтяных сульфокислот — карболитами, молочной кислоты — неолейкоритами), синтетических клеев, лаков, выключателей, тормозных накладок, подшипников, так же широко используется в изготовлении шаров для бильярда. Из карболита изготавливались корпуса советских мультиметров различных моделей.
Экологические аспекты
В производстве применяются токсичные материалы. И фенол, и формальдегид ядовиты и огнеопасны. [1] Формальдегид обладает канцерогенным действием.
Фенолформальдегидные смолы оказывают вредное воздействие на кожу, они вызывают дерматиты и экземы. [1] Неотверждённая фенолформальдегидная смола может содержать до 11 % свободного фенола. [2]
Примечания
Полезное
Смотреть что такое «Фенолформальдегидная смола» в других словарях:
фенолформальдегидная смола — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN phenolic formaldehyde resin … Справочник технического переводчика
Phenol-formaldehyde resin — Фенолформальдегидная смола … Краткий толковый словарь по полиграфии
Карболит — Фенолформальдегидная смола (PF) синтетическая смола, продукт поликонденсации фенола с формальдегидом. Реакция проводится в присутствии кислых (соляная, серная, щавелевая и другие кислоты) или щелочных катализаторов (аммиак, гидроксид натрия,… … Википедия
Неолейкорит — Фенолформальдегидная смола (PF) синтетическая смола, продукт поликонденсации фенола с формальдегидом. Реакция проводится в присутствии кислых (соляная, серная, щавелевая и другие кислоты) или щелочных катализаторов (аммиак, гидроксид натрия,… … Википедия
Резит — Фенолформальдегидная смола (PF) синтетическая смола, продукт поликонденсации фенола с формальдегидом. Реакция проводится в присутствии кислых (соляная, серная, щавелевая и другие кислоты) или щелочных катализаторов (аммиак, гидроксид натрия,… … Википедия
Фенолформальдегидные смолы — Фенолформальдегидная смола (PF) синтетическая смола, продукт поликонденсации фенола с формальдегидом. Реакция проводится в присутствии кислых (соляная, серная, щавелевая и другие кислоты) или щелочных катализаторов (аммиак, гидроксид натрия,… … Википедия
Ориентированно-стружечная плита — Производство OSB … Википедия
ГОСТ 27935-88: Плиты древесноволокнистые и древесностружечные. Термины и определения — Терминология ГОСТ 27935 88: Плиты древесноволокнистые и древесностружечные. Термины и определения оригинал документа: 18. Армированная древесностружечная плита Древесностружечная плита, в конструкцию которой входят усиливающие элементы… … Словарь-справочник терминов нормативно-технической документации
БАКЕЛАНД Лео Хендрик — (Baekeland, Leo Hendrik) (1863 1944), американский инженер химик и изобретатель. Родился 14 ноября 1863 в Генте (Бельгия). После окончания в 1884 Гентского университета несколько лет работал лаборантом, преподавателем химии. В 1889 переехал в США … Энциклопедия Кольера
Наждачная бумага — Наждачная (шлифовальная) бумага гибкий абразивный материал, состоящий из тканевой или бумажной основы с нанесенным на нее слоем абразивного зерна (порошка). Предназначен для ручной и машинной обработки поверхностей различных материалов… … Википедия
Применение фенолформальдегидной смолы
Что такое смола? Это субстанция вязкой, густой консистенции, липкая при ощупывании. Классифицируется на:
Строение, получение и особенности фенолформальдегидной смолы
Фенолформальдегидная смола (ФФС) — это смола промышленного изготовления, имеющая фенол — альдегидную основу и обладающая признаками термореактопластов. Строение описывается следующим видом: [-C6H3(OH)-CH2-]n.
Впервые изготовил данный продукт путем подогрева его составляющих (формальдегид + фенол) немецкий химик Адольф Байер (1872 г).
Тогда полимерный продукт реакции выходил очень ломким и хлипким, а вода трансформировалась в газ, поэтому вскоре процесс получения фенолформальдегидного продукта был модифицирован.
Для этого добавляли муку из древесины. В настоящее время для получения ФФС применяют разнообразные компоненты — добавки, которые совершенствуют качество готового материала.
Перечислим основные особенности смольного вещества фенол — формальдегидной группы:
Использование смолы
Фенолформальдегидный состав нашел применение во многих областях. Используют ее для изготовления пластмассовых материалов. В зависимости от участников реакции выделяют фенолформальдегидную смолу:
Смольный продукт фенольно — формальдегидной группы лежит в основе производства клеевых средств (а также медицинского бутираль фенольного клея), лакокрасочных материалов, герметизирующих составов, а также фанерных материалов и древесно-стружечной плиты.
С помощью ФФС создают пропиточные средства для тканевых и других материалов.
Где ещё используется ФФС? В автомобильном, вагоностроительном производствах (различные машинные составные части, поездные тормозные колодки, эскалаторные элементы), производстве различных электрических элементов (розетки, счетчики, электроклеммы, вилки), в военной промышленности (изготовление оружейных и технических компонентов), радиоэлектронике.
Кроме того, применяют ее при изготовлении телефонов и фотокамер, разных не подвергающихся нагреванию технических средства на кухне, сувенирной, галантерейной продукции.
Бильярдные шары — это также производные фенолформальдегидных. Текстолитовые и гетинаксовые объекты подвергаются последующей обработке.
Отметим, что ФФС не нашла применения при изготовлении тех предметов, которые имеют контакт с едой и подвергаются нагреванию.
Как производят смолу
Фенолформальдегидная смола — это полимерное вещество, которое получают путем реакции поликонденсации. Один из способов получения — это модификация метана и метанола в формальдегид с последующим присоединением фенола.
Перечислим основные этапы получения
К 3 миллилитрам 40 процентного формальдегида добавляют 2 грамма фенола в кристаллах. Либо возможно заменить фенол на карболовую кислоту (это и есть концентрированный фенол в форме жидкости) в количестве 4 миллилитра.
В получившуюся смесь капают три капли соляной кислоты. Эта масса подвергнется закипанию с последующим образованием резольный смола (стекло подобное вещество). При надобности в замедлении реакции масса подвергается остужению.
При необходимости проводят уточнение качественных характеристик смеси путём спиртового растворения. Оставив массу на продолжительное время, она будет вязкой консистенции, не будет течь, и спиртовое растворение прекратится.
Таким образом получится уже пластинчатое резитольное вещество, то есть находящееся в переходном состоянии процесса отверждения. Массу в таре помещают в кипящую воду, и как результат, происходит затвердевание субстанции с превращением ее в красный цвет.
Готовый продукт не подвергается горению, она обугливается. Во время реакции будет чувствоваться фенольный, не особо приятный запах, а огонь будет желтоватого цвета. Для того, чтобы остановить процесс, необходимо добавить щелочь.
При этом реакция полимеризации прекратится, но с условием добавления щелочи до момента полного затвердевания.
При изготовлении фенолформальдегидного также можно получить и другие побочные продукты. Если увеличить объем фенола, то образуется новолак, а если формальдегида — то бакелит.
Если заменить формалин на ацетон с участием хлористоводородной кислоты, то получают бисфенол.
Пагубное влияние смол
Несомненно, ФФС обладает рядом преимуществ, но с другой стороны, она может нанести вред организму человека и окружающей среде.
Этим фенолформальдегидная не похожа на безопасную эпоксидную смолу. При изготовлении фенолформальдегидные смолистые вещества фенол — формальдегидной группы используют вредные вещества.
Что фенол, что формалин — это опасные и вредные элементы, а формалин вообще обладает канцерогенным действием.
Ядовитость и токсичность компонентов фенолформальдегидного продукта заключается в следующем:
Изготовление ФФС регулируется утверждённой нормативной базой. Санитарные правила и нормы устанавливают необходимое количество составляющих компонентов в готовой смоле.
Для фенола в литре — это 0,05 мг, для формальдегида 0,1. Экология сталкивается с проблемой уничтожения продуктов из ФФС.
Также остро стоит вопрос по ограждению рабочих, которые работают на таком производстве и контактируют с вредными веществами.
Что такое фенопласты
Фенопласты — это пластмассовые материалы, полученные при объединении фенолформальдегидного смолистого состава с различными компонентами. Реакция идёт при большой температуре, а выбор компонентов зависит от конечного продукта.
К этой категории пластмасс относят фенольно-бакелитовый клей, разнообразные объекты из пластика, применяемся в обиходе и бытовом деле. Фенопласты применяют при производстве технических и автомобильных элементов.
Сейчас ввиду усовершенствований процессов производств в конечном продукте находятся вредные компоненты в весьма низких и незначительных объемах.
Фенол-формальдегидные смолы
Предисловие
Фенол-формальдегидная смола производится промышленностью с 1912 г. под названием бакелит. Как и ко многим другим новинкам, к бакелиту вначале относились скептически, и ему было трудно конкурировать на рынке с давно известными материалами.
Введение
Синтез высокомолекулярных соединений представляет собой процесс соединения многих молекул индивидуальных химических веществ (мономеров) нормальными химическими связями в единую макромолекулу полимера.
Реакция образования полимера, протекающая без выделения других химических соединений называется реакцией полимеризации. Превращение мономеров в полимеры, сопровождающейся выделением побочных продуктов носит название поликонденсации.
Высокомолекулярные органические соединения, на основе которых изготавливают большинство пластмасс, также называют смолами.
К группе поликонденсационных смол относят полиэфирные, получаемые путем конденсации многоосновных кислот с многоатомными спиртами, фенолформальдегидные и другие.
На основе феноло-формальдегидных смол изготовляют пластические массы, называемые фенопластами.
Все пластические массы по составу делят на простые и сложные. Простые пластмассы состоят в основном из связующего, иногда с добавлением небольшого количества вспомогательных веществ (краситель, смазка и др.).В состав большинства пластмасс кроме связующего, входят и др.).Такие пластмассы носят название название сложных и композиционных.
Прессматериалы называют композиции на основе высокополимерных продуктов (искусственных смол, эфиров целлюлозы, битумов) из которых различными методами формирования (прямое прессование, литье) изготавливают разнообразные изделия.
Прессматериалы, содержащие смолы, которые отверждаются в процессе прессования изделий, называют термореактивными.
В результате отверждения связующего вещества изделие приобретает механическую прочность уже в прессформе при температуре прессования и теряет способность размягчаться при повторном нагревании: смола в отвержденом изделии неспособна плавится и растворятся. Такой процесс отверждения необратим.
К термореактивным относятся прессматериалы типа фенопластов, аминопластов содержащие главным образом поликонденсационные смолы.
Прессматериалы, называемые термопластичными или термопластами, содержат, связующие вещества не отверждающиеся в процессе прессования или литья изделий. В этом случае изделия приобретают механическую прочность только после некоторого охлаждения в прессформе.
Для изготовления фенопластов в качестве связующего применяют феноло-формальдегидные смолы, а также смолы, получаемые при частичной замене фенола другими веществами (анилин и др.) и частичной или полной замене формальдегида другими альдегидами (фурфурол и др).
Новолачные смолы сохраняют способность плавится и растворятся после многократного нагревания до температуры, принятой при прессовании изделий из фенопластов.
Резольные смолы при повышенной температуре, а при длительном хранении даже при обычной температуре переходят в неплавкое и нерастворимом состояние.
Быстрое отверждение новолачных смол происходит только в в присутствии специальных отверждающих средств главным образом уротропина (гексаметилентетрамин). Для отверждения резольных смол не требуется добавления отверждающих средств.
В процессе отверждения резольных смол различают три стадии. В стадии А (резол) смола сохраняет способность плавиться и растворяться. В стадии В (резитол) смола уже практически не плавится, но еще способна набухать в соответствующих растворителях. В стадии С резит (смола) неплавка и даже не набухает в растворителях.
Рецептуры прессматериалов и химизм процесса
Теоретические представления о механизме взаимодействия фенола с формальдегидом в присутствии катализаторов, о строении фенолоформальдегидных смол в процессах их отверждения недостаточно разработаны.
Основными компонентами общими для различных прессматериалов являются: смола, волокнистый наполнитель, отвердитель или ускоритель отверждении смолы, смазка, краситель и различные специальные добавки.
Смола является основой прессматерила, т.е. связующим веществом, которое при соответствующей температуре и давлении пропитывает и соединяет частицы остальных компонентов с образованием однородной массы.
Свойствами смолы определяются основные свойства прессматериала. Например, на основе феноло-формальдегидной смолы полученной в присутствии катализатора едкого натра, невозможно получить прессматериал, который после прессования обладал бы высокой водостойкостью или высокими электроизоляционными свойствами.
Поэтому для предания прессматериалу определенных специфических свойств прежде, всего нужно правильно выбрать смолу (исходные вещества, катализатор, режим смолообразования).
При этом полимер становится твердым, нерастворимым и неплавким. Этот продукт конечной стадии поликонденсации называют резитом.
При промышленной переработке смолу на стадии образования резола выливают в формы и в них отверждают. Отверждение нередко занимает несколько дней. Это необходимо для того, чтобы образующаяся при реакции вода испарялась медленно. Иначе смола получится непрозрачной и пузырчатой. Чтобы ускорить отверждение, можно довести поликонденсацию до образования резита, затем полученную смолу размолоть, поместить в формы под давлением 200-250 ат и подвергнуть отверждению при 160-170 50 0С.
Если мы будем проводить эту реакцию при рН выше 7,т.е.в щелочной среде, то она сильно замедлится на образовании резола.
Новолачные смолы
В производстве главным образом применяются феноло-формальдегидные смолы обоих типов : новолачные и резольные.
При изготовлении феноло-формальдегидных смол применяют синтетический фенол, а также фенолы, получаемые из каменноугольной смолы(фенольная и феноло-крезольная фракции, трикрезол, ксиленолы). Помимо перечисленных фенолов применяют их смеси, а также смеси фенола с анилином (феноло-анилино-формальдегидная смола). Формальдегид иногда частично или полностью заменяют фурфуролом.
Для получения новолачных смол конденсацию, как правило, проводят в присутствии кислотных катализаторов при избытке фенола.
Технологический процесс получения твердой новолачной смолы, состоит из стадий конденсации и сушки проводимых, как правило, в одном аппарате.
В смесь фенола с формальдегидом вводят такое количество кислого катализатора, чтобы величина рН реакционной смеси составляла 1,6-2,3.Смесь при постоянном перемешивании нагревают до кипения в течении 40-60 минут при атмосферном давлении (реже в вакууме) с включенным обратным холодильником. Через 20 минут после начала кипения в аппарат вводят дополнительную порцию катализатора (0,056 вес. Част. кислоты на 100 вес. частей фенола). Кипячение смеси при 95-98 0С продолжают еще 1-1,5 часа. По достижению удельного веса смеси, близкого к 1,2 г/см 53 0, конденсацию смолы считают в основном законченной, включают прямой холодильник и начинают сушку, при остаточном давлении не выше 300 мм.рт.ст., обогревая аппарат паром 5-8 ат. Сушку продолжают до достижения температуры каплепадения смолы 95-105 0С. После этого смолу сливают из аппарата и охлаждают.
В новолачные смолы часто добавляют смазывающие вещества (олеиновая кислота) и красители.
Феноло-формальдегидная новолачная смола в твердом состоянии имеет цвет от светло- до темно коричневого, удельный вес ее около 1,2 г/см 53 0.Такая смола способна многократно плавится и вновь затвердевать, хорошо растворяется в спирте и многих растворителях. Переход смолы из нерасплавленного состояния при 150-200 5 0 0С в неплавкое и нерастворимое состояние в отсутствии отвердителя происходит очень медленно.
Температура плавления, вязкость и скорость отверждения новолачных смол изменяется с течением времени очень медленно. Поэтому такие смолы можно хранить в течении нескольких месяцев при любой температуре.
Резольные смолы
В отличие от новолачных смол разные марки резольных смол обладают несходными свойствами и имеют различное назначение. Часто одну марку резольной смолы не удается полноценно заменить другой.
Для получения резольных смол применяется такое же сырье, как и для новолачных (фенолы, смеси фенола с анилином, формальдегид). Катализатором служит щелочи и основания, едкий натр, гидрокись бария, аммиак, окись магния.
В производстве резольные смолы применяются в твердом и жидком состоянии. Резольная смола в жидком состоянии представляет собой смесь смолы с водой. Такие смеси, содержащие до 35 % воды, называются эмульсионными смолами. Частично обезвоженные эмульсионные смолы (с влажностью не больше 20 %) называют жидкими смолами.
Твердые резольные смолы по внешнему виду мало отличаются от твердых новолачных смол. Технологический процесс получения твердых резольных смол во многом аналогичен получению новолачных смол. Конденсацию и сушку проводят в одном аппарате. Конденсация, как правило, происходит при температуре кипения реакционной смеси, в течении определенного времени, установленного для каждой марки смолы, сушку проводят при остаточном давлении не выше 200 мм.рт.ст. Процесс сушки контролируют, определяя скорость отверждения смолы на плитке.
Готовую смолу сливают из аппарата возможно быстрее и охлаждают в тонком слое во избежание ее отверждения.
Важнейшим показателем качества эмульсионных и жидких резольных смол является вязкость, которая резко уменьшается с ростом температуры.
Хранение резольных смол допускается лишь в течении короткого времени (2-3 дня после изготовления),так как при хранении сравнительно быстро возрастает вязкость эмульсионных и жидких смол, а также температура каплепадения и скорость отверждения твердых смол.
Важным показателем является хрупкость твердых резольных смол. Смолы температура каплепадения и скорость отверждения которых соответствует техническим условиям, иногда обладают недостаточной хрупкостью. Тогда они плохо поддаются измельчению, а в измельченном состоянии быстро слеживаются.
Резольные смолы измельчают на таком оборудовании, что и новолачные смолы. Так как измельченная резольная смола даже при хорошей хрупкости быстро слеживается, хранить ее в таком состоянии не следует.
Способы производства фенопластов и переработки их в изделие
Наполнителем для прессопорошков, типа фенопластов чаще всего служит древесная мука, значительно реже мелковолокнистый асбест. Из минеральных порошкообразных наполнителей применяют плавиковый шпат, пылевидный кварц.
Прессматериалы типа фенопластов изготавливают «сухими» и «мокрыми» методами. При «сухих» методах смола применяется в сухом виде, а при «мокрых» в виде спиртового лака (лаковый способ) или водной эмульсии (эмульсионный способ).
Переработка фенопластов в изделие производится различными способами. Самым старым и самым распространенным промышленным способом является прямое прессование (называемое также горячим или компрессионным прессованием) применим ко всем видам описываемых прессматериалов.
Способ литьевого прессования, нызываемого также трансферным или шприцгуссом, применяют только, для переработки пресспорошков, когда изделие должно включать сложную арматуру.
Способ непрерывного выдавливания применяется для изготовления различных профильных изделий из пресспорошков (трубки, стержни, уголки).
Свойства Фаолита
Фаолитом называется кислотостойкая, пластическая масса, получаемая на основе феноло-формальдегидной резольной смолы и кислотостойкого наполнителя асбеста, графита и кварцевого песка.
Термореактивная фенола-формальдегидная смола способна под влиянием нагревания переходить в твердое, неплавкое и нерастворимое состояние. В соответствие с этим и фаолитовая масса, в которой частички наполнителя связаны между собой вязкой растворимой смолой, при термообработке отверждается, становится неплавкой и нерастворимой.
Большое количество фаолита выпускается в виде полуфабриката неотвержденных листов из которых заводы-потребители изготавливают различные изделия и арматуру.
Фаолит нашел широкое применение во многих отраслях промышленности как конструктивный материал. В ряде случаев он заменяет цветные металлы, особенно свинец. Легкость фаолита (р=1.5-1.7 г/см 53 0),химическая стойкость к кислым агрессивным средам позволяет из него изготавливать стойкую аппаратуру весом в несколько раз меньше металлической.
Фаолит модно применять при более высокой температуре, чем многие другие кислотостойкие пластические массы.
Основное сырье для Фаолита и приготовление резольной смолы
Варка и сушка резольной смолы
Варка и сушка резольной смолы производится в варочно-сушильном аппарате. Аппарат снабжен мешалкой на 40-50 об/мин.В крышку аппарата вмонтированы смотровые стекла, штуцеры для измерения температуры, давления. Рабочее давление до 2 атмосфер.
Переработка сухого фаолита в изделие может осуществлятся способом формирования, прессования. Вследствие того, что механическая обработка фаолита является трудоемкой работой, необходимо стремится к тому, чтобы изготовляемой фаолитовой детали придать определенную форму в неотвержденном состоянии.
Из сырого фаолита изготавливают :трубы, царги, цилиндрические сосуды, мешалки.
Из отвержденого фаолита изготавливают угольники, тройники, ванны.
Трубы и изделия из текстофаолита
Выпускаемый в настоящее время фаолит в ряде случаев не может быть использован ввиду не достаточной механической прочности. Армирование или текстолизация фаолита тканью дает возможность получить материал со значительно улучшенными механическими свойствами.
Фаолитовые трубы получают обычным способом. Неотвержденное фаолитовое изделие плотно обматывают полосками ткани, смазанные бакелитовым лаком. Если не требуется повторного наложения фаолита, то в таком виде и производят отверждение текстофаолита.
Таким образом получают трубы и царги различных диаметров из которых впоследствии монтируют аппараты или выхлопные трубы.
Прочее
Для лакировки деревянных изделий применяют самоотверждающиеся лаки, которые также изготавливают из феноло-формальдегидных смол.
Резольными фенолоформальдегидными смолами можно также склеить дерево с деревом или с металлом. Сцепление получается очень прочным, и этот способ склеивания в настоящее время находит все более широкое применение, особенно в авиационной промышленности.
В промышленности склеивание смолами на основе фенола применяется при изготовлении клееной фанеры и древесноволокнистых пластиков. Кроме того, такие смолы успешно используются для изготовления щеток и кистей, а в электротехнике ими отлично склеивают стекло с металлом в лампах накаливания, люминесцентных лампах и радиолампах.
Объявления о покупке и продаже оборудования можно посмотреть на
Обсудить достоинства марок полимеров и их свойства можно на
Зарегистрировать свою компанию в Каталоге предприятий
