что такое drl в автомобиле
Что такое drl в автомобиле
Дневные ходовые огни: что это такое?
Дневные ходовые огни (ДХО) нужны для того, чтобы сделать ТС на дороге более заметным. Это помогает увеличить вашу безопасность и своевременно оповестить других участников дорожного движения о приближении авто.
Еще в 70-х годах прошлого века ДХО или DRL начали использовать в Финляндии, где нередко причиной ДТП становилась плохая видимость, обусловленная сильными туманами. В РФ ДХО стали обязательными лишь в 2010 году, когда ПДД дополнило соответствующее требование.
Определение понятия ДХО
К дневным ходовым огням относятся установленные на ТС источники света, которые делают его более заметным при движении в дневное время.
В зависимости от марки и модели автомобиля, в качестве DRL могут выступать:
Наиболее экономичные ДХО — отдельные элементы, изготовленные на основе светодиодных лент. Они расходуют в 10 раз меньше электроэнергии, чем «галогенки» или лампы накаливания.
В качестве ходовых огней могут выступать только осветительные приборы, установленные в соответствии с действующими в РФ нормативными документами. То есть, они должны быть установлены с соблюдением следующих правил:
Правила установки ДХО
Для чего нужны дневные ходовые огни?
В пункте 19.5 дано подробное объяснение, зачем именно нужны DRL— они помогают обозначить на дороге движущееся транспортное средство в светлое время суток. Если говорить об этом более подробно, то следует выделить несколько основных нюансов:
Ближний свет менее заметен днем, чем штатные ходовые огни, но при отсутствии ДХО, ПДД разрешено использовать фары ближнего света.
Световой поток от ДХО и фар ближнего света
ПДД о дневных ходовых огнях
В пункте 19.5 ПДД прописано, что в дневное время система DRL или фары ближнего света должны быть включены на всех движущихся ТС: мотоциклах, мопедах, грузовых и легковых авто, маршрутных такси и пр. В противном случае КоАП РФ предусматривает для мотоциклистов и автомобилистов административную ответственность — штраф в размере 500 ₽.
Отличия дневных огней от габаритов
Основное отличие габаритов от ДХО — интенсивность светового потока. Габаритные огни достаточно тусклые и при ярком солнечном свете обычно незаметные. Именно поэтому их использование в качестве ходовых огней является недопустимым.
ДХО — залог вашей безопасности
Только специальные ходовые огни дают достаточно интенсивный свет, который сделает вас заметным для других участников дорожного движения. Если на вашем авто не предусмотрены штатные ДХО, вы можете купить и установить дополнительные осветительные приборы. Только перед этим вам предстоит получить в ГАИ разрешение на модернизацию ТС (так как за установку любой оптики, не предусмотренной конструкцией авто, положен штраф).
Использование штатных светодиодных ДХО или установка дополнительных осветительных приборов (ходовых огней) позволяет снизить нагрузку на АКБ и не расходовать на подсветку авто в светлое время суток ресурс фар ближнего света.
Помните, соблюдения ПДД — это не прихоть сотрудников ГАИ, а безопасность участников дорожного движения. Поэтому не нарушайте правил и всегда используйте дневные ходовые огни.
ТРИ ВАРИАНТА LED DRL / ДХО для АВТО старых моделей. УСТАНОВКА и ПОДКЛЮЧЕНИЕ по ГОСТу
Сегодня дневные ходовые огни (ДХО) являются неотъемлемой частью автомобильной светотехники. В нашей стране, начиная с 2010 года, вступили в силу поправки в ПДД, требующие (согласно п.19.5), чтобы в светлое время суток на всех движущихся транспортных средствах с целью их обозначения были включены либо фары ближнего света, либо ходовые огни, либо (согласно п.19.4) противотуманные фары. Количество старых автомобилей, не имеющих штатного ДХО, на наших дорогах по-прежнему высоко.
Большая часть водителей таких авто по старинке, как и предписывает ПДД, днем двигаются с ближним светом. Это приводит к увеличению расхода топлива, а также к частому перегоранию задействованных ламп головного света, приборной панели и задних габаритов. Но о самом неприятном последствии при таком использовании ближнего света многие могут и не догадываться, а это ни что иное, как ускоренное выгорание или потемнение отражателей фар с последующим ухудшением характеристик ближнего и дальнего света. То есть фара ночью просто перестает освещать дорогу и в таком случае подлежит полной замене.
Другая часть водителей ошибочно полагает, что габаритные огни можно использовать в качестве ДХО, тем самым рискует нарваться на штраф за движение без соответствующего света.
Остальные водители, наиболее продвинутые и прогрессивные, к коим отношу и себя — это те, кто устанавливают дополнительные светодиодные огни. Но и здесь не обходится без определенных проблем, ошибок и тонкостей, о которых я постараюсь сейчас рассказать на примере трех реализованных вариантов LED DRL (англ. DAYTIME RUNNING LIGHTS — ДНЕВНЫЕ ХОДОВЫЕ ОГНИ). А именно:
— отдельные ДХО
— LED в поворотники
— LED в габариты
Несмотря на то, что все это по большей части обкатывалось и тестировалось на классике, принципы и правила универсальны и без проблем подойдут к любому другому автомобилю, не имеющего заводского ДХО.
1. Отдельные ходовые огни в герметичном металлическом корпусе.
Что такое дневные ходовые огни и для чего они предназначены?
Попытки повысить уровень безопасности на дорогах привели к появлению уведомляющих огней, которые сделали движущийся транспорт более заметным. Впервые ходовые огни дневного света появились около 40 лет назад в Скандинавских странах, где из-за климатических особенностей часто не хватает естественной освещённости в светлое время суток.
Спустя десятилетия наличие ходовых огней на автомобиле стало обязательным пунктом правил дорожного движения (ПДД) большинства стран мира, доказав тем самым свою эффективность. О том, что такое дневные ходовые огни и обо всём, что с ними связано, расскажет эта статья.
Что такое ДХО?
Дневные ходовые огни (ДХО) – это световые приборы, расположенные спереди автомобиля. Они предназначены для использования в светлое время суток. ДХО значительно улучшают видимость движущегося транспортного средства (ТС), тем самым снижая риск возникновение аварийных ситуаций. В англоязычной интерпретации ДХО именуют как DRL (Daytime running lights). Эта аббревиатура часто встречается на упаковках с промышленно выпускаемыми ходовыми огнями.
ГОСТ и ДХО
Установка устройств освещения и световой сигнализации на ТС регламентируется стандартом ГОСТ Р 41.48-2004. В разделе 6.19 «Дневной ходовой огонь» четко прописаны нормы по размещению световых приборов, их геометрической видимости и функциональной схеме подключения. В частности п.6.19.5 говорит о том, что излучаемый свет должен исходить под углом:
Именно этот пункт часто нарушают водители при изготовлении и креплении ДХО своими руками. В итоге свет либо направлен в асфальт, не привлекая внимание встречных автомобилистов, либо слишком ослепляет их.
Допустимые расстояния по размещению ходовых огней наглядно показаны на рисунке.
Включение (отключение) ходовых огней должно осуществляться автоматически при запуске (останове) двигателя (п.6.19.7). Также в электрической схеме должно быть учтено автоматическое отключение ДХО в момент, когда производится включение фар головного света.
ПДД и дневные ходовые огни
В России на законодательном уровне обязательное использование ДХО было утверждено в ноябре 2010 года. В связи с этим ПДД дополнены поправками, по которым весь движущийся транспорт должен иметь включённые ДХО, или фары ближнего света, или противотуманные фары.
Выбор источника света, выполняющего функцию ходовых огней, во многом определяется конструктивными особенностями автомобиля и его годом выпуска. Современные модели автомобилей оснащены штатными уведомляющими приборами на основе светодиодных модулей. Использование таких ДХО значительно экономит расход топлива и энергию аккумулятора при езде в городской местности.
По этой причине многие владельцы машин самостоятельно устанавливают готовые модульные ДХО или изготавливают их своими руками, избавляясь от недостатков ближнего света и противотуманок. Включение ближних огней приводит в действие подсветку приборной панели и габаритов, в результате чего возрастает нагрузка на аккумулятор и сокращается срок службы ламп. В свою очередь, противотуманные фары слепят водителей встречного транспорта, что является их главным минусом. По этой причине во многих странах их запрещено включать в условиях нормальной видимости.
Пункт 12.5 КоАП РФ содержит информацию о неисправностях и условиях, при которых запрещается эксплуатация ТС. В частности запрещено устанавливать световые приборы, режим работы которых не отвечает основным требованиям Положения, что влечет лишение прав сроком от 6 до 12 месяцев.
Особую бдительность следует проявить водителям общественного транспорта, а также при перевозке детей, опасных и негабаритных грузов. В соответствии со ст. 12.20 кодекса КоАП на территории РФ за езду в светлое время суток с выключенными ДХО предусмотрено предупреждение или штраф 500 рублей.
Установка и подключение ДХО
Придерживаясь схемы размещения, ходовые огни на авто вполне реально установить своими руками. Комплектация промышленно выпускаемых моделей, как правило, предусматривает наличие описания и деталей для быстрого монтажа и соединения с бортовой сетью машины.
А вот с самостоятельно изготовленными фарами дневного света придётся повозиться. Особое внимание нужно уделить качеству и корректности подключения, чтобы избежать в будущем неприятностей с электропроводкой.
Схемы и варианты подключения дневных ходовых огней описаны в данной статье.
Что касается готовых сборок, то тут хорошо зарекомендовали себя светодиодные ДХО Philips. Они выгодно отличаются простотой монтажа, подходят ко многим маркам авто, имеют ударопрочный корпус и долгий срок службы.
Единственный их недостаток – это цена, которая колеблется от 60 до 100$ за пару. Подводя итоги, хочется отметить, что на сегодняшний день дневные ходовые огни на автомобиле – это тандем, состоящий из практичности и безопасности. Благодаря их назначению, машина выделяется из общего движущегося потока, а их свет предотвращает потенциальные аварии.
«Дневные ходовые огни», далее DRL (day running lights). Вопросы и ответы.
Продолжая тему автосвета, в свете принятие поправки в ПДД относительно DLR, решил наконец эту тему осветить.
Что такое «Дневные ходовые огни»?
DRL это осветительная система предназначенная для лучшего определения автомобиля в потоке. Днём автомобиль с DRL видно лучше, чем машину с ближним светом. Ближний свет был разработан для езды в тёмное время суток и для освещения дороги, а не обозначения на ней машины.
Мировай опыт показывает, что использование DRL снижает аварийность на дорогах минимум на 10%, а в большинстве случает эта цифра находится в районе 25%.
Я всегда езжу с включенным ближнем, это тоже самое?
Нет. Ближний свет предназначен для освещения дороги без ослепления встречных водителей, в то время как DRL призваны обозначать авто для других водителей. На картинке показано куда светит ближний свет: на дорогу, а не на водителей.
Наглядный пример: без света, с ближним, с DRL:
Габаритные огни это тоже самое что DRL?
Нет, габаритные огни нужны только для обозначения машины на стоянке в темное время суток. Яркость габаритных огней на порядок меньше DRL. Даже если вы установили мощные светодиоды, всё равно эффекта не будет – лампы габаритных огней располагаются не в фокусе отражателя фары. Даже если ваши габаритные огни расположены в отдельной секции – мощности светодиода, купленного в магазине, будет недостаточно.
Можно ли использовать ПТФ вместо DRL?
И да и нет. ПТФ зачастую даже лучше обозначают машину на дороге чем ближний свет в силу иного светораспределения. В свою очередь оно же не является оптимальным с точки зрения DRL, т.к. птф должны давать яркий свет не более чем на 15м впереди автомобиля (иначе в тумане более мощный свет будет просто отражаться от частиц воды).
Можно ли использовать ПТФ с ксеноном вместо DRL?
Несмотря на нелепость установки ксенона в ПТФ (www.drive2.ru/users/atas2…1729382256910273941/#post) при наличии головы приемлимо (с точки реальности, а не логики и закона) использовать ксенон в ПТФ в качестве DRL. Другое дело, что мало кто выключает свою красоту ночером.
Как должны работать DRL?
Они должны автоматически включаться при активированном зажигании и гаснуть при включении ближнего света фар, т.к. их яркость избыточная для темного времени суток, проще говоря, ночью DRL начинают слепить. Либо DRL снижают яркость на 30-50% и работают как дополнительные габаритные огни.
DRL предписаны ПДД РФ?
Да, с ноября 2010 надо будет использовать ближний свет фар круглосуточно или вместо него днем DRL.
Существуют ли российские ГОСТы на DRL?
Да, ГОСТ Р 41.87-99 (создан на основе Правила ЕЭК ООН № 87)
www.vsegost.com/Catalog/85/8530.shtml
Возможно ли использование стандартных фар головного света в качестве DRL?
Некоторые современные автомобили, в особенности, для рынка США и Канады используют секции фар дальнего света в качестве DRL, при этом на лампы подается
70% от номинальной мощности ламп, что позволяет существенно выделить автомобиль в потоке, но не ослепляя окружающих дальним светом работающим в полную силу. Непонятно почему определенная часть наших сограждан (преимущественно газелисты и таксисты) ездят в городе с дальним светом круглосуточно.
Каково влияние DRL на расход топлива?
Давай посчитаем, сколько ватт расходуется на езду с постоянным ближним: 2х55 (2х35 в случае с ксеноном) + 2х5 (передние габариты) + 2х5 (задние габариты) + 2х5 (подсветка номера) + 5.10 (подсветка панели приборов и органов управления). Итого примерно 150В. В случае с DRL получается от 7 до 40Вт. В пересчете на бензин – копейки. В масштабах года – уже сумма. В масштабах страны – миллионы сэкономленных рублей.
Какие бывают DRL?
Пионером в этой области выступила компания Hella предложив универсальные решения на основе ламп накаливания и специальный галогенных ламп. Одновременно появились и светодиодные варианты. Одним из первых таких автомобилей стала Audi S8 со светодиодными DRL в блоке фары, затем знаменитые «полоски» Audi. Сейчас DRL оснащается множество автомобилей в Европе, где DRL (а не ближний свет!) будут обязательны днём с 2011 года.
Что может предложить китайская промышленность?
Пока ничего заслуживающего внимая. Все имеющиеся на рынке поделки можно отнести к категории DRL Style, для тех кому «шашечки» а не «ехать». Не стоит ждать от китайцев в ближайшей перспективе качественных решений на тему DRL: сверхяркие светодиоды вплотную приблизят стоимость их изделий к продуктам именитых брендов
Та же история с тюнинговыми фарами где есть подобные «закосы».
Кто кроме Hella производит DRL?
На рынке недавно появилась компания Philips с своим универсальным решением на светодиодах, причем по неплохой цене от 5000р, что вдвое дешевле Hella.
Куда ставить DRL?
В соответствии с Правилом ЕЭК ООН № 87 и нашим ГОСТом.
Daytime Running Lights (Дневные ходовые огни)
DRL (Daytime Running Lights) — дневные ходовые огни (или фары дневного света) фронтальные фонари транспортного средства; используются для повышения его видимости при движении в дневное время; привлекают внимание других участников движения; призваны снизить риск ДТП, случающихся по невнимательности (особенно — наезд на пешеходов, наезд на транспортные средства, пересекающие главную дорогу по второстепенной дороге).
Согласно информации представителей Еврокомиссии беспрерывно работающие фары лучше выделяют автомобиль на дороге (особенно в солнечную погоду либо же если автомобиль окрашен в цвет, из-за которого он может сливаться с дорогой в зеркале заднего вида). Во время дневных поездок, независимо от того, светит ли яркое солнце или небо серое и все затянуто облаками, часто возникают ситуации, когда встречные автомобили очень плохо заметны на фоне дороги или прилегающего ландшафта. Это в свою очередь ведет к очень серьезным авариям с тяжелыми последствиями.
Мировой опыт показывает, что использование DRL снижает аварийность на дорогах минимум на 10%, а в большинстве случает эта цифра находится в районе 25%. Обязательная эксплуатация DRL в странах Евросоюза согласно директиве Еврокомиссии запланирована с 7 февраля 2011 года. Все новые модели легковых и грузовых автомобилей должны быть оборудованы дневными ходовыми огнями. Фары дневного света могуть быть установлены в качестве дополнительного источника освещения (либо же интегрированы в головную оптику автомобиля.
Фары ближнего света имеются на всех автомобилях и в некоторых странах Европы являются основными дневными ходовыми огнями. Великобритания требует одновременного включения фар ближнего света на пониженном напряжении с включением габаритных огней во избежание их использования только в качестве обозначения автомобиля. Использование фар ближнего света в качестве дневных ходовых огней также называют instant lights — «моментальными огнями», так как у многих автомобилей их включение связано с включением зажигания.
Многие автопроизводители используют фары ближнего света на пониженном напряжении, первоначально использовавшиеся по правилам Германии как парковочные фонари. Некоторые страны разрешают использование ближнего света в качестве ходовых огней, в то время как другие запрещают их использование во время движения, так как там такой свет используется только на припаркованных автомобилях.
Вообще же, во многих странах DRL давно и активно используется, и внесен в ПДД в различных видах как отдельным модулем, так встроенным. В Болгарии ближний свет необходимо влючать всегда в зимний период, в Италии и Румынии – всегда вне населенных пунктов, в Польше, Словакии – все время.

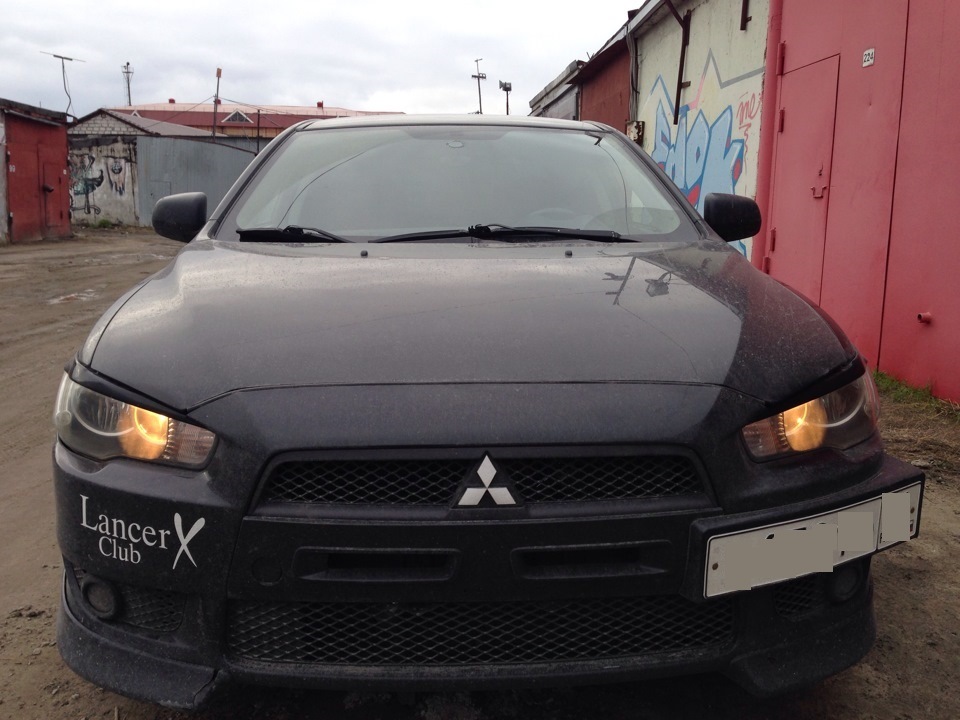

Если Вы являетесь владельцем Lancer X, Outlander XL, Outlander III или ASX и у Вас возникло желание включить Дневные Ходовые Огни, то не спешите «колхозить» с дополнительными проводами под капотом, ведь в «мозгах» автомобиля уже присутствует необходимый функционал, который достаточно просто активировать.
Посредством изменения Variant Coding в блоке ETACS ECU возможна активация Дневных Ходовых Огней DRL (Daytime Running Lights). Активация производится путем изменения 2-х настроек:
1. Активация самой функции DRL:
DRL function –> Present (can change)
2. Выбор типа DRL:
Normal DRL — Обычные. Можно подключить на компьютерной диагностике у диллера. После запуска двигателя в любых положениях переключателя ближний свет будет работать как в положении выключателя «СВЕТ».
Normal DRL with P — Все тоже как в Normal DRL, только в зависимости от положения ручного тормоза. Т.е. когда заводите машину и она на ручном тормозе, то DRL не включится, пока не опустите ручку ручного тормоза, после чего DRL будет гореть до момента выключения двигателя.
Dimming DRL — Притухающий. Делается путем правки настройки DRL Type в Variant Coding ETACS. Требует замену существующего реле* на более мощное. После запуска двигателя ближний свет будет гореть в полнакала, экономя ресурс ламп, без габаритов при условии нахождения переключателя в ВЫКЛЮЧЕНО, ГАБАРИТЫ или АВТО (днем). Если включить в СВЕТ, то включится штатная работа: ближний свет плюс габариты.
Dimming DRL with P — Все тоже как в Dimming DRL, только в зависимости от положения ручного тормоза. Т.е. когда заводите машину и она на ручном тормозе, то DRL не включится, пока не опустите ручку ручного тормоза, после чего DRL будет гореть до момента выключения двигателя
Independent DRL — Независимый. Делается путем правки настройки DRL Type в Variant Coding ETACS. Требует установки дополнительных огней или подключения противотуманок вместо дополнительных огней (необходима перемычка в коннекторе, чтобы противотуманки работали и как противотуманки, и как DRL). После запуска двигателя будут гореть дополнительно установленные огни, или противотуманки без габаритов при условии нахождения переключателя в ВЫКЛЮЧЕНО, ГАБАРИТЫ или АВТО (днем). Если в качестве дополнительных огней использованы противотуманки, то при включении света (переключателем, или датчиком) они гасятся и их можно включить штатно в дополнение к свету как обычные противотуманки. Требуется установка дополнительного реле.
Independent DRL with P — Все тоже как в Independent DRL, только в зависимости от положения ручного тормоза. Т.е. когда заводите машину и она на ручном тормозе, то DRL не включится, пока не опустите ручку ручного тормоза, после чего DRL будет гореть до момента выключения двигателя.
* Код реле, которое необходимо докупить — 8627A001 (большое). Реле устанавливается в штатное место, вместо существующего реле ближнего света (маленькое):
