что такое бегунок в трамблере
Как проверить бегунок трамблера несколькими способами
Бегунок трамблера
Исправность бегунка или ротора трамблера можно проверить несколькими способами. Обычно, на этот элемент падают сомнения в том случае, когда на все свечах зажигания отсутствует искра. Прежде, чем диагностировать бегунок, его нужно будет снять.
Функция устройства под названием бегунок
Бегунок расположен в распределителе зажигания. Прямо под крышкой его можно найти. По своей конструкции бегунки – довольно простые устройства, состоящие из пластинок (центральной и разносной). Несмотря на то, что модели бегунков трамблера бывают разные, конструкция у всех аналогичная, схожая.
Одна из разновидностей бегунка
На эти устройства возлагается важная функция, касающаяся искрообразования. Можно сказать, что от бегунка напрямую зависит исправная работа ДВС.
Следует знать, что ротор трамблера – это деталь старых машин, оснащенных карбюраторной системой двигателя. Изготовлен бегунок из пластика, имеет высоковольтный контакт внутри. При функционировании трамблера, его вращении, контакт бегунка непосредственно соприкасается с контактами крышки. Таким образом, выставляется настолько нужная для автомобиля искра.
Если говорить техническим языком, то ротор распределителя нужен для передачи тока высокого вольтажа. Передача идет от катушки зажигания до свечей через бронепровода.
Фиксация бегунка на трамблере
Ротор фиксируется непосредственно к трамблерному приводу (валу), а вращение выставлено таким образом, что на 1 оборот бегунка приходится 2 оборота коленвала. Именно таким способом и обеспечивается передача разряда на свечи в строго определенном порядке.
На трамблерном приводе бегунок зафиксирован бывает жестко, чтобы не соскакивал при вращении вала. Боковой контакт ротора при вращении контактирует с КГ (контактной группой), запрессованной в крышку распределителя.
Интересно. Крышка трамблера находится в одном и том же положении регулярно. Она не двигается, но бегунковый контакт, «пробегая» рядом с электродами крышки, образует попеременную и кратковременную электродугу. Таким образом тоже объясняется передача разряда.
На некоторых автомобилях системы зажигания подразумевают два рабочих контакта бегунка. Это, в принципе, рабочая классическая схема зажигания Твин Спарк итальянской фирмы Фиат. Один из контактов реализован ближе к центру, другой – как можно дальше. Этим способом контакты соответствуют электродам крышки, расфасованным по тому же принципу. И самое главное: такая схема обеспечивает полную изоляцию КГ друг от друга.
Система зажигания Твин Спарк
Твин Спарк считается одной из первых систем, применяемых для эффективного дожига горючего в камере сгорания авто. Отличается система простейшей конструкцией, но весьма эффективной и экономичной.
Виды неисправностей
Как правило, если бегунок трамблера в порядке, то автомотор запускается с первого раза, без каких-либо проблем. А вот когда наблюдаются сложности с заводом, то это указывает на испорченный или пробитый ротор (при условии, что проблемы не в другом).
Пробой бегунка трамблера
Самая распространенная неисправность трамблерного бегунка – это его пробой. Он может быть внешний или внутренний. Очевидно, что внешний определяется по заметным признакам – черной метке, внутренний – надо проверять наличием искры (подробно ниже).
Пробой получается из-за металлизации канала. В профилактических целях металлизацию надо проверять регулярно. Делается это с помощью мультиметра или другого аналогичного прибора. Канал проверяется на момент сопротивления. Щупы прибора соединяются с в том месте бегунка, где есть сомнение на пробой.
Следует знать, что по образованному каналу искра может уходить либо полностью, либо частично.
Способы проверки бегунка трамблера
Первый способ проверки бегунка подходит для всех моделей устройства.
Элемент проверяется в том случае, если на главном бронепроводе имеется искра. Другими словами, надо проверить, есть ли напряжение на главном проводе катушки. Если нет, то причину проблемы надо искать в катушке, проводе, но никак не в роторе.
Диагностика работы бегунка
Первое, что нужно сделать, это снять крышку распределителя:
В наше поле зрения попадает бегунок. Проверка осуществляется следующим образом:
Внимание. Для безопасности рекомендуется приклеить скотчем к сухой деревянной палке этот самый провод, ближе к наконечнику.
Если последуют разряды электрического тока, т.е, между контактом бронепровода и центральной пластиной будет бить искра, значит, ротор пробит. Надо будет его заменить или починить (о ремонте пробитого бегунка подробнее ниже).
Если же разряда между контактом бронепровода и центральной пластиной происходить не будет – проверку надо продолжать.
Схема распределителя зажигания: 3-й бегунок
Следующий этап проверки будет подразумевать снятие самого бегунка. Выходит он легко, достаточно потянуть его вверх. Вот, что следует сделать дальше:
В данном случае уже искра должна появиться между наконечником и пластиной. В противном случае, если ее не будет, это будет свидетельствовать о пробое помехоподавительного резистора, соединяющего две пластины ротора. Решение то же – заменить бегунок на исправный.
Попробовать починить пробитый элемент можно так:
Сюда вставляется диэлектрик
Важно не перестараться. Слой диэлектрического материала, вдетого внутрь бегунка, не должен быть чересчур толстым. Иначе на валу, при вращении, этот материал будет мешать.
Диэлектрик поможет доехать до первого автосервиса или магазина автотоваров. Пробитый бегунок в любом случае придется заменить на новый, рабочий.
Реанимировать на время можно и элемент с испорченным помехоподавительным резистором. Но для этих целей подойдут только те модели роторов, на которых помехоподавительные резисторы съемные.
Резистор держится на пружинке. Снять его можно кончиком отвертки, слегка надавив снизу.
Итак, вот что надо сделать:
Известны и другие способы проверки бегунка. Например, многие автолюбители, правда, только самые опытные, умеют определять неисправность бегунка по оттенку цвета свечной искры. Так, если оттенок желтоватый – бегунок неисправен. Напротив, если он рабочий, оттенок должен отдавать синевой.
Также удается определить неисправность бегунка по работе ДВС. Не всегда он просто «молчит» и не заводится. Случается, что при сломанном роторе мотор завести удается, однако он функционирует неравномерно, снижается его мощность, повышается расход горючего.
Помеходавительный резистор бегунка
Состояние контактов – это «болевая точка» ротора, впрочем, и самого трамблера с его элементами. В современных автомашинах распределитель и ротор, как таковые, вообще отсутствуют. Что касается владельцев авто, оснащенных трамблером, то им можно порекомендовать только одно – регулярно содержать бегунок и другие элементы трамблера в чистоте. А при образовании на контактах нагара или окиси, зачищать мелкой шкуркой.
Из искры возгорится пламя или ремонт трамблёра дрожащими руками. Глава 1 «Бегунок».
«Туды его в качель. «
И.Ильф и Н.Петров, «12 стульев.»
Мягко говоря, языком классиков. И много междометий от себя…
Если трамблёру 3 года от роду и пробег 9000 км — он не должен рассыпаться на ходу!
Буду краток, потому что от злости руки трясутся и искры из глаз летят. Во гневе я сам себе страшен. Маньяк — всё таки.
Показания к вскрытию были такие:
1. Тяжёлый запуск холодного мотора.
2. При запуске чхает в карбюратор, при сбросе газа при любых условиях чхает в глушитель (негромко, но досадно).
3. Провал при разгоне при движении до 50 км/ч.
4. Перерасход горючего — 13 литров по кругу.
Кто в курсе, карб у меня новый и у меня просто крышу срывало от всего этого, т.к. все настройки по жиклёрам, заслонкам, поплавкам и крючкам я уже исчерпал на тот момент, а радость волгобытия всё не приходит. Согласитесь, это обидно, особенно если вспомнить смету на эти удовольствия. Да, должен признаться, в глубине души я давно имел подозрения на систему зажигания. Но всегда, по детской наивности, думал, «а что там может быть, ведь всё новое». Т.е всё как есть, вкл. провода. Как-то у меня была истерика с заменой бегунка, не стал такую мелочь описывать, хотя это целая история. Да, началась она в 2014 г. весной, когда купил я этот замечательный распределитель с гордой надписью «сделано в России», в московском «южном порту», по рекомендации, сделано ведь не где-нибудь, в России, да ещё в самой Москве, з-д АТЭ, чи как там ево.

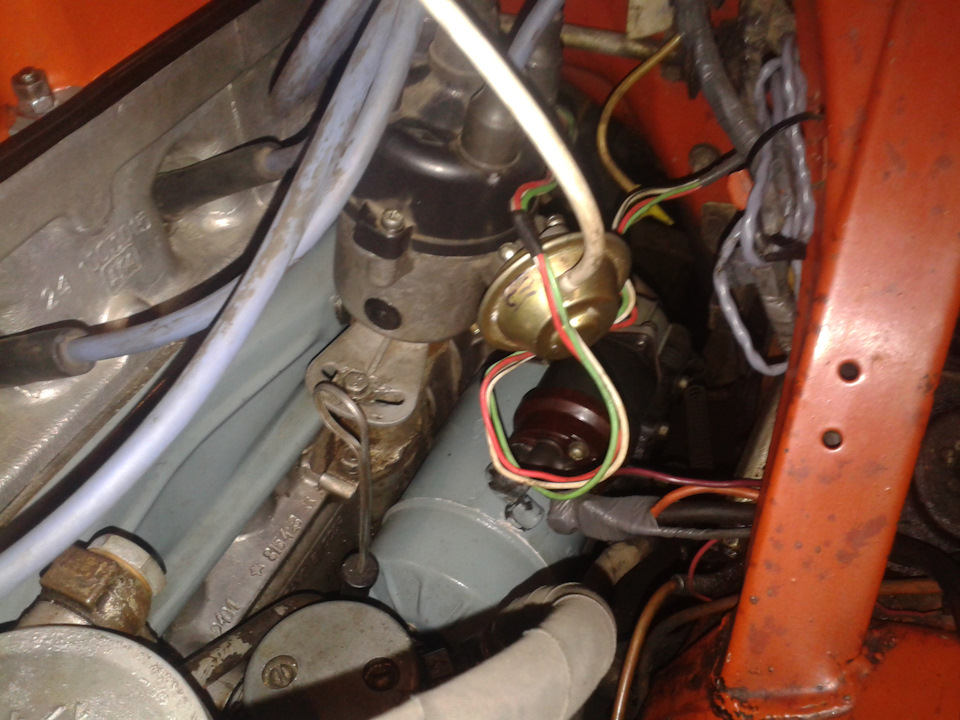

Короче, сей дивайс иже с потрохом был торжественно вкорячен в подкапотку и надо сказать, первое время, радовал по всем параметрам. Но увы, радость сия недолга была, и на смену пришло недоумение, потом грусть, потом печаль, сменившаяся депрессивным психозом, по-русски — яростью. Первым сдох бегунок и это было год назад. Обломился у него уголок внутри, фиксирующей иво на валу.

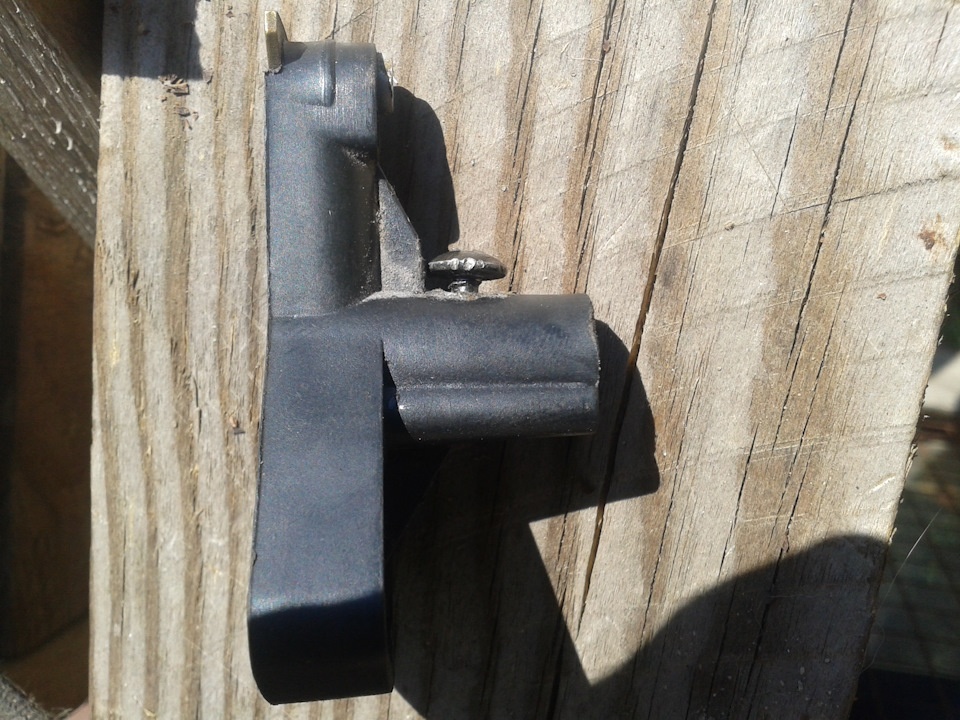

Причём он не полностью обломился, а частично, но достаточно, чтобы сойти с крепления.
Шо делать, я ж такой наивный, давай искать такой же аналог, в виде маленькой балалайки.

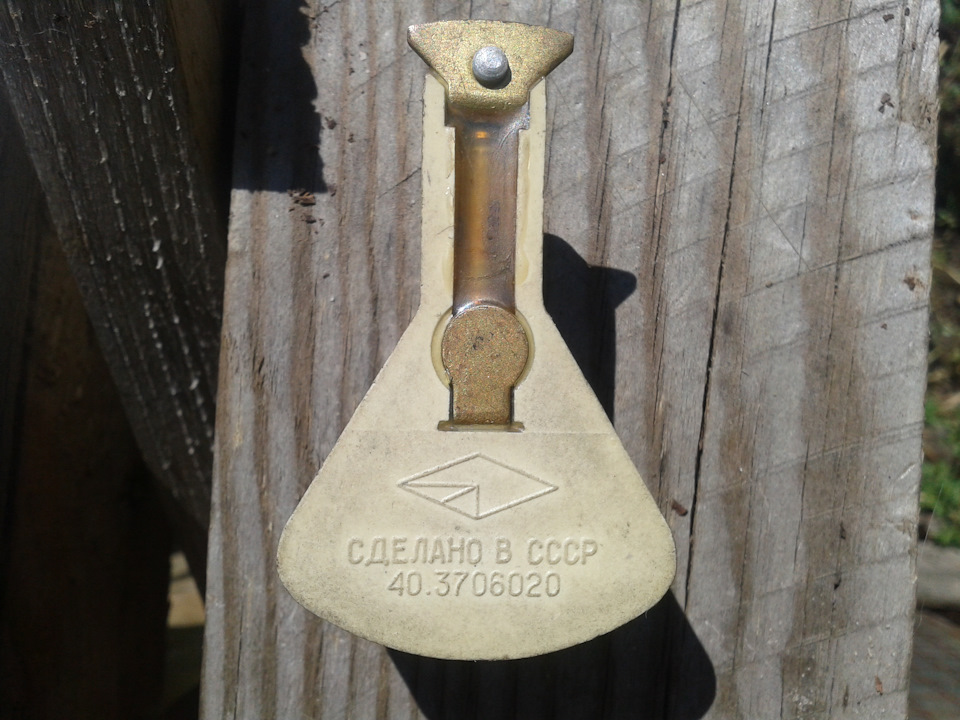

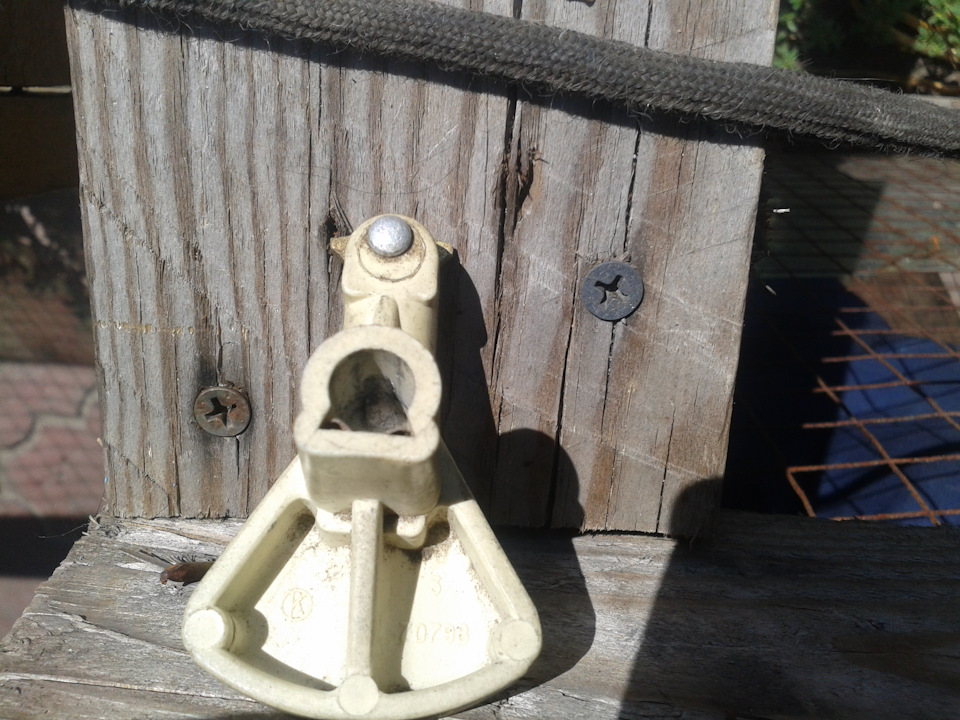

Сначала купил простой, не в виде балалайки, да ещё без резистора, поставил, но с ним как-то не пошло, плохо работал и вскрытие показало нагар на контакте по ходу движения. Пошёл опять за «балалайкой». Нашёл, купил, при установке сразу обломал фиксирующий уголок… упс. Взял старый, просверлил отверстие, вставил шуруп, заработало, ура!

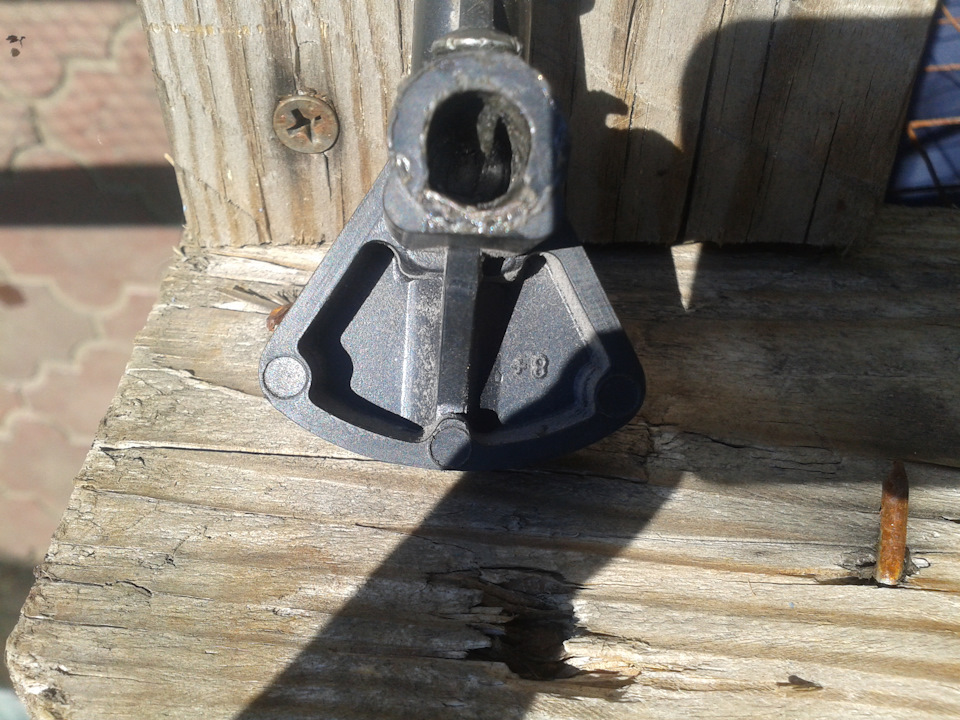

Проходит время, опять свистопляска. Открываю, снова болтается. Выкрошил кромку черной крышки, гад. Пошёл на базар снова искать «балалайку». Нашёл белую, «сделано в СССР».

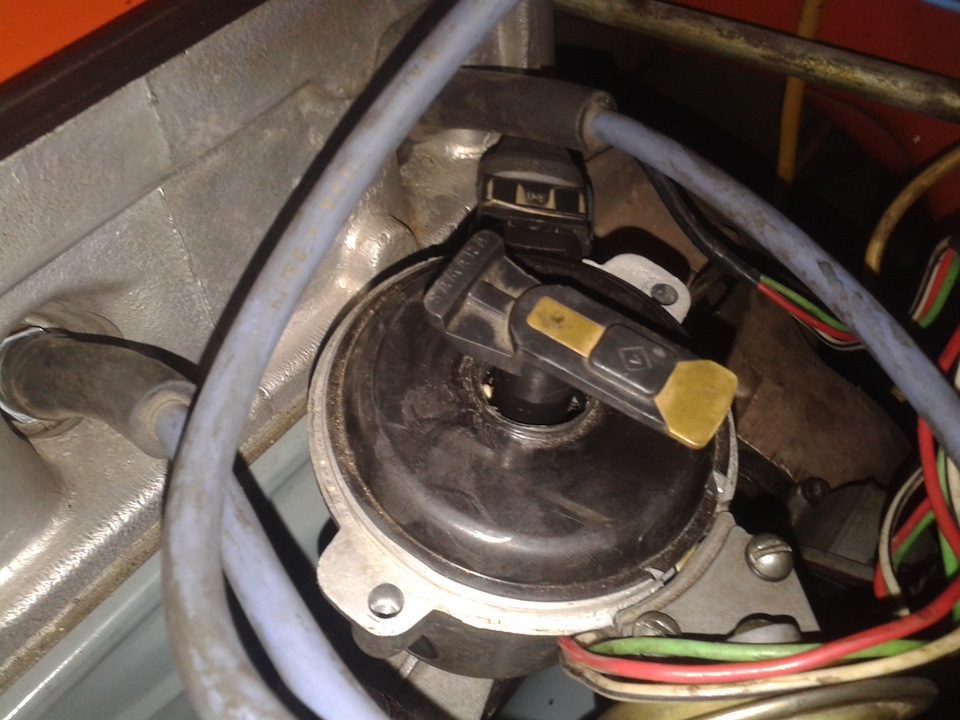

Радости были полные штаны! Ну. думаю, теперь я всех круче! Поставил. Завёл. Постреляло, почихало и …здохло! Открываю — начисто сорвало треклятый уголок!

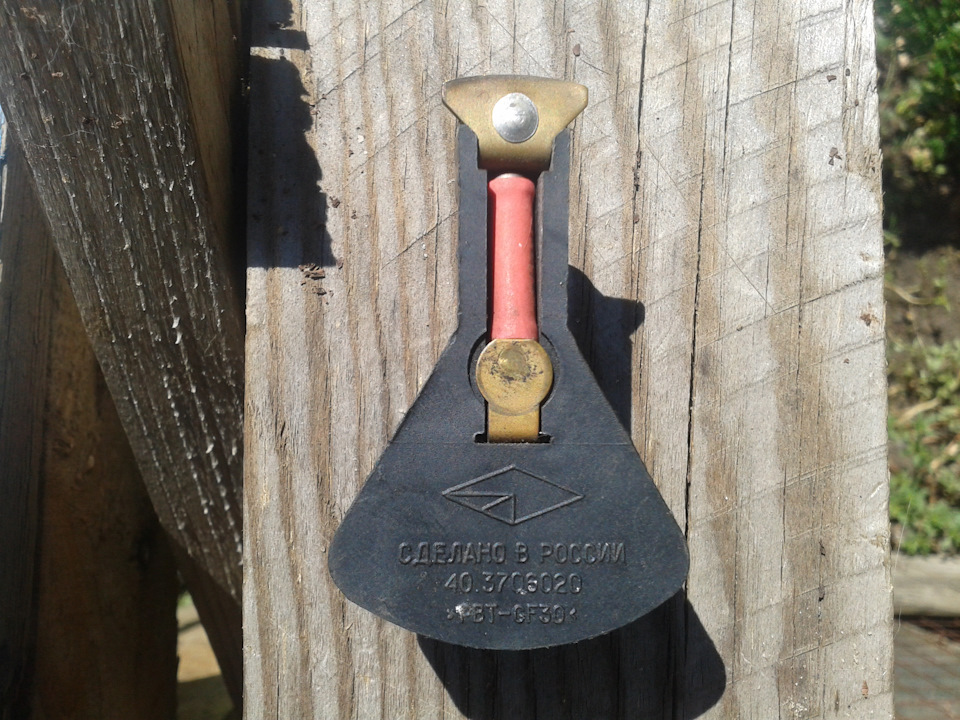

фсё… куды плысть? Иду опять на краматорский авторынок, покупаю снова восьмёрошный бегунок без резистора, ставлю и завожу без проблем.
По сей день работает. Короче, говённый трамблёр — биение радиальное плюс неправильная посадка на валу угробляет бегунки — это моё резюме. Кто лучше придумал — поделитесь.
Что такое бегунок в автомобиле?
Пробой бегунка — одна из причин невозможности завести двигатель
О причинах того, почему именно не заводится автомобиль, исписано, пожалуй, море литературы. В самом деле, каких только причин не встречается, порой, даже самых экзотических. Так вот, об одной такой причине и пойдет речь в этой статье. А именно – пробой ротора-распределителя в трамблере (проще говоря, бегунка).
Однако, не спешите закрывать эту страницу, прочтите. Ведь причина, в самом деле, экзотическая, хотя на вид кажется банальной.
Итак, вот симптомы. Автомобиль едет, как ни в чем ни бывало. Рвет с места и др. И вдруг, на средней скорости… провал. Затем двигатель уже не реагирует на нажатие педали газа. Точнее, реагирует, но как-то странно: при максимальном нажатии снижает обороты, а то и глохнет. А вот при минимальном (на холостых ходах), вроде как, работает. Некоторое время. Но потом все равно останавливается.
Ну, спецы сразу скажут: слишком богатая смесь. Неисправна подача топлива. В самом деле, откручиваем свечи, смотрим – и точно: черные, как уголь. Ну, все понятно. Ставим новые. И, естественно,… машина завелась, как ни в чем ни бывало. Едет себе дальше. До следующей внезапной остановки. Пытаемся завести двигатель – бесполезно. Что же… сидим, думаем. Смотрим вокруг и осознаем бытие… солнышко, небо, птички. Пробуем завести…. Опять завелась ведь (хотя, пожалуй, лучше бы уж вообще не заводилась — тогда было бы яснее, что к чему). И едет. Но – опять лишь короткое время – метров 500. Или несколько километров.
Ну, однозначно – система питания. Что же, кое-как добираемся до гаража (или сервиса), регулируем систему питания. Все отлично. Машина – как новая. И свечи больше не засоряются. Правда, в течение только 2..3 дней (или недель). Потом ситуация повторяется.
А, может, свечи плохие ( ибо, в самом деле, использовались самые дешевые из тех свечей, которые присутствуют в продаже; правда, все же — это были свечи от известного производителя )? Но нет, не будем уподобляться интернетным троллям и начинать ругать то, что не следует – только по той причине, что толком-то еще не разобрались в ситуации.
Так может, зажигание не в порядке? Возможно, но почему опять свечи засоряются-то? При ИСПРАВНОЙ системе питания? Может, на сервисе неправильно отремонтировали? Нет, все правильно. Проверяем ее, эту систему, после посещения автосервиса: нет, сервисмены молодцы, все правильно сделали.
Хорошо, проверяем систему зажигания. Снимаем провод со свечи, устанавливаем калиброванный разрядник и замыкаем его на корпус. Пытаемся пустить двигатель. Что же, искра хоть и слабоватая немного, но все же – синяя (не красная), достаточно хорошая – для данного автомобиля. И раньше, когда было все хорошо, такая же была. Вместо разрядника затем использовалась свеча, замкнутая своим корпусом на «Массу» автомобиля – тот же самый результат. Причем – при поочередной проверке выясняется, что искра нормальная на всех четырех свечах. Ну, значит, дело не в зажигании?
Все-таки… а может, маслосъемные колпачки? Они тоже могут вызвать такую ситуацию (к сожалению, далеко не все сервисмены об этом в курсе). Ладно, меняем и их. В смысле — колпачки меняем, а не сервисменов (последних пусть меняют другие люди). Регулируем попутно натяжение цепи. И опять — полная идилия. Правда, опять — ненадолго. Через еще пару недель убеждаемся, что все осталось таким же. Или двигатель вообще не заводится, или заведется – но стоит проехать пару (десятков) километров – и глохнет, нередко – напрочь.
Для надежности меняем катушку зажигания, коммутатор – нет, ничего не изменилось. Все, мол, машина «сыпаться» стала.
Понятно, «плохие автомобили нынче делают». Впору теперь пойти в интернет и там потроллить как следует, послушать, что говорят такие же. Можно условиться так (типа джентельменского соглашения): если у нас не заводится недорогая машина (например, китайская, а, тем более, отечественная, да к тому же – возраст которой — лет 7, а то и 10 с лишним), то ругаем производителя машины, а также свой «старый сарай» и делаем вид, что начинаем завидовать обладателям более дорогих и престижных машин. А если дорогая и престижная – то пробуем свои силы в охаивании авторизованного автосервиса и ; да, кстати, не забудем еще и современный финансовый кризис хоть как-то вплести в нить своего тролления – это вообще непременный признак хорошего тона сегодня — признак того, что человек слышал по телевизору о том, что есть в русском языке, оказывается, такое слово — «экономика». Ах, чуть не забыл: еще хоть пару слов надо сказать о санкциях против России. На них вообще практически все, что угодно можно списать.
И вот случайно, скажем, от нечего делать – была открыта крышка трамблера. Видим ротор-распределитель (бегунок): все хорошо; бегунок – как бегунок. На случай проверяем его электрическое сопротивление – и оно в норме, как и указано в книжке. Проводим, для надежности, замеры несколько раз.
Способы проверки бегунка трамблера
Первый способ проверки бегунка подходит для всех моделей устройства.
Элемент проверяется в том случае, если на главном бронепроводе имеется искра. Другими словами, надо проверить, есть ли напряжение на главном проводе катушки. Если нет, то причину проблемы надо искать в катушке, проводе, но никак не в роторе.
Первое, что нужно сделать, это снять крышку распределителя:
В наше поле зрения попадает бегунок. Проверка осуществляется следующим образом:
Внимание. Для безопасности рекомендуется приклеить скотчем к сухой деревянной палке этот самый провод, ближе к наконечнику.
Читать также: Crdi двигатель что это такое
Если последуют разряды электрического тока, т.е, между контактом бронепровода и центральной пластиной будет бить искра, значит, ротор пробит. Надо будет его заменить или починить (о ремонте пробитого бегунка подробнее ниже).
Если же разряда между контактом бронепровода и центральной пластиной происходить не будет – проверку надо продолжать.
Следующий этап проверки будет подразумевать снятие самого бегунка. Выходит он легко, достаточно потянуть его вверх. Вот, что следует сделать дальше:
В данном случае уже искра должна появиться между наконечником и пластиной. В противном случае, если ее не будет, это будет свидетельствовать о пробое помехоподавительного резистора, соединяющего две пластины ротора. Решение то же – заменить бегунок на исправный.
Попробовать починить пробитый элемент можно так:
Важно не перестараться. Слой диэлектрического материала, вдетого внутрь бегунка, не должен быть чересчур толстым. Иначе на валу, при вращении, этот материал будет мешать.
Диэлектрик поможет доехать до первого автосервиса или магазина автотоваров. Пробитый бегунок в любом случае придется заменить на новый, рабочий.
Реанимировать на время можно и элемент с испорченным помехоподавительным резистором. Но для этих целей подойдут только те модели роторов, на которых помехоподавительные резисторы съемные.
Резистор держится на пружинке. Снять его можно кончиком отвертки, слегка надавив снизу.
Итак, вот что надо сделать:
Известны и другие способы проверки бегунка. Например, многие автолюбители, правда, только самые опытные, умеют определять неисправность бегунка по оттенку цвета свечной искры. Так, если оттенок желтоватый – бегунок неисправен. Напротив, если он рабочий, оттенок должен отдавать синевой.
Также удается определить неисправность бегунка по работе ДВС. Не всегда он просто «молчит» и не заводится. Случается, что при сломанном роторе мотор завести удается, однако он функционирует неравномерно, снижается его мощность, повышается расход горючего.
Состояние контактов – это «болевая точка» ротора, впрочем, и самого трамблера с его элементами. В современных автомашинах распределитель и ротор, как таковые, вообще отсутствуют. Что касается владельцев авто, оснащенных трамблером, то им можно порекомендовать только одно – регулярно содержать бегунок и другие элементы трамблера в чистоте. А при образовании на контактах нагара или окиси, зачищать мелкой шкуркой.
Бегунок, — устройство, входящее в состав трамблера (распределителя).
Бегунок представляет собой деталь, изготовленную из диэлектрика, прикрепленную, к вращающейся центральной части трамблера. Таким образом, бегунок вращается по кругу на центральном валу. На бегунок катушка зажигания выводит высоковольтный разряд, который проходя через особый канал в бегунке передается на крышку трамблера, в область контакта, ведущего на высоковольтный провод.
В современных автомобилях Honda бегунок отсутствует, как и трамблер в целом.
Отказ от использования бегунка в системе зажигания вызван меньшей надежностью конструкции с трамблером, нежели с индивидуальными катушками на каждый цилиндр.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Неисправность контактного трамблёра.
Неисправность трамблёра при контактном зажигании обусловлено изменением зазора в контактах или загрязнение их. На работу контактного трамблёра, в отличие от бесконтактного, очень большое влияние оказывает состояние контактов, которое надо проверять через 10000 км. К неисправностям трамблёра относится износ кулачков вала и упора контактов скользящего по ним, износ втулок в которых вращается вал, разрушение подшипника подвижной контактной пластины, ослабление контактной пружины, заедание контактов на оси, подгорание, эрозия или загрязнение контактов.
Все эти неисправности приводят к изменению зазора или нарушение контакта между контактами. Как следствие потеря мощности двигателя, прекращение работы двигателя на холостом ходу, снижение приёмистости, возможны рывки при резком нажатии на педаль газа.
При большом износе или разрушении подшипника подвижной контактной пластины, критическом износе втулок, обрыве минусового шунта, нарушение контакта рычага контактной пары и самого контакта приводит к возникновению хлопков во впускном коллекторе и глушителе. Так же это возможно при сгорании резистора от радиопомех, находящийся в бегунке распределителя.
Когда двигатель не заводится это может быть связано с отсутствием контакта или зазора в контактной паре, так же пробой бегунка. Отсутствие, загрязнение или выгорание контактов определяется визуально, если отсутствует искровой разряд на высоковольтном проводе идущем от катушки зажигания. При наличии искры на центральном проводе и отсутствии на свечных проводах, свидетельствует о пробое бегунка. Так же к неисправностям относится неисправность центробежного и вакуумного регуляторов. При слабой искре на центральном проводе и большом искрении между контактах скорей всего неисправен конденсатор. Не следует устанавливать дополнительные конденсаторы и конденсаторы большей ёмкости. Ёмкость конденсатора должна быть в пределах 0,15 — 0,35 мкФ.
Что такое бегунок с резистором и какую роль он играет в распределителе зажигания
Бегунок с резистором — ротор распределителя зажигания контактной и бесконтактной системы зажигания, оснащенный помехоподавляющим резистором.
Любая система зажигания — мощный источник радиопомех, которые нарушают прием радиопрограмм во всех диапазонах как в самом автомобиле, так и в проезжающем рядом транспорте. Эти помехи слышны, как щелчки и потрескивания, частота следования которых увеличивается с повышением оборотов двигателя. Помехи генерируются искрами, возникающими на различных участках высоковольтного контура системы зажигания: в искровых промежутках свечей и между контактами в крышке и бегунке трамблера. При проскакивании искры возникает электромагнитное излучение широкого спектра — именно поэтому помехи слышны практически на всех радиодиапазонах. Однако сама искра дает излучение малой интенсивности, основная мощность излучается связанными с искровым промежутком компонентами — высоковольтными проводами, которые выступают в роли антенн.
Для борьбы с описанным явлением в высоковольтный контур системы зажигания вводятся дополнительные элементы — распределенные или сосредоточенные сопротивления. В качестве распределенных сопротивлений выступают высоковольтные провода с неметаллическими центральными жилами. В качестве сосредоточенных сопротивлений выступают резисторы в свечах зажигания и в бегунке трамблера — именно об этой детали пойдет речь далее.
Почему введение резистора в высоковольтный контур приводит к снижению уровня помех? Причина довольно проста. Когда происходит пробой искрового промежутка, по соединенному с ним проводнику пробегают токи высокой частоты, которые приводят к излучению данным проводником радиоволн. Размещение между искровым промежутком и проводником резистора сопротивлением несколько тысяч Ом меняет картину: вместе с емкостями и индуктивностями, которые всегда имеют проводники, образуется простейший фильтр, срезающий высокочастотную составляющую помехи. На практике полного среза не происходит, однако амплитуда высокочастотных токов в проводе резко снижается, что приводит к многократному снижению уровня радиопомех в высоковольтном контуре системы зажигания.
Если отнести все сказанное к бегунку трамблера, то в качестве искрового промежутка здесь выступают контакты крышки и проходящий рядом контакт бегунка, а в роли антенн — высоковольтные провода, идущие от катушки на бегунок и от контактов на свечи. Таким образом, здесь резистор оказывается между двумя проводниками, однако наибольшее подавление помехи происходит на проводе от катушки, а подавление помех на свечных проводах происходит за счет сопротивления самих проводов и встроенных в свечи резисторов.
Именно поэтому данный резистор называется помехоподавляющим (или просто подавляющим). Однако помимо борьбы с радиопомехами резистор выполняет и еще несколько функций:
Почему все это происходит? Причина — в сопротивлении электрическому току, которое создает резистор. Из-за сопротивления в высоковольтном контуре при протекании разряда снижается сила тока — ее достаточно, чтобы искра между электродами свечей воспламенила горючую смесь, но недостаточно для локального расплавления металла электродов и контактов в трамблере. При этом запасаемая в катушке мощность остается прежняя, однако из-за возросшего сопротивления цепи она отдается свечам не мгновенно, а в течение некоторого промежутка времени — это приводит к увеличению времени разряда, что обеспечивает более надежное воспламенение смеси в цилиндрах.
Читать также: Резистор вентилятора охлаждения опель
Таким образом, всего один резистор в бегунке распределителя зажигания выполняет несколько функций, которые повышают эффективность работы двигателя и комфорт эксплуатации транспортного средства.
Неисправность бесконтактного трамблёра.
При работе бесконтактных трамблёров основной неисправностью является неисправность датчика холла или индуктивного датчика. Незначительный износ и люфт во втулках и подшипнике подвижной контактной пластине на работу трамблёра не влияют, пока ротор датчика не будет касаться статора.
Такие неисправности как пробой бегунка, сгорание его сопротивления. Пробить может так же крышку трамблёра между цилиндрами. Эта неисправность характерна для бесконтактных трамблёров, так как вторичное напряжение в этих системах в два раза выше чем в контактной.
Трамблер: описание,неисправности,принцип работы,устройство,фото,видео
Трамблер — это устройство, отвечающее за образование искры в нужный момент. Деталь устанавливается на двигателях внутреннего сгорания. Когда поршень находится в верхней точке, происходит воспламенение.
Трамблер — это прерыватель-распределитель. Без него невозможна работа ни одного бензинового двигателя внутреннего сгорания. Вы можете найти это устройство на таких автомобилях, как:
Без трамблера было бы невозможным своевременное образование искры в цилиндрах двигателя.
ПРЕДНАЗНАЧЕНИЕ УСТРОЙСТВА
Одной и самых важных подсистем бензинового двигателя является система зажигания. Дело в том, что нормальная работа мотора возможна только в том случае, когда сгорание топливно-воздушной смеси происходит своевременно. В противном случае нарушается весь алгоритм работы.
В процессе работы устройства генерируется напряжение. Оно подаётся на свечи. Именно на них формируется нужная для воспламенения смеси искра. Как результат двигатель начинает работать, и машина движется в нужном направлении.
Чтобы все описанные выше процессы стали реальностью необходим трамблер. В данной системе он выполняет следующие функции:
Как видите, деталь выполняет немало функций. Неудивительно, что без её нормальной работы невозможно функционирование двигателя.
Как снять и проверить бегунок трамблера
Какие могут быть неисправности?
У поломок этой детали есть свои особенные «симптомы». Если с ним проблемы, то мотор заводится плохо либо полностью «молчит». Во время работы двигателя можно заметить подстраивание. Искра непосредственно на свече будет совсем нестабильной. Если снять с нее привод и вставить другой, затем покрутить стартером, то в результате будет заметны искры желтоватого цвета. Если трамблер исправен, то искра будет иметь характерный синеватый цвет. Я советую обращать особое внимание именно на его оттенок.
Хочу отметить, что если бегунок сломан, то мотор будет работать заметно неравномерно, что повлияет в дальнейшем на мощность и расход топлива.
Таким образом бегунок трамблера упорно дает понять, что с ним что-то не так. Почти всегда наиболее верным путем проверки работоспособности этой детали являются проверочные манипуляции с самой искрой, образование которой является фактически ее призванием.
Инструкция проверки
Существует не так уж и много причин поломки бегунка, так что найти их весьма несложно. К примеру, причина может быть в его пробое. в таком случае на них будет заметен явный пробой или же внутренний пробой. Черная метка, которую нельзя стереть, во время попыток убрать ее, превращается в выемку. Создаваемый таким образом пробой нельзя убрать, ведь происходит все из-за металлизации его канала, а разносчик подобного типа нужно обязательно заменить.
Именно поэтому очень важно проверить эту самую металлизацию, и я настоятельно рекомендую это сделать. К примеру, можно провести проверку канала на предмет сопротивления с помощью соответственного прибора, которым является мультиметр. Потом, видим на мультиметре параметр около 20 мОм, а сопротивление находится на уровне 1-2 мОм. Щупы ставят на место, в котором уголек с бегунком соединяется с местом пробоя. По образованному каналу искра может уходить либо полностью, либо частично в сторону. Но такой пробой не в каждом случае удается определить визуально. Параллельно можно проверить все эти детали и если требуется замена бегунка трамблера, то проведите ее. К этому делу нужно отнестись очень ответственно.
Еще один способ – бегунок можно проверить с помощью центрального типа провода. Достаточно будет лишь снять крышку трамблера, а потом поднести центральный бронепровод с катушки зажигания к разносчику, а потом раскрутить стартером. В случае пробития разносчика, искра будет проскакивать на бегунок. В противоположном случае можно считать, что никакого пробоя нет, а причину неисправности стоит искать в совершенно ином. Но в таком случае вы хотя бы можете быть уверены, что проблема не в разносчике.
Пробой может сформироваться из-за повреждения бегунка. В случае образования трещины, искра может уходить в сторону. В бегунках может остаться сопротивление, поддающееся перегоранию. Так искра в сторону уходить не будет, но станет заметным ослабление ее силы. Перегоревшее и дальше будет выгорать в дальнейшем. Есть и второй вариант – деталь может выйти из строя окончательно и тогда трамблер окажется в печальном положении, впрочем, как и двигатель.
Как определить испорченный бегунок, когда у него выгоревшее сопротивление? Допустим, сопротивление выгорело полностью, но произошла попытка восстановить проводник. Это привело к некому электрическому пробою бегунка, а также выходу его из строя. Его придется заменить новым. В основном, это должно решить все проблемы с работой двигателя и тогда трамблер в безопасности. Перечисленные выше проблемы с бегунками относятся к числу самых основных. Важно обращать внимание на состояние уголька в трамблеровой крышке – он должен пружинить, хорошо нажиматься и выглядывать хотя бы на 5 мм. Вам следует быть предельно внимательными во время проверки каждого элемента и обращать внимание на самые мелкие несоответствия.
Проверять, конечно, можно и самостоятельно, но если вы новичок в ремонте автомобиля, то лучше обратиться к специалистам. Я советую сделать именно так, если вы не очень уверены в том, что справитесь собственными силами, так как в таком случае существует вероятность еще большего усугубления ситуации, а опытные специалисты уж точно знают свое дело.
Видео «Как снять и проверить бегунок трамблера»
Данное видео покажет вам как снять крышку и бегунок трамблёра на машине марки «BMW».
Конструкция трамблера
Схема трамблера предполагает наличие таких элементов, как:
Схема трамблера построена для того, чтобы в определенный момент прерыватель размыкал первичную цепь зажигания, в результате чего создается ток высокого напряжения во вторичной обмотке катушки зажигания. Через распределитель, этот ток передается на свечи в определенных цилиндрах. Регуляторы автоматически корректируют момент опережения зажигания, который зависит от текущего режима работы мотора.
Прерыватель трамблера является электромеханической деталью и состоит из следующих частей:
Вал прерывателя состоит из двух основных частей. На одной из них в зависимости от типа прерывателя устанавливаются кулачки, по числу равные количеству цилиндров в двигателе. Такое устройство трамблера не является слишком надежным, поскольку большое количество контактов, а также наличие подвижных частей приводят к регулярным проблемам с данным узлом.
Устройство трамблера, а также его применение в целом, являются устаревшими с точки зрения современного электрооборудования, однако в нашей стране карбюраторных двигателей все еще очень много, поэтому проблема работоспособности данного узла на данный момент актуальна.
Что касается того, где находится трамблер в автомобиле, то чаще всего его можно найти под капотом рядом с двигателем, возле ГБЦ или на ней. Хотя точная локализация узла зависит исключительно от модели машины.
Как снять бегунок с трамблера и проверить его на исправность
Как проверить и поменять бегунок трамблера
От бегунка распределителя зависит многое. Это и образование искр, и качество функционирования силовой установки, и другое. Если автовладелец начал подозревать дефекты, связанные именно с бегунком, ему следует незамедлительно снять его и проверить.
Распространенные неисправности бегунка
Среди дефектов бегунка принято выделять особенные. Эти имеют собственные, если можно так выразиться «симптомы». Например, когда ДВС не издает никаких звуков, «молчит». Или в процессе функционирования мотора наблюдается подтраивание, искра нестабильно бьет.
Примечание. Можно окончательно убедиться в неисправности бегунка, если переставить свечной привод. В этом случае при испорченном бегунке искры пойдут желтоватого цвета, а при неисправности трамблера – синеватого.
Помимо всего прочего, при сломанном или нерабочем бегунке ДВС функционирует неравномерно, а это влияет непосредственно на расход горючего и мощность (соответственно, расход повышается, а мощность снижается).
Остается только поблагодарить разработчиков бегунка, которые позаботились полностью о том, чтобы автовладелец мог заметить неисправность детали. Почти во все случаях надежным путем диагностики функционирования бегунка была и остается проверочная манипуляция с искрой, ведь деталь за ее образование, в принципе, и отвечает.
По сути, существует мало причин поломки бегунка, поэтому найти их не предоставляет особой сложности. Например, если дело в пробое бегунка, то достаточно будет обратить внимание на него или проверить внутренние детали на тот же признак. Как известно, о пробое свидетельствует черная метка – ее невозможно бывает стереть, а если попытаться это, все же, сделать, метка превратится в выемку.
Исправный или неисправный бегунок
Немаловажное значение имеет металлизация канала бегунка. Ее тоже следует проверять на предмет сопротивления. Для этого надо будет взять мультиметр и измерить показатели.
Еще один способ диагностики – с использованием центрального бронепровода. Его следует поднести к разносчику, когда снята бывает крышка трамблера. Одновременно с поднесением провода, запускается стартер. О пробое в данном случае засвидетельствует искра, просачивающаяся на бегунок.
Пробой в трамблере – это непосредственная причина повреждения бегунка. Если имеются трещины, то искру уводит. А в бегунке из-за этого остается сопротивление, поддающееся перегоранию.
Внимание. При полном выходе из строя бегунка, трамблер попадает в печальнейшее из положений. Впрочем, такая же участь постигнет и ДВС в этом случае.
Описанные выше неисправности – самые распространенные, но могут быть и другие. Важно обращать внимание также на уголек в распределительной крышке – деталь обязана пружинить, эффективно нажиматься и выступать на 5 мм минимум.
Принцип функционирования бегунка
Желательно, конечно же, для качественной диагностики обратиться к профессионалам. Однако ситуация, которая царит в последнее время, заставляет автовладельцев учиться все делать самостоятельно. И речь не только о дороговизне услуг, но и об участившемся и разросшемся дилетантизме.
Как снять и заменить деталь
Последовательность шагов при выполнении инструкции выглядит следующим образом:
Примечание. Уголек подвергается тщательному осмотру. В первую очередь надо проверить, насколько он подвижен, визуально оценить его состояние.
Внимание. Никаких трещин и прогаров в корпусе недопустимы. В случае крайне необходимости, крышку можно будет заменить.
Прибор для проверки бегунка
Очередь доходит до бегунка:
Если показания дают повод к замене бегунка, следует это сделать.
РОЗ – регулятор опережения зажигания
Установка новой детали проводится так:
Внимание. При установке новой детали следует ориентироваться на фигурный вырез. Прямоугольный выступ бегунка должен попасть в этот самый вырез.
Зажигание
Выставляют зажигание после снятия и повторной установки трамблера. При замене бегунка, распределить можно и не снимать, однако случаются и такие ситуации. Давайте рассмотрим, как и для чего выставляется правильное зажигание.
Силовая установка, как и любой другой узел автомашины, нуждается в периодическом контроле и уходе. Именно мотор играет «главную скрипку в оркестре», и поэтому его настройке должно быть уделено по максимуму.
Две самые популярные неисправности, из-за которых автомобильный ДВС начинает барахлить – это засоренный карбюратор и сбитое зажигание.
В последнем случае ДВС может вообще не запускаться. Если же завести мотор удалось, то его реакции явно не будут впечатлять владельца. Первоочередной задачей диагноста в этом случае станет определение реакции ДВС.
Обычно делают так: автомобиль разгоняют до классической скорости 3-й передачи, затем скорость скидывается до 30-35 км/ч и включается 4-я передача. Педаль акселератора рекомендуется немного утопить и проследить за реакцией ДВС.
Сама по себе регулировка, выставление зажигания проводится несложно. Даже новичок, при наличии соответствующих знаний, с данной операцией может справиться.
Ниже приведен примерный алгоритм проведения этой манипуляции.
Примечание. Для того чтобы 1-й цилиндр выставить в ВМТ, следует совместить риски на коленвале и передней крышке ДВС. Коленвал просто прокручивается за болт ключом по ЧС. Когда сдавленный воздух вытолкнет пробку, это будет означать такт сжатия. После этого надо медленно и аккуратно продолжать вращение до совмещения рисок.
В процессе выставления момента зажигания надо помнить, что на крышке имеются три риски. Одна, первая, обозначает опережение зажигания на 10 градусов. Вторая риска – на 5 градусов, а третья – на 0.
Имеет значение, безусловно, при выставлении и то, на какой марке топлива функционирует автомобиль. Если это модель отечественной классики, работающая на 92-м или 95-м бензине, достаточно будет выставить опережение на 5 градусов.
Помехоподавительный резистор и бегунок
Что касается регулировки, то она подразумевает ослабление фиксатора-гайки распределителя. Используется также специальный прибор, один провод которого подсоединяется к низковольтному выводу, другой – к массе. После соединения загорается индикатор прибора, что свидетельствует о наличии напряжения.
После включения зажигания, надо аккуратно и медленно повращать корпус трамблера по часовой до момента, пока не потухнет индикатор. Одновременно появятся искры, что обозначат момент зажигания. Трамблер следует перемещать против часовой, пока контакты индикатор вновь не загорится, а контакты не разъединятся. Это и будет моментом, который следует зафиксировать, затянув корпус трамблера.
Если зажигание электронное, то работа силовой установки идет намного плавнее и мягче. Запуск мотора существенно облегчается в зимнее время, уменьшается и расход горючего.
Электронное зажигание, установленное на автомобилях с карбюратором, довольно часто встречается в последнее время. Установка системы подобного типа осуществляется просто:
Диагностика системы зажигания
После установки новой системы зажигания, все провода надо проверить и заменить, если необходимо. Нужна, к тому же, диагностика на скорости. Вот, как она проводится.
Узнав, как снять бегунок с распределителя, автолюбитель значительно расширяет диапазон своих знаний. Теперь он может без опаски ездить на самые дальние расстояния, не боясь потерять из виду станции автотехобслуживания. Если что и произойдет с его машиной, справиться с проблемой он сумеет сам.
Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ
Но есть совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Подробнее об этом по ссылке.
ozapuske.ru
Принцип работы трамблера
Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.
Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.
Неисправности трамблеров
О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:
Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.
В большинстве случаев причинами поломки трамблера становятся:
Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.
В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.
Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.
В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.
Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.
К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.
Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.
Система зажигания:описание,принцип работы,устройство,фото,видео.
Не заводиться инжекторный двигатель: проблемы и решения
Автомобильный двигатель повышенный расход топлива,описание,фото.
Вопросы выбора и замены бегунка с резистором
Бегунок с резистором, залитым компаундом
Сменный резистор для бегунка
Размещенный в бегунке резистор подвергается значительным электрическим и механическим нагрузкам, поэтому со временем он может выйти из строя — перегореть или разрушиться (треснуть). Как правило, поломка резистора не выводит двигатель из строя, но серьезно нарушает его функционирование — мотор не набирает полной мощности, плохо отзывается на педаль газа, «троит», детонирует и т.д. Дело в том, что по прогоревшему или расколовшемуся резистору могут проскакивать искры, поэтому система зажигания продолжает работать, но с нарушениями и менее эффективно. При появлении таких признаков следует в первую очередь снять крышку трамблера (делать это необходимо только при остановленном двигателе и со снятой с АКБ клеммой), демонтировать и осмотреть бегунок. Если бегунок обычный, то его можно снять без инструмента, а если деталь соединена с регулятором опережения зажигания, то следует вывернуть два винта с помощью отвертки.
Если при осмотре резистора нет внешних признаков его неисправности (он не сгорел и не сломан), либо резистор залит компаундом, то следует проверить его сопротивление с помощью тестера — оно должно лежать в пределах 5-6 кОм (для некоторых авто — до 12 кОм, но никак не ниже 5 кОм). Если сопротивление стремится к бесконечности, то резистор неисправен и его следует заменить. На замену следует брать деталь того же типа и сопротивления — только так есть гарантии, что резистор встанет на место и вся система будет нормально работать. Замена резистора сводится к простому удалению старой детали (его удобно поддеть отверткой) и установке новой. Если резистор залит компаундом, то придется менять весь бегунок — для отечественных авто такая замена обойдется в несколько десятков рублей.
Зачастую автовладельцы вместо резисторов устанавливают проволочные перемычки — делать это категорически запрещено. Отсутствие резистора повышает уровень радиопомех и может нарушить работу системы зажигания (в том числе привести к интенсивному износу контактов бегунка и крышки трамблера, и электродов свечей). Также не рекомендуется менять бегунок с резистором на простой бегунок в системах зажигания с высоковольтными проводами нулевого сопротивления. На замену следует использовать только те типы и модели бегунков, что рекомендованы производителем распределителя зажигания.
При верном выборе и замене бегунка с резистором (или только резистора) система зажигания будет работать надежно и с минимальными «загрязнениями» радиоэфира.
Читать также: Реферат на проезд нерегулируемых перекрестков равнозначных дорог
Исправность бегунка или ротора трамблера можно проверить несколькими способами. Обычно, на этот элемент падают сомнения в том случае, когда на все свечах зажигания отсутствует искра. Прежде, чем диагностировать бегунок, его нужно будет снять.
