АВТОзвук…Штатная голова Быть или не быть.
Преобразователи высокоуровневого сигнала в линейный, или Штатная голова Быть или не быть.
Каждый автовладелец рано или поздно задумывается о апгрейде штатной аудио системы, и не важно какой мотивацией он задается, устранением повышенным шума от дорожного полотна или особым отношение к звучанию. Сегодня речь пойдет не об этом.
Апгрейд аудио системы даже на первом его этапе подразумевает перекройку всего аудио тракта автомобиля, питание, сигнал, акустический сигнал, интегрирование выносных усилителей, процессоров, накопителей и т.д
Проанализировав частоту звонков и просьб об разъяснение темы возможности подключения усилителей и процессоров к штатным ГУ.
Я решил по возможности описать все это тут, подробно настолько, что бы это не было скучной теорией но и по возможности покрыть вопрос по максимуму.
Не важно о системах какого уровня мы говорим, все что я скажу относится сквозняком ко всей аудио технике в этом разрезе.
Итак ВОПРОС-
У меня штатная голова (ГУ-головное устройство) и на ней нет линейных выходов (RCA-межблочник в простонародие, или тюльпан), могу ли я произвести апгрейд аудио системы путем установки усилителей используя ее, или мне прийдется начать с замены штатки?
ОТВЕТ-
Естественно МОЖЕТЕ, успокоил?
Вы можете смело идти в магази и брать железо, но сначала прочитайте до конца)
В любой «магнитоле», назовем ее так, есть встроенный усилитель.
На него подается точно такой же межблочный слаботочный сигнал от источника, для последующего «усиления» и передачей на акустику.
Дык вот мы и подобрались к первому способу решения проблемы.
Это распайка (выпайка), межблочного сигнала.
Опишу его плюсы и минусы.
1. Выпайка
ПЛЮСЫ-
Мы получаем чистый межблочный аудио сигнал, без каких либо срезов и обработок. Сигнал который в умелых руках и при правильном подходе запоет на высшем уровне.
МИНУСЫ-
Решение такой проблемы связанно с мелкой радио технической работой и поиском мануалов к ГУ, да это головная боль мастеров, но всегда есть НО. Мы нарочито разбираем аппарат для далнейших инсинуаций а следовательно теряем на нее гарантию это раз.
Два, выпайка сигнала не гарантирует того что ваш «чистый» сигнал окажется чистым, в зависимости от того насколько хорошо мастер изучил электротехническую схему взял к примеру точку массы, или качественно провел мелкую работу на плате, не перебил ли он переферийные дорожки и т.д.
Существует риск примеси потустаронних щелчков при зажигании, или воя на оборотах. Многие из вас уже сталкивались с этим. Поиски причины этой беды это как иголку в стоге сена. Ведь речь идет о микротоках.
Стоимость на данную услугу в Москве колеблется от 4500 до 15000 рублй.
2. Второй способ решения проблемы это установка
Преобразователя высокоуровневого сигнала в линейный.
Сначала о теории. Если мы оставляем первый вариант то наш сигнал уже прошел на усилитель и тот в свою очередь наш слаботочный сигнал поднял до нужного напряжения и силы тока, в среднем это от 5-20 вольт. Это ток который возбуждает динамики и заставляет их совершать механические колебания разной амплитуды.
Так вот из названия этой железяки ясно, что в этом случае наша задача стоит в том чтобы поймать этот сигнал и преобразовать его обратно в слаботочный)
ПЛЮСЫ-
Начнем с самого очевидного плюса. Для того чтобы перехватить нам наш сигнал не нужно снимать даже штатную ГУ (в тех случаях когда наш блок выделяет REMOTE сигнал, это управляющий ток для усилителя), в зависимости от схемы комутации и место расположения мы поключаемся к нужным нам каналам и снимаем с них сигнал.
Даже в случае со снятием ГУ мы не рискуем его работоспособностью.
Если же мы словили где то шумы, то мы можем быть точно уверены что это наводки на межблочный кабель и устранить проблему перепрокладкой, экранированием или установкой в разрыв шумоподавителем.
Если говорить о некоторых моделях таких как например
-Alpine 4311
-Audison SLI 2.1
-Boss audio b65N
То риски связанные с некорректным и нестабильным выделением сигнала отпадают полностью.
Мы выполнили большое количество инсталлов используя этот подход вместе с этим железом.
МИНУСЫ-
Из описания можно сделать вывод о том что применение данного железа влечет за собой потерю качества. И это так, но потороплюсь вас обрадовать если ваша система не выше 1000 условных енотов и вы не претендуете на звание аудиофила то читаем дальше.
Если привести аналогичный пример, то возьмем фотографию откроем ее, приблизим на 50% сделаем скрин шот а затем мы ее отдалим на те же 50%, если не учитывать что рамки монитора сделали свое дело, если говорить о качестве и детальности фотографии то мы ее потеряли так вот тут все тоже самое.
НО кто вам сказал что все эти детали вам пела ваша акустика и что потенциала вашего железа хватит что бы добиться хотя бы той детальности сигнал которого мы выделили, это вопрос филосовский)))
Одим из более неприятных минусов, является сам сигнал который формируется на штатном устилителе. Я не хочу вас напугать, но некоторые производители, опираясь на «качество» штатных колонок, преднамеренно обрезают им воспроизводимые диапазоны аудиосигнала или придают частотной хар-ке горбы на высоких и завалы на низах. Это так называемая эквалайзерная настройка.
Она тоже может внести свою лепты в получаемый сигнал.
ВЫВОД-
Выбор остается за вами, в любом случае установка ГУ предназначенного для воспроизведения звука, а это умеют делать Alpine, Peeoner, Clarion, Denon, Nakamichi, будет более результативна чем подобные танцы с бубном. Сколько людей столько и мнений, тем более зачастую избавляясь от штатного ГУ вы теряете возможность навигации по меню автомобиля и управлению а так же индикации многих функций.
Но как я уже писал всегда есть НО, есть возможность установки 2 Головных устройств, допустим штатное оставляем и ставим отдельно аудио системы со сторонней головой.
Вывод заключается в том, что читайте больше разбирайтесь и делайте выводы, или доверьте это дело профессионалам.
#3 Автозвук — Бошка🎼
История о том, как я пролетел на 10к🥺

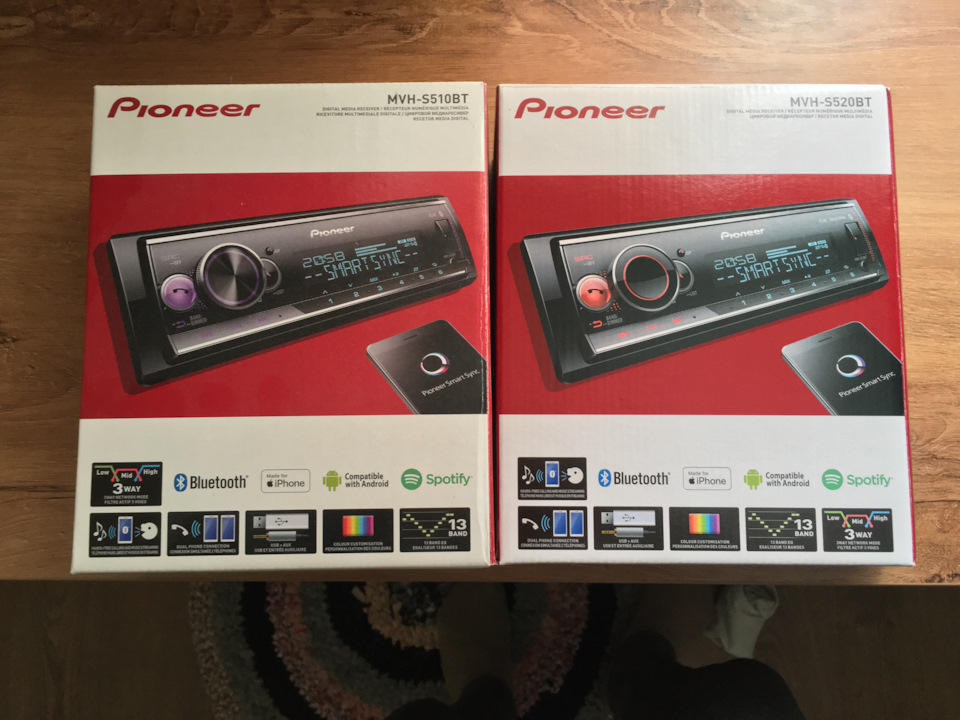

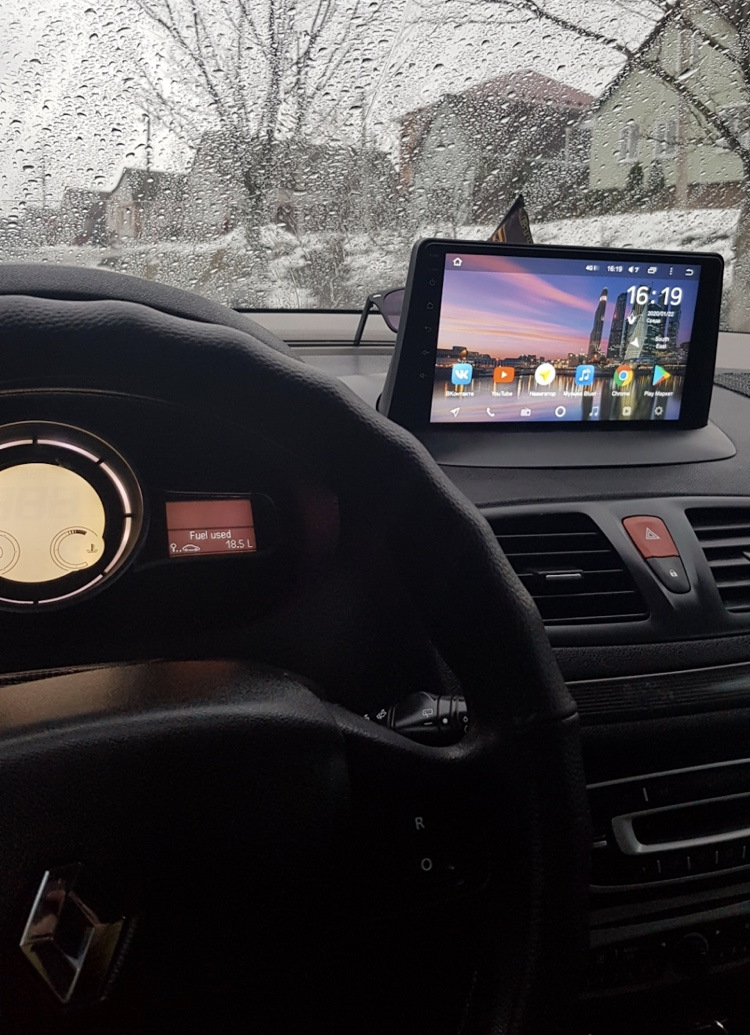

Не думал, что придётся покупать бошку, планировалось поставить процессорную бошку, планшет на готовую площадку
на торпеде, но все пошло не так. Захотелось собрать 3 — х полоску. И купил мафон этот

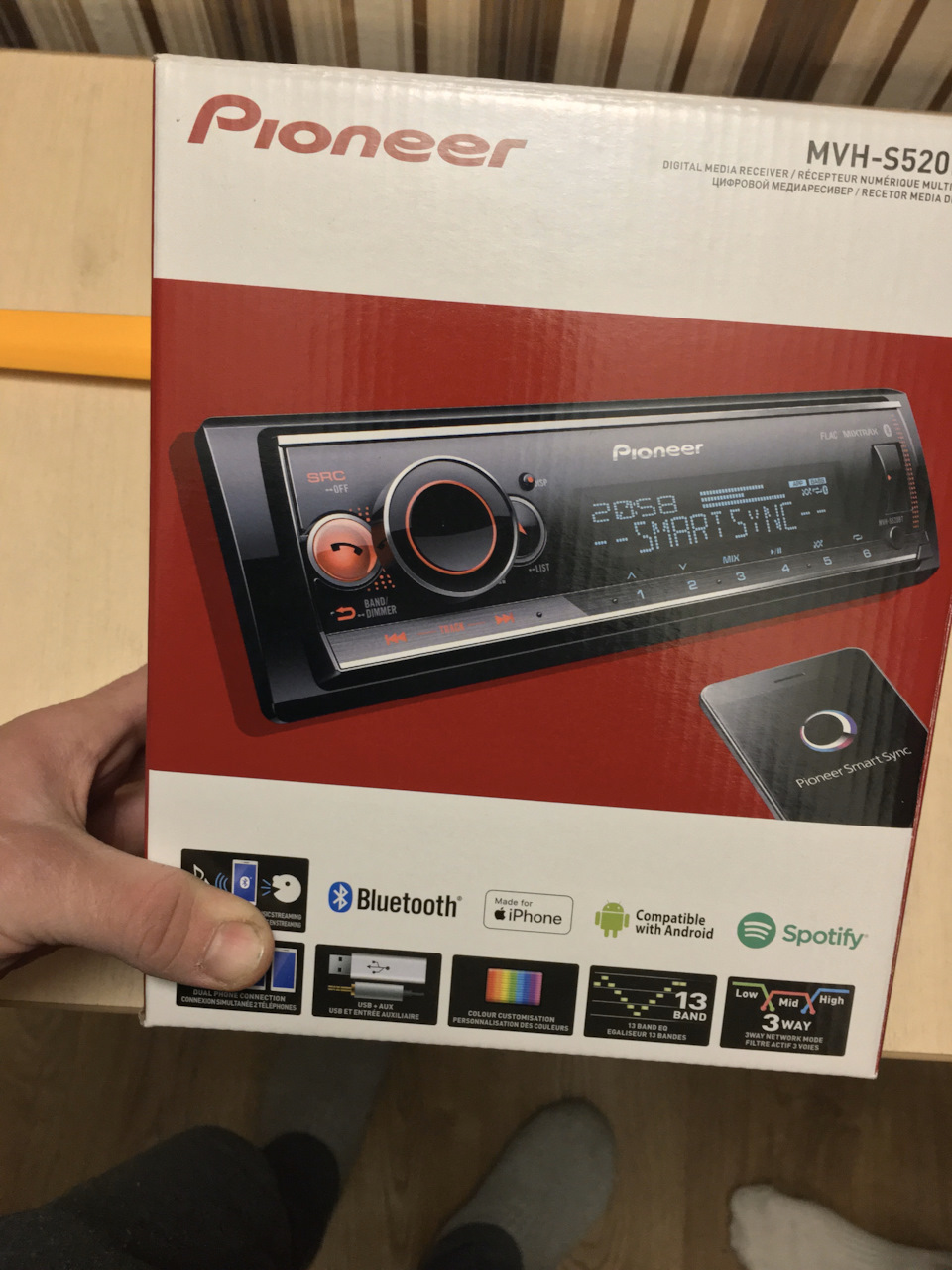

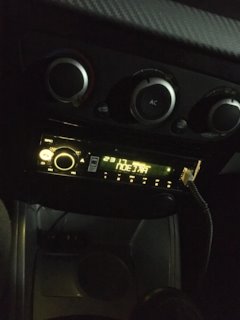

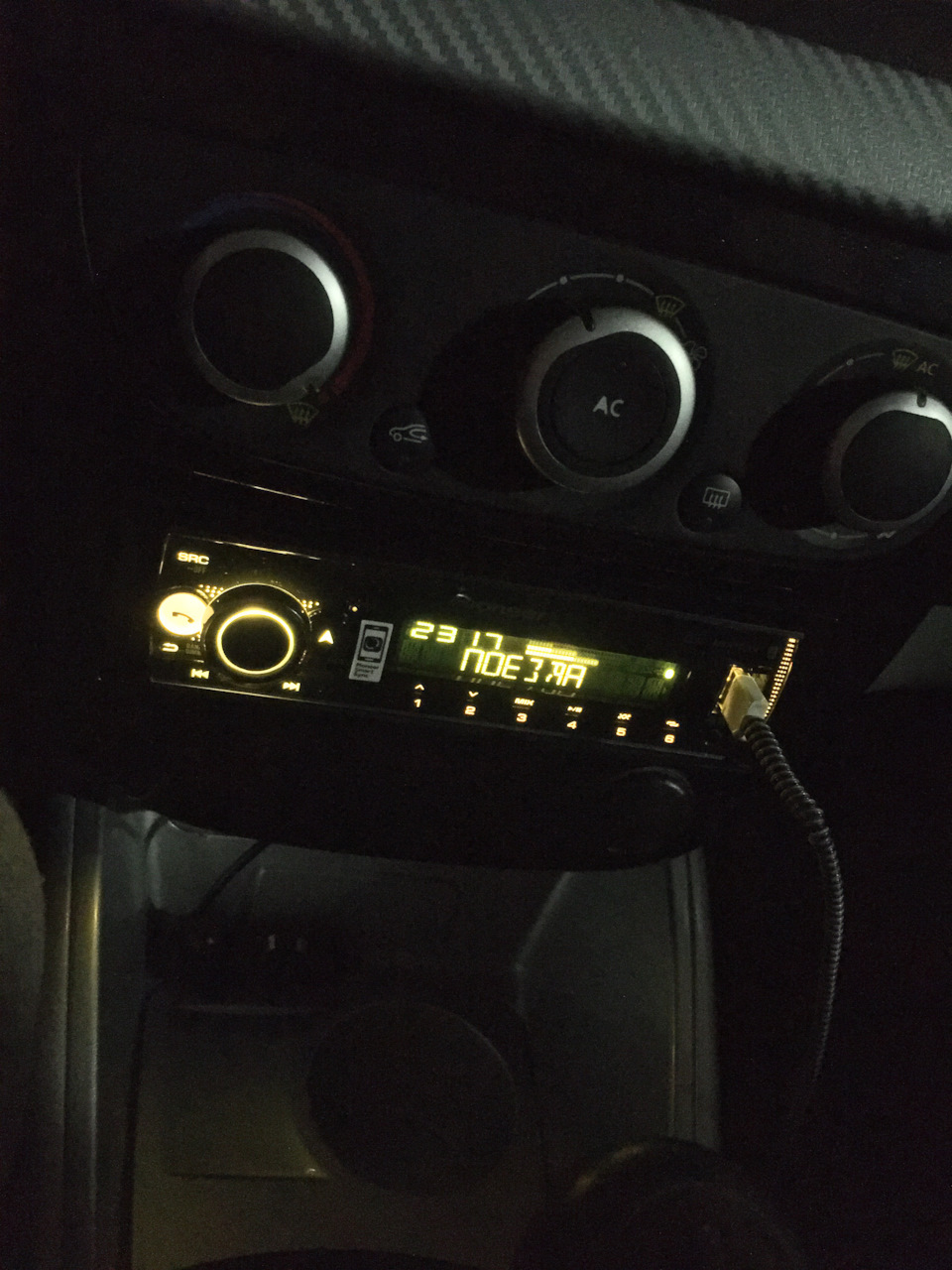

По установке проблем не было, потому что стоял тоже Пионер, так что все было просто🙃
А пролетел я с тем, что у меня в акценте стоял 510
и я продал его вместе с машиной, пожалел и оставил покупателю (девушке), о чем потом пожалел🥺
Поэтому, вывод такой: вытаскивайте все, что у вас есть, связанное с автозвуком в машине👌🏻

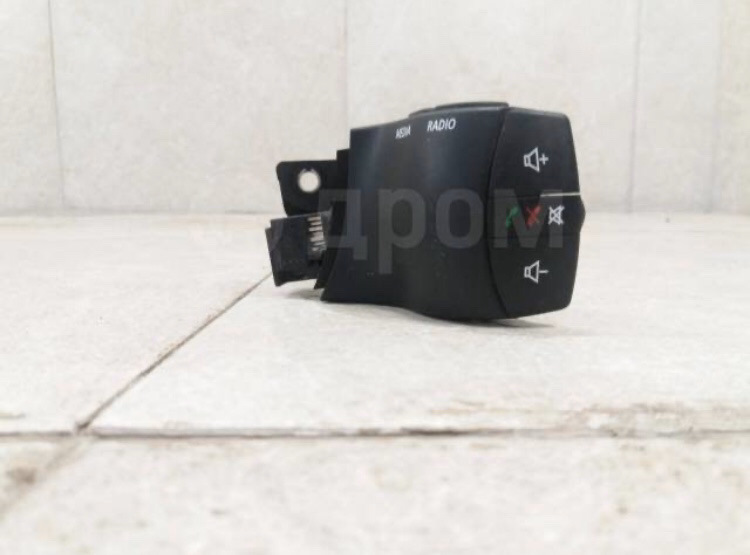

А ещё купил переключатель подрулевой, управления магнитолой, надо устанавливать🙃
Renault Megane 2011, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — автозвук
Машины в продаже
Комментарии 31
Привет, подскажи рамку покупал новую под магнитолу или со старой штатной что-то сделал? Блин все тоже настроен на хороший кирпич в центре. У штатной форма трапеции под магнитолу, есть мысли по её переделка, чем просто купить кусок пластика за 3000 р.
Я купил тачку, шахта уже стояла, просто новую шахту поставил и все, а насчёт рамки, надо глянуть у прошлого хози в бортжурнале, может там что то есть)
Ясно, ) ну есть конечно мысль купить в запас одну штатную и допилить самому под размер. Пока раздумия и муки выбора.
Если найду инфу, скину👌🏻
Ты про пионер? Или про TEYES?
Трехполоску этим устройством ты не разрулишь.
Пионером?
Кто сказал?
Разрулю и все будет 👌🏻
Как сделаю, возможно напишу пост здесь)
А за мнение спасибо) Хорошо услышать советы 👌🏻👏🏻
одна пара пищи, вторая пара саб и остается еще пара на средне частотники и миды. на бошке распускаешь и режешь уже не посредственно на усилителе. Естественно куда же без игриков))
одна пара пищи, вторая пара саб и остается еще пара на средне частотники и миды. на бошке распускаешь и режешь уже не посредственно на усилителе. Естественно куда же без игриков))
Эффективнее следующий вариант: сч/вч на один канал усилителя через кроссоверы. Задержка одна для них. Мид на другую пару каналов. Саб на третью. Но это всё хрень. Лучше хорошая двушка, чем трёшка через костыли. Эффективнее потратить деньги на двушку более высокого уровня и инсталлить, подключать, настраивать её полноценно с задержками и тональной коррекцией, чем взять дешёвую трёшку и подключать её через костыли. Либо вместо вч взять ХОРОШИЕ ширики. Если не готовиться к соревнованиям, то для повседнева этого будет более чем достаточно. А коли на соревнования ехать то с 520 пионером там делать не хер вообще
Автозвук. Выбираем головное устройство.
Головное устройство. Что это? Какое влияние оно оказывает на конечный звук? Какого производителя выбрать? На какие характеристики обращать внимание? И какие регулировки должны быть?
Я очень часто общаюсь с неофитами автозвука и заметил интересную тенденцию. Почти никто не представляет истинного вклада «головы» в общее звучание системы. А самое парадоксальное то, что каждый раз это значение преувеличивается.
Сразу оговорюсь, что речь пойдет в основном о компромиссных вариантах. Потому как в идеальных системах (а они бывают?) все должно быть максимально хорошо. Посему речь пойдет о моём практическом подходе «лучше меньше, да лучше». В чем он заключается?
Нам всю жизнь приходится чем-то жертвовать. В музыкальной системе всегда стоит дилемма под названием «цена – звук». То, что вы обычно объясняете нежеланием вмешиваться в конструкцию или тем, что вам не нужен идеальный звук, на поверку оказывается банальной экономией.
Исходя из моего принципа, стараемся тратить меньше, а получать максимум возможного. А как потратить меньше, но при этом не продешевить? Покупать, только нужное и максимально хорошее. Заметьте, не абсолютно хорошее, а подходящее, к конкретному случаю.
Итак. Головное устройство.
В обиходе чаще встречается название «автомагнитола». Как правило, это устройство со встроенным усилителем мощности, тюнером, проигрывателем компакт дисков музыкальных файлов или кассет (характерно лишь для ретро устройств). Встречаются модели без усилителя мощности, например Pioneer DEX-P99RS. В последнее время в головном устройстве можно встретить звуковой процессор.
Чаще всего апгрейд автозвуковой системы начинается с замены магнитолы. Почему именно так? Почему не с акустики? И почему следом за акустикой чаще всего меняется магнитола?
Я вижу два основных момента. Во-первых, незнание вклада акустики и магнитолы в конечный звук. Во-вторых — это красиво. Вы же любите смотреть на интересные картинки, проплывающие на цветном дисплее, вместо монохромного? И верить в не менее красивые цифры в технических характеристиках? Может вам просто нравится шрифт написания бренда на передней панели?
В любом случае ответ прост. Она всегда на виду. А глухим к музыке людям приятней поддаваться гипнозу красоты изделия и магии бренда. Знаете, почему магнитолы Nakamichi являлись легендарными, но были популярны, только в серьезных установках? Цена? Внешний вид! Мириться с дешевым пластиком, минимумом информации на монохромном дисплее, цвет которого можно было выбрать из двух вариантов (зеленый или оранжевый) только при покупке, могли только люди способные услышать красоту звучания. Остальным же хватало, внешнего вида и «навороченности» Пионеров и Сони.
Тем не менее, самый большой прирост качества звука можно достигнуть, поменяв колонки.
Не буду грузить теорией, приведу простой пример. Думаю, почти все знакомы с простой компьютерной акустикой. Представим, что нас не устраивает ее звук. А есть те, кого он устраивает? Действуем, согласно распространенному апгреду автозвуковой системы. Покупаем хороший усилитель. Ватт сто на канал, нет мало, лучше двести! Ау, любители циферок! Конечно, колонки взорвутся. Особенно если ручку крутануть к максимуму. А мы аккуратно.
ОК! Акустику поменяли. А звук все равно не тот! Ахтунг! Саркози обманул! Надо было менять магнитолу!
Не торопитесь! Если вы действительно хотите большего прироста качества, надо менять не магнитолу, а усилитель мощности. Со встроенного на отдельный. Вот где качество повысится! В разы.
Конечно, не все так однозначно. Встроенные в магнитолу усилители тоже бывают разные. Была одна система, где я добился отличного звука не прибегая к отдельному усилителю. Но это отдельная история, с которой советую вам ознакомиться.
Хороший отдельный усилитель мощности в любом случае лучше хорошего встроенного. Но если у магнитолы нет линейных выходов, покупать ли нам новую дорогую? Или сгодится попроще, но с линейными выходами и усилитель на сдачу? Тут опять на первый план выходит финансовый вопрос. Хороший усилитель мощности начинается примерно с 100$ на канал. Умножайте на необходимое количество каналов, вычитайте из предполагаемого бюджета и смотрите, что остается на магнитолу. Если вам хватает на приличную, пусть не такую «крутую» магнитолу, какую хотели, все равно такой вариант будет лучше, чем встроенный усилитель «крутой» магнитолы.
Почему можно обойтись более простой магнитолой? Ведь она тоже влияет на звук? Давайте разбираться.
В системе «магнитола плюс колонки» звук зависит от встроенного усилителя, в то время как в системе с отдельным усилителем вклад магнитолы ничтожно мал. В этом случае звуковой почерк складывается из способности усилителя мощности к совместной работе с акустикой и потенциала самой акустики. Влияние головного устройства сводится к звучанию его проигрывателя и предварительного усилителя. На фоне общего вклада этими нюансами можно пренебречь, ведь заметить их сможет только тот, кто в этой статье не нашел для себя ничего нового.
Хочу заметить, что разговор идет о качественных аппаратах. Конечно есть определенная граница ниже которой, звук магнитол непростительно плох. Но ставить такие магнитолы в любую музыкальную систему опрометчиво.
Добились максимума от связки усилитель мощности — акустика? Отлично. Но как понять, что это правильный вариант?
Звучание подходящей пары «усилитель — акустика» должно быть прозрачным. То есть таким когда сигнал приходящий от магнитолы усиливается без искажений и не привносит «отсебятины».
Вот на этом этапе можно смело менять и магнитолу. Ведь плацдарм хорошего звука уже создан. И общая картина будет уже зависеть от звучания предварительного усилителя и проигрывателя головного устройства. В противном случаю эти нюансы потонут в навязанном характере неправильного звена усиления.
До этого момента покупка дорогой магнитолы это неверная инвестиция в звук.
Какой функционал должен быть у правильной магнитолы? Достаточно минимальных настроек. Тем более многие, скорее вредят звуку. Почему? Есть ответ и на этот вопрос. Повторюсь в очередной раз. Хорошая, действительно хорошая магнитола в плане звука, а не мигающая, как китайский бумбокс поделка, должна хорошо играть в «в нуле». То есть с полностью отключенными регулировками.
Наличие встроенного процессора позволяет выстроить идеальную звуковую сцену. Гнаться за ней — удел профессионалов готовящих системы для соревнований. Для прослушивания музыки важней легкость и естественность звучания.
И обязательно слушайте! Никакие цифры не скажут вам о звучании ничего. Тем более магнитолы. С техническими характеристиками у любой магнитолы все в порядке. Причем, слушать надо именно ту связку, которая будет установлена в автомобиль. Акустика и усилитель, встроенный или отдельный, зависит от состава системы.
Так что прежде чем тратить деньги, вспомните о моем принципе. Правильно распределите бюджет и получайте максимальный результат. Тогда звуки обретут душу, музыкальные инструменты — жизнь. Двоичный код преобразуется в электрический сигнал, а акустика превратит звуковые колебания в Музыку.
основные понятия из мира автозвука
1. Основы и понятия
1.1. Что такое мидбас?
Кто-то:
Мидбас — это динамик воспроизводящий диапазон среднего баса. Принято условное деление, мидбас 80-400 Гц. Но обычно его режут только сверху и гораздо выше (если система двухполосная).
Мидбас как явление природы — полоса частот выше того, что считается »сабвуферной» полосой, но ниже »речевой» полосы. То есть, скажем, 80-200 Гц.
Мидбас как товар — динамик, способный (или якобы способный) работать в этой полосе. При этом он может с большей — меньшей правдоподобностью отыграть и среднечастотную полосу (до 3-5 кГц), а может, и нет. Вот тут начинается путаница, и в просторечии мидбасом называется все (от 8 до 4 дюймов), что играет от сабвуфера до пищалки (не обязательно справляясь с нижней частью этой полосы).
Если речь о задней акустике, то мидбаса в смысле частотной полосы 80-200 ей не нужно, значит действительно »обычных» 13см хватит, а как обрезать — все есть на сайте Шихмана. Все причиндалы для кроссовера сведутся к конденсатору рубля три ценой плюс проводка.
1.2. »Мидбасы для чайников»
Постановка задачи:
Информации по изготовлению и расчету сабвуферов — море, то же по установке и ориентированию пищалок, но как дело доходит до мидбасов, все описания идут, как правило, по одной схеме: »Взял динамики за ХХХ баксов, изготовил подиумы и наслаждаюсь звуком». Получается, что влиянием двери на работу мидбасов можно пренебречь, а динамики следует выбирать какой-нибудь известной фирмы — чем дороже, тем лучше. В итоге вывел для себя некоторые постулаты, вот они:
1. В 99% случаев для 5»-6» мидбасовых динамиков передняя дверь является типом акустического оформления free-air. Как следствие — влиянием двери на добротность и резонансную частоту динамика можно пренебречь.
2.Подиумы нужны лишь для придания жесткости конструкции и ориентирования динамиков.
3.Обработка внутренней поверхности двери нужна для устранения посторонних призвуков, шумов и.т.д. и в принципе не обязательна.
4.При выборе динамиков (5»-6»)следует ориентироваться на добротность порядка 0,7-0,9 и возможно более низкую резонансную частоту. Ну конечно приемлемую цену.
Genn (27.12.2001 19:11):
Разрешите высказаться? Прошу занести высказывания в ФАК (если сочтете нужным, т.к. автор частично прав.
0. Сабвуферы нужно и можно считать, а вот по динамикам для дверей параметры дают только ну очень серьезные производители динамиком — Динаудио, Фокал, Сеттемила, Рокфорд Фосгейт. Все остальные стыдливо умалчивают.
1. Передняя дверь является закрытым ящиком объема 30-50 литров. Какой именно тип выравнивания АЧХ получается — зависит от параметров динамика. То, что называют фри-эйр это тоже закрытый ящик, только ну очень большой. Как правило, на практике влиянием двери на добротность и резонансную частоту пренебрегают. Типичный пример — старые динамики DLS Ultimate, диффузор которых с течением времени отрывался от каркаса.
В то же время, уважающие своих потребителей фирмы могут указывать конкретное предназначение динамиков. Например, Фокал 165 KS хорошо играет в двери, но его нельзя засунуть в ЗЯ, в кики, а вот кажется 165 KX — можно. (это все динамики из старой линейки фокала).
2. Подиумы нужны для обеспечения отсутствия акустического короткого замыкания в месте прикрепления динамика к основанию, для придания жесткости конструкции — при ударе по струнам или бочке динамик не должен болтаться как полено в проруби, и для ориентирования динамиков.
Ориентирование динамиков самый сложный процесс (особенно в двухполоске). Необходимо их развернуть так, чтобы в районе ушей каждого из слушателей не возникало встречного уничтожения басовых сигналов, записанных в фазе на левом и правом канале. Об этом можно почитать и посчитать на сайте у GR.
Дальше, необходимо не перекрутить динамик слишком сильно, чтобы у слушателя не возникало слишком сильной привязки к ближнему динамику. Грубо говоря — в диапазоне частот от 1700 Гц человек определяет направления на кажущийся источник звука по громкости. А частота раздела у двухполосок как правило выше. Поэтому желательно попробовать выставить сцену на монофонической записи только по мидбасам. Сделать это очень сложно, но желательно избежать хотя бы грубых ошибок ориентации.
3. Обработка внутренней поверхности нужна для устранения посторонних призвуков, возникающих при возбуждении поверхностей ударной волной от динамика. В принципе она не обязательна, если машина делается только для какого-нить хэви метала, а призвуки и искажения нормальной партии бас гитары и контрабаса воспринимаются как признак крутости системы.
В обратном случае возникает необходимость обработки виброгасящими материалами внутренней поверхности салонной обшивки дверей, внутренней поверхности всех пластмассовых деталей, внутренней поверхности потолка, крыши кузова, заливания демпфирующей жидкости в зеркало. В принципе — на любом этапе можно остановиться и слушать, как крыша подпевает, например.
4. Числовые параметры динамика не имеют никакого существенного отношения к качеству звучания. Если конечно не гоняться за цифрами искажений и т.д. Динамик может иметь собственные наследственные проблемы, которые могут просто не понравиться слушателю. Например, кевлар имеет проблемы горбов в АЧХ на 2, 3, 4х кГц. Фокал научился с этим бороться, но не до конца, поэтому в домашней линейке Джи-Эм Лаба кевлар не применяется уже лет пять.
Я не раз рекомендовал слушать динамики перед покупкой. Я также рекомендовал, и рекомендую снова выбирать те фирмы, которые действительно разрабатывают и изготавливают динамики и для автомашины, и для дома. В этом случае можно придти в салон и попросить завести Динаудио контур, например. Или Джи Эм ЛАб Кобальт. Это позволит понять характер звучания динамиков.
1.4. Как распределяется в процентном отношении вклад компонентов в системе?
БЛЮЗМОБИЛЬ :
Если акустика плохая, то можно менять головы, усилители и т.д. Я бы отвел акустике 70%, усилителю 20% и голове 10%.
Vic (30.07.2002 22:17):
Панч — это атака. Можно иметь приличный саб, приличное давление на низах, но из-за провала в районе мидбаса (80-150) бас будет вялым. ИМХО.
1.6. Что такое SPL?
Vic (07.08.2002 19:19):
Уровень Звукового Давления (это если просто перевести). А так есть соревнования по SPL, по простому говоря чья установка громче (но только на басах). Ставим микрофон и замеряем этот самый уровень SPL на сигнале, который до 80 герц.
1.7. Переведите непонятные слова, употребляемые в конференции
Vic (21.08.2002 11:02):
1. ЗЯ и ФИ (Фазоинвертор) — это способ акустического оформления Громкоговорителей Динамических Низкочастотных (ГДН), т.к. без оного они не играют.
2. Самое простое оформление — Freeair, это когда динамик на якобы бесконечном экране (короче — в задней полке СЕДАНА и играет в багажник). Это как водка без пива (саб без ящика) — деньги на ветер.
3. Кик Панель — это то место в авто, которое впереди сидящий часто пинает ногами, причём водитель — левой, а пассажир — правой. Туда очумелые мастера ставят динамики.
4. Мост — способ включения 2-х каналов усилителя с целью увеличения отдаваемой в нагрузку мощности
5. АЧХ — амплитудно-частотная характеристика. Для непосвященного что-то сродни кардиограмме. Измеряют её приборами, в состав которых входят микрофоны (хорошие). Обсуждение пиков и провалов АЧХ любое занятие (после пива).
Lenин (21.08.2002 11:19):
Сабвуфер это обобщающее понятие. Сюда входят как и сабвуферные динамики, так и ящики в различном оформлении ( ЗЯ, ФИ, бандпас и т.д.), точнее не ящики а система ящик + динамик.
1.8. Что такое сдвиг фазы?
Vic (17.04.2001 12:15):
Сдвиг фазы это задержка одного периодического сигнала относительно другого, но не более чем на период следования; задержка — существенно большее запаздывания сигнала, эквивалентна изменению положения в пространстве КИЗ. Т.е. если внести задержку в сигнал фронта на время, равное прохождению звука от саба то точки прослушивания, получим эффект »переднего» баса. Скорость звука известна, расстояние от саба до точки прослушивания тоже, значит можно вычислить задержку, НО эта задержка будет оптимальной ТОЛЬКО для выбранной точки прослушивания.
Genn (17.04.2001 19:12):
Есть много подводных камней в ответе на это вопрос. Если найти каталог Пионера — там есть хорошая картинка. В машине схематично изображен слушатель и все динамики. Все динамики в машине находятся на разном расстоянии от головы слушателя поэтому в обычной установке при щипке по контрабасу, расположенному по центру сцены, можно сначала услышать верхние обертона от щипка, воспроизведенные пищалкой левого канала, потом нижние обертона от мидбаса левого канала, потом в том же порядке от правого канала, и потом основной гул из сабвуфера. Хороший процессор должен сделать задержки на все динамики (кроме самого дальнего) так, чтобы звук из всех динамиков приходил ОДНОВРЕМЕННО! Пионер 945/99 это делать умеет. Вероятно, умеет и 600 Альпайн. Надеюсь, изложил понятно.
Теория этого процесса приведена в статье Ю.Макарова, которую GR в отсканированном виде держал на своем сайте. Цифровой процессор типа Альпайн позволяет менять задержку в широких пределах. Он скорее всего использует алгоритм типа очередь переменной длины. Он может подкорректировать сцену для фронтальных динамиков и подтянуть сабвуфер.
Модуль Аудизон скорее всего работает как неминимально-фазовый корректор фазы по схеме, описаной у Шкритека или Титце-Шенка. Скорее всего, он может менять фазу только в небольших пределах. Дальше это изменение фазы необходимо пересчитать в изменение кажущегося расстояния от источника звука в зависимости от длины волны. Дальше эту вариацию расстояния необходимо соотнести с разностью хода от всех установленных в машине динамиков. Тогда возникнут ограничения на применимость этого модуля — например, только разделы саб/бас и бас/серединка. Может оказаться, что коррекция фазы по фронту и по пищалкам ему не по зубам. Для этого нужно СЧИТАТЬ!
1.10. Можно ли верить цифрам выходной мощности, написанным на магнитолах?
Кто-то :
Выходную мощность 45 ватт мостовые усилители способны развить при напряжении питании — 14,5 вольт (заведеный двигатель) и на активной нагрузке немного меньшей, чем 2 ома. При этом каждый канал будет потреблять ток 5 ампер. При такой мощности на четыре канала потребуется предохранитель: минимум — 20 ампер. Кроме того, корпус магнитолы не будет успевать рассеивать и половины тепла, выделяемого усилителями при работе на мощности 4 X 45 ватт. Так что забудьте цифры выходной мощности, которые, написаны на лицах магнитол. Больше тот, кто наглее!
1.11. На какой частоте перестает существовать стерео эффект?
Железный_Шихман (15.01.2002 12:33):
В литературе утверждается, что стереоэффект на частотах ниже 300 Гц почти не ощущается, хотя это и не так. Даже при обрезке ФНЧ 2 порядка на 150 Гц »лево-право» различаются достаточно уверенно, сам проверял. Хотя помимо собственно слуха здесь уже начинают работать тактильные ощущения. Но в большинстве записей, начиная с середины 60-х (кроме симфонических и некоторых джазовых) инструменты басовой группы панорамируют в центр. Возможно, это как раз попытка подогнать практику под теорию и облегчить жизнь производителям массовой аппаратуры.
Технически при питании левого и правого каналов усилителя от общего источника питания нелегко обеспечить малое переходное затухание между каналами. А поскольку на частотах до 300 Гц сосредоточена примерно половина энергии сигнала (а у Рамштайна — и побольше), взаимосвязь каналов при маломощном (массово-бюджетном) источнике получается достаточно сильной, и сигнал неизбежно »стягивается» к центру. Вот такой масонский заговор производителей массовой аппаратуры и массовых записей.
Genn (15.01.2002 13:38):
Есть два правильных ответа:
1) 300-350 Гц. Начиная с этой частоты слуховой аппарат не может определить направление на кажущийся источник звука с помощью ни амплитудных, ни фазовых алгоритмов.
2) 1700 Гц. В подавляющем большинстве коммерческих сведенных записей используется только амплитудное панорамирование кажущегося источника звука. В этой связи направление на кажущийся источник звука определяется по обертонам — старшим гармоникам и призвукам.
Локализация баса не имеет никакого отношения к вопросу о стереоэффекте — звукорежиссеры мыслят по другому. В этой связи, кажется на 4м треке последнего диска АЗ очень мягко прописан электронный большой барабан — без каких либо обертонов. В результате, в моей машине он звучал только из багажника, а направление на сабвуфер легко определялось по удару звуковой волны в затылок.
1.12. Можно ли доверять тестам журналов?
Genn :
Вчера ездил к одному хорошему человеку – участнику нашей конфы. Возникло несколько соображений, которые хочу обнародовать здесь. Мысль первая о качестве и ориентации звуковой экспертизы. Слушали мы с этим человеком один супер-топовый аппарат. Вершина своего модельного ряда. Каждый услышал свое. Он мне говорил о наличии провалов в АЧХ, показывал почти граничную неустойчивость усилителя, срывающегося на генерацию в районе 10 кГц и так далее. Я же подошел со своих, чисто потребительских позиций. Поставил диск Д.Баез »Алмазы и ржавчина», послушал несколько разных песенок, убедился в непривычности тембрального баланса. Потом поставил тот же диск в домашний проигрыватель, подключил его вместо магнитолы. Послушал »правильный» звук. Задуматься меня заставило другое наблюдение. Оценить правильность АЧХ, если давно (или никогда) не слышал этой записи в »верном» тракте довольно сложно. Всегда есть поле для ошибки, есть поле для субъективности. В то же время оценить фазовую картинку в домашних условиях »правильного» тракта оказалось гораздо проще! Сначала опишу тракт – это два маленьких мониторчика в углах комнаты на стене. Ламповый »прямой» усилитель без межкаскадных ООС. Все слушалось в другом конце комнаты. Т.е. нормальные условия для возникновения стереоэффекта и в чем-то обстановка приближена к машине – сильно-диффузное поле, масса отражений от бетонных стен.
Так вот – при прослушивании головного устройства Д.Баез плавно, или резко – в зависимости от ноты, скакала из одного угла комнаты в другой. Она бегала по звуковой сцене как Ф.Киркоров. На 10 треке этого диска Д.Баез поет вместе с Д.Митчел. Опять те же танцы на сцене – прямо »Баккара». При прослушивании домашнего источника все встало на место – по центру и никуда уже больше не скакало. Соответственно на 10 треке – обе встали по центру, Митчел на метр-два глубже Баез. К чему я так подробно это описал – диск »алмазы и ржавчина» к числу аудиофильских не относится, это нормальный, коммерческий, микшированный альбом, правда с учетом вкуса Д.Баез, которая начала петь тогда, когда многих из нас еще не было. Лично меня поразило то, что неточности фазовой картинки ухо обнаружило гораздо быстрее чем неравномерности АЧХ. Как же в таком случае можно построить качественную звуковую, соревновательную систему на таком аппарате в машине – где куча своих собственных проблем с динамиками и салоном? Ответ напрашивается сам собой. Пригодна ли эта топ-голова для построения качественной звуковой системы? Ответ – нет.
Мысль вторая о зависимости журналов от рекламодателей не позволяет надеяться на качественный обзор возможностей этого аппарата. Приношу свои извинения, если эта мысль кого-то обидела.
1.13. Можно ли брать за основу схемы установок из журналов?
Постановка задачи:
Иногда думается, что многие из этих установок не могут хорошо играть по определению. Кто их слушал? Сдается мне, что они хорошо играют только на страницах журналов.
1.14. Как рассчитать ПАС?
Nikk (03.03.2002 11:12):
Теории ПАС нет, нет и методик расчета. Идея в том, чтобы облегчить дыхание сабу, открыв небольшую отдушинку, но и избежать КЗ, как в открытом оформлении, как у старых радиол. Для этого делают удлиненную форму тракта и заполняют его сопротивляющимся(но несильно) материалом. Я обычно с ПАС делаю ящики для фронтальных мидбасов, когда не хватает объема, те надо 10л, а получается 5-6. Тогда на дальней грани ящика делается ПАС на расстоянии 35-40 см + еще и сидушка мешает непосредственному контакту потоков. Сабы такие в авто не делают, потому, что либо размеры будут слишком большие, либо резко упадет эффективность.
stealth_202 (02.08.2002 14:52):
ПАС (панель акустического сопротивления) — это такой тип акустического оформления динамика. вкратце — ящик с уменьшенным объемом и дырой сзади, закрытой специальным материалом.
БЛЮЗМОБИЛЬ (12.11.2004 18:49):
Здесь немного есть:
про дырки
Я несколько раз использовал паралон в качестве ПАС.
Ещё вспомнил одну установку. Давно это было.
