что такое атт на магнитоле пионер
Цифровой АТТ в pioneer dex-p99rs
Собственно вопросик по данной настройке. На что она влияет? У кого как включена?
Спасибо что откликнулись. Но зачем ссылка на мануал от 88 пионера?
Плеер iXtreamer + JVC kw-avx810 + АирМюзик—
Переключение этой функции, на Ваш слух, влияет на звучание?
Плеер iXtreamer + JVC kw-avx810 + АирМюзик—
Пойду у себя попробую. Я за четыре года пользования 99 не трогал это асс, как стояло по умолчанию, так и стоит.
Век живи-век учись.
Плеер iXtreamer + JVC kw-avx810 + АирМюзик—
Плеер iXtreamer + JVC kw-avx810 + АирМюзик—
У меня АТТ был «высокий», действительно влияет на звучание. Переключая на низкий я слышу некоторое смягчение, как буд-то тоненькую марлечку повесили.
Пока оставил АТТ»низкий» и добавил 1дб на вч, вроде так лучше.
Если бы найти схему этого гу, то тогда точно можно сказать что это такое и как с ним быть. Пока в целом понятно, что у 99 есть резервы по доработке, главное, что там есть место для манёвра.
По поводу эквалайзера могу сказать, что им можно работать в минус. В плюс не стоит.
Плеер iXtreamer + JVC kw-avx810 + АирМюзик—
Надо Виктора звать в ветку, пусть рассказывает что к чему!
Он много расскажет
Ну а на самом деле ATT есть не что иное как функция приглушения звука.
Низкий и высокий из подменю означает подключение минусового или плюсового концевика водительской двери. Для пущей универсальности в использовании данной опции.
Он много расскажет
Ну а на самом деле ATT есть не что иное как функция приглушения звука.
Низкий и высокий из подменю означает подключение минусового или плюсового концевика водительской двери.
Обозначения и расшифровка проводов магнитол
Обозначения, расшифровка контактов и проводов автомобильных магнитол.
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Маркировка и цветовое обозначение проводов
по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений:
Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
Красный (маркировка АCC или А+) — это плюс замка зажигания;
Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.
Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.
Настройка магнитолы peoneer
Не торопитесь делать выводы. Начнем настройку, для того, что бы реализовать все возможности этого аппарата.
И первое, что надо сделать — это проверить возможности приобретенных передних динамиков и, подстроив встроенным фильтром частоту среза, уйти от искажений по фронту.
Для примера будем использовать довольно популярный на сегодняшний день аппарат «Pioneer DEH 3100» или более старшие модели. Надо сказать, что не все модели Пионеров имеют в базе нужные настройки. Аппараты низшей ценовой категории, модели, первые цыфры которых 1, 2, а так же 11, 21 и так далее — пустые, как барабан. Это бюджет, и многого от них требовать не надо. По деньгам и функционал. А вот начиная с модели 3100 (это касается модельного ряда прошлого года) — мы имеем все для экспериментов.
Немного о возможностях джойстика. Рукоятка может наклоняться вправо, влево, вверх, вниз и утапливаться в центр.
Делаем уровень громкости примерно 30 единичек, даже если при этом передок явно похрипывает, нажимаем на рукоятку джойстика по центру и попадаем в меню настроек. Их достаточно много, но не переживайте, пока нам нужен только один пункт, вращая джойстик вправо или влево находим пункт «Аудио», нажимаем на джойстик еще раз, и, вращая рукоятку, ищем упоминание о баллансе и фадере.
Вот оно: FADER\BALANSE. Нажимаем на джойстик. Получаем надпись: FAD 0, BAL 0. Могут быть другие цифры, если ранее была произведена какая-то настройка.
Наклоняя джойстик вправо мы перемещаемся из меню Фадера в меню Балланса. Вращая же джойстик мы собственно и производим регулировку этих параметров. При этом актуальное меню начинает мигать. Переводим Фадер в положение +15. При этом мы весь сигнал подаем только на переднюю акустику, что бы тыл не мешал нам отстраивать фронт.
Все, можно настраивать частоту среза. Наклоняем джойстик влево и выпадаем из меню фадера в основное меню аудио настроек. ( надо уточнить, что всегда при наклоне джойстика влево мы выходим из актуального меню в основное.
Вращаем джойстик для поиска настроек фильтра пердней акустики. Вот оно: HIGH PASS FILTER. Нажимаем на джойстик, утапливая его и, получаем HPF OFF. Это означает, что фильтр выключен и на переднюю акустику идет весь сигнал, весь диапазон, что конечно же приводит к искажениям. (Это касается акустики малого размера и малой мощности, как правило на фронт устанавливается именно такие динамики — размер 13 см) Но даже при динамиках размера 16 см. эта настройка необходима.
Утапливаем джойстик и надпись меняется. Теперь это HPF 50. И опять уточнение: Цифра может быть другой, если этот параметр уже настраивался. Цифра говорит о том, что сейчас на фронт будет идти сигнал, нижний предел которого ограничен частотой 50 герц (это практически сабовая частота и, естественно, не каждый динамик с ней справится). Для выхода из меню используется кнопка BAND, распологающаяся слева внизу. Нажимаем на нее и, выпадаем из меню настроек. Вращая джойстик, то есть добавляя громкость, можем проверить уровень искажений.
Результат не понравился? Тогда заходим опять в меню фильтра и, вращая джойстик, меняем цифру на следующее значение и, опять проверяем. Надо сказать, что для акустики размера 13 см, можно смело сразу установить значение фильтра в 100 — 125. Для акустики 16 см, как правило оно должно быть 80.
Все, мы получили чистый звук, искажений нет, но и низких частот не хватает и это естественно. Но сейчас мы эту нехватку компенсируем специальным режимом, переведя работу тыловых динамиков в режим саба.
Сейчас мы будем работать в меню предварительных настроек. Есть у Пионера и такое меню. Как в него попасть? Очень просто. Выключите аппарат. Выключили? Теперь нажмите на кнопку включения магнитолы — это верхняя левая кнопка, но не коротко а длительно. Удерживайте ее пока не вспыхнет дисплей. Есть, Вы в меню.
(Небольшое отступление. Почти все эти функции о которых мы будем говорить, всегда присутствовали на Пионерах, только вход в меню предварительных настроек осуществлялся разными кнопками. Иногда это длительное удержание джойстика в утопленном положении. Иногда это удержание кнопки Функции. Почти всегда магнитола должна быть в выключенном состоянии)
Повращайте рукоятку, проверяя какие пункты присутствуют. Там может быть настройка языка, дискретности шага поиска радиостанций, опции включения дополнительных входов да и много еще чего. Нам нужна надпись SW Kontrol.
Вращаем рукоятку для поиска этой надписи. Есть? Коротко утапливаем джойстик и получаем REAR SP FUL.
Надпись говорит о том, что на заднюю акустику идет весь диапазон, а нам нужно, что бы акустика заработала в режиме саба. Вращаем рукоятку. надпись меняется с FULL на SW. Оставьте ее на SW. Все. нажмите кнопку включения магнитолы. Тыла не слышно совсем, но так и должно быть, он только включен в нужный нам режим, но не настроен.
Теперь нам нужно снова попасть в меню Аудио. Как это делать Вы уже знаете. Вы уже там? Тогда вращаем рукоятку для поиска надписи SW SETTING1. Нашли? Коротко утапливаем джойстик. Что получили? SW слева, а вот справа может быть три вида настроек. Это либо NORMAL?, либо REV, либо OFF. Вращая рукоятку мы переходим из одной опции в другую. Ну понятно, что OFF — это выключено, то есть режим выключен. А вот остальные надписи означают, что динамики работают либо в режиме нормальном, когда диффузор работает вверх, либо в режиме реверса, когда диффузор работает вниз. Оставьте какой то из них. Из опыта, в автомобилях кузовного исполнения «Седан» предпочтительнее режим Реверса.
Осталось совсем немного. Тонкомпенсция. Есть такой режим. Найти его легко в том же меню аудио-настроек, вращая джойстик. Надпись будет следующая LOUDNESS. Утапливаем джойстик и получаем слева LOUDNESS справа три возможных состояния. Низкий уровень, средний, высокий. Что делает эта настройка? Она корректирует уровень высоких и низких частот на малых уровнях громкости. Чем ниже уровень громкости, тем сильнее влияние. Но, не надо забывать, что при больших уровнях громкости влияние режима почти не ощущается. Чем громче, тем меньше эта коррекция. Оставьте значение HIGT — высокий уровень.
Ну вот и все, почти. Осталось совсем немного, всего две, три настойки. Но они уже для меломанов, для людей с музыкальным слухом. Обычному рядовому пользователю ими можно пренебречь. Только необходимо сделать еще одно. Зайти в меню EQ SETTING1. Это там же в аудио-настройках. Утопить джойстик в этом меню. На дисплее будет EQ SETTING и три столбца: регулировка уровня низких, средних и высоких частот. Перемещение по столбцам — это наклон джойстика вправо, собственно регулировка — вращение, как всегда. Отрегулируйте их в соответствии со своими предпочтениями но, рекомендация, не превышайте уровень низких частот, как правило достаточно значения 0 — 1.Вы и так получили сейчас хороший, сбалансированный звук. Не надо усложнять жизнь своей акустике. Опять же, если динамики серьезные, то можно и здесь поупражняться в настройках. Опять уточнение, такие настройки хороши для комплекта: Пионер и 4 динамика. Если стоит усилитель, то настройи немного другие.
Обозначение и расшифровка проводов для магнитол.
1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.
2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).
3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.
4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).
7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.
8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).
Разъём акустики:
1 — R = Динамик правый.
2 — L = Динамик левый.
3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
7 — GND SP = Общий провод динамиков.
Автозвук в машине — ЧАСТЬ24 — замена сдохшего Pioneer AVH-Х8500BT на Pioneer SPH-DA120
Для поднятия читательского духа в тексте будут периодически встречаться треки из моей подборки для прослушивания в машине )))
ОСТОРОЖНО СО ЗВУКОМ! — МОЖЕТ ПОРВАТЬ!))))
Начну я эту запись, пожалуй, с предистории …
Предистория покупки новой магнитолы…
Постоянные читатели БЖ Красного Геккона помнят, что в машине у меня в качестве головного устройства (далее ГУ) сначала была штатная AUDI SYMPHONY (с завода), я поменял её на штатную же магнитолу AUDI CONCERT III, вроде как внешним видом она была поинтереснее, не имела убогой кассетной деки, читала один MP3 диск и играла получше.
Далее я пришёл всё-же к решению заменить магнитолу на НЕ штатную в ущерб целостности дизайна интерьера в пользу качества звука и установил 2-х диновый Pioneer AVH-P3400DVD. На тот момент магнитола мне очень понравилась и дала возможность получить хорошее качество звука в сочетании с не штатными уже усилителями, не штатной акустикой и не штатным сабвуфером, а так же появилась возможность пользоваться функцией «громкой связи» с bluetooth подключением смартфона к ГУ, встроенной прямо в магнитолу (при этом качество звука и стабильность работы системы хэндс фри меня более чем устроило).
Через некоторое время на смену Pioneer AVH-P3400DVD пришло более свежее и интересное ГУ, Pioneer AVH-Х8500BT, купленное 10.01.2014. Качество воспроизведения звука ещё улучшилось, но. помимо этого, своё мнение об этом Pioneer’е я оформлял в отдельной записи. Помимо прочего в модели 8500 появилась возможность подключить к нему смартфон и дублировать экран смартфона на экран магнитолы с возможностью управления смартфоном через тач-скрин экран магнитолы. Об этой технологии я тоже писал в отдельном БЖ очень подробно.
Всё было вроде нормально, магнитола пела с января 2014 года по август 2015 года, пока однажды в пробке не выключилась.
Я отвёз её в сервис-центр Pioneer, где в ней была произведена замена флэш-памяти, а заодно и починили выход REMOTE, который я случайно подпалил. Не забесплатно конечно, за 5000 рублей.
После замены флэш-памяти всё вроде было нормально, но уже в декабре 2015 года магнитолу опять начало подглючивать, она иногда на пару, тройку секунд выключала звук (а точнее выключала сигнал REMOTE на усилители). и в итоге после новогодних праздников, в январе 2016 года она окончательно сдалась и опять выключилась.
Опять отвёз её туда-же, в сервис-центр Pioneer, где её терзали в течении 2-х недель на тесте и в итоге выявили, что если резко сбросить с магнитолы питание и потом опять его подать, то стабильно слетает флэш-память. Вариант выхода из ситуации — замена системной платы всборе (10000 рублей плата + работа по её замене).
Я поразмышлял, взвесил все за и против и решил купить новую магнитолу, а сломанную 8500 у меня выкупили в сервис-центре на запчасти за 4000 рублей.
Вначале расскажу о внешнем виде и о разъёмах …

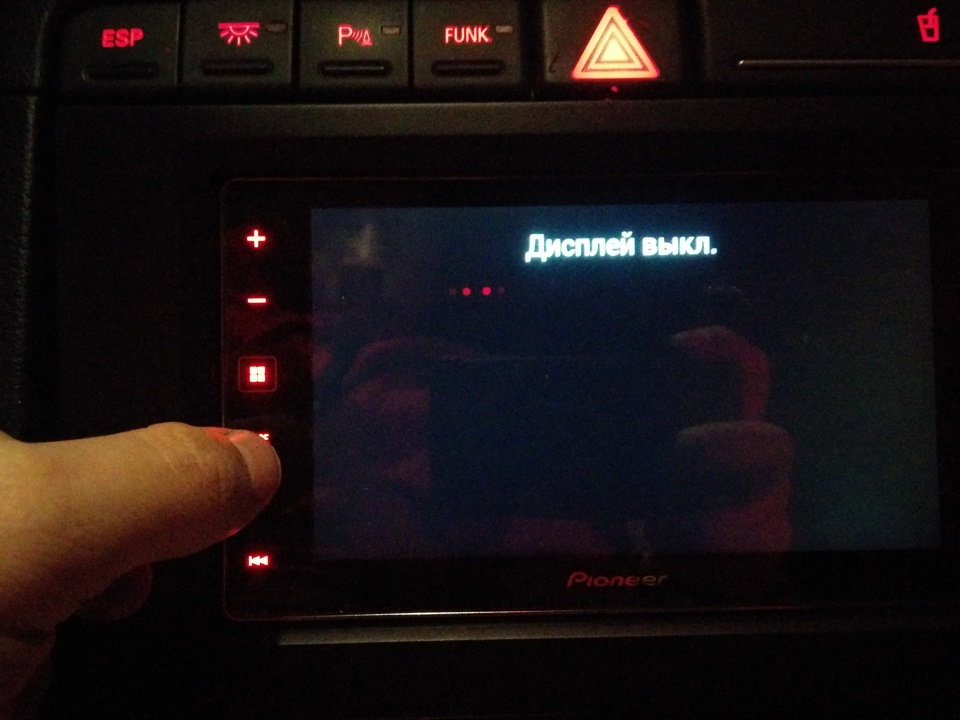

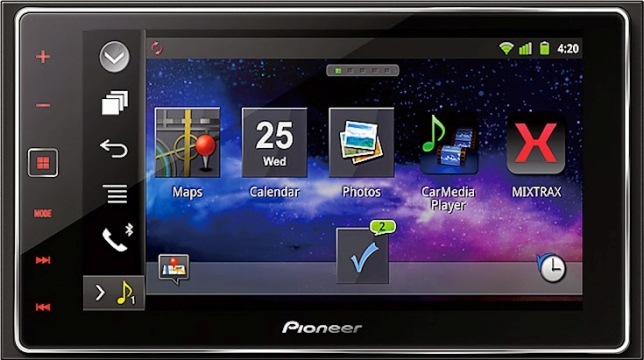

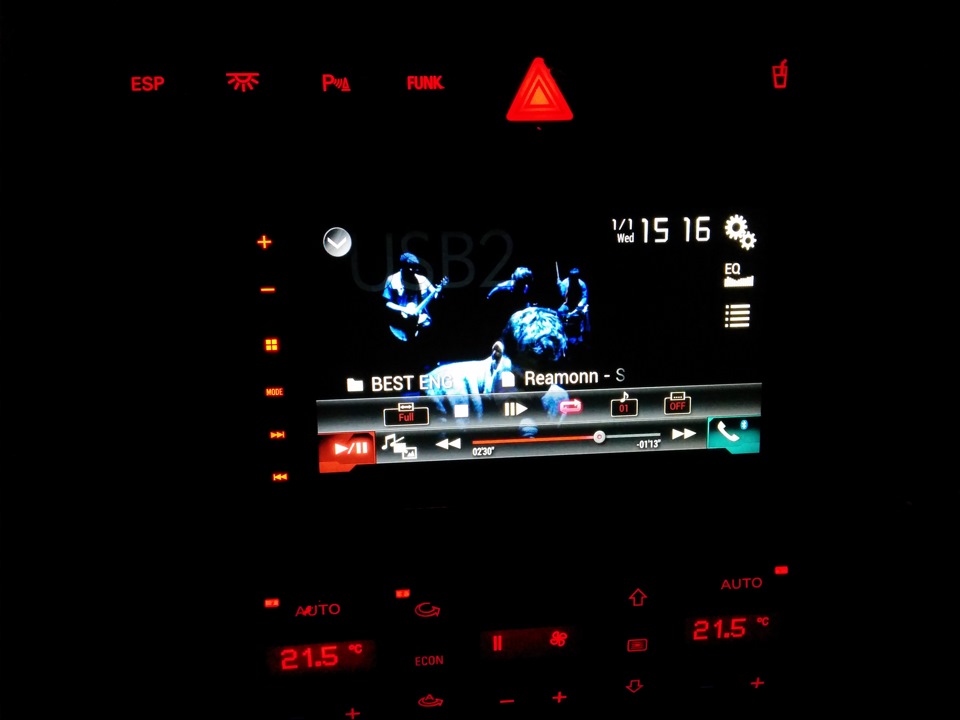

Магнитола выполнена в 2-х диновом формате и имеет WVGA емкостный сенсорный экран с диагональю 6,2 дюйма, поддержкой функции Multi-touch, смахивания и прокрутки. Экран имеет разрешение 800 x 480 и на ощупь стеклянный.
При ярком солнце экран читается достаточно, что-бы видеть на нём, что он там показывает.
Тачскрин работает быстро и без каких-либо «сюрпризов».
В общем экран по ощущениям схож с планшетом на Android и при малом разрешении не кажется отстойным.
Экран у ГУ не съёмный и не моторизованный.
Правда, забегая вперёд, скажу и о недостатках такого экрана.
Он глянцевый и все отпечатки пальцев на нёс сразу же видны, особенно в солнечную погоду. Так-же экран как пылесос притягивает к себе мелкую пыль, которой в машине довольно достаточно. Приходится его постоянно протирать салфетками.

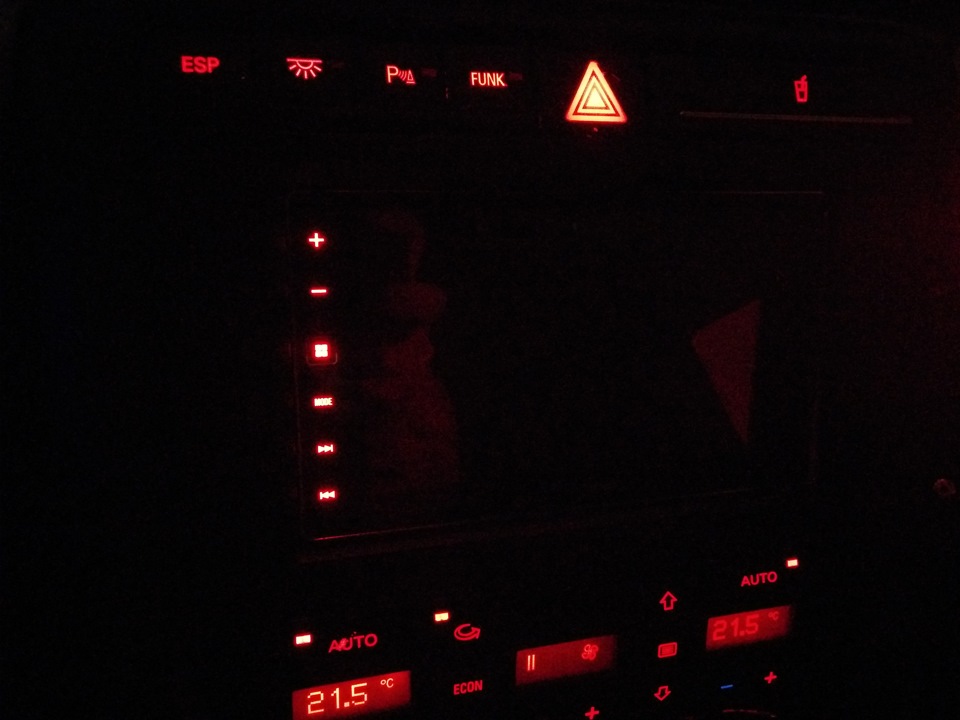

Вообще внешний вид установленного ГУ очень приятен глазу, по всему краю экрана сделана хромированная окантовка, которая придаёт устройству более благородный вид, в результате чего ГУ выглядит как планшетный компьютер на Android.

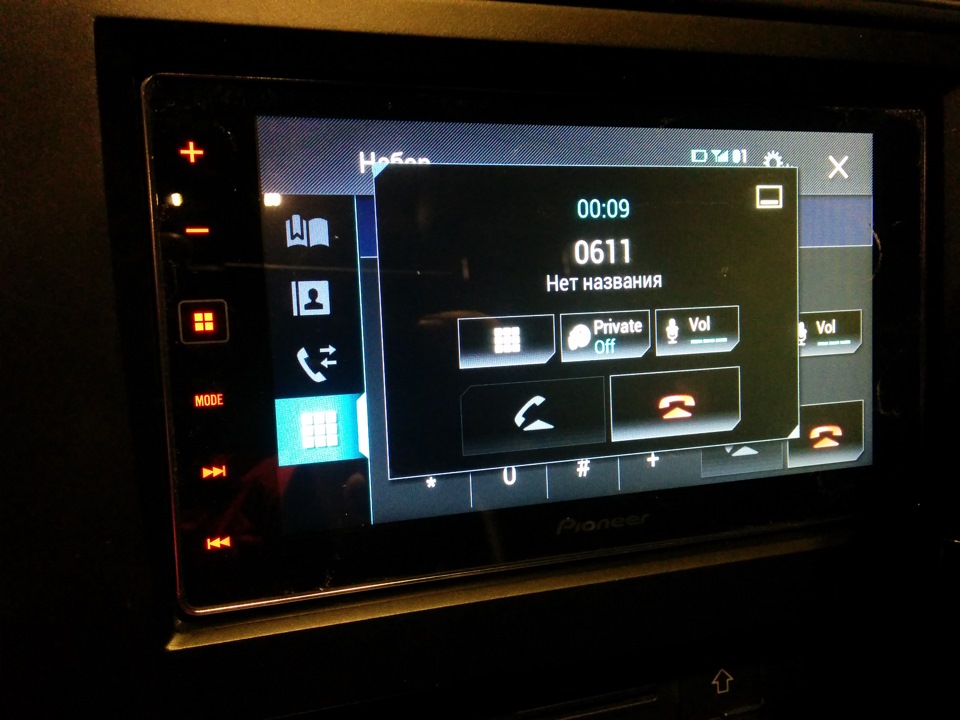

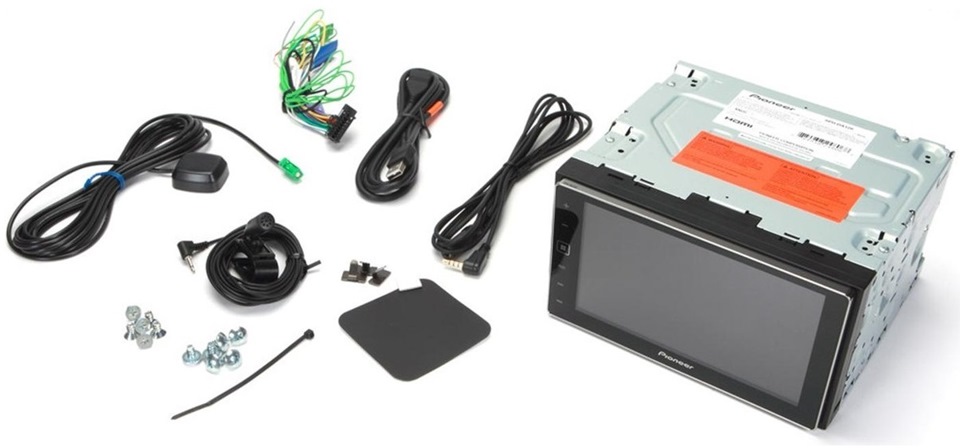

В составе магнитолы имеется функция «громкой связи» (в комплекте есть выносной проводной микрофон с удобным универсальным кронштейном, который даёт возможность закрепить микрофон на прищепке или на площадке, приклеенной на двусторонний скотч, при этом микрофон на ножке с шариком и крутится очень легко в любую нужную сторону), а так же внутри магнитолы имеется GPS приёмник, поэтому магнитола комплектуется выносной внешней GPS антенной. Магнитола синхронизирует дату и время автоматически через GPS приёмник. Кстати, в этой магнитоле появилась возможность установить 24-х часовой режим отображения часов, но дата по-прежнему отображается латинскими символами, хотя весь интерфейс, в основном, переведён на русский язык.
Так же в комплекте имеется удлинительный кабель USB.
На задней части ГУ имеются следующие разъёмы:
Разъём для подключения внешней GPS антенны (разъём зелёного цвета типа FACRA, находится в интернет под названием AVIC GPS)
Два входа USB (оба разъёма позволяют подключить внешние носители для воспроизведения с них аудио-видео файлов)
Аудио выход заднего ряда (используется при подключении отдельных экранов для пассажиров заднего ряда сидений)
RGB вход PIONEER (оригинальный многопиновый разъём PIONEER жёлтого цвета, используется для подключения внешнего навигационного блока)
Видео вход камеры заднего вида (разъём RCA-мама с коричневой вставкой), через меню настроек камеры есть возможность наложить на изображение с камеры парковочных линий с настройкой их геометрии.
Линейный выход на сабвуфер (2 разъёма RCA-мама с красной и белой вставкой — левый и правый канал)
Разъём основного жгута питания магнитолы (многопиновый чёрный разъём PIONEER)
Вход для проводного джойстика (стерео JACK 3,5 мм. для проводного пульта дистанционного управления)

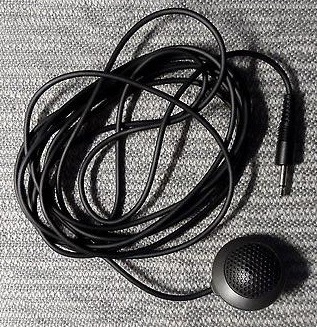

Вход AUX \ микрофона AUTO EQ (стерео JACK 3,5 мм., используется как вход AUX, для подключения внешних аудио устройств или для подключения специального микрофона с помощью которого можно настроить сцену в автоматическом режиме)
Вход внешней антенны радио (разъём-мама стандарта ISO ANT)
Вход микрофона системы HANDSFREE (моно JACK 2,5 мм., используется для подключения внешнего микрофона системы «громкой связи», встроенной в ГУ)
Хвост с линейными проводами (следующие разъёмы RCA торчат из ГУ на проводах):
●Линейный выход на фронтальные динамики (2 разъёма RCA-мама красного и белого цвета — левый и правый канал)
●Линейный выход на тыловые динамики (2 разъёма RCA-мама красного и белого цвета — левый и правый канал)
●Видео вход (разъём жёлтого цвета RCA-мама) — может использоваться для подключения второй камеры с постоянным отображением на экране ГУ, например для слежения за прицепом при дальней поездке.
●Аудио вход (2 разъёма RCA-мама красного и белого цвета — левый и правый канал)
Для бОльшей наглядности я сделал картинку с подписями разъёмов, В ИНСТРУКЦИИ К ГУ ЕЁ НЕТ!
Про внешний вид и разъёмы рассказал, теперь перейду, пожалуй, к функционалу ГУ…

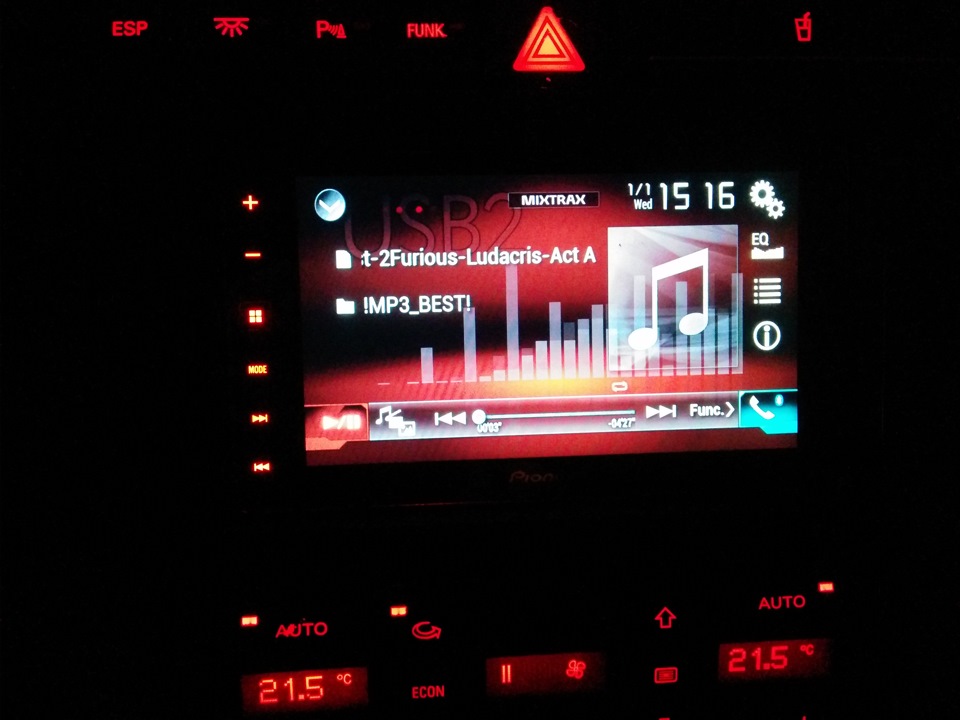

Pioneer SPH-DA120 умеет воспроизводить звук и видео из нескольких источников:
Радио AM/FM (есть возможность занести в память 3 блока по 6 ячеек любимых радиостанций)

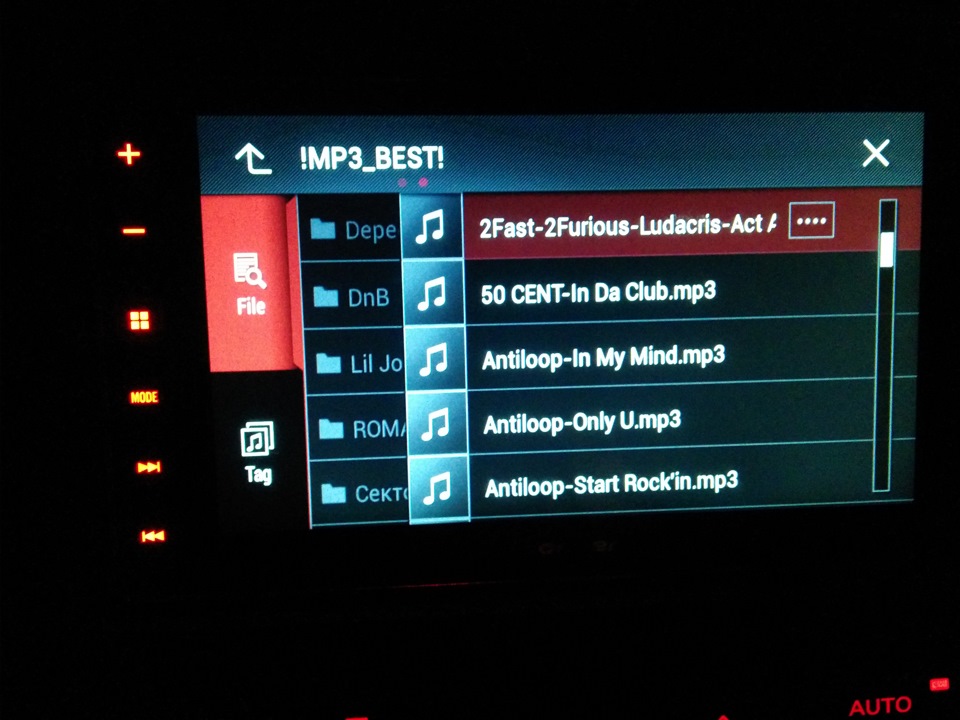

Внешний носитель USB1
WMA, MP3, ACC, WAV и !FLAC! аудиофайлы
MPEG4, WMV, H.264, DivX, DivX HomeTheatre 3.1, MKV и FLV видеофайлы
Изображения JPEG
Возможно подключить к входу APPLE устройство, совместимо с iPhone 4/4S с iOS5 / iOS6 / iOS7 и iPod touch 4th gen. с iOS5 / iOS6, а так же iPod
Внешний носитель USB2
WMA, MP3, ACC, WAV и !FLAC! аудиофайлы
MPEG4, WMV, H.264, DivX, DivX HomeTheatre 3.1, MKV и FLV видеофайлы
Изображения JPEG
Возможно подключить к входу APPLE устройство, совместимо с iPhone 4/4S с iOS5 / iOS6 / iOS7 и iPod touch 4th gen. с iOS5 / iOS6, а так же iPod
Bluetooth AUDIO
Передача звука со смартфона или телефона через канал Bluetooth по протоколу A2DP с возможностью переключения треков с помощью экрана ГУ
AUDIO AUX
Любые устройства способные передавать звук на AUX вход ГУ
HDMI
Любые устройства способные передавать контент через HDMI
так-же возможно воспроизведение контента с iPhone 5S/5C с iOS7 и iPhone 5 с iOS6 / iOS7
AV ВХОД
Любые устройства способные передавать контент на AV вход ГУ
Отдельно хочу обратить внимание, что Pioneer SPH-DA120 даёт возможность прослушивать аудио треки в отличнейшем формате FLAC, что я сразу-же оценил в полной мере!
Всем треков в формате FLAC! 😉
Так-же я обратил внимание, что эта магнитола без проблем воспроизводит все мои видео файлы, которые остались у меня на внешнем жёстком диске со времён CARPC. А ведь Pioneer AVH-Х8500BT не понимал почти половину форматов файлов!
Теперь остановлюсь на аудиофункционале…
Магнитола оснащена DSP процессором.

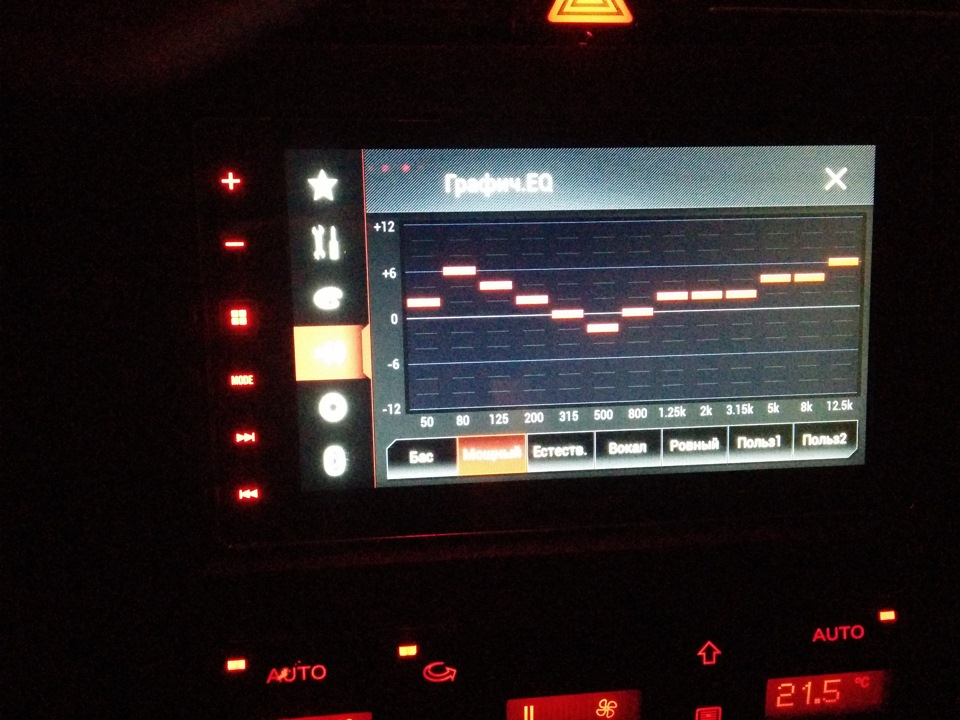

У магнитолы есть много всяческих настроек по звуку, это и Sound Retriever и графический 13-ти полосный эквалайзер и звуковые фильтры, отдельные для каждого из каналов звука, то есть на фронт, тыл и саб — раздельно (можно установить частоту среза и крутизну в децибелах), а так же есть возможность в отдельном меню выбрать предпочтение на настройку звуковой сцены (можно настроить на водителя, пассажира, передних пассажиров, задних пассажиров и выбрать все четыре кресла).

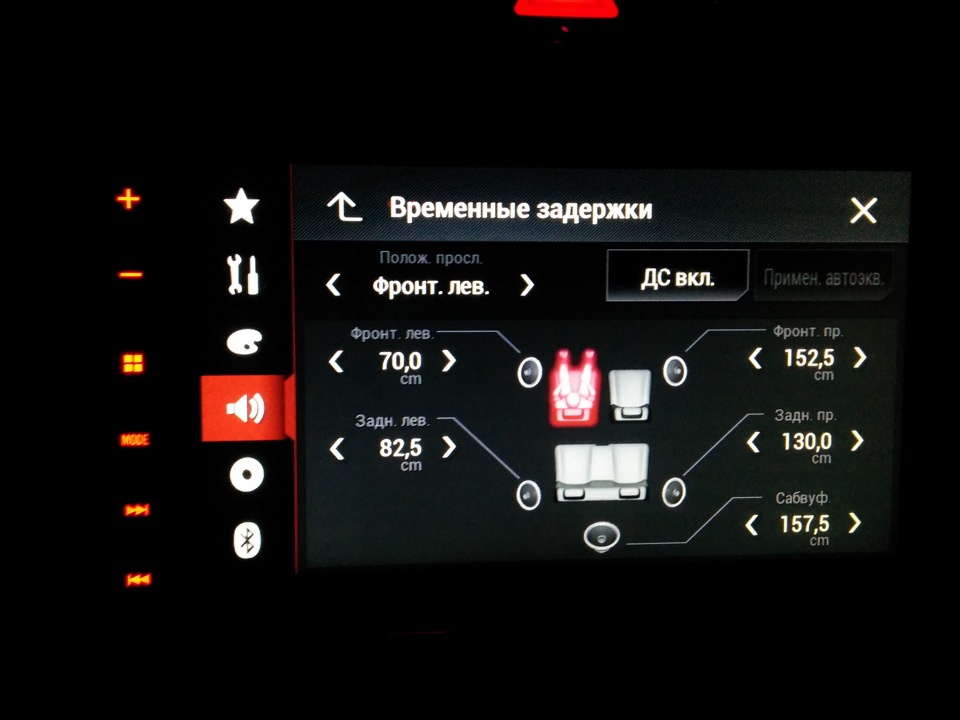

Помимо этого можно донастроить сцену с помощью меню, так называемых, задержек. В меню задержек так-же задаётся приоритетное для прослушивания кресло в салоне, а потом можно вручную указать расстояние в сантиметрах до динамиков с места, на которое настраивается сцена — результаты кручения этих настроек довольно ощутимые — сцена и правда двигается в нужную сторону!
В общем удобные функции улучшающие сцену воспроизведения.
Расскажу про один технический нюанс — при первом подключении внешнего диска к разъёму USB с большим объёмом музыкальных или видеофайлов магнитола производит некие манипуляции, она как-бы анализирует файлы на диске и из-за этого часть папок с файлами некоторое время не доступны для воспроизведения. Процесс довольно длительный, пока магнитола не покажет в верхней части экрана выбора треков надпись «формат 100%» могут быть не доступны для воспроизведения некоторые папки или файлы.
После 100% «форматирования» диска, все медиа-файлы на диске становятся доступны и воспроизводятся без проблем.
То же самое происходит, если отключить винт, дозалить на него ещё файлов и опять его подключить к ГУ, но процесс проходит в разы быстрее, т.к. магнитола обрабатывает после этого только те файлы, которые добавились на носителе.
Так же обращаю Ваше внимание на то, что отключать внешний носитель в момент воспроизведения с него медиа-файлов ЗАПРЕЩАЕТСЯ, если это делать, то возможно частичное повреждение носителя и ДАЖЕ ЕГО ПОЛНЫЙ ВЫХОД ИЗ СТРОЯ!
Для отключения внешнего носителя от ГУ следует либо выбрать альтернативный источник, например РАДИО, либо выключить ГУ перейдя на главный экран (средняя кнопка в вертикальном ряду слева от экрана), а затем нажать на главном экране кнопку «OFF».
После этого можно отключать внешний носитель от USB разъёма.
Экран можно «погасить» в любой момент нажатием кнопки «MODE», при этом подсветка кнопок, слева от экрана, продолжит работать.
Для включения экрана достаточно тапнуть по экрану.
Помимо прочих приятностей, как и в предыдущей магнитоле, в sph-da120 установлен встроенный модуль громкой связи.
По bluetooth смартфон коннектится к магнитоле, телефонная книга телефона загружается в ГУ и появляется возможность управлять процессом телефонных вызовов с экрана ГУ. Вся книга отображается как кириллицей так и латиницей, то есть косяков с отображение шрифтов нет.
Так же можно запомнить в отдельном разделе меню телефона на ГУ 6 наиболее нужных телефонов, для быстрого доступа к их вызову.
Поиск по телефонной книге можно осуществлять при помощи шкалы с буквами алфавита.
То есть если контакт начинается на букву «Ю», можно ткнуть в шкале на букву «Ю» и отобразятся все контакты, которые начинаются с буквы «Ю».
Звук с микрофона модуля громкой связи замечательный, а уровень громкости во время разговора регулируется отдельно от всех других источников. К примеру если у Вас настроена громкость входящего вызова на 15 единиц и при этом у Вас орёт музло на 30 единиц, то при входящем вызове звук во время разговора будет выставлен магнитолой на ранее настроенный уровень 15 единиц.
В момент разговора по телефону воспроизводимый трек встаёт на паузу, а после разговора снимается с паузы и продолжает воспроизводиться.
Теперь немного о совместимости со смартфонами…
Устройство позиционируется производителем как некая база для работы со смартфонами APPLE и ANDROID.
Pioneer SPH-DA120 поддерживает технологии CarPlay (подробный функционал можно изучить на сайте APPLE).
Вкратце скажу, что технология CarPlay позволяет пользователю пользоваться музыкой, телефонной книгой, смс сообщениями, функцией голосовых команд Siri® Eyes Free, навигацией и прочими приложениями, которыми ГУ даёт возможность управлять на подключенном к нему по USB смартфоне с помощью экрана ГУ, при этом приложения запускаются на самом деле на смартфоне и лишь отображаются и управляются на экране ГУ.
Также совместно со смартфонами доступна поддержка и старой технологии AppRadio Mode.
Всё, что я написал про совместную работу ГУ и APPLE смартфонов взято исключительно из инструкций и отзывов пользователей в сети интернет.
Описываю я это для более полного понимания функционала Pioneer SPH-DA120.
ПРОШУ ВАС не задавать мне вопросов по совместной работе ГУ PIONEER и смартфонов APPLE, т.к. у меня нет таких устройств и протестировать их работу я самостоятельно не могу, а значит и сказать на эту тему я тоже толком ни чего не могу.
Разумеется не обделили вниманием и платформу Android.
ГУ Pioneer SPH-DA120 способно при работе со смартфоном на Android подключенного USB кабелем и посредством технологии MirrorLink дать возможность управления некоторыми приложениями.
Для реализации этого функционала потребуется установка на смартфон приложения AppRadio, после чего становятся доступными для отображения и управления на экране магнитолы набор совместимого с приложением AppRadio ПО.
Работа тач-скрина, при этом, реализуется через подключение смартфона к ГУ через bluetooth по протоколу SPP (профиль последовательного порта).
Хочется так-же заметить, что ДАЛЕКО не все смартфоны на ANDROID поддерживают напрямую технологию MirrorLink.
В случае если смартфон не поддерживает технологию MirrorLink, но при этом может передать видео через MHL адаптер, так же возможно реализовать функционал программы AppRadio, посредством подключения смартфона к ГУ через MHL адаптер.
Всё это конечно хорошо, но при использовании программы AppRadio функционал управления смартфоном ограничен.
Что-бы получить абсолютный контроль над смартфоном, можно установить платную программу AppRadio Unchained Reloaded, после чего открываются не ограниченные возможности управления смартфоном с экрана ГУ.
Но об этом подробнее я буду писать в другой записи, связанной с подключением и эксплуатацией «свистка» под управлением ANDROID.
Теперь ещё расскажу про одну функцию, которую я давно хотел испытать.
В инструкции я вычитал, что есть возможность автоматически настроить сцену прослушивания, название функции AUTO EQ.
Для этого, как написано в инструкции, используется специальный настроечный микрофон.
На AVITO я нашёл такой микрофон от магнитолы Pioneer DEH-P88RS, с ней такой настроечный микрофон идёт в комплекте.
Правда, как выяснилось позже, на микрофоне разъём JACK 2,5 папа, а на магнитоле установлен разъём стандарта JACK 3,5 мама.
Пришлось припаять на микрофон разъём на 3,5 мм.
На Драйве я нашёл хорошее описание процедуры настройки AUTO EQ.
Отличие настройки AUTO EQ на магнитоле Pioneer SPH-DA120 заключается в том, что для подключения настроечного микрофона используется разъём AUX на задней стенке магнитолы с применением удлиняющего аудио кабеля.
На данный момент испытать функцию AUTO EQ пока не удалось, но позже, когда сделаю это, допишу в эту запись мнение об этом.
В общем вывод: магнитола Pioneer SPH-DA120 однозначно заслуживает внимания, играет довольно хорошо и функционально хорошо наполнена.
P.S. Скажу пару слов о том, что мне не очень понравилось.
Экран очень маркий и требует постоянной протирки, т.к. на нём видны отпечатки пальцев и он как пылесос моментально притягивает на себя пыль.
Алгоритм выключения магнитолы не очень удобен, для этого сначала надо выйти из режима воспроизведения источника на главный экран, затем нажать на экране сенсорную кнопку «OFF» — это не удобно!
Кнопки управления слева от экрана, на самом деле, сенсорные и на ощупь пользоваться ими не получится.
Расположение кнопок вертикально слева от экрана весьма сомнительно, пользоваться ими не удобно.
В связи с этим я планирую использовать проводной джойстик
Джойстик б\у уже приобрёл, о его использовании буду писать отдельно позже.
P.P.S. Общаясь с мастером из сервис-центра я узнал, что оказывается внутри магнитолы имеется полноценный навигационный модуль, который программно ограничен.
Он сказал, что их специалист сейчас работает над версией прошивки, которая раскроет функцию навигации и даст возможность (предположительно) иметь Навител прямо внутри магнитолы. Правда с пробками вопрос открытый, не понятно пока как реализовать передачу данных о пробках в магнитолу. Скорее всего это будет просто навигация без пробок, но прямо внутри магнитолы.
Посоветовал обратиться к ним где-то в середине лета, возможно они смогут к этому времени решить все вопросы, связанные с написанием правильной работающей с навигационным блоком прошивки.
Напоследок ещё допинформация:
Офф страничку по магнитоле на сайте PIONEER можно увидеть здесь. Там же доступна инструкция по эксплуатации.
Обсуждение на сайте 4PDA можно увидеть здесь. В теме доступна некоторая техническая информация и некоторое официальное и альтернативное ПО. Вроде как я даже видел там какой-то вариант, как избавиться от надоедливой надписи в режиме камеры заднего хода про то, что изображение может быть зеркальным.
Для тех, кто не полностью знаком с функционалом, который у меня выполняет ГУ, предлагаю ознакомиться с *Рубрикатором* по переделке автозвука Красного Геккона, в котором есть что почитать про использование музыкального и дополнительного оборудования в составе с головным устройством.
