Топливная аппаратура
Топливная аппаратура это общее название систем, снабжающих двигатель топливом. Топливная аппаратура является неотъемлемой частью автомобиля, как с бензиновым так и с дизельным двигателем. Часть механизмов топливной аппаратуры крепится непосредственно к двигателю.
Содержание
Топливная аппаратура бензиновых двигателей
Карбюратор
В настоящее время встречается только на старых машинах. В России устанавливались на легковые машины до 2005 года, а двигатели мотоциклов, бензопил, мобильных электрогенераторов оснащаются карбюраторами и в настоящее время.
Инжектор
Инжекторная система подачи топлива начала широко внедряться в автомобилестроение с середины 80-х годов, первые же образцы относятся ещё к концу 1950-х (разработки в то время велись в СССР, США, ФРГ). В настоящее время наиболее распространенная топливная аппаратура бензиновых моторов. Достоинства: высокий кпд, надёжность, но довольно низкая ремонтопригодность в домашних условиях.
Топливная аппаратура дизельных двигателей
Топливные насосы высокого давления предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент точно отмеренных порций топлива. Располагаются обычно в развале блока (для V-образных дизелей) или на боковой поверхности блока (рядные дизели). К ТНВД топливо из бака подаётся обычно дополнительным топливным насосом низкого давления (помпочка). Давление впрыска топлива создаваемое ТНВД составляет обычно 150-220 бар, в современных двигателях до 300 бар и выше.
Насос-форсунка
основная статья: Насос-форсунка
Устанавливались на некоторые дизели до 70-х годов (в США и позже). В настоящее время в развитии дизелей наблюдается тенденция к возвращению установки индивидуальных насосов топлива на каждый цилиндр.
Common Rail
Полезное
Смотреть что такое «Топливная аппаратура» в других словарях:
топливная аппаратура — Устройства и агрегаты топливной системы дизеля. [ГОСТ 15888 90] Тематики системы зажигания автомоб. двигат … Справочник технического переводчика
Топливная аппаратура — 4. Топливная аппаратура Устройства и агрегаты топливной системы дизеля Источник: ГОСТ 15888 90: Аппаратура дизелей топливная. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации
Аппаратура, топливная — Топливная аппаратура Устройства и агрегаты топливной системы дизеля см. все термины ГОСТ 15888 90. АППАРАТУРА ДИЗЕЛЕЙ ТОПЛИВНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Источник: ГОСТ 15888 90. АППАРАТУРА ДИЗЕЛЕЙ ТОПЛИВНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ … Словарь ГОСТированной лексики
топливная система — 3.10 топливная система (fuel system): Комбинация бортовой системы хранения топлива, системы подготовки топлива и батареи топливных элементов. Источник … Словарь-справочник терминов нормативно-технической документации
Топливная система высокого давления — 2. Топливная система высокого давления Часть топливной системы дизеля для нагнетания топлива в камеры сгорания дизеля Источник: ГОСТ 15888 90: Аппаратура дизелей топливная. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации
Топливная система дизеля — ОБЩИЕ ПОНЯТИЯ 1. Топливная система дизеля Совокупность устройств и агрегатов для питания дизеля топливом Источник: ГОСТ 15888 90: Аппаратура дизелей топливная. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации
Топливная система низкого давления — 3. Топливная система низкого давления Часть топливной системы дизеля для подготовки и подачи топлива к топливной системе высокого давления Источник: ГОСТ 15888 90: Аппаратура дизелей топливная. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации
ГОСТ 15888-90: Аппаратура дизелей топливная. Термины и определения — Терминология ГОСТ 15888 90: Аппаратура дизелей топливная. Термины и определения оригинал документа: 12. V образный топливный насос Vee fuel injection pump Топливный насос высокого давления с приводным валом, имеющий два ряда насосных секций, оси… … Словарь-справочник терминов нормативно-технической документации
Аккумуляторная топливная система — или система типа Common rail (англ. общая магистраль) система подачи топлива, применяемая в дизельных двигателях с непосредственным впрыскиванием топлива. В системе типа Common rail насос высокого давления нагнетает топливо под высоким… … Википедия
ГОСТ 15888-90. АППАРАТУРА ДИЗЕЛЕЙ ТОПЛИВНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ (ИСО 7876/1-84) — Аппаратура, топливная Бурт корпуса распылителя, опорный Впрыскивание Впрыскивание, двухразовое Впрыскивание топлива … Словарь ГОСТированной лексики
Почему ремонт топливной аппаратуры дизеля нужно доверять только сертифицированным сервисным центрам?

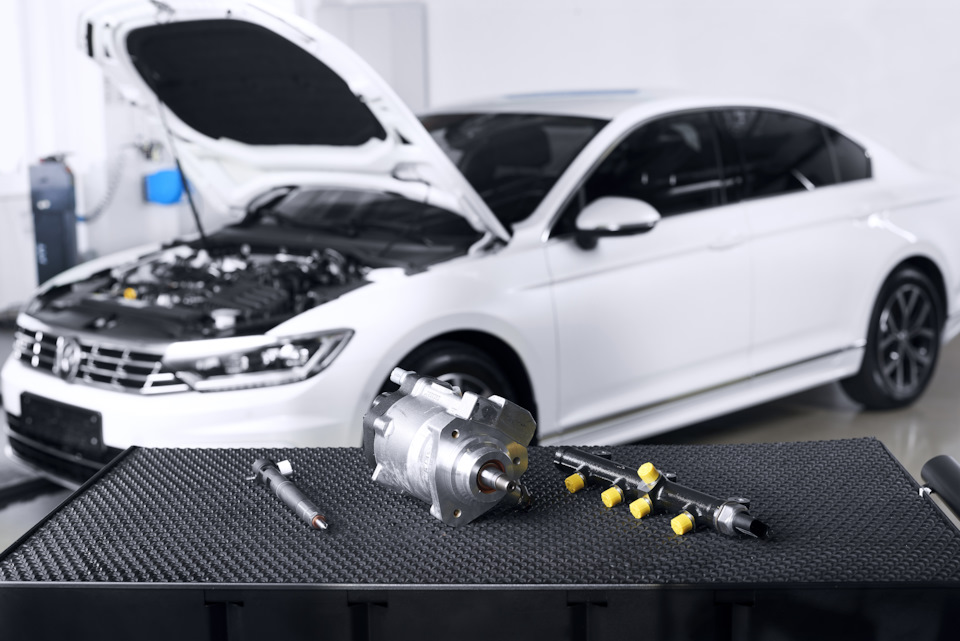

Современные дизельные двигатели легковых автомобилей, грузовиков, спецтехники оснащаются сложной системой питания, которая обеспечивает многостадийный впрыск топлива под высоким давлением. Такая прецизионная аппаратура сложна в изготовлении, непроста в настройке, требует квалифицированного подхода при ремонте. Стоит ли говорить о том, что любое вмешательство в агрегаты системы питания должно производиться в строгом соответствии с заводской технологией, а используемые при их ремонте детали должны быть оригинальными. В противном случае гарантировать работу ДВС с расчётными параметрами мощности, крутящего момента и расхода топлива не представляется возможным. Скажем больше – некорректная работа системы питания, вызванная неумелыми действиями ремонтников, может стать причиной выхода мотора из строя и необходимости проведения его дорогостоящего ремонта.
В связи с подорожанием автокомпонентов, в том числе поступающих на рынок запасных частей (Aftermarket), в последнее время заметно обострилась ситуация с проникновением на территорию России контрафакта. Поддельные запасные части не только наносят урон имиджу добросовестных производителей агрегатов дизельной топливной аппаратуры, но и приводят к существенным финансовым потерям владельцев транспортных средств, которые их приобретают. Так, российское представительство всемирно-известного производителя топливного оборудования Delphi Technologies неоднократно извещалось таможенной службой России о выявлении фактов незаконного ввоза на территорию страны узлов и агрегатов систем питания под брендом Delphi. Последний случай завоза партии контрафактных форсунок (с территории Китая) был пресечен сотрудниками Новосибирской таможни.
Как уберечь себя и свою технику от контрафактных запасных частей и опасностей, которые они с собой несут?
Фирменные сервисные центры имеют собственные склады запасных частей и полностью укомплектованы оборудованием. В его перечень входят: оригинальные стенды Hartridge, предназначенные для тестирования агрегатов топливных систем, диагностические комплексы Delphi DIAMAND, используемые, в том числе, для «прописывания» компонентов в блоке управления ДВС, специальный инструмент и приспособления.
Сотрудники Delphi Diesel Centre (DDC) проходят регулярное обучение с целью повышения квалификации и могут выполнить весь перечень работ по обслуживанию и ремонту систем питания дизельных двигателей всех типов транспортных средств и специальной техники в строгом соответствии с заводской технологией. Это гарантирует не только безупречное функционирование агрегатов, но и максимальный срок их безотказной службы.
Важно отметить, что многочисленные несертифицированные сервисные центры, которые предлагают свои услуги по ремонту топливной аппаратуры Delphi, не владеют оригинальной технологией, что, в свою очередь, не гарантирует соблюдения размерного ряда при сборке таких ответственных агрегатов как форсунки. В результате, перебранные по обходным технологиям инжекторы не будут обеспечивать требуемую цикловую подачу. Это станет причиной отклонений в работе мотора.
Кроме того, применение при ремонте агрегатов топливных систем Delphi контрафактных запасных частей или аналогов от альтернативных производителей в большинстве случаев не позволяет восстановленным агрегатам пройти стандартные тесты и вписаться в заводские нормативы по рабочим параметрам.
И, разумеется, у несертифицированных сервисных центров отсутствует оборудование, с помощью которого отремонтированным форсункам присваиваются новые коды, которые необходимо прописывать в блоке управления ДВС автомобиля для корректной работы агрегатов. Игнорирование данной операции приводит к тому, что блок управления двигателем посылает на форсунки управляющие сигналы, которые сформированы с учётом ранее выполненной коррекции. В конечном итоге, заплатив деньги неофициальному сервисному центру, клиент рискует не только нанести вред мотору, но и подвергает себя и других участников движения опасности, вызванной отказом двигателя в движении автомобиля.
Мой дорогой дизель: почему ломаются ТНВД, и как их чинят
С момента окончательной прописки дизельных моторов на легковых автомобилях не только владельцы, но и мастера с небольшой опаской смотрели на это «чудо техники». Да, выигрыш на топливе и на тяге очевиден – но что будет, если мотор сломается? Особенностью всех без исключения двигателей на тяжелом топливе является прецизионность сборки самых ответственных деталей, а также величина рабочего давления – разумеется, если мы говорим о современных моторах. Глядя на нормо-часы в сервисе, касающиеся ремонта и обслуживания топливной аппаратуры, каждый невольно задастся вопросом: «Стоит ли игра свеч?». И да, и нет.
С одной стороны, вы получаете неимоверно производительный ДВС с паровозной тягой и уменьшенным расходом, с другой – необходимость повышенного внимания к качеству топлива, более частой замене топливного фильтра и довольно большим расходам в случае необходимости ремонта или замены элементов системы. Но если первая чаша весов все же перевесила, и вы стали обладателем автомобиля «на дизеле» с системой Common Rail, то стоит посмотреть, как ремонтируются элементы этой системы. Сегодня мы выясним, как выполняется ремонт ТНВД.
Кратко об устройстве
Common Rail : это словосочетание у всех на слуху, и многие даже знают, что это такое. Говоря простым языком, это не что иное, как система впрыска дизельного топлива из общей магистрали непосредственно в цилиндр двигателя под очень высоким давлением (1 600 – 1 800 бар). Некоторые скажут: но ведь дизтопливо уже давно впрыскивается непосредственно, в чем же особенность? Ответ лежит на поверхности, в самом названии: это «единая магистраль».
Раньше, до появления Common Rail, дизтопливо под давлением, создаваемым ТНВД (топливным насосом высокого давления) отправлялось сразу к форсунке, через которую впрыскивалось в цилиндр. В новой же системе насос нагнетает топливо в топливную рампу, которая сама по себе является аккумулятором – а уже от рампы топливо по трубкам подводится к форсункам.
Благодаря подобной схеме получается, что все форсунки имеют в своем распоряжение топливо под одинаковым давлением в любое время и в любом количестве – причем давление это довольно высокое. Оно необходимо для лучшего распыления и, следовательно, смешивания топлива с воздухом, а значит, для более полного сгорания. Все это – звенья цепи, ведущей к повышению эффективности работы ДВС.
Почему нельзя было обойтись без общей топливной рампы? Чтобы ответить себе на этот вопрос, попробуйте надуть до максимального размера воздушный шарик за один присест. Если вы кит, то справитесь без проблем. Если же вы человек, то придется или очень постараться, или просто сделать несколько вдохов и выдохов. Так и здесь: систему питает небольшой насос высокого давления с малыми потерями на трение, но с возможностью накачать 1600 бар в трубку, называемую топливной рампой.
Следующий элемент в схеме – форсунки. В современных моторах они могут быть электромагнитными или пьезоэлектрическими. Вторые, к слову – последнее слово техники в дизелестроении.
Для завершения схематической картины работы Common Rail добавим, что топливо от рампы подается к форсункам, но не запирается в самой рампе, а отводится через сливной канал. По сути, топливо в системе постоянно циркулирует, но как только сигнал «приходит» на электромагнитный клапан, он «открывает» форсунку, и топливо распыляется в цилиндр. Кстати, именно об устройстве и работе форсунок мы поговорим в следующей статье.
Устройство ТНВД
Конструктивно насосы могут быть роторными или, как в нашем случае, плунжерными. Так как в наше поле зрения попал плунжерный насос, и на данный момент он более распространен, то и рассматривать мы будем различные вариации этой конструкции.
Принцип работы предельно прост: подпружиненный плунжер двигается внутри стакана, набирая и выталкивая из полости над ним дизтопливо. Перемещается плунжер благодаря кулачковому валу. Зачастую конструктивно в корпус установлено три плунжера. В полости над плунжером установлены односторонние клапаны на впуск и выпуск. В общем, насос устроен почти как сердце.
Если обратиться к деталям, то можно выделить три типа ТНВД.
Первый – «голый» насос: топливо к нему подкачивается отдельным насосом, смонтированным в баке. Второй – ТНВД с регулятором давления. И, наконец, третий – на котором установлен и подкачивающий насос, и регулятор давления, который в случае необходимости сбрасывает топливо под избыточным давлением в «обратку».
Существуют также небольшие отличия и в конструкции плунжеров. Для наглядности мы разбирали и ремонтировали ТНВД с плунжером, перемещающимся в стакане, который можно извлечь из корпуса и заменить в сборе. Однако есть и конструкции, в которых сам корпус исполняет роль стакана. В принципе, о механике здесь больше ничего и не скажешь – она простейшая.
Что может поломаться?
Первый и чуть ли не единственный враг всех деталей топливной аппаратуры дизельного двигателя – вода. Не исключение здесь и ТНВД с прецизионной подгонкой пары плунжер-стакан и клапанами. Помните статью про дизельный фильтр-отстойник с краном для слива воды? Так вот если не следить за водой в отстойнике, то в один момент ваш автомобиль потеряет тягу «на низах», а может и во всем диапазоне оборотов – как повезет. Впрочем, справедливости ради нужно сказать, что зачастую качество нашего дизтоплива оставляет желать лучшего, потому даже если каждый день сливать воду из отстойника, но при этом заправляться на подозрительных станциях – результат будет такой же.
Еще один момент, который нужно выделить в самом начале: ни в коем случае нельзя давать работать ТНВД «на сухую» – иными словами, надо исключить пуск двигателя без прокачки топливной системы. ТНВД смазывается топливом, а работа без смазки «приговорит» его в считанные минуты.
Любая поломка ТНВД так или иначе связана с коррозией или попаданием посторонних частиц на рабочие поверхности. Именно она может стать причиной подклинившего плунжера или односторонних клапанов. К поломкам также можно отнести износ втулок вала в передней крышке корпуса ТНВД. Не редкость – износ сальника вала. Но втулки и сальник – просто мелочи по сравнению с коррозией.
Конечно, в предыдущем абзаце упомянуты не все возможные поломки. Могут, например, порваться и уплотнительные кольца крышек корпуса или фланца (в зависимости от конструкции) – но это обычно случается только в процессе разборки. Выйти из строя может регулятор давления – как его электрическая, так и механическая часть. Этим список потенциальных неисправностей, пожалуй, можно завершить.
Зато по топливоподкачивающему насосу вопросов обычно не возникает, так как там ломаться попросту нечему. Он являет собой обычный шестеренный насос внешнего зацепления – такой же, как масляный насос на Жигулях.
Начало
В любом уважающем себя и клиента сервисе перед тем, как лезть в «железо», выполняют компьютерную диагностику двигателя и его систем. Благодаря ей можно локализовать поломку – вернее, приблизительно понять, кто именно стал виновником неправильной работы двигателя. Окончательно убедившись, что это ТНВД, его направляют в ремонтный цех.
Здесь первым делом насос устанавливают на специальный диагностический стенд и подключают к нему все необходимые трубки. Выбрав в меню по номеру детали искомый набор букв и цифр, запускают процесс диагностики. Самое удобное здесь то, что работа стенда построена на системе подсказок. Выполняя заданную программу диагностики, мастер видит результаты испытания в реальном времени и на их основании делает выводы.
Устройство топливной системы дизельного двигателя
Дизельные двигатели изначально имели ярко выраженное «тракторное происхождение», и до сих пор поэтому ассоциируются у многих с шумностью, «львиным рычанием», повышенными показателями вибрации и детонации. Но это явно устаревшее представление. Современные дизели, благодаря применению новых автоматических систем управления и подкорректированным принципам работы топливной системы, в значительной степени избавились от пресловутых дрожи и звука. Сохранив при этом свои лучшие качества – мощную тягу и экономичность. Как эволюционировала, вместе с дизельным мотором, его топливная система, и что она из себя представляет на данный момент, рассмотрим в этой статье.
О конструктивных особенностях дизелей, в сравнении с бензомоторами
И дизель, и бензиновый мотор являются двигателями внутреннего сгорания. В глобальном смысле, по своей конструкции дизель не отличается от бензомотора: и там, и здесь – цилиндры, поршни и шатуны в них. Однако в дизелях степень сжатия гораздо выше (19-24 единицы, а у бензинового – 9-11). Потому и все детали, и клапаны в значительной степени усилены (чтобы противостоять намного более высоким нагрузкам). Потому и вес, и габариты дизельного мотора гораздо более внушительны, чем бензинового.
Главное же различие состоит в способах формирования топливно/воздушной смеси, её воспламенения и сгорания. В бензиновых моторах смесь топлива с воздухом формируется во впускной системе, а воспламеняется она от искры свечи зажигания. В дизельных же моторах горючее и воздух подаются в рабочие полости цилиндров по отдельности. Сначала воздух. Он накаляется до семи-восьми сотен градусов и сжимается. Когда затем в камеру сгорания под большим давлением впрыскивается топливо, то оно самовоспламеняется, практически мгновенно.
Таким образом, искры никакой не требуется. А свечи накаливания, которые установлены в цилиндрической головке представляют собой нагревательные элементы, типа паяльника, и предназначены они для быстрого обогрева воздуха в камере сгорания, покуда мотор ещё не прогрелся. Это называется системой предпускового подогрева.
Когда включается зажигание, свечи накаливания за несколько мгновений разогреваются до 800-900 градусов, прогревая воздух и обеспечивая процесс самовоспламенения. Сигналы о работе данной системы подаёт водителю контрольная лампа. Электропитание снимается со свечей в автоматическом режиме, спустя 15-20 секунд после запуска непрогретого двигателя, когда его устойчивая и стабильная работа уже вполне обеспечена. Решающая же роль в обеспечении подобных показателей работы мотора принадлежит его топливной системе, об устройстве которой и пойдёт речь.
Принцип и общая схема работы топливной системы
Последовательность работы топливной системы дизельного двигателя следующая. Солярка закачивается из топливного бака при помощи топливоподкачивающего насоса (шестерёнчатого, либо помпового типа), а после фильтрации она подаётся топливным насосом высокого давления (ТНВД) на форсунки. Топливо после закачки из бака проходит сначала через фильтр грубой очистки, избавляясь от крупных включений. Далее, уже непосредственно перед топливным насосом высокого давления – сквозь фильтр тонкой очистки. В связке с ТНВД работают форсунки, через которые солярка в распылённом состоянии и впрыскивается в цилиндры.
Схему топливной системы дизельного двигателя двигателя можно не условно, а вполне чётко разделить на два отсека: высокого давления и низкого. На участке низкого давления осуществляется предварительная подготовка, фильтрация топливной смеси, перед его отправкой в отдел высокого давления. Отсек высокого давления, в свою очередь, дорабатывает смесь до конца и переводит её в рабочую камеру.
Основная функция топливной системы, описание её работы
Предназначение топливной системы дизельного двигателя состоит в том, чтобы подавать в цилиндры чётко отмеренный объём дизтоплива, в конкретный момент времени и под определённым давлением. Поэтому, из-за необходимости обеспечения постоянно высокого давления, а также за счёт высоких требований к точности работы, топливная система дизельного двигателя будет посложнее в конструкции, чем у бензинового, и достаточно дорого стоит.
Теперь попробуем представить себе бесперебойную работу топливной системы в поэтапном режиме, а для этого разберём по порядку отдельные её составные части. Итак, топливный бак служит для размещения солярки и обеспечения бесперебойной её подачи в систему. Эту функцию выполняют трубопроводы. Вначале топливоподкачивающий насос высасывает из бака горючее и через фильтры подаёт его в распределительную магистраль низкого давления. При этом в системе поддерживается стабильное давление в три атмосферы. Топливо дважды проходит фильтрацию, проходя через фильтры грубой и тонкой очистки.
В задачу топливных фильтров входит контроль за чистотой горючего и избавлением его от возможных посторонних примесей – от частичек грязи, воды, песчинок. Прошли те времена, когда дизели были весьма непритязательными к качеству топлива. Современные дизельные моторы требуют очень чистой солярки для сохранения достойных показателей своей работы. Чистота горючего сейчас – одно из основных и непременных условий эффективной работы двигателя. Топливо подаётся только в том случае, если в системе нет воздуха.
После фильтрации солярка попадает в магистраль высокого давления. Эта часть топливной системы обеспечивает подачу и впрыскивание необходимого количества топлива в цилиндры двигателя в определённые моменты. Топливный насос высокого давления, в соответствии с порядком работы цилиндров, по топливопроводам высокого давления подаёт солярку к форсункам.
Форсунки, размещённые в головках цилиндров, впрыскивают и распыляют горючее в камеры сгорания двигателя. Так как топливоподкачиваюший насос постоянно подаёт топливному насосу высокого давления топлива «с запасом», то есть несколько больше, чем нужно, то его избыток, а с ним – и попавший в систему воздух, по специальным дренажным трубопроводам, отводится обратно в бак.
Для обеспечения синхронного впрыска горючего устроена специальная топливная рамка, к которой и подсоединяются форсунки. Они своими головками находятся во впускной трубе и распыляют топливо, сразу же в момент его подачи.
Да, нажимая на педаль, водитель или механизатор уже не увеличивает этим непосредственную подачу топлива, как это было в карбюраторных движках прошлых лет. А только изменяет тем самым программы работы регуляторов, которые уже сами варьируют объём единовременной подачи горючего, по строго определённым зависимостям от числа оборотов, давления наддува, от положения рычага регулятора и т.п.
Главные составные части топливной системы дизельного двигателя
Итак, помимо топливного бака и магистральных топливопроводов, с которыми всё более или менее ясно, основными составными частями топливной системы дизельного мотора являются: топливоподкачивающий насос, фильтры грубой и тонкой очистки горючего, топливный насос высокого давления (ТНВД) и форсунки.
Топливоподкачивающий насос
Устройство подкачивающего насоса дизельного топлива довольно несложное. Оно представляет собою две находящиеся в постоянном зацеплении шестерни. Когда происходит процесс вращения, зубья этих шестерней выполняют функцию лопастей, создавая и поддерживая ток горючего по направлению к ТНВД. Главным же действующим элементом подкачивающего насоса, который и непосредственно нагнетает топливо, является поршень. Как уже было отмечено, производительность топливоподкачивающего насоса устроена превышающей производительность насоса высокого давления, поэтому и оборудованы специальные топливопроводы для слива излишков обратно в топливный бак.
Топливный насос высокого давления
ТНВД предназначается для подачи топлива к форсункам под давлением, в соответствии со строго определенной программой, в зависимости от заданных режимов работы двигателя и от управляющих действий водителя. По своей сути, современный всережимный ТНВД совмещает в себе функции сложной системы автоматического управления работой двигателя и, в то же время, главного исполнительного механизма, реагирующего на команды шофера.
Далее: по всей длине насоса, во внутренней его полости, расположен вращающийся вал, снабжённый специальными кулачками. Этот вал ТНВД получает энергию вращения от распределительного вала двигателя. Его кулачки при движении воздействуют на толкатели, которые, в свою очередь, и стимулируют нагнетающую работу поршня-плунжера. При своём продвижении вверх этот плунжер создаёт высокое давление топлива внутри цилиндра. Сила этого давления и выталкивает горючее, которое направляется по топливной магистрали к форсункам.
Внутри корпуса, или гильзы, топливного насоса высокого давления расположен плунжер, иначе – специальный поршень, обладающий диаметром, значительно меньшим, чем его длина. Это называется плунжерной парой. Её детали притёрты друг к другу таким образом, что зазор не превышает 4-х мкм.
Поскольку работа дизеля в разных режимах и на разных оборотах требует, соответственно, и разного количества горючего, устройство плунжера было немного изменено: по его поверхности «пустили» специальную спиральную выточку, позволяющую менять величину активного хода при помощи механизма поворота плунжеров.
Это сделано было для того, чтобы плунжер мог не только нагнетать топливо под давлением по направлению к форсункам, но и регулировать количество, объём этой подачи. Для этого служит подвижная часть плунжера, которая, в зависимости от изменения параметров, может открывать или закрывать канавки внутри него. Данная подвижная часть соединена с педалью «газа» в кабине механизатора.
В зависимости от того, каков угол поворота плунжера, устанавливается и соответствующая степень открытия каналов прохождения топлива, и его непосредственное количество, подаваемое на форсунки.
Форсунки
Другой важнейший элемент топливной системы дизельного двигателя – это форсунки, на каждом из его цилиндров. Они, совместно с ТНВД, обеспечивают подачу строго дозированного количества топлива в камеры сгорания. Регулировки давления открытия форсунки формируют рабочее давление в топливной системе, а типы распылителей определяют форму факела топлива, которая имеет важное значение для активизации процессов самовоспламенения и сгорания. В современных дизельных моторах обычно применяются форсунки двух типов: со шрифтовым, или с многодырчатым распределителем.
Форсункам на двигателе приходится работать в очень тяжёлых условиях: игла распылителя совершает возвратно/поступательные движения с частотою в половину меньшей, чем обороты двигателя, и при этом распылитель всё время непосредственно контактирует с камерой сгорания. Поэтому распылитель форсунки изготавливается из специальных, высоко-жаропрочных сплавов, делается с особой точностью и является прецизионным элементом.
Распределитель форсунок выполняет функцию равномерного поступления топлива в камеры сгорания и наиболее эффективное его воспламенение. Чем более мелко распыляется топливная смесь, тем устойчивее, в целом, получается работа силового агрегата. Не менее важный фактор – это равномерность распыления горючего, во всех возможных направлениях. Современные форсунки производятся с многочисленными мельчайшими отверстиями, как раз для того, чтобы распыление топливной смеси происходило во всех направлениях, и в равномерном режиме.
Кроме того, работа форсунок поддерживает следующие процессы, с которыми напрямую связана эффективная работа двигателя:
Форсунки бывают с механическим, либо с электромагнитным управлением. В обычных форсунках открытие отверстия распылителя связано с тем давлением, которое имеется на тот момент в топливной магистрали. Отверстие форсунки перекрывается иглой, соединённой со специальным поршнем вверху форсунки. Пока давления нет, игла перекрывает выход топлива через отверстие распылителя. Когда происходит поступление топлива под давлением, поршень перемещается вверх и тянет за собою иглу. Отверстие раскрывается, и распыление начинается.
На эти электромагнитные элементы форсунок поступают сигналы от электронного бока управления (ЭБУ), который, в соответствии с информацией от целого ряда датчиков, подаёт ту или иную команду на установку нужной степени распыления.
Несколько слов о системе «КоммонРэйл»
Говоря о топливной системе современных дизельных двигателей, нельзя не упомянуть такую её модификацию, как «Аккумуляторная топливная система CommonRail» («Общая рамка», или «Общая магистраль» в переводе с английского). Она проявляет очень хорошие показатели экономичности и эффективности, и вполне заслуженно завоёвывает всё большую популярность. В первую очередь – на дизельных двигателях коммерческого автотранспорта, разумеется.
В ней также используется ТНВД, подающий горючее в напорную магистраль, которая играет роль аккумулятора давления. Электронный блок управления регулирует производительность насоса, для поддержания необходимого давления в магистрали по мере расхода топлива.
В «КоммонРэйл» управляемые электроникой электрогидравлические форсунки с электромагнитным или пьезоэлектрическим приводом управляющих клапанов впрыскивают выверенные дозы дизельного топлива под высоким давлением в рабочие полости цилиндров.
Компьютерная система управления подачей горючего позволяет впрыскивать его в камеры сгорания цилиндров максимально точно дозированными дозами. Сначала впрыскивается микроскопическая, всего лишь в районе миллиграмма, порция, которая своим сгоранием накаляет температуру в камере, а за ней следует основной «заряд». Как результат – дизельные двигатели, оснащённые системой «КоммонРэйл», показывают лучшую экономичность (до 20 процентов). Доля новых дизельных двигателей, оснащённых системой «CommonRail», год от года неуклонно растёт.
Заключение
В целом, именно усовершенствованиям, которым подверглась топливная система дизельных двигателей в наше время, значительно укрепили позиции дизельных двигателей на рынке и в экономике. Дизели стали более экономичными и менее шумными, чем были прежде, а потому завоёвывают всё больше сегментов своего непосредственного применения на рынке.
