Электроника ВМ-12
Из Википедии — свободной энциклопедии
Электроника ВМ-12 — первый советский бытовой кассетный видеомагнитофон формата VHS.
Прототип видеомагнитофона имел название «Видео-82». [2] [3]
Выпускали ВМ-12 с 1982 [ источник не указан 1544 дня ] по 1995 год в НПО «Электроника» (Воронеж) и «Позитрон» (Ленинград), заводы «Видеофон» (Воронеж), «Спектр» [4] (Новгород), «Завод имени 24 партийного съезда» ныне «Трансвит» (Новгород) и «Тантал» (Саратов). Отдельные узлы и детали видеомагнитофона изготовляли в разных городах, например механику лентопротяжного механизма делали на «Тантале», видеоголовки — на заводе «Феррит», корпуса — в Белгороде. Применялся принцип производственной кооперации, а впоследствии — бартер.
Первоначально видеомагнитофон производился с двумя вариантами передней панели корпуса и широкими горизонтальными кнопками управления режимами и темной полупрозрачной вставкой на лицевой панели как на японском (самые ранние выпуски) и с такой же вставкой на всю лицевую панель и цветными обозначениями режимов работы. Позже — с узкими чёрными вертикальными кнопками управления режимами работы. В этом варианте выпускался в серо-серебристой окраске корпуса разных цветовых оттенков (т. н. «классический» вариант ВМ-12), тёмно-серой (ближе к чёрному), коричневой, а позже без покраски, из чёрного АБС пластика, реже белого, жёлтого и других цветов.
Видеомагнитофон имел вертикальную (т. н. контейнерную) загрузку видеокассеты, восьмиканальный тюнер с БВТП на потенциометрах, цифровые часы с таймером (4 программы, 14 суток), механический счётчик расхода ленты. При копировании прототипа дело доходило до курьёзов — например, в копии ВЛИ часов неделя начиналась с воскресенья, а не с понедельника — как в англоязычных странах, хотя все надписи на маске индикатора перевели на русский. [ источник не указан 1490 дней ]
Как это было… Видеомагнитофоны в СССР
Поговорим о видеомагнитофонах!
Иметь свой видеомагнитофон я мечтал с тех пор когда в далёком уже 1984 году, впервые увидел «Электроника ВМ-12», он продавался в магазине с одноимённым названием «Электроника» города Воронежа и стоил баснословных (по тем временам) 1200 руб., тогда же впервые увидел и VHS кассеты с записанным фильмом «Адъютант его превосходительства» по 300 руб. за кассету!
До исполнения мечты в реальность оставалось ещё долгих 12 лет! Счастливым обладателем видеомагнитофона я стал лишь в 1996 году и был это 4-х головочный Японский «SHARP MA 441»! Как же я был тогда счастлив.
Но мы отвлеклись от темы «Видеомагнитофоны в СССР»…
Прошу прощения что многое взято из интернета, но сами понимаете, что вся информация из него!
В середине 70-х во всём цивилизованном мире стал набирать популярность формат VHS, наступала эра кассетных видеомагнитофонов. СССР тоже считал себя передовой державой, поэтому старался не отставать от вражеских капиталистических инноваций, но как обычно отставал почти на десятилетие. В 1984 первым массовым советским устройством формата VHS стала знаменитая «Электроника-ВМ-12», нагло скопированная с японского «Panasonic NV-2000» образца 1975 года.
Несмотря на высокую стоимость (1200 рублей при средней зарплате по стране в районе сотни), магнитофон тут же стал дефицитом. Даже в крупных городах ВМ-12 приходилось заказывать заранее, оставляя в магазине открытку с обратным адресом. Что прикольно, видеокассеты формата VHS тоже были дефицитом. В паспорте ВМ на 13-й странице печатались отрывные талоны на их покупку.
К тому времени многие стали понимать, что телевизор и видеокамера — совсем необязательные источники записи. В СССР стали проникать кассеты с западными боевиками и порнухой. Появление последней породило легенду, будто КГБшники специально отключают свет в домах, чтобы потом ходить по квартирам и арестовывать любителей запретной эротики (дескать, при отключении света кассета остается внутри, и нарушителей можно брать тепленькими).
Кстати, то, что тогда разгуливало по рукам, трудно назвать порнухой. Реальный хардкор был дефицитом. Простые смертные довольствовались эротическим ширпотребом в духе «Греческой смоковницы» или «А ну-ка, девочка, разденься». Даже «Мальчишник» с Томом Хэнксом относился к жанру эротики, а не комедии!
Вместе с подпольными и не очень кассетами потихоньку завозилась видеотехника Sharp, JVC, Philips, Funai, Hitachi, Akai, Panasonic, Sony и т.п. Цена импортной аппаратуры была заоблачной, а подключение к уродливым советским теликам — геморным и эстетически бессмысленным, поэтому основная масса новоиспеченных видеолюбителей всё же предпочитала отечественную «Электронику».
С подключением ВМ-12 тоже не обходилось без танцев с бубном. Отечественные телевизоры того времени работали в системе SECAM, а кассеты с вкусняшками, что добывали тогдашние видеопираты, обычно записывались в цветовой системе РАL.
Смотреть РАL-кассету через SECAM-ящик можно, но грустно: изображение будет черно-белым. И находились кулибины, которые вручную паяли модули РАL/SECAM, а позже налаживали их поточное производство. В 90-х, когда в страну хлынул поток недорогих корейских ВМ Daewoo, GoldStar и Samsung, каста телемастеров жила припеваючи.

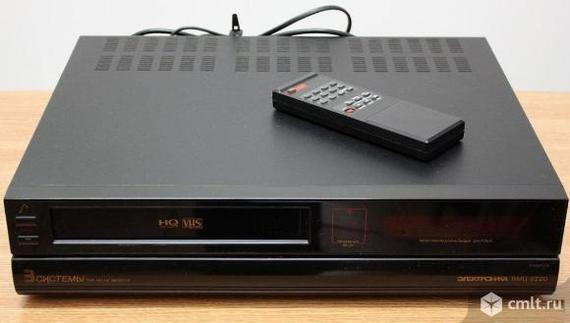

Кстати, о Samsung’ах. В 1987 вышла «Электроника-ВМЦ-8220»
— по сути это был Samsung VX-8220, только с русскими буквами.
Стоило такое чудо 3000 рублей, и это чудо было с пультом! Владеть ВМЦ-8220 было настолько же круто, как курить кишинёвское «Мальборо».
Годом позже появилась «Электроника-ВМ-15», но в массовое производство не пошла.
Чуть более лучшая судьба была уготована для «Электроники-ВМ-18», выпущенной в 1989 году на саратовском заводе «Тантал». ВМ-18 считалась официальной преемницей ВМ-12.
В 1991-м саратовцы слегка изменили ТТХ и сделали все надписи на английском, после чего модель стала называться ВМ-32, а в народе — просто «Тантал». «Электроника-ВМ-32-TANTAL» стала последней массовой моделью отечественных видеомагнитофонов.
В том же году СССР развалился, но «Электроники» еще долго продолжали пыхтеть в душных видеозалах, знакомя нас со Шварцом, Сталонне и Джеки Чаном.
Комментарии 50
Что за модуль сопряжения был у ВМ-12? Говорят, не все советские телики шли с гнездом видака…
Видак это супер! Когда в школе учился, если заболею то весь день видак смотрел, фильмы и мультики, потом только фильмы))) У нас в семье видак появился в 1989 году, мне 2 года было, а мы жили ещё тогда в комуналке, так постоянно соседи у нас собирались в комнате что бы фильмец какой нибудь поглазеть, друзья родителей часто приходили в гости))) Видик был фирмы Orion, только это был не видеоплеер, а полноценный видеомагнитофон, с обязательной функцией записи, да ещё и с видеотюнером. Видеотюнер в нём играл отдельную роль. Во первых можно было ставить запись по таймеру на определённое время и не включать телевизор. А во вторых, можно было смотреть телевизор через тюнер видика, то есть использовался приёмник видика, а не телевизора, а телевизор при этом как бы только воспроизводил изображение и звук, вроде бы оно и не нужно, но это сейчас, а вот тогда, когда видик был подключен к телевизору «Рубин», то это было очень полезно и нужно, так как изображение принимаемое тюнером было более чёткое и более лучшего качества, но самое главное можно было переключать каналы с пульта дистанционного управления.
Помню отец брал у кого то ещё один видик, подключал два видика друг к другу и записывал запись с кассеты на кассету.
Прикрепляю фото видака который у нас был или даже до сих пор у родителей на антресоле где то лежит, ломался он кстати всего 2 раза, первый раз не помню по какой причине, а второй раз в 2003-м году, ремонтировал его я, заменил пасик, почистил головку, смазал механизмы и перепаял 3 электролитических конденсатора в блоке питания(не зря всё же на радиоэлектронщика в технаре учился))) ).Хотя к тому времени уже появился DVD-плеер, и видак использовался всё реже и реже, хотя оставался стоять рядом с телевизором, а уже к 2005-му году я оцифровал все имеющиеся видеокассеты, закатал на DVD диски и флешки(а потом и на съемный HDD) для родительского архива, после чего видик где то год ещё был просто предметом интерьера, а потом его убрали. Кстати вспомнил вот, последний фильм который я записал на видаке с телека, это был Брат-2 в 2002 году)))
Электроника ВМ-12 — первый советский бытовой кассетный видеомагнитофон формата VHS.
Разработан на основе видеомагнитофона японского производства «Panasonic NV-2000». Оборудование для производства отдельных узлов и деталей было закуплено в Японии. Созданы специализированные микросхемы серии КР1005, аналогичные оригинальным японским, освоено множество не производившихся до этого в СССР радиокомпонентов. В ВМ-12 применён переработанный в приёмо-передающее устройство (ППУ) тюнер телепрограмм от переносных цветных телевизоров«Электроника Ц-431», выпускавшихся в НПО «Позитрон» в Ленинграде.
Прототип видеомагнитофона имел название «Видео-82».[2][3]
Видеомагнитофон имел вертикальную (т. н. контейнерную) загрузку видеокассеты, восьмиканальный тюнер с БВТП на потенциометрах, цифровые часы с таймером (4 программы, 14 суток), механический счётчик расхода ленты. При копировании прототипа дело доходило до курьёзов — так, например, полностью скопировали вакуумный люминесцентный индикатор часов, но неделя начиналась с воскресенья, а не с понедельника — у англоязычных стран это именно так, хотя дни недели и другие надписи перевели на русский.]
Хотя стоил этот видеомагнитофон весьма недёшево — 1200 рублей, он, как и многие товары в СССР, был дефицитным. Чтобы его приобрести, нужно было долгое время ожидать своей очереди. Следует отметить, что себестоимость видеомагнитофона была выше его розничной цены, и его производство дотировалось государством, будучи убыточным. Чтобы снизить себестоимость, конструкция ВМ-12 постоянно совершенствовалась и упрощалась. Претерпели изменения все блоки и даже корпус, который перестали красить, а просто стали прессовать из пластмассы чёрного, а позднее и других цветов. В 1988 году видеомагнитофон перестал быть убыточным изделием.
Почему «Электроника ВМ-12» считался лучшим видеомагнитофоном в СССР
Видеомагнитофоны в Советском Союзе появились в начале восьмидесятых годов и стали настоящим хитом.
На таком устройстве можно было записывать телепрограммы на кассеты и впоследствии воспроизводить записанное. Поэтому я хочу рассказать о лучшем видеомагнитофоне того времени (по мнению многих и меня в частности) — Электроника ВМ-12.
Данное устройство было первым в Советском Союзе с форматом VHS. Основной для разработки нашего видика стал японский Panasonic NV-2000, который тоже был хитом того времени.
Более того, техника для создания некоторых компонентов была куплена именно в Японии.
В целом производство было довольно необычным для Советского Союза, так как было освоено множество радиокомпонентов, с которыми до этого не приходилось работать. А еще в видеомагнитофоне есть тюнер от телевизоров Электроника Ц-431.
Выпуск видеомагнитофона начался в 1982 году и продолжался вплоть до 1995 года. Техника производилась на: НПО «Электроника» в Воронеже, «Позитрон» в Ленинграде, воронежском заводе «Видеофон» и новгородском «Спектр».
Сначала устройство создавалось с парой вариаций передней панели корпуса и широкими горизонтальными клавишами, а также с черной вставкой на передней стороне и цветными метками для профилей работы. Через некоторое время появились черные узкие клавиши, расположенные вертикально. Данная вариация была выполнена в серо-серебристом, темно-сером и коричневом цвете корпуса.
Интересно то, что при копировании некоторых возможностей прототипа Панасоника, возникали забавные ситуации. Так неделя начиналась с воскресенья, а не понедельника, потому что осталась конфигурация для западных стран.
Еще один интересный факт — несмотря на солидную стоимость, производство Электроника ВМ-12 являлось убыточным для Советского Союза.
Так себестоимость была больше, чем цена реализации. Электроника ВМ-12 стоила 1200 рублей, чтобы в то время было огромной суммой. А чтобы купить устройство, нужно было долго стоять в очереди.
Также в СССР был дефицит чистых кассет, на которые можно было записывать телепрограммы. Поэтому видеомагнитофон продавался с несколькими талонами, по которым можно было получить несколько кассет.
Помимо стандартных возможностей записи программ с ТВ, на Электроника ВМ-12 можно было записывать видео с внешнего источника, например, видеокамеры.
Основные технические характеристики:
частота полей — 50 Гц;
разрешение по яркостному каналу не менее 240;
цветное изображение PAL и SECAM;
уровень помех не менее 38 дБ;
полоса звуковых частот для воспроизведения — от 100 до 8000 Гц;
максимальная скорость перемотки — 7 мин.
К началу 1992 года производство видеомагнитофона существенно сократилось. Так продолжалось еще 3 года, пока модель полностью не сняли с производства.
Главной причиной было то, что Электроника ВМ-12 сильно устарела. Также в этот период начали поступать импортные товары, в том числе и видеомагнитофоны, которые были значительно лучше старенького советского устройства.
Первый и последний советский видеомагнитофон, который вживую МАССОВО увидели советские граждане был именно этот.
Я в курсе, что были попытки и ДО, были потуги и после, но. То, что было ДО ваще до народа не дошло. А то, что было после уже не могло конкурировать с заграничной продукцией. Оно, может, и было лучше ВМ-12, но кто ж об этом знал, если можно было купить заграничный агрегат НАВЕРНЯКА лучше.
Я в первый раз на таком порнуху посмотрел в 13 лет))
Слава механическому счетчику. Как мудрый мальчик при просмотре кассеты с «мультиками» я додумывался сначала сбросить в ноль и потом в ноль и перемотать. Поэтому долгие годы я как будто мультики не нашел и их не перепрятывали ))))
Потому что это Panasonic NV-2000
Видеомагнитофоны в Советском Союзе появились в начале восьмидесятых годов и стали настоящим хитом.
А как-же: Малахит, ВК-1/2, Электроника-Видео, Электроника-501, Электроника-502, Электроника Л1-08, Юпитер-205, Электроника-590, Электроника-508, Электроника-509, Электроника-591 и т. д.
Потому что других не было.
Блин, чему там 1200р стоить?
А ещё мы в него ставили ДМВ-блок и дистанционное управление для магнитофона, после чего с рук «это» улетало как горячий пирожок 😉
Почему «Электроника ВМ-12» считался лучшим видеомагнитофоном в СССР
Наверное, потому что он был единственным советским видеомагнитофоном формата VHS.
Да уж, чудо техники ещё то. У соседки такой был. Она сверху тяжелые книги клала, чтобы во время воспроизведения не открывался.
У меня два Панасоника было в то время.
Многие ВМ12 через некоторое время после начала эксплуатации переставали работать,но проблема решалась. Ставили на бок(кажется правый) и х.з. почему, но видик чудесным образом исцелялся. досих пор не знаю почему!
стоила 1200 рублей, чтобы в то время было огромной суммой
Скорость в минутах измерялась? Ну или уточните, сколько времени перематывалась кассета с той или иной длиной плёнки.
максимальная скорость перемотки — 7 мин
Советские радиолампы
Сперва рассмотрим маркировку ламп, произведенных в СССР. Она несколько отличается от общепринятой и состоит из пяти-шести значащих символов:
Здесь расшифровка описана более подробно:
Диод, предназначенный для использования в схемах развертки телевизоров (в качестве демпфера), спустя время стал использоваться как выпрямитель анодного питания в УНЧ. Имеет большое время прогрева (порядка 30с.) и позволяет создать задержку подачи анодного питания.
Двойной триод созданный для работы в схемах стабилизаторов напряжения ламповых телевизоров. 6Н5С возможно использовать как усилитель мощности НЧ.
Данные лучевые тетроды использовались в выходных каскадах строчной развертки телевизионных приемников (угол отклонения до 110°), 6П45С считалась одной из мощнейших ламп для бытовой аппаратуры в СССР. Радиолюбители используют их в УНЧ.
У всех ламп выход анода находится на верхней части колбы. От 6П44С у меня есть оригинальная упаковка.
Лампа со вторичной эмиссией, предназначена для стабилизации высокого напряжения (до 4000В). Для нее сохранилось старое описание.
Данные две лампы представляют из себя два индикатора с разными принципами работы: ИН8-2 имеет 10 цифр, составленных из проволоки, и расположенных друг за другом, а в ИВ-4 загораются отдельные части, формируя цифры и буквы, что делает спектр ее использования более широким. В наше время чаще всего используются в декоративных часах, а также в старых измерительных приборах.
По данному устройству также не очень много информации. Используется для преобразования энергии источника тока в энергию электромагнитных колебаний.
Общее количество ламп на складе составляло около 500-1000 штук. Большинство из них были достаточно сильно распространены в бытовой технике времен СССР, в особенности в развертке телевизоров. Кроме того были усилительные лампы из серии 6Н и прочие. Если судить по маркировке, все они были произведены в 60-х и 70-х.
Тематика старых вакуумных приборов очень близка мне. К сожалению, сейчас ламповая электроника постепенно уходит в прошлое, оставаясь уделом радиолюбителей. Даже в университетах тема подробно не разбирается, оставаясь на уровне упоминания.
А в советское время были и портативные плееры

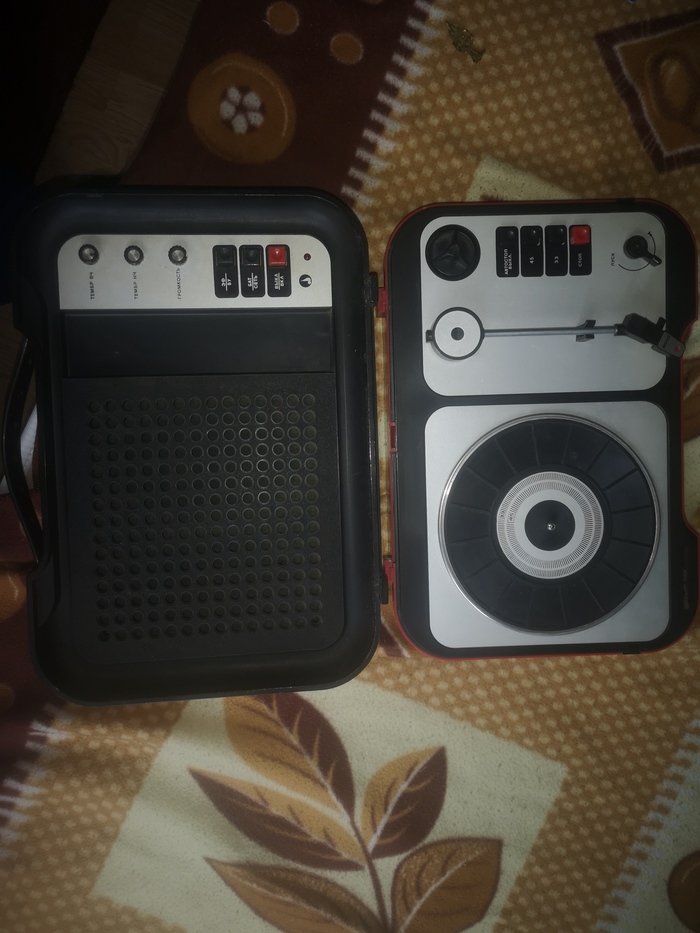

Нашел тут в квартире.. портативна колонка думал, ан нет..
Хочешь 9в, хочешь 220в..

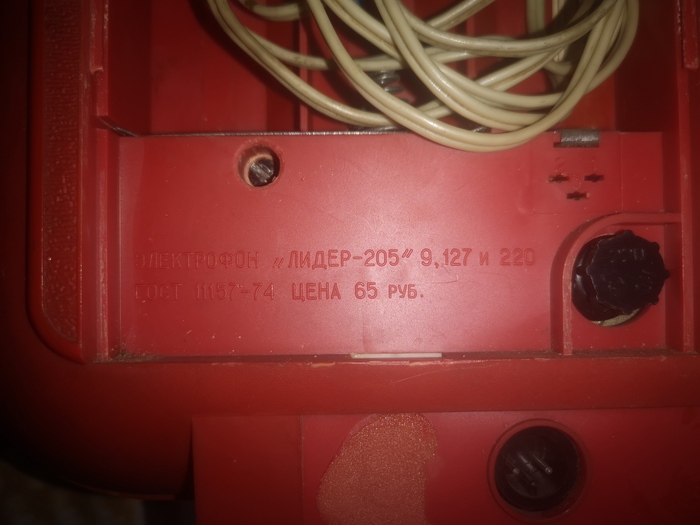

Оказывается эт проигрыватель.. нашел как открывается))
Артефакты прошлого. «Электроника МК-51»
Наверное у каждого дома наберётся хотя бы парочка старых и совершенно неясно откуда возникших вещиц. У кого-то это заирские деньги, у кого-то жуткие фарфоровые куклы, ну а у меня советский инженерный микрокалькулятор.
В моём конкретном случае это инженерный микрокалькулятор «Электроника МК-51» 1982 года выпуска. Вот он слева-направо
Не представляю откуда он у меня, потому что никто в семье с инженерией или математикой не связан. Но вот он здесь передо мной. В родном чехле и с буклетом с инструкцией. Кстати, если не считать коробочки, то у меня полный комплект.

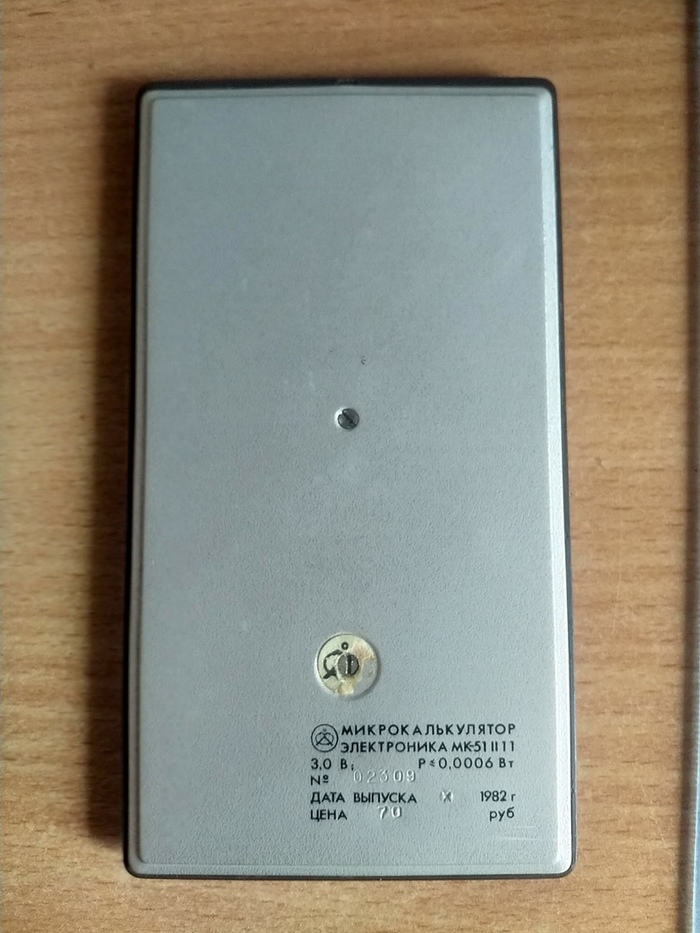

На обратной стороне устройства можно увидеть информацию о годе выпуска, цене и прочем. А так же два шлицевых винта. И судя по сорванной пломбе. кто-то стащил батарейку (впрочем новую аналогичную я жду со дня на день). А корпус, кстати, алюминиевый.
Кстати, можно заметить, что несмотря на то, что «Электроника МК-51» явно скопирована с Casio fx-2500, у неё свой собственный блок клавиатуры и нет скосов на рёбрах корпуса. Зато что у советского, что у японского микрокалькулятора есть характерный механический выключатель. Ну и изюминкой советского калькулятора является вариация с литиевым элементом питания (как у меня) ДМЛ-120.
Вообще я мог бы приложить технические данные, которые указаны в инструкции, но это можно посмотреть и в Википедии :^) (на самом деле я не понимаю что все эти цифры значат вот и всё)

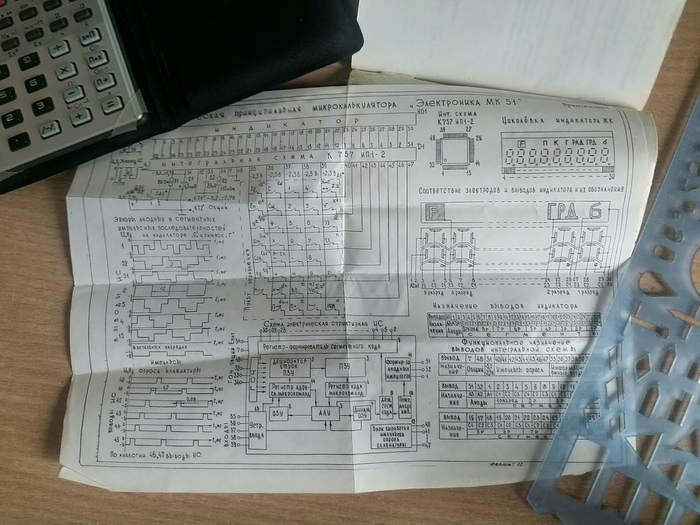

Зато я приложу разворот с примерами ввода задач. Калькулятор инженерный и поэтому там много всяких функций, на которые не хватает отдельных клавиш. Примерам посвящена добрая треть буклета и когда привезут батарейки, я явно буду их воспроизводить. Я ни разу не математик и мне такой функционал не нужен, зато я обожаю подобного рода артефакты.
Ну и как у любой уважающей себя советской техники у этого калькулятора есть принципиальная схема для энтузиастов и сервисного персонала. В буклете есть сервисные талоны и по идее устройство можно было относить в СЦ для ремонта.
Ну и на этом всё. Сейчас этот калькулятор представляет интерес разве что как экспонат или артефакт советского промышленного дизайна. Что характерно, в интернете я находил фотографии такого калькулятора только целиком серебристого. Судя по информации в Википедии, чёрным красили только ранние экземпляры. Так что у меня теперь есть прекрасный экспонат, а у вас повод повспоминать свои калькуляторы и арифмометры.
Телемагнитола из СССР

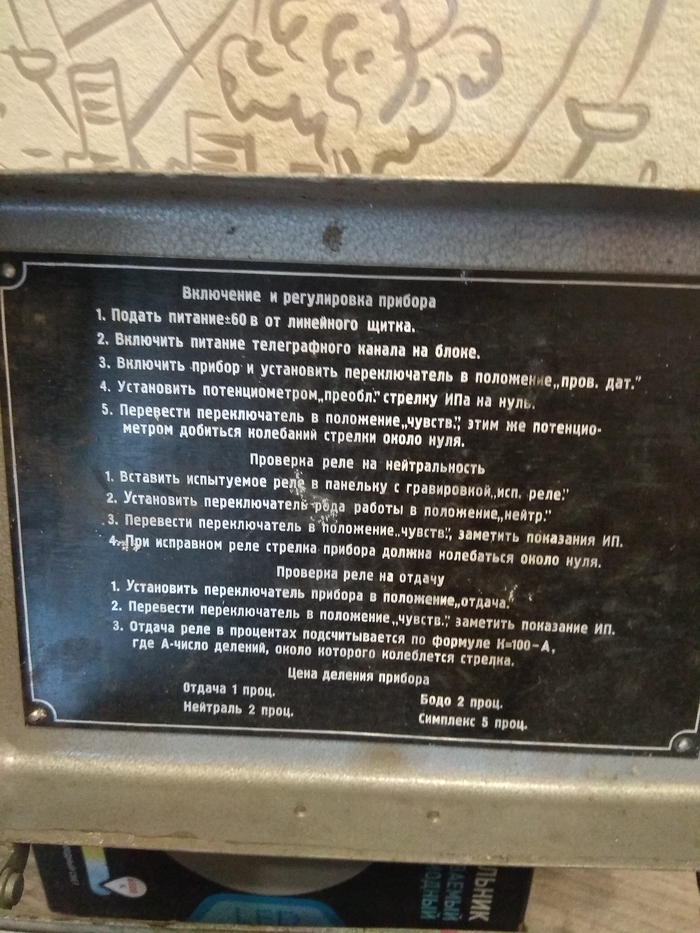

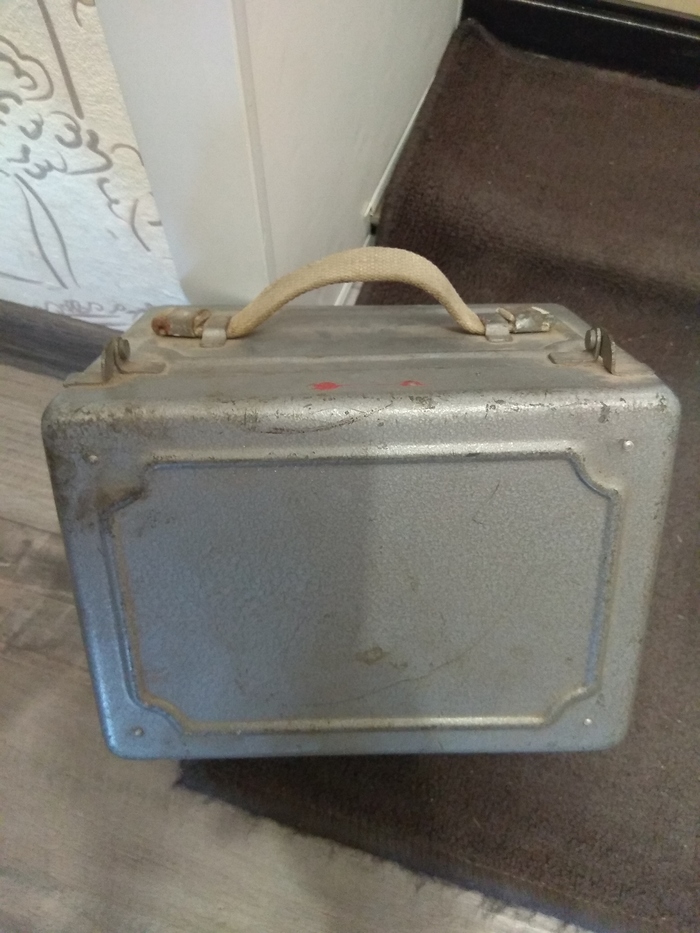

Что это? Нашел в гараже

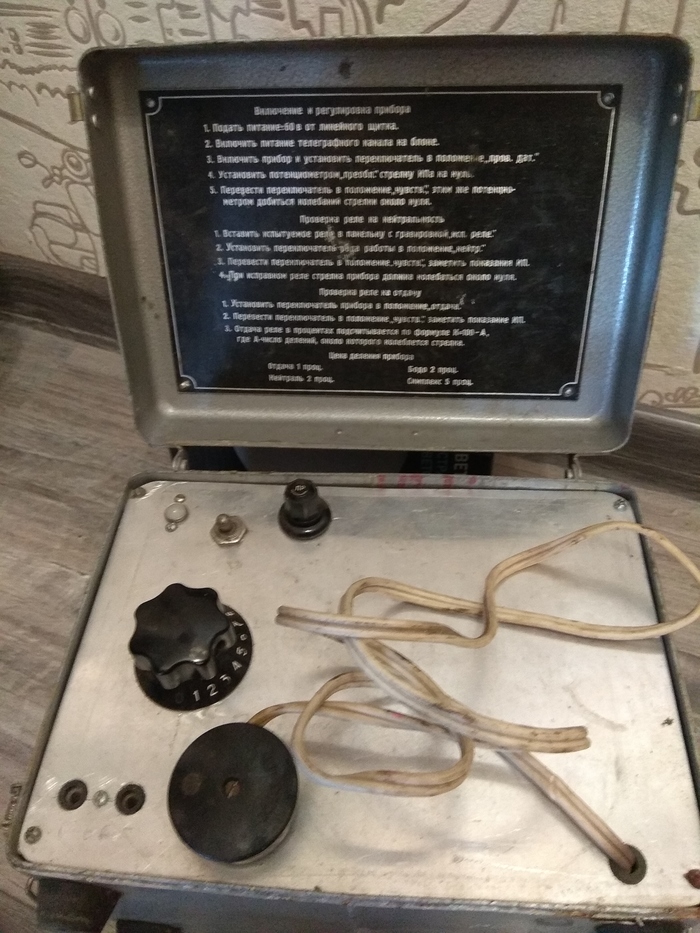

Может кто подскажет, что за устройство, на вид из советской армии
Первый портативный советский компьютер Электроника МС 1504 (ПК–300), Минск, 1991 год
Он являлся клоном компьютера Toshiba T1100.
Эх, Горбушка
Наверное1992 год, батя, наконец, решил выкинуть старый телевизор Электроника,в который уже был впаян блок pal-secam для просмотра порнухи, которую он с матерью так хорошо от меня прятали.
И мы торжественно отправились на рынок. Для меня оставалось загадкой, зачем мы приехали в морозный день на какую-то стоянку большегрузных авто?
Я был в афиге, от количества разных картонных коробок с известными названиями. Конечно это была легендарная Горбушка, где мы приобрели такую модную,в те года, тройку-телевизор, видеомагнитофон и музыкальный центр! Блин, я был первый парень на деревне, мне даже батя разрешил центр взять на школьную дискотеку, где я ставил кассеты, диски тогда были шиком.
Потом я не раз сюда приезжал уже когда у меня была приставка.
Да и диски музыкальные брал для плеера, благо учился на парк культуры.
К чему весь этот пост ностальгии? Кто не знает, легендарную Горбушку сносят и на ее месте появится очередной неживой квартал муравейник.
Вроде работает, а вроде и нет) Ремонт Электроники ЭП-017
Пришёл в ремонт проигрыватель. Симптомы: При включении раскручивается очень быстро, если щёлкнуть тумблером и подождать 2,5 минуты, то играет хорошо. Не люблю я такие «пропадающие» дефекты.
Внешний вид не сфоткал, поэтому картинка из инета:
Проигрыватель уже ни раз был в ремонте, было решено искать непропаи от предыдущих ремонтников, а также отклонения от заводской схемы.
Сложность в том, что если снять диск, обратной связи нет, ничего толком не видно, варианта 2: удлинять жгуты или подпаиваться проводками и смотреть осциллографом. Выбрал второй вариант.

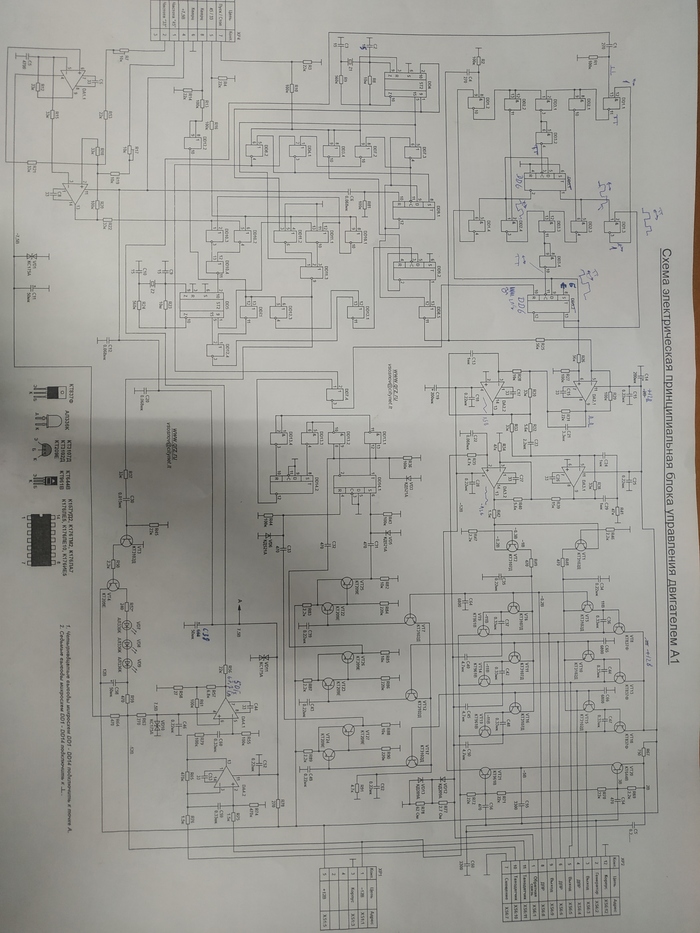

Схема с просторов, так сказать с моими пометками. Пробежался по элементной базе, кондёр С22 был не в номинале. Поставил то, что должно быть. При включении проигрыватель всё также разгонялся, но тормозил секунд через 20.

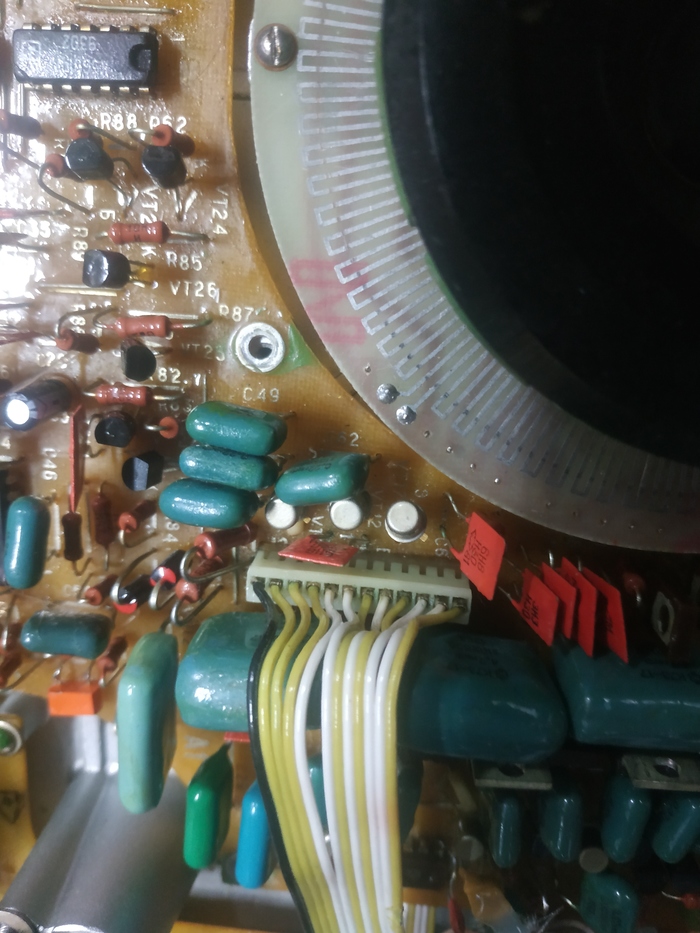

Заметил, что шлейф, который идёт на катушки (хр2 на схеме) плохо контачит. Из-за этого куча неисправностей накладывается при стыковке-расстыковке. Разъём в мусорку, пайка, кембрики.
Дальше было предположение, что дело в двигателе, может сгорела обмотка обратной связи или контакт плохой
Прозвонил обмотки, всё в норме.
Началось гадание на кофейной гуще. Был снят лак с участка платы, где выходные транзисторы и транзисторы обратной связи. Дальше рутинная прозвонка всех транзисторов. Разброс параметров был большой (тип транзисторов один, разброс большой). Было предположение, что из-за этого диск и раскручивается. Подобрал транзисторы со схожими параметрами. Не помогло.
Полезли в цифру. Проверили генерацию, всё в норме. Было подозрение на выход ДА3, потому что там был сигнал ужасной формы. Пока вопрос подвешен.
И так уже много написано, перейдём к концу диагностики.
Проверяем осциллограмму на ДД6. При первом включении на 10 ноге шли пачки импульсов по 2МГц, при втором и последующем включении, там 0. Вот, наконец)
Снимаем перемычку (чтоб не резать дорожки), сажаем 10й контакт на корпус. Ура, всё заработало)))
По схеме видно, что этот сигнал формируется системой, которая предотвращает вращение диска в обратную сторону. Смотрим микросхему ДД7. 1 нога «висит в воздухе». На ДД14 12 нога тоже в воздухе, снимаем лак, пропаиваем весь путь прохождения сигнала, проверяем питание. Всё норм, но на 12 ноге ДД14 получился обрыв внутри корпуса. Триггер под замену. Заработало))) Отлично
собираем, закручиваем винты и. стробоскоп не работает. Надавливаешь на угол, работает))) Резистор какой-то коротил на винт и на корпус. Я осциллографом еле протыкал этот лак, а винт смог))) изолируем винты вблизи плат, собираем, пломбируем, отдаем.

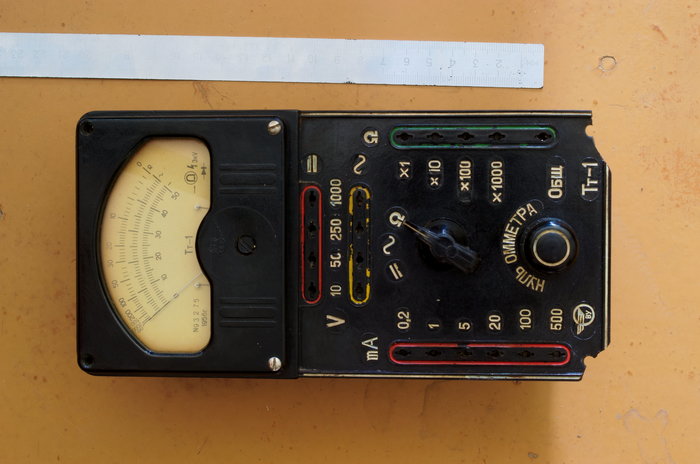

Первый советский тестер Тт-1
На авито нашел такого вот красавца за дешман. Давайте посмотрим, что у него внутри.
Обратите внимание металлические ухваты для четырех батареек редкого типоразмера R10.
В этом экземпляре стояло три из четырех элементов, они были без этикеток.. Я их сдал в переработку.
Прибор в нетронутом состоянии. Только отколоты нижние углы пластины.
Головка живая, непривычно отзывчивая (более быстрая, чем у «Ц-шек», если сравнивать).

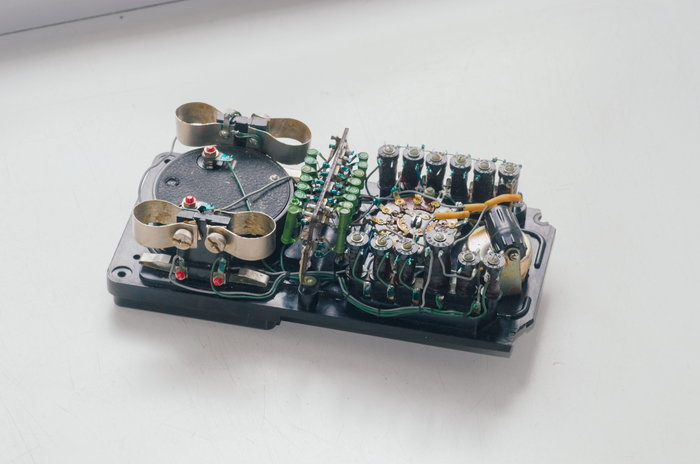

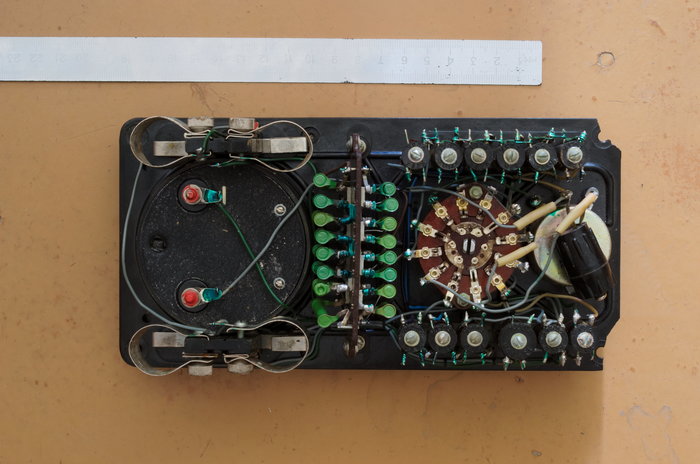

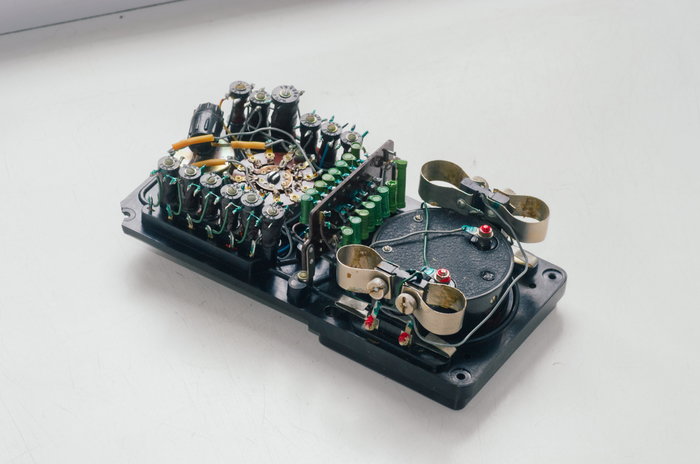

Бочонки тёмного цвета это прецизионные проволочные резисторы. У меня есть сомнения насчёт их точности, возможно проверю но потом, когда будет приставка к прибору.
А это внутренность купроксного выпрямителя, решил не высыпать сами диски чтобы не потерять).
Катушечный магнитофон «Астра МК 110С1» Восстановление
Магнитофон был очень популярен среди советских меломанов! И не без основания, тут тебе и очень сочные характеристики, и встроенный усилитель, и встроенные динамические головки 5гдш, ну и почти вдвое меньшая цена чем у одноклассников в 465 советских рублей, к примеру «Союз 110» стоил 710р без колонок.
Но все же были и очевидные минусы и самый главный это одномоторный лентопротяжный механизм с шумным передаточным роликом, также сравнительно не высокая выходная мощность УНЧ.
Перейду к этому экземпляру. Внешне аппарат вполне хорош, без глубоких царапин, лишь немного грязненький и пыльный внутри
Изначально, звука из устройства не было. Причина банальная, высохшие электролитические конденсаторы, поменял все поголовно!
Дальше меня удивило это: зачем вата в этом динамике?
Оказалось что гибкий провод динамика стерся и владельцы (либо умельцы), решили натолкать его ватой для стабильного контакта
Перепаял этот гибкий провод. Заправил ленту и включил воспроизведение. Полное отсутствие высоких частот (на заведомо проверенной качественной ленте, записанной на моем 105ом Ростове), чистка головок не помогла. Не помогла и полировка головок воспроизведения и записи. Помогла полная замена на новые головки 6А24.421 и 6В24.421.
Повезло, что настройка тока подмагничивания не потребовалась, запись на слух и по осциллографу на ленте «Славич А4415-6Б» получалась 1 в 1 с источником, удобно что головки легко снимаются без раскручивания самих площадок (они настроены с завода и под заводской краской). Дальше по окончании ленты обнаружилось, что автостоп работает странно, двигатель начинает вибрировать и через пол минуты снова раскручивается на номинальные обороты. Виновником оказался симистор КУ208Г.
Советские видеомагнитофоны
Когда появился первый советский видеомагнитофон? Многие из нас вспомнят легендарную «Электроника ВМ-12» и ответят, что в конце 80-х. И будут глубоко заблуждаться. Первый видеомагнитофон «Кадр-1» производился в 1963—1968 годах на Новосибирском заводе точного машиностроения. Всего было выпущено 160 таких аппаратов…
В 1932 году советский изобретатель К.Л. Исупов предложил использовать для записи изображения на магнитную ленту магнитные головки, закрепленные на вращающемся барабане. Первый в мире видеомагнитофон, построенный по такому принципу, — VR-1000 (другое название — VRX-1000) — был представлен фирмой «Ампекс» 14 марта 1956 года. Из-за своей цены в 50 000 долларов VR-1000 использовался только крупнейшими телестанциями, заменив кинорегистраторы.
До появления первых пригодных для записи вещательного видеосигнала видеомагнитофонов, для записи и хранения телепрограмм использовались кинорегистраторы видеосигнала. Низкое качество получаемого изображения и неудобство лабораторной обработки киноплёнки заставляли разработчиков постоянно искать другие способы хранения видео. Таким способом стала магнитная видеозапись, не требующая обработки носителя и обеспечивающая отличное качество изображения.
Первые видеомагнитофоны не использовали вращающихся видеоголовок и поэтому для записи широкополосного телевизионного сигнала магнитная лента или аналогичный носитель перемещались мимо магнитных головок с большой скоростью. Низкая надёжность и неудовлетворительное качество изображения так и остались характерными чертами этой технологии, устаревшей сразу после появления видеомагнитофонов поперечно-строчной записи.
В мае 1957 года в библиотеку ленинградского завода «Ленкинап» поступил журнал SMPTE, в котором были опубликованы три статьи инженеров фирмы «Ампекс», посвящённые магнитной видеозаписи. Заместитель главного инженера завода В. Раковский стал инициатором создания лаборатории видеозаписи.
До 1970 года поставки видеомагнитофонов Советскому Союзу были запрещены США в связи с эмбарго и как «технология двойного применения», пригодная для использования в военных целях. Поэтому, в 1958 году было принято постановление ЦК о разработке собственных видеомагнитофонов.
Ещё одной причиной этого решения стала встреча в этом же году вице-президента США Ричарда Никсона с Генеральным секретарём ЦК КПСС Никитой Хрущёвым на американской выставке в Москве, которая была записана видеомагнитофоном, стоявшим в соседней комнате «типовой американской квартиры».
Запись была подарена Хрущёву, которую тот передал в Институт звукозаписи (ВНАИЗ) для расшифровки. После этого работы по разработке собственных систем видеозаписи начались одновременно в Москве (в институтах ВНАИЗ и НИКФИ) и в Ленинграде (в институте ВНИИТ и на заводе «Ленкинап»).
В Ленинграде под руководством заведующего лабораторией М. Г. Шульмана было принято решение использовать отечественную ленту шириной 70-мм, поскольку задача совместимости с американским форматом первоначально не ставилась. Это исключало возможность воспроизведения зарубежных записей, но расширяло полосу записываемых частот. Во ВНАИЗ (ныне ВНИИТР) разработка видеомагнитофона началась в 1958 году под руководством В. И. Пархоменко.
Разработка велась на основе американского формата Q, что позволило воспроизводить зарубежные записи и продавать отечественные за границу. 20 февраля 1960 года газета «Советская Россия» в статье «Это вы увидите сегодня» сообщила о передаче по Центральному телевидению экспериментальной программы в записи на ленте. Она велась из помещений ВНАИЗ: телекамеры установили в концертной студии, где состоялся эстрадный концерт. После прямой трансляции он был показан в записи.
На Новосибирском заводе точного машиностроения было организовано серийное производство видеомагнитофонов «Кадр-1» формата Q. Впоследствии ВНИИТР разработал модель «Кадр-3ПМ», который позволял записывать и монтировать цветные телепередачи.
Эта модель выпускалась заводом почти 20 лет, и вместе с видеомагнитофонами «Электрон-2М» производства ЛОМО стала основой для подготовки цветных телепрограмм в СССР.
Несмотря на очевидные недостатки, видеомагнитофоны такого типа находились в использовании до конца 1970-х годов, благодаря высокому качеству и хорошей сохранности видеозаписей. В СССР двухдюймовые аппараты выпускались практически до конца 1980-х годов из-за сложности освоения промышленностью новых типов видеозаписи.
В СССР бытовые видеомагнитофоны стали доступны в широкой продаже только с начала 1980-х годов. До этого небольшими партиями выпускались катушечные видеомагнитофоны наклонно-строчной записи, пригодные для домашнего использования. Первым таким аппаратом в 1967 году стал чёрно-белый «Малахит», выпущенный Рижским радиозаводом.
К категории бытовых его можно отнести условно, но для того времени даже такой видеомагнитофон с магнитной лентой шириной 25,4 мм мог считаться компактным. Этот и большинство последующих аппаратов, использовались, главным образом, не рядовыми покупателями, а организациями для прикладных целей.
На ЛОМО в 1970 году завершилась разработка малогабаритного катушечного видеомагнитофона «ВК-1/2», в дальнейшем выпущенного в количестве 8000 штук. Этот образец также мало подходил для бытового использования: прогресс наметился позднее, когда в 1973 году ленинградским НПО «Позитрон» был начат выпуск чёрно-белого видеомагнитофона «Электроника-Видео».
Такого типа видеомагнитофоны соответствовали катушечному формату EIAJ-1 и были рассчитаны на использование импортной полудюймовой магнитной ленты, главным образом — ORWO. Первый кассетный видеомагнитофон «Спектр-203 Видео» формата VCR сошёл с конвейера Львовского ПТО им. Ленина в 1974 году.

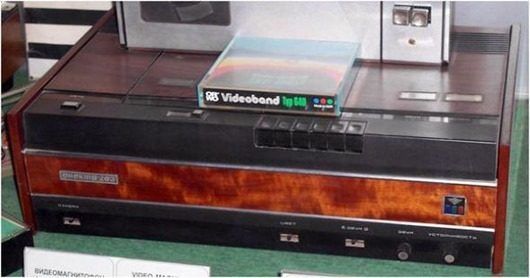

В 1979 году его сменили «Сатурн-505» и «Электроника-505» того же формата.
Чрезвычайно высокая цена всех этих устройств (более 2000 рублей) в сочетании с нестабильностью их работы и отсутствием рынка готовых видеозаписей, препятствовали массовому спросу на бытовую видеотехнику.
Прорыв произошёл в середине 1980-х, когда стали доступны видеокопии иностранных фильмов на кассетах «VHS», главным образом, пиратские. Чтобы удовлетворить растущий спрос на видеоаппаратуру, в 1984 году был начат крупносерийный выпуск кассетного видеомагнитофона «Электроника ВМ-12» формата «VHS».
В апреле 1986 года вышло постановление Совета Министров РСФСР о повсеместном открытии видеозалов, большинство из которых использовали эту модель видеомагнитофона и её последующие модификации.
«Электроника ВМЦ-8220» 1987 г.
«Электроника ВМ-15» 1988 г.

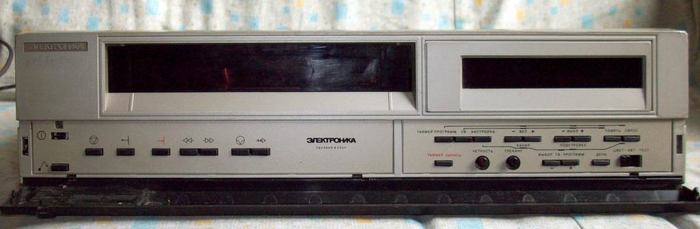

«Электроника ВМ-18 и ВМ-32» (1989 и 1991гг.).
ВМ-18 считалась официальной преемницей ВМ-12, производилась в Воронеже. В 1991-м в Саратове слегка изменили ТТХ и сделали все надписи на английском, после чего модель стала называться ВМ-32, а в народе — просто «Тантал».
Выпускались отдельные видеоперемотчики.

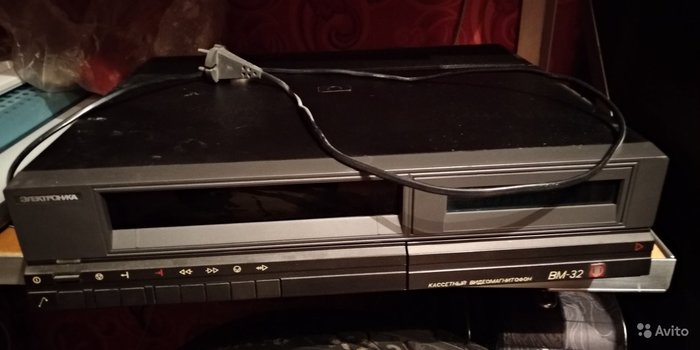

«Электроника-ВМ-32-TANTAL» стала последней массовой моделью отечественных видеомагнитофонов. Она интересна ещё и тем, что была полностью выполнена на отечественной элементной базе.
В копилку «про взрослую видеокассету».
В начале-середине 90-х, появилось у отца моего друга чудо-заморское, а именно видеомагнитофон «Электроника» с вертикальной загрузкой, вот такой:
С Серегой до сих пор дружим, я стал механиком, а он неплохо в электронике разбирается, может быть этот случай на наши жизни повлиял?
