в каком году построили электровоз

Первый советский.

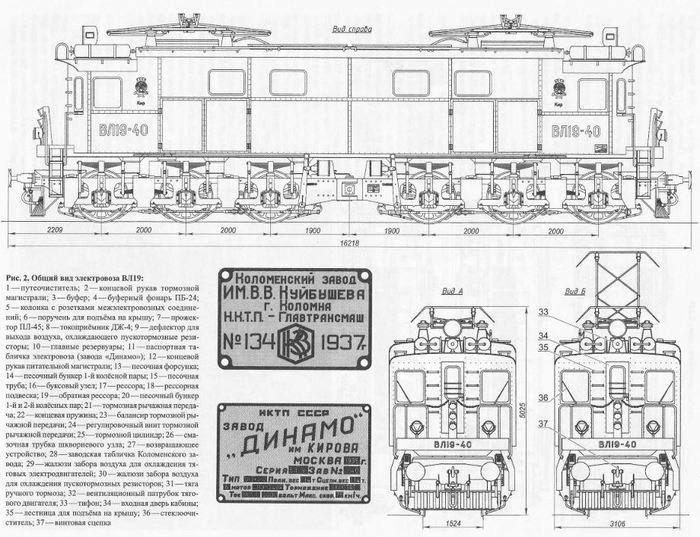

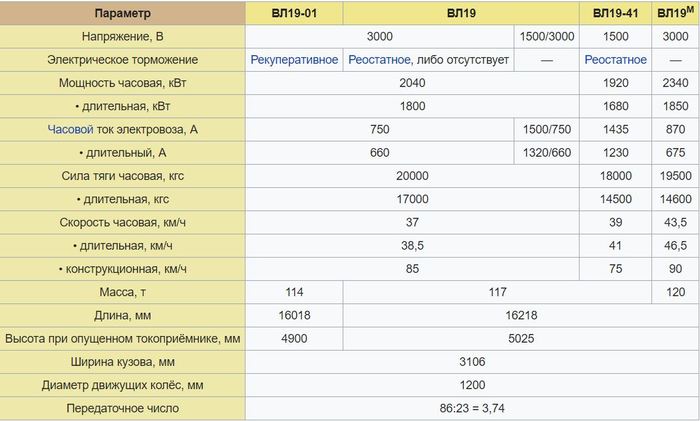

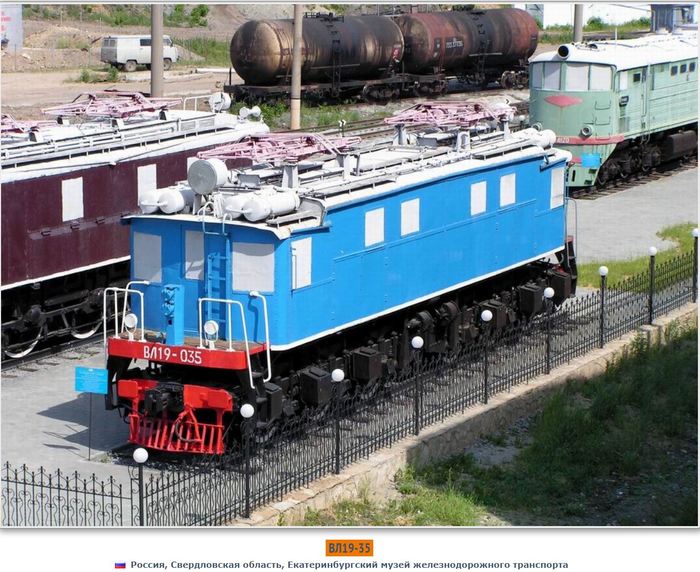

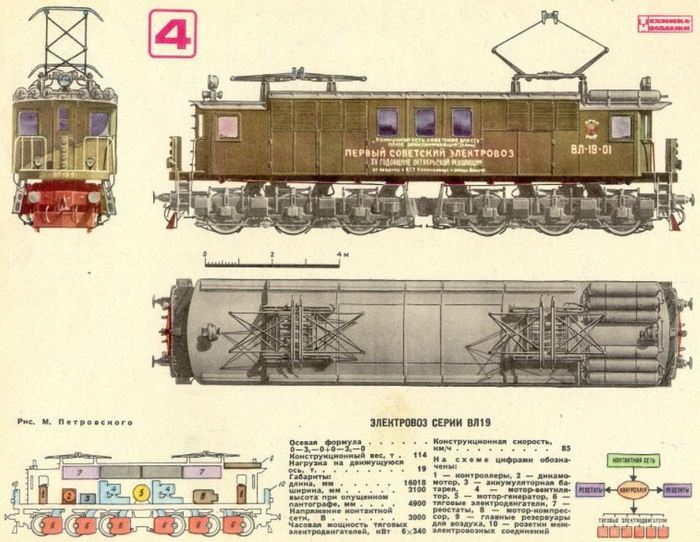

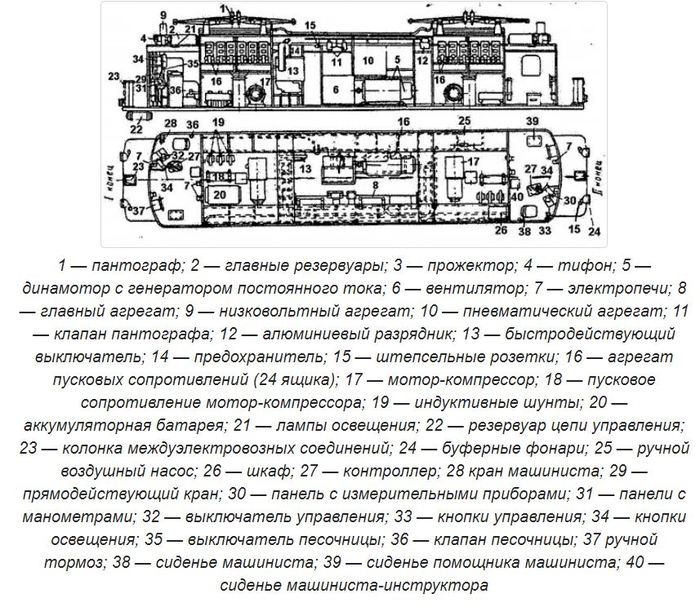

ВЛ19 (ВЛ — «Владимир Ленин», 19 — нагрузка от движущих осей на рельсы в тс) — советский магистральный грузопассажирский электровоз постоянного тока, выпускавшийся с 1932 по 1938 год.

Является первым, а среди серийных (до марта 1953 года) единственным электровозом, конструкция которого была создана в Советском Союзе.

Вторым, после ВЛ19, серийным электровозом, конструкция которого была разработана в СССР, стал электровоз серии Н8 (с 1963 года — ВЛ8), первый локомотив этой серии (Н8-001) был выпущен в марте 1953 года.

В 1932 году на советские железные дороги из США (фирма General Electric) и Италии (фирма Tecnomasio Italiano-Brown-Boweri) стали поступать первые магистральные электровозы, которые предназначались для вождения поездов через Сурамский перевал (участок Хашури — Зестафони Закавказской железной дороги).В августе того же года, используя комплект чертежей, предоставленных General Electric, заводы Коломенский и «Динамо» начали серийное производство аналогичных электровозов.Сурамские электровозы американского, итальянского и советского производства получили обозначение серии соответственно С (Сурамский), Си и Сс.Однако сурамские электровозы не могли эксплуатироваться на большинстве советских железных дорог. Прежде всего это было связано с высокой нагрузкой от движущих осей на рельсы, составляющей 22 тс, тогда как большинство железнодорожных путей того времени допускали нагрузку не более 20 тс.

15 марта 1932 года, по заданию ОГПУ, на Московском электромашиностроительном заводе «Динамо» и в Центральном локомотивопроектном бюро (ЦЛПБ), помимо подготовки технической документации к электровозам серии Сс, началось рабочее проектирование нового товарно-пассажирского электровоза с шестью движущими осями. Экипажная часть проектируемого электровоза во многом отличалась от экипажной части электровозов серий С и Сс. Так у проектируемого электровоза сократили длину тележек (как для лучшего вписывания в кривые, так и для снижения массы), исключили продольные балки под опоры кузова, а у межтележечного сочленения установили возвращающее устройство со спиральными пружинами. Рессорное подвешивание тележек было выполнено статически неопределимым (четырехточечное), а листовые рессоры имели меньшую жёсткость, по сравнению с рессорным подвешиванием электровозов Сс. Для соединения всех частей кузова предусматривалась сварка (вместо заклёпок).

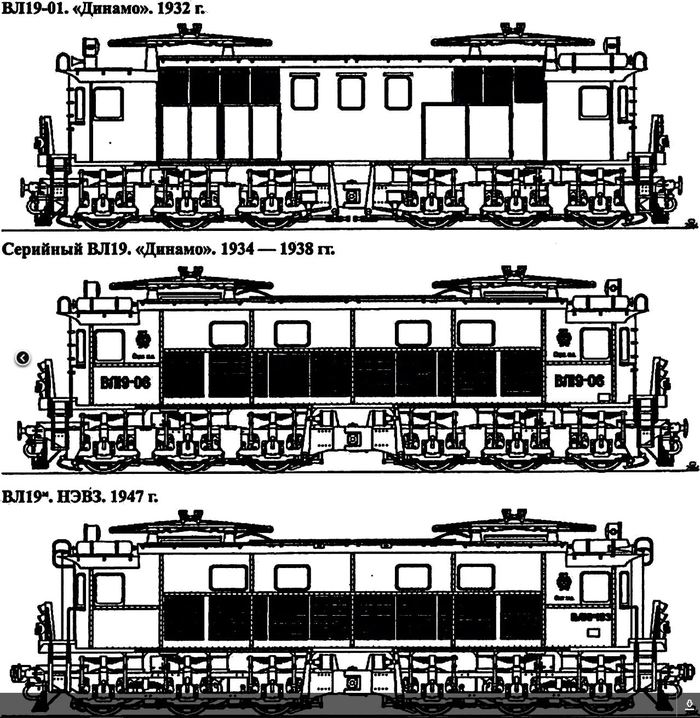

В марте 1934 года заводы «Динамо» и Коломенский совместно выпустили электровоз ВЛ19-02, который имел несколько конструктивных отличий от первого электровоза. Электровозы серии ВЛ19 на напряжение 3000 В выпускались с 1934 по 1938 годы заводами Коломенский (механическая часть) и «Динамо» (электрооборудование). Всего было выпущено 124 таких электровоза.

В 1924 году, при электрификации пригородных участков Московского железнодорожного узла, напряжение в контактной сети было принято равным 1500 В, так как в то время ещё не было возможности создать надёжное электрооборудование для напряжения 3000 В. В 1935 году, при электрификации участка Александров — Загорск, напряжение в контактной сети было принято равным 3000 В. В результате этого на станции Загорск образовался стык двух напряжений — 1500 и 3000 В.

После того, как участки Москва — Загорск и Минеральные Воды — Кисловодск, а также Бакинский железнодорожный узел были переведены на напряжение 3000 В, надобность в электровозах на два напряжения отпала, а существующие электровозы начали переоборудовать только на напряжение 3000 В.

После окончания Великой Отечественной войны Народный комиссариат путей сообщения передал Новочеркасскому электровозостроительному заводу несколько неисправных электровозов серии ВЛ19.Отремонтированные электровозы получили обозначение серии ВЛ19м (модернизированные). Начиная с 1960-х ВЛ19 постепенно отстраняться от поездной работы и исключаться из локомотивного парка; наиболее интенсивное исключение происходило в 1971—1976 гг.

Источник

История электровозов в СССР. Часть первая

Пытаясь выполнять «заветы Ильича» и, в частности, легендарный «план Гоэлро», Советское Правительство стало перед проблемой отсутствия электроподвижного состава для обеспечения будущих электрифицированных железных дорог. Быть может, памятуя мытарства с первым в мире тепловозом Гэл (Щэл) отечественной постройки, который больше стоял в ремонте, чем ездил, может, по каким-то иным причинам, однако было принято решение о закупке первых электровозов за рубежом. Чтобы не быть зависимыми от иностранных фирм-поставщиков и иметь возможность развернуть собственное производство, было принято мудрой решение о закупке и документации на изготовление этих машин силами отечественных заводов. В качестве рабочего задания были выданы расчеты по участку Хашури-Зестафони Закавказской железной дороги.

НКПС обратился к ряду зарубежных компаний с целью размещения заказа на поставку локомотивов для Сурамского перевала. Были получены предложения от таких известных фирм, как немецкие AEG и Сименс-Шукерт, американские GE (Дженерал Электрик) и Вестингауза, итальянская Техномазио Броун Бовери, английская Метрополитен Виккерс. По результатам изучения предоставленных материалов было решено остановиться на предложениях фирм GE и Техномазио Броун Бовери. Обе фирмы уже имели опыт постройки электровозов схожего типа — GE строила электровозы постоянного тока напряжением 3000 В для горных дорог Бразилии, итальянская же фирма поставляла электровозы для государственных железных дорог Италии, использовавших ту же систему тока

Первыми в июле 1932 г. на Сурамский перевал поступили американские машины С10-01 и С10-03.

С10-03, август 1932 г., ст. Хашури Зкв. ЖД.

Таким образом, первым электровозом, поехавшим на бескрайних стальных магистралях нашей Родины, стал «американец» С10-01.

Электровоз С (Сс) имел следующие технические характеристики:
Осевая формула
0-3о-03о-0
Конструкционный вес
126 т
Вес в рабочем состоянии (с балластом)
132 т
Нагрузка от колесной пары
22 т
Длина по буферам
16480 мм
Ширина
3050 мм
Высота при опущенном токоприемнике
4825 мм
Конструкционная скорость
65 км/ч

Остальные 4 машины (12-15) поступили в октябре 1934 г.

На своих электровозах итальянцы применили целый ряд интересных конструкторских решений, нашедших впоследствии место на советских серийных машинах. ТЭД обладали большей мощностью, однако, по условиям задания мощность была снижена постоянным шунтированием главных полюсов. Дело в том, что заказчик потребовал решения проблемы электрического стыкования электровозов серий Си и С, а это было возможным только при близких тяговых характеристиках обеих машин. Фирма «Техномазио Броун Бовери» с честью выполнила задание, что подтвердила пробная стыковка по системе многих единиц совершенно разных электровозов.

Технические характеристики электровозов Си10:
Осевая формула
0-3о-03о-0
Вес в рабочем состоянии (с балластом)
135 т
Нагрузка от колесной пары
22,5 т
Длина по буферам
16500 мм
Конструкционная скорость
65 км/ч

Справедливости ради следует отметить, что американские машины оказались в эксплуатации надежней, особенно механическая часть, которая с небольшими изменениями была применена на отечественных электровозах вплоть до ВЛ-23!

С 1952 года все электровозы сурамского типа проходили модернизацию в условиях ремонтного завода, где им меняли ТЭД на более мощные ДПЭ-400, применявшиеся на электровозах ВЛ-22м. Электрические схемы тоже приводили в соответствие с этими электровозами. После модернизации им присваивалась буква «М».

Но эти электровозы не подходили для пассажирских перевозок в горных условиях. Специально для этих целей был разработан электровоз серии ПБ. Электровоз ПБ (имени Политбюро ЦК ВКП(б)) — первый советский пассажирский электровоз. В нем были

Ссм-14, октябрь 1998 г., б.з. Лебяжье

Эти электровозы по праву можно назвать родоначальниками всех отечественных серий электрических локомотивов.

Их потомки. Послевоенные трудяги.

Серия локомотивов ВЛ22М выпускалась НЭВЗ до 1958 года включительно. Всего завод изготовил 1541 электровоз этой серии. В конце 1970-х годов началось исключение из парка электровозов серии ВЛ22М наиболее интенсивно оно шло в 1980-х годах.

ВЛ22М-1729 в железнодорожном музее Варшавского вокзала в Санкт-Петербурге.

Война прервала эти работы, однако в 1946 г. «Динамо» построил электровоз ВЛ22-184, оборудованный ТЭД ДПЭ-400. Этот электровоз стал последним для московского завода «Динамо».

Восстанавливая в Донских степях разрушенный во время войны завод по выпуску промышленных паровозов недалеко от Новочеркасска, было решено переориентировать его на выпуск электровозов. Так в 1946 г. возник крупнейший в СССР Новочеркасский электровозостроительный завод. Главным конструктором завода стал Б. В. Суслов, до того 20 лет проработавший на заводе «Динамо».

НЭВЗ выпускал эти электровозы с 1947 по 1958 г.г. Всего был построен 1301 электровоз. Если считать ВЛ22-184 и 37 довоенных электровозов ВЛ22, то общее число серии составило 1339 машин.
Сила тяги на максимальной скорости электровоза, оборудованного новыми ТЭД НБ-411 была вдвое выше, чем у обычного. НЭВЗ стал выпускать электровозы ВЛ22м с двигателями НБ-411 с конца 1957 г. Всего успели выпустить 175 таких машин.

Деповские рационализаторы тоже не дремали, устраняя по ходу эксплуатации недочеты конструкции. Так, одним из недостатков была малая емкость головных песочных бункеров, которая оказалась явно недостаточной для вождения полновесных грузовых поездов. В результате песочные бункера были вынесены на лобовую стену электровоза со стороны переходной площадки, что весьма изменило внешний вид ВЛ22м.

О ВЛ22м ходит много легенд и веселых историй. Так, говорят, что на Закавказской дороге очень любили эти машины. За то, что на них можно было поднять пантограф не пользуясь вспомогательным ручным насосом (которые разворовывались с целью применения в водоподъемных колонках частных домов в аулах и селениях). Для этого на каждом электровозе была швабра с удлиненной ручкой. Когда надо было «поднять» машину, помощник выходил на площадку, брал в руки швабру, поднимал ею пантограф к контактному проводу и держал, пока машинист не откачает пневмосистему штатными мотор-компрессорами до номинального давления. С последующими сериями электровозов, не имеющими переходных площадок, такой фокус не проходил.

С появлением новых, более мощных и комфортных локомотивов, недостатки ВЛ22м стали доминировать. Недостаточная мощность, сифонящие лобовые двери, шумная кабина, тряский и жесткий ход… Все это привело к тому, что электровозы стали без сожаления списывать еще в 70-х годах. Дольше всего ВЛ22м проработали на Свердловской и Южной ж. д.

Эра этих электровозов ушла, однако, в отличие от ВЛ19, они оставили свой заметный след в истории отечественных железных дорог.

К 50-летию НЭВЗа стал вопрос о памятнике первому новочеркасскому электровозу. Однако, ВЛ22м-185 отыскать не удалось. Пришлось воспользоваться подвернувшимся ВЛ22м-1459, которому по советской традиции перекрасили номер на 185.

Теперь он стоит перед проходной завода, возле по-южному шумного базара с задранными пантографами без лыж и взирает заваренными окнами-глазами с постамента на людскую суету…

Источник

Электровоз

со второй половине XIX века

рельсовый путь, контактная сеть

Электровоз — неавтономный локомотив, приводимый в движение установленными на нем тяговыми электродвигателями, питаемыми электроэнергией из внешней электросети через контактную сеть, соединенные с тяговыми подстанциями (реже также от бортовых аккумуляторов).

Содержание

Классификация [ ]

Экспериментальный электровоз на железной дороге Pennsylvania Railroad

Электровоз Е630 на Ferrovie Nord Milano

При классификации электровозов можно выделить следующие признаки

По роду службы — пассажирские (например, ЧС2, ЧС4, ЧС7, ЧС8), грузовые (например, ВЛ10, ВЛ15, ВЛ80, ВЛ85), маневровые (ВЛ41, ВЛ26) и промышленные (например, ЕЛ21, ЭК14). Из последней группы часто выделяют шахтные электровозы, то есть предназначенные для перевозки различных грузов по подземным рельсовым путям.

По роду тока питания. В России на магистральных железных дорогах используются 2 типа: переменного тока — 25 кВ, 50 Гц (например, ВЛ80, ЧС4, ВЛ85, ЧС8, ВЛ41) и постоянного тока — 3 кВ (например, ВЛ10, ЧС2, ЧС7, ВЛ15, ВЛ26). Кроме того, для эксплуатации на участках как постоянного, так и переменного тока выпускаются двухсистемные электровозы (например, ВЛ82, ЭП10, ЭП20), для эксплуатации в карьерах и рудниках выпускаются электровозы постоянного тока с напряжением питания 1500 В, 550 В, 250 В, переменного тока 10 кВ, а также с питанием от аккумуляторов. В других странах мира, в зависимости от принятых стандартов в системе питания электрифицированных железных дорог, применяются электровозы с другими системами питания, например, переменного тока напряжением 15 кВ, 16 2/3 Гц. Если электровоз питается от собственной аккумуляторной батареи, то он называется аккумуляторным. Существуют также бесконтактные электровозы (наименее распространены). Вдоль путей прокладывается токоведущая шина, в которую подаётся ток высокой частоты, а на электровозе устанавливается катушка, в которой он индуцируется.

По типу тягового привода. В России применяется следующая классификация электровозов: Тяговый привод 1-го класса: опорно-осевое подвешивание тягового электродвигателя. Двигатель через моторно-осевые подшипники опирается на ось колёсной пары, за счёт жёсткой связи очень прост редуктор. На оси двигателя и колёсной пары насажены зубчатые колёса, централь между которыми поддерживается моторно-осевыми подшипниками. Для данной конструктивной схемы характерны большие разрушающие нагрузки на двигатель, и в настоящее время считается устаревшей. Однако в России до сих пор такая конструктивная схема применяется на грузовых электровозах (главным образом выпущенных в советские время). Тяговый привод 2-го класса: опорно-рамный двигатель и опорно-осевой редуктор. Типичен для пассажирских электровозов. Двигатель в данной конструктивной схеме обрессорен и соединён с редуктором посредством муфты. Это обеспечивает плавность хода и долговечность двигателя. Тяговый привод 3-го класса: опорно-рамные двигатель и редуктор. Редуктор связан с колёсной парой муфтой. Из серийных электровозов, построенных в СССР и России, такое подвешивание имеют только пассажирские локомотивы Коломенского завода — электровозы ЭП2К и ЭП200.По типу передачи вращающего момента с тяговых двигателей на колёсные пары различают электровозы с групповым (например, ВЛ40, ВЛ83) и индивидуальным приводом. Также важнейшим признаком является тип тяговых электродвигателей: Коллекторные электродвигатели. Сложны в изготовлении и обслуживании, так как имеют коллектор (фактически такой двигатель — постоянно работающий переключатель со скользящими контактами), но просты в управлении. Асинхронные двигатели. Двигатель конструктивно очень прост, легко переносит механические перегрузки, но требует для своего питания трёхфазного переменного тока. Это, в свою очередь, требует либо подвода к электровозу трёхфазного тока, как сделано на некоторых железных дорогах Италии, либо выработки его на локомотиве с помощью машинных преобразователей (устаревшее и нетехнологичное решение, практически нивелирующее преимущества асинхронных двигателей перед коллекторными) или статических преобразователей. Последнее решение как наиболее технологичное применяется на многих современных локомотивах. По наличию и типу электрического торможения — с рекуперативным, реостатным торможением, их сочетанием или вовсе отсутствием электрического тормоза.

По числу секций — одно-, двух-, трёх- и четырёхсекционные. Некоторые серии электровозов предусматривают возможность объединения двух, трёх или четырёх секций электровозов для работы по СМЕ.

Конструкция [ ]

Пульт управления электровоза ЧС7

Машинное отделение ЧС4

Машинное отделение ДЭ1

Электровоз состоит из механической части, электрического и пневматического оборудования. Особенности конструкции определяются его мощностью, максимальной скоростью и другими условиями эксплуатации, для которых проектируется электровоз.

История электровоза [ ]

Локомотив «Ампер», 1883

Попытки использовать электрическую энергию для механической работы предпринимались с начала XIX века. Опыты Б. С. Якоби, проведённые в 1834 году с собранным им электродвигателем, оснащённым вращающимся якорем, имели важное значение для создания автономных видов электрической тяги. Одновременно в США, Германии, Франции проводились опыты по перемещению макетов экипажей с помощью электрических двигателей. В 1838 году Р. Дэвидсон совершил опытные поездки с двухосной тележкой массой 5 тонн на участке железной дороги Глазго — Эдинбург. В 1845 году профессор Паж выдвигает предложение по созданию электрической железной дороги длиной 7,5 км на участке Вашингтон — Бладенсбург. При первых поездках опытный электровоз достиг скорости 30 км/ч.

История электровоза в России [ ]

Узкоколейный электровоз ведёт поезд в горной местности. Германия, 1931 год

Электровоз постоянного тока ВЛ10

Нехватка в СССР паровозного парка в 1920-е годы, электрификация страны по плану ГОЭЛРО и наличие в стране трудных по профилю участков заставили всерьёз заняться проектированием и строительством электровозов. Первым участком, электрифицированным в СССР, был Баку — Сабунчи, но там электрификация строилась под пригородное движение. Вторым участком стал Сурамский перевал (Хашури — Зестафони). Этот участок Поти-Тифлисской железной дороги был построен в 1872 году, имел первоначально подъёмы до 46 ‰ (то есть на километр пути приходилось 46 метров подъёма), в 1890 году были проведены работы по смягчению профиля участка до 29 ‰.

Источник

Электровозы советских и российских железных дорог

В списке представлены электровозы, когда либо эксплуатировавшиеся на советских, а позже российских железных дорогах нормальной колеи, то есть с шириной 1524/1520 мм. В список также включены опытные электровозы, проходившие испытания, но по ряду причин так и не введённые в эксплуатацию.

Содержание

Историческая справка

Обозначения электровозов

Советские электровозы получали преимущественно серию, состоящую из буквенной части ВЛ (Владимир Ленин) с добавлением к ней уточняющих цифр. Цифры в серии позволяют определить род тока питания: до 39 — постоянный, с 40 — переменный. Помимо этого, у электровозов переменного тока первая цифра обозначает число осей (4, 6, 8). Первые советские магистральные электровозы получили обозначение серии С (Сурамский перевал). Также некоторые из первых электровозов получили серии, имеющие политическое происхождение:

Все пассажирские электровозы заводов «Шкода» получали серию с буквенной частью ЧС (чехословацкие) к которой добавлялась цифра, характеризующая конструкцию локомотива (ЧС2, ЧС7). Наиболее разнообразными являются серии промышленных электровозов, у которых каждый завод применял собственную систему обозначений. Так, например, у электровозов Днепропетровского ЭВЗ переменного тока серия состояла из Д к которой добавлялось число, указывающее на сцепной вес электровоза (Д94, Д100). Промышленные электровозы НЭВЗа имели обозначение серии из 4 частей, например у электровоза IV-КП1 серия означала следующее: 4-осный (IV) контактный электровоз 1-го исполнения.

При конструктивных изменениях, к серии добавлялся уточняющий индекс, позволяющий определить внесённые изменения. В приведённых ниже списках эти индексы означают следующее:

Если индекс имеет другое значение, то это указано в примечаниях.

Переименования электровозов

В процессе выпуска у части электровозов была сменена серия. Обстоятельства этого были различные, ниже по годам указаны основные из них.

1938. Согласно указанию наркома путей сообщения Л. М. Кагановича, электровозы С М (Сурамский модернизированный) были переименованы в ВЛ22. Выпущенные ранее электровозы ВЛ (Владимир Ленин) при этом также получили новое официальное обозначение — ВЛ19. Числа 22 и 19 в обозначениях указанных электровозов указывают нагрузку от колёсных пар на рельсы, в тонна-силах.

1960. Электровозы Г1 были переименованы в ЭО (электровоз опытный), для избежания путаницы с одноимённым газотурбовозом.

Списки электровозов

Списки электровозов разделены по роду тока в системах питания: постоянного тока, переменного тока и двухсистемные, которые могут работать как на постоянном, так и на переменном токе. Отдельно выделены аккумуляторные электровозы, включая контактно-аккумуляторные (могут работать как от аккумуляторов, так и от контактной сети). В списках электровозы упорядочены по годам выпуска, трофейные и репарационные — по году попадания на советские железные дороги.

Электровозы также различают по роду службы (пассажирские, грузовые, маневровые), этот параметр в таблице обозначен с помощью цвета:
