Адаптер или кессон? Как лучше обустроить скважину на участке? на сайте Недвио

Обустройство автономного водоснабжения частного дома не ограничивается бурением водоносной скважины. Немаловажный этап – обеспечение защиты стыка обсадной колонны с питающим трубопроводом. Сегодня для этого существует две различных технологии: кессон и скважинный адаптер. Рассмотрим подробнее, что они собой представляют, в чем различие этих вариантов, их преимущества и недостатки.

Кессоны

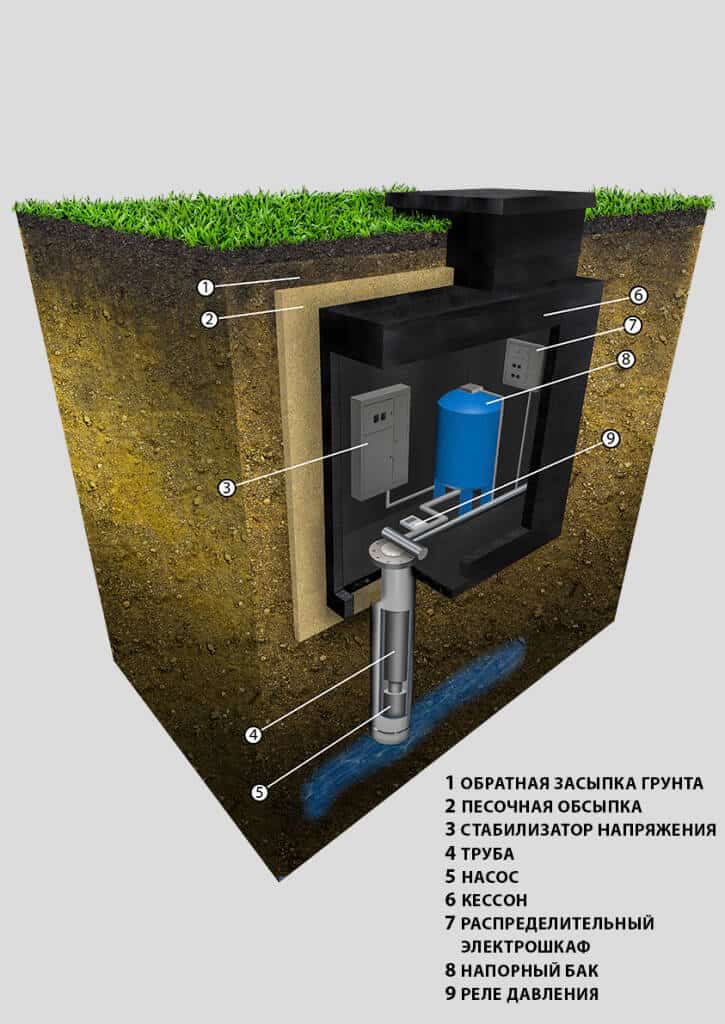

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

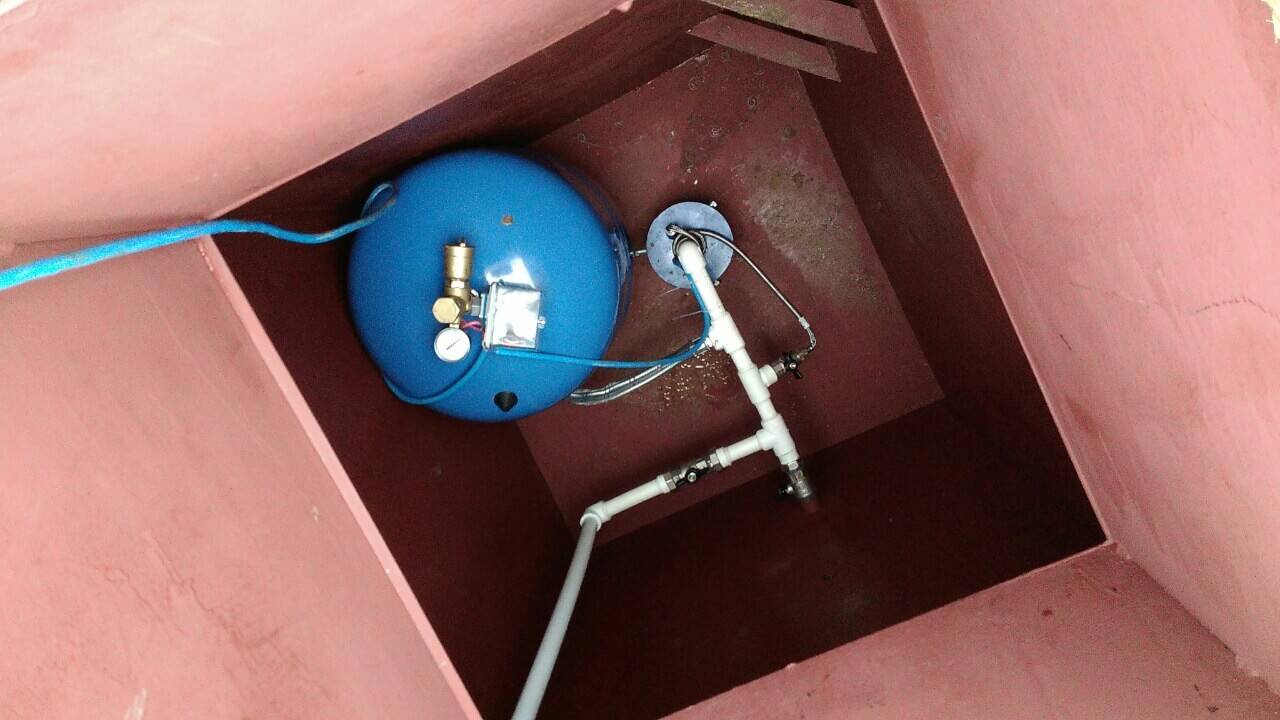

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями. Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода.

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Скважинные адаптеры

Скважинный адаптер, с технической точки зрения, представляет более простое устройство. Это специальный разъем-переходник, с помощью которого можно подключить водоподающий трубопровод к обсадной колонне скважины.

Защитная функция адаптера заключается в том, что с его помощью можно заглубить место стыка ниже уровня промерзания грунта. Также он обеспечивает герметичность соединения, не допускает проникновения в него грунтовых вод и песка.

Скважинный адаптер состоит из двух частей: наружной и внутренней. Первая устанавливается с внешней части обсадной трубы, и через отверстие в ней соединяется со второй, внутренней частью. Изнутри трубы крепится патрубок, к которому подводится шланг погружного водяного насоса. Фиксируются обе части между собой при помощи накидной гайки и резиновых уплотнительных колец.

Подобная технология значительно упрощает земляные и монтажные работы, однако не позволяет разместить рядом со скважиной оборудование водоподачи. При установке адаптера на участке следует учесть еще один нюанс: устройство изнутри обсадной колонны выступает примерно на 3-3,5 см. Поэтому, при необходимости замены или ремонта погружного насоса, достать его без демонтажа адаптера бывает невозможно.

Сравнение преимуществ и недостатков обоих вариантов

Чтобы лучше понять, что лучше: адаптер или кессон и какой вариант для вашей скважины лучше выбрать, проведем сравнение этих двух технологий по нескольким важным критериям.

Заключение

В качестве заключения можно сделать несколько выводов. Установка кессонов предпочтительнее с точки зрения их многофункциональности, долговечности и более высокого уровня защиты. Скважинные адаптеры устанавливаются в ситуации, когда смонтировать кессон на участке по какой-то причине невозможно. Например, у заказчика ограниченный бюджет, есть трудности проведения масштабных земляных работ из-за близости к скважине строений или коммуникаций.

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Источник

Обустройство скважины для воды. кессон, адаптер, бетонные кольца

Преимущества и недостатки

Применение кессонов длительное время являлось классическим вариантом при выполнении автономных источников водоснабжения. Именно поэтому обустройство скважины без кессона при помощи адаптера до сих пор воспринимается далеко не однозначно. Хотя несколько лет использования указанной технологии в различных климатических зонах России доказали её эффективность и право на жизнь.

Указанный метод обладает целым рядом преимуществ:

схема обустройства скважины с адаптером

К недостаткам, которые следует учитывать, принимая решение — «кессон или адаптер для скважины», относятся:

Схема размещения скважин

Естественно, что одна дренажная скважина на участок это мало. Тем более, их можно разделить на несколько типов:

Для защиты зданий, дренаж располагают поблизости от фундаментов, по всему остальному участку – в местах наибольшего скопления влаги. Чтобы избежать чрезмерного высушивания земли, отверстия, расположенные в садах и огородах, делаются меньшими по глубине.

Обычно, число точек необходимое для участка, рассчитывается исходя из глубины скважин. Считается, что площадь, которую эффективно покрывает одна точка, равна площади окружности, радиус которой равен глубине этой точки.

Например, если есть дренаж с глубиной 6 м, тогда его рабочая площадь вычисляется по формуле площади окружности. Т.е. она равна 38м2.

Схема расположения скважин

Сборка и установка металлической конструкции

Традиционный металлический кессон для скважины – одно из наиболее популярных решений. Объясняется это тем, что такое сооружение достаточно легко собрать самостоятельно. Понадобится лишь достаточное количество металла, толщиной 4-5 мм и сварочный аппарат. Выполняют такие емкости в форме параллелепипеда, куба или цилиндра. Последний вариант наиболее прост в изготовлении. При выборе формы кессона нужно учитывать, что количество сварочных швов напрямую влияет на срок службы конструкции. Чем их меньше, тем, соответственно, меньше потенциально опасных для коррозии участков.

Металлический кессон легко изготовить своими руками, если вы знакомы со сварочными работами

В дне любой по форме емкости обязательно выполняется отверстие для обсадной трубы, несколько большего, чем у нее диаметра. К отверстию приваривается гильза, которая должна легко надеваться на обсадную трубу. В стенки ввариваются ниппеля для водопроводных труб. На верху сооружения должен располагаться люк, через который можно будет спуститься внутрь.

Это все конструктивные особенности кессона. Внутреннюю поверхность емкости обязательно нужно загрунтовать, а наружную – покрыть несколькими слоями битумной мастики для защиты от коррозии.

Монтаж конструкции производится достаточно просто. Кессон устанавливают на бруски над приготовленным котлованом

Гильзу надевают на обсадную трубу и, убрав подпорки, осторожно опускают сооружение вниз. Затем вставший на дно ямы кессон выравнивают по уровню. Через подготовленные ниппели в емкость заводят трубы, устанавливают оборудование

Практика показывает, что верхнюю часть металлического кессона лучше утеплить и поверх металлического люка сделать еще один, утепленный

Через подготовленные ниппели в емкость заводят трубы, устанавливают оборудование. Практика показывает, что верхнюю часть металлического кессона лучше утеплить и поверх металлического люка сделать еще один, утепленный.

Таким образом, самостоятельная установка кессона для скважины вполне возможна. Конечно, это достаточно ответственное и хлопотное дело, но при желании с ним можно справиться. Сделанные своими руками конструкции прослужат много лет, обеспечивая бесперебойный поток воды из скважины на участке.

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.

Как установить кессон для скважины?

Правильная установка кессона на скважину – это сравнительно сложный и крайне ответственный процесс. Если во время монтажа гидроизоляция сосуда будет нарушена, то в процессе эксплуатации скважины могут возникнуть серьезные проблемы, устранение которых потребует очередных денежных трат.

Технология обустройства источника водоснабжения состоит из последовательного ряда ответственных шагов:

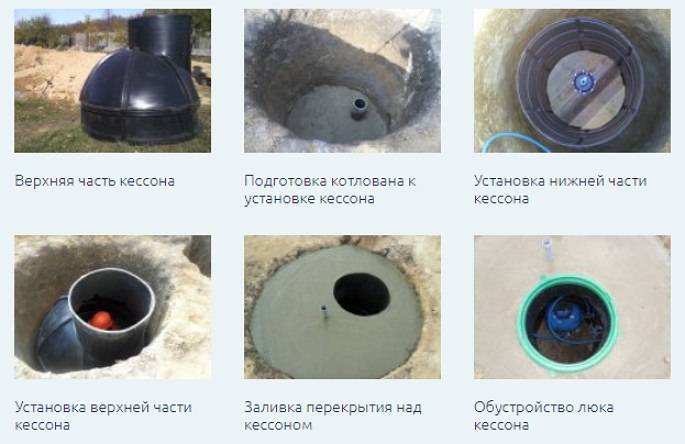

Пошаговый монтаж кессона для скважины тоже состоит из нескольких пошаговых операций:

Вода, которая сразу заполнить скважину, будет грязной, поэтому ее необходимо откачать. Лучше это сделать дешевым временным насосом, а не при помощи оборудования для постоянного пользования.

Стоит отметить, что установка кессона целесообразна не во всех случаях. Иногда, в непосредственной близи от места нахождения скважины уже есть сооружение, которое подходит для размещения оборудования для системы водоснабжения. Тогда более рационально использовать это пространство по назначению, и не оборудовать скважину кессоном.

Водоподъемное оборудование можно разместить на первом этаже дома или в подвале, но есть такой возможности нет, то гидроаккумулятор, электрооборудование, системы автоматического управления насосом и фильтры грубой очистки размещают в кессоне.

Несколько советов

Приняв решение выполнить обустройство скважины адаптером (в торговых сетях они именуются Pitless адаптер), вы получаете надёжную систему водоснабжения и экономите на сроках выполнения работ и стоимости их выполнения. Однако, при его покупке, необходимо помнить следующее:

Видео с плюсами и минусами адаптера и кессона:

Если у Вас также имеется магистральный водопровод, то полезно устанавливать задвижку avk фланцевую для возможности его перекрытия. В зависимости от ситуации можно будет выбирать источник водоснабжения.

Отзывы и комментарии

Преимущества скважинного адаптера

Латунный или бронзовый адаптер предназначен преимущественно для неглубокой скважины. Состоит из двух соединительных частей, связывающих оборудование источника с подающими коммуникациями.

Плюсы адаптера:

Рассмотрим недостатки, в первую очередь, чтобы понять, что лучше выбрать кессон или адаптер для скважины.

Таблица сравнения кессона и адаптера

Самый надёжный и практичный способ обустройства скважины — с установкой металлического цилиндрической кессона c оптимальной толщиной стенки 4 мм, который оправдает себя в течение всего периода эксплуатации. Как выполняется обустройство скважины в Московской области можно посмотреть на сайте компании Водоподъём — https://vodopod-em.ru/services/vodosnabzhenie/obustroystvo-skvazhiny-s-kessonom/

Специалисты ООО БК «Водоподъём» (https://www.vodopod-em.ru) проконсультируют заказчика по телефонам 8(495)723-14-04, 8(985)916-20-90 и подберут подходящий, именно Вам, вариант обустройства и схему устройства системы автономного водоснабжения.

Пленка на воде в колодце ↑

Пленка на воде — результат загрязнения нефтепродуктами. Нефтепродукты в колодец попадают тремя путями (первый и второй явно предпочтительнее третьего):

Если вода в колодце пахнет керосином, надо понимать, что взяться ему там неоткуда, и скорее всего, загрязнен водоносный пласт.

Пленка на воде в колодце

Для очистки колодца от нефтепродуктов применяют сорбенты. Использовать моющие средства категорически запрещено (это попросту заменит один загрязнитель на другой). Воду из колодца необходимо откачать, стенки шахты — отмыть, дно — очистить от осадка, состоящего из остатков нефтепродукта крупной фракции и сорбента. Учтите — смешиваясь с водой, нефтепродукты образуют легкие, средние и тяжелые фракции, что затрудняет визуальную оценку эффективности очистки: пленка с поверхности исчезнет, а загрязнение останется. Нужен химический анализ воды.

Указанные меры помогут избавиться от случайного загрязнения, в том числе произошедшего из-за неисправности насоса. Если загрязнен водоносный горизонт, разовая чистка не поможет — понадобится водоочистительная система или источник придется закрыть (анализ покажет степень загрязнения) и найти альтернативный. Естественным путем водоносные горизонты очищаются очень долго.

При обнаружении на поверхности воды масляной пленки нужно (без промедления):

Для очистки колодца от нефтепродуктов рекомендуем обращаться к специалистам — это недорого, но куда более действенно, чем самостоятельные попытки.

Достоинства и недостатки применения устройства

Скважина без кессонного устройства, оснащенная с использованием адаптера, имеет ряд неоспоримых достоинств.

Среди основных достоинств такого типа обустройства стоит выделить:

Компактные габариты адаптера позволяют его устанавливать на стенки скважины так, что оно становится практически незаметным для посторонних. А это особо актуально при условии, что кражи – не столь уж редкое явление.

Адаптер позволяет полностью скрыть точку подключения гидротехнического сооружения к водопроводу под слоем почвы, не оставив ни малейшего намека на его присутствие

Правда источник, оснащенный адаптером, имеет и ряд недостатков.

К числу таковых стоит отнести:

В сравнении с обустройством приямка установка адаптера проигрывает в том, что гидроаккумулятор, краны и систему автоматики придется обязательно выносить в отдельно помещение.

Разгерметизация элементов может возникнуть даже, если стыковочные элементы конструкции выполнены из неодинаковых металлов, которые имеют разный износ старения и по-разному реагируют на воздействие температуры и влаги.

Обеспечение герметичности обсадной трубы

В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода.

Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.

Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования

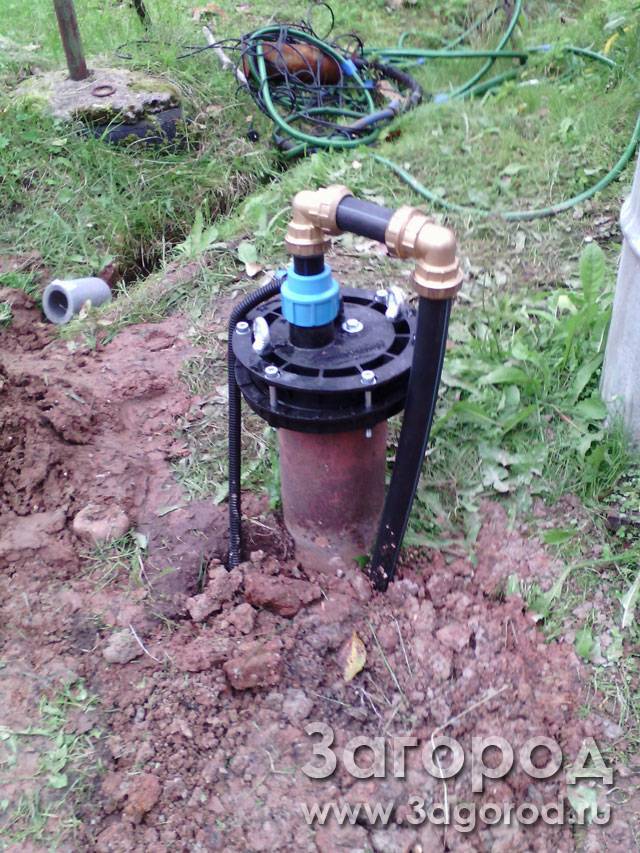

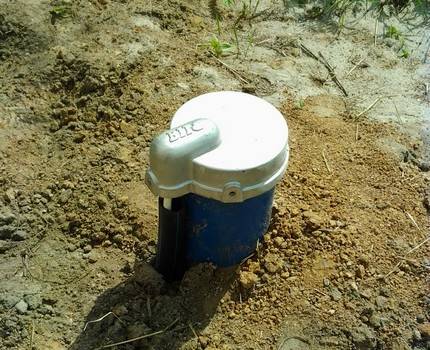

Для защиты скважины служит оголовок — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса.

Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.

Галерея изображений
Фото из
Шаг 1: Приямок вокруг скважины нужно обустроить: укрепить при необходимости стенки, забетонировать или выложить камнем дно

Шаг 2: Обсадную трубу обрезаем до высоты, удобной для установки оголовка и эксплуатации

Шаг 3: Устанавливаем нижний элемент конструкции оголовка на обрезанную обсадную трубу

Шаг 4: Заподлицо с кромкой обрезанной трубы устанавливаем эластичное герметизирующее кольцо

Шаг 5: Подключаем электрокабель, скрепляем его с водоподающей трубой в 20 — 30 см от патрубка насоса и выше через каждые 1,2 — 1,5 м

Шаг 6: Через отверстие в крышке оголовка протаскиваем водоподающую трубу, кабель протягиваем через отверстие с уплотнителем

Шаг 7: Крышку оголовка вместе с протянутым через нее кабелем и трубой устанавливаем на обсадку и фиксируем

Шаг 8: Проверяем работоспособность системы и выполнение соединений. Если все в норме, обрезаем водоподающую трубу для подключения наружной ветки водопровода

Обустройство приямка вокруг скважины

Обрезка обсадной трубы

Установка нижней детали оголовка

Установка уплотняющего кольца оголовка

Подключение кабеля к насосу

Установка крышки оголовка

Оголовок скважины в полной сборке

Подготовка к подключению к водопроводу

Бурение

Формирование скважины на участке невозможно без специального оборудования. В частных хозяйствах чаще применяют ударно-канатное устройство, которое выглядит просто, но работает эффективно. Рабочий механизм представляет собой опорную треногу с забивным устройством. Для треножной конструкции нужны металлические трубы, которые соединяются между собой сваркой. Устройство под названием «стакан» соединяется лебедкой с тросом. Высота опоры прочно связана с длиной забивного агрегата. Соединенные между собой металлические трубы должны быть выше «стакана» на 1,5–2 м.

Для определения глубины скважины важно учитывать следующее

Выбирая обсадную колонну, стоит учесть, что она должна выдержать большие нагрузки. Кроме механической прочности, у трубы должна отсутствовать склонность к коррозии. Материал должен выдерживать давление. Трубы из асбоцемента – наиболее известные и часто используемые для скважин. Подвох использования таких изделий в том, что если скважина заиливается, то восстановлению уже не подлежит. В настоящее время производители предлагают обсадные изделия из следующих материалов:

Стальные изделия дороги, оставляют в воде характерное металлическое послевкусие. Пластиковые трубы появились на рынке не так давно, но уже превосходят своих конкурентов по многим характеристикам. Вкусовые качества воды не портят, в сравнении с асбоцементными вариантами – дешевые.

Деревянные трубы для скважин мало знакомы даже специалистам, так как используются сегодня редко. Варианты этих труб не отличаются высокой прочностью.

Выбрав и установив обсадную трубу для пробуренной скважины можно переходить к монтажу оборудования.

Полезные рекомендации

Преимуществ у подобной системы достаточно много. Это касается и цены, относительной простоты установки и обустройства скважины с адаптером, что позволит сэкономить дополнительные средства

Но очень важно правильно выбрать приспособление. Если стараться максимально сэкономить, можно столкнуться с такой проблемой, как короткий срок службы

Многие адаптеры, которые выполнены из некачественных материалов, могут даже ухудшать качество питьевой воды, а это уже опасно для здоровья. Поэтому к выбору оборудования необходимо подойти максимально ответственно.

Стоит учитывать и то, что даже самый качественный оголовок для скважины, который по гарантии производителя может прослужить несколько десятков лет, периодически нужно проверять и менять расходники, то есть уплотнители. Подобные работы рекомендуется проводить каждые 5-7 лет. Сам процесс простой, но, чтобы добраться до нужного участка, нередко приходится рыть траншею, а это дополнительные расходы сил и финансов.

Подобные профилактические работы будут полезны еще и по причине того, что так трубы не «прилипнут» друг к другу. Такие ситуации нередко встречаются, когда речь идет о конструкциях, на которые продолжительное время оказывалось воздействие воды. Если время от времени развинчивать крепления, а после соединять их, то в будущем не придется сталкиваться с такой проблемой, когда отдельные элементы станет просто невозможно демонтировать.

Несмотря на некоторые сложности, именно адаптер для скважины считается оптимальным вариантом в соотношении цены и качества. Правильно подобранный и установленный элемент будет не только долговечным, но и надежным. Он не пропустит в воду вредные примеси, поэтому можно не переживать о том, что семья будет пить грязную и опасную жидкость.
