Вводное устройство (ВУ): что это такое, определение, назначение
Вводное устройство (ВУ) — это низковольтное распределительное устройство, устанавливаемое на вводе в электроустановку здания и обеспечивающее ввод, учет и распределение электрической энергии в электроустановке здания, а также управление и защиту подключенных к нему распределительных электрических цепей (согласно определения из СП 437.1325800.2018 [1]).
Харечко Ю.В. в своей книге [2] более подробно разъясняет, что представляет собой ВУ, а также в чём состоит его назначение:
« Вводное устройство устанавливают на вводе в электроустановку здания. Вводное устройство представляет собой специальное низковольтное распределительное устройство, которое предназначено для выполнения ввода, осуществления учета и распределения электроэнергии в электроустановке здания. Для выполнения указанных функций вводное устройство оснащают аппаратурой учета, а также низковольтной коммутационной аппаратурой и аппаратурой управления, с помощью которой осуществляют управление и защиту отходящих от ВУ распределительных электрических цепей. К вводному устройству подключают распределительные электрические цепи электроустановки здания, посредством которых электроэнергию от ВУ передают к другим низковольтным распределительным устройствам электроустановки здания. »

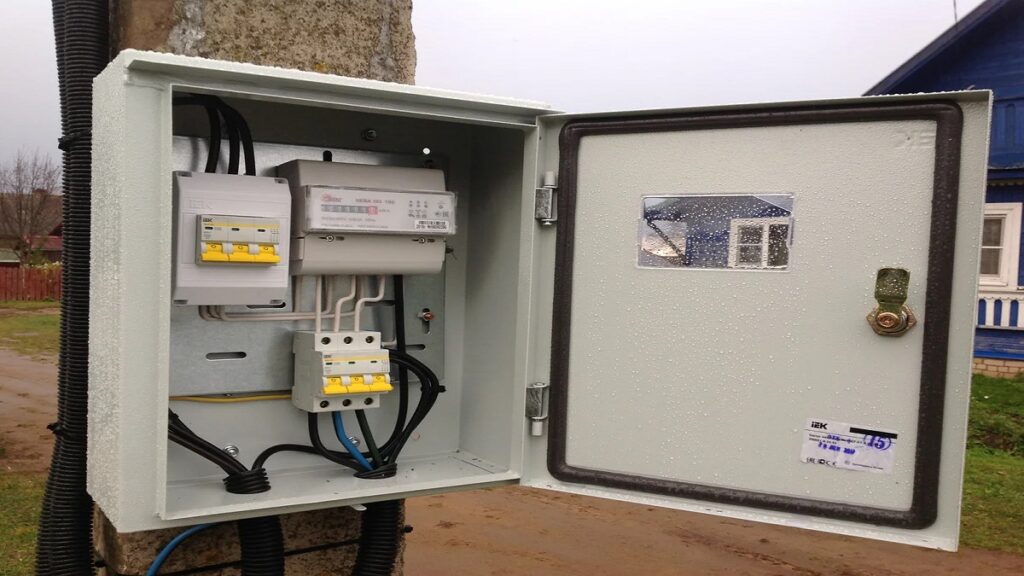

На рисунке 1 показан пример выполнения вводного устройства для индивидуального жилого дома.
Рис. 1. Пример вводного устройства
Вводные устройства должны соответствовать требованиям стандартов комплекса ГОСТ Р 51321 «Устройства комплектные низковольтные распределения и управления».
Ввод в электрическую установку (здания): определение, особенности
Ввод в электрическую установку (электроустановку) — это точка, в которой электрическую энергию вводят в электрическую установку (согласно ГОСТ 30331.1-2013 [1]).
Следует иметь ввиду, что электрическая установка может иметь несколько вводов.
Поясним данное понятие на примере ввода в электроустановку здания. Харечко Ю.В. в своем словаре [2] дает такое пояснение:
« Термин «ввод» используют в нормативной документации для обозначения места, через которое снаружи внутрь здания, сооружения или другого объекта вводят какие-либо коммуникации. Электроустановки здания в большинстве случаев подключают к низковольтным распределительным электрическим сетям. Поэтому электроэнергия поступает в электроустановку здания снаружи. »
Харечко Ю.В. далее детализирует некоторые особенности:
« Распределительная электрическая сеть представляет собой низковольтную электрическую сеть, которая обычно состоит из трансформаторной подстанции и воздушной или кабельной линии электропередачи. Линия электропередачи начинается от низковольтного распределительного устройства трансформаторной подстанции и заканчивается на вводных зажимах вводно-распределительного устройства или вводного устройства, установленного в здании. Линия электропередачи может также заканчиваться на зажимах, которые соединяют провода ответвления от ВЛ к вводу с кабелем (проводами) ввода в электроустановку здания. »
Харечко Ю.В. более подробно останавливается, в частности, на способах подключения электроустановки здания [2]:
« В зависимости от конкретных условий подключение электроустановки здания к распределительной электрической сети может быть осуществлено либо с помощью кабеля (проводов) линии электропередачи, либо с помощью кабеля (проводов) ввода. Место, через которое осуществляют прокладку кабеля (проводов), называют вводом в электроустановку здания. На вводе в электроустановку здания обычно устанавливают вводно-распределительное устройство или вводное устройство. С ввода в электроустановку здания начинаются ее электрические цепи. »
Далее Харечко Ю.В. дает однозначное пояснение, где проходит граница, разделяющая распределительную электрическую сеть и электроустановку здания [2]:
« Граница, которая разделяет распределительную электрическую сеть и подключенную к ней электроустановку здания, обычно проходит:
Вводно-распределительное устройство (ВРУ): состав, классификация, требования
Вводно-распределительное устройство (ВРУ) — это низковольтное распределительное устройство, устанавливаемое на вводе в электроустановку здания и обеспечивающее ввод, учет и распределение электроэнергии в электроустановке здания, а также управление и защиту подключенных к нему распределительных и конечных электрических цепей (определение согласно СП 437.1325800.2018 [1]).
Назначение
О назначении ВРУ, а также о его отличии от ВУ, наиболее ёмко, на мой взгляд, написал Харечко Ю.В. в своей книге [2]:
« Вводно-распределительное устройство устанавливают на вводе в электроустановку здания. Вводно-распределительное устройство представляет собой специальное низковольтное распределительное устройство, которое предназначено для выполнения ввода, осуществления учета и распределения электроэнергии в электроустановке здания. Для выполнения указанных функций ВРУ оснащают аппаратурой учета, а также низковольтной коммутационной аппаратурой и аппаратурой управления, посредством которой осуществляют управление и защиту отходящих от вводно-распределительного устройства распределительных и конечных электрических цепей. В отличие от вводного устройства к ВРУ подключают конечные электрические цепи электроустановки здания. »
Вводно-распределительные устройства должны соответствовать требованиям стандартов комплекса ГОСТ Р 51321 «Устройства комплектные низковольтные распределения и управления», а также требованиям ГОСТ 32396-2013.
Пример внешнего вида вводно-распределительного устройства с закрытой (А) и открытой дверью (Б) приведен на рисунке 1.
Рис. 1. Общий вид ВРУ с закрытой (А) и открытой (Б) дверью (на основе рисунка 6.12 из книги [5] автора Харечко Ю.В.)
С примером выполнения такого ВРУ для электроустановки индивидуального жилого дома вы можете ознакомиться на странице: https://www.asutpp.ru/trehfaznoe-vru-dlya-chastnogo-doma.html
Состав ВРУ
Харечко Ю.В. в своей книге [2] очень детально расписал из каких функциональных блоков и панелей может состоять ВРУ. Приведу соответствующие цитаты из его книги:
« Вводно-распределительные устройства состоят из функциональных блоков, под которыми понимают совокупность взаимосвязанной аппаратуры, установленной во ВРУ, которая обеспечивает выполнение определенных функций. В многопанельном ВРУ функциональный блок может быть выполнен в виде панели, обеспечивающей выполнение определенной функции. »
Вводно-распределительные устройства могут иметь следующие функциональные блоки [2]:
Многопанельные вводно-распределительные устройства состоят из панелей, представляющих собой отделяемые части многопанельного ВРУ, выполненные на единой конструктивной основе с другими панелями и содержащие соответствующие функциональные блоки.
Вводно-распределительные устройства могут иметь следующие панели [2]:
Классификация ВРУ
Вводно-распределительные устройства подразделяются на [2]:
По виду установки шкафные ВРУ могут быть напольного исполнения, настенного исполнения и встраиваемого в нишу.
Харечко Ю.В. в своей книге [2] акцентирует внимание на том, что:
« Согласно классификации низковольтных распределительных устройств, приведенной в ГОСТ Р 51321.1-2007, могут быть ящичные распределительные устройства, предназначенные для установки на вертикальной плоскости. Поэтому вводно-распределительные устройства, которые устанавливают на стенах, например, в электроустановках индивидуальных жилых домов, следует называть ящичными ВРУ, а не шкафными ВРУ. »
Технические характеристики
В таблице 2 ГОСТ 32396-2013 [3], информация из которой приведена ниже, установлены основные характеристики вводно-распределительных устройств.
Таблица 2 — Основные параметры ВРУ (на основе ГОСТ 32396-2013)
Наименование параметра
Вид ВРУ
Многопанельное
Однопанельное
Шкафное
Номинальное напряжение на вводе ВРУ, В
400/230
400/230
400/230
Номинальные токи вводной коммутационной аппаратуры, А
250; 400; 630
160; 250
50; 63; 100; 125; 160
Номинальные токи вводной коммутационной аппаратуры панели ввода с АВР, А
100; 160; 250; 400
100; 160; 250
—
Номинальные токи защитной и коммутационной аппаратуры распределительных электрических цепей, А
25; 32; 40; 63; 100; 160; 250
25; 32; 40; 63; 100; 160
10; 16; 25; 32; 40
Номинальные токи защитной аппаратуры конечных электрических цепей, А
Номинальный кратковременно выдерживаемый ток короткого замыкания для блока ввода и сборных шин ВРУ, кА
20
15
≤ 10
1 Устройства дифференциального тока, которые имеют номинальный отключающий дифференциальный ток 30 мА, могут быть только общего типа. Согласно требованиям ГОСТ IEC 61008-1-2020 и ГОСТ IEC 61009-1-2020 подобные УДТ срабатывают без выдержки времени. К распределительной электрической цепи посредством какого-то распределительного устройства обычно подключено несколько конечных электрических цепей, защищенных УДТ, имеющими номинальные отключающие дифференциальные токи 10 и 30 мА. Поэтому использование УДТ общего типа для защиты распределительной электрической цепи исключает его селективное оперирование с УДТ, которые защищают конечные электрические цепи.
Согласно пункта 5.3 [3], габаритные размеры панелей и шкафов ВРУ напольного исполнения, как правило, не должны превышать 2000×1200×500 мм (высота, ширина, глубина), а шкафов ВРУ настенного и встраиваемого в нишу исполнений – 1000×800×250 мм.
Требования
Вводно-распределительные устройства могут быть выполнены как электрооборудование класса I или класса II.
« Элементы конструкции ВРУ класса I, относящиеся к каркасам, оболочкам и другим проводящим частям, следует изготавливать преимущественно из стали с защитным покрытием. »
« Оболочки ВРУ класса II, если они не выполняют функцию опорных элементов для токоведущих частей, должны изготавливаться из изоляционных материалов, обладающих стойкостью к воспламенению при воздействии нагретой до температуры (850±10)°С проволокой, при встраивании ВРУ в трудновоспламеняющиеся стены — до (650±10)°С (согласно ГОСТ IEC 60439-3). »
Харечко Ю.В. требования пунктов 6.6 и 6.2.19 ГОСТ 32396-2013 сформулировал следующим образом [2]:
« Конструкция вводно-распределительного устройства должна обеспечивать одностороннее обслуживание с фасадной стороны. Органы управления коммутационной аппаратуры и аппаратуры управления размещают за дверями ВРУ. Вводно-распределительные устройства, которые устанавливают в электрощитовых помещениях, обычно изготавливают со степенью защиты не менее IP2X с передней и боковых сторон и IP00 – сверху, снизу и сзади. ВРУ, устанавливаемые вне электрощитовых помещений, должны иметь степень защиты (при закрытых дверях) не менее IP31 со всех сторон, кроме нижнего основания, примыкающего к полу. Степень защиты, обеспечиваемая оперативной панелью, при открытых дверях ВРУ должна быть не менее IP2X. В вводно-распределительном устройстве шкафного исполнения класса I оперативная панель может быть выполнена из проводящего или изоляционного материала, а во ВРУ класса II – только из изоляционного материала. »
Харечко Ю.В. в своем словаре [2] сформулировал требования п. 6.2.8, 6.2.9 и 6.2.14 из [3] следующим образом:
« Блоки ввода и распределения ВРУ должны иметь достаточный объем для размещения в них проводников и присоединения проводников к коммутационной аппаратуре и аппаратуре управления, к шинам и блокам зажимов, которое выполняют с соблюдением нормированных радиусов изгиба изолированных проводов и жил кабелей. В этих блоках должны быть предусмотрены элементы для крепления проводов и кабелей. В блоках ввода ВРУ также устанавливают устройства защиты от импульсных перенапряжений, которые подключают после вводной защитной аппаратуры. »
На основании пунктов 6.2.15, 6.2.17 из [3] Харечко Ю.В. сформулировал следующие требования [2]:
« В однопанельных ВРУ и вводных панелях многопанельных ВРУ следует предусматривать специальные отсеки с дверцами для размещения блоков учета электроэнергии. Дверцы должны запираться на ключ и иметь элементы для их опломбирования. Во ВРУ шкафного типа вводные зажимы для проводников питающей сети и цепи учета следует располагать за оперативной панелью, которая должна быть снабжена элементами для опломбирования, при этом блоки учета в отдельные отсеки могут не выделяться. »
Согласно п. 6.2.29 ГОСТ 32396-2013:
« Для снятия показаний счетчиков в дверцах отсеков или в дверях одно- и многопанельных ВРУ должны быть окна, закрытые ударопрочным прозрачным материалом. Такие окна могут предусматриваться также в дверях ВРУ шкафного типа. Допускается не выполнять окна для снятия показаний счетчиков во ВРУ, устанавливаемых в электрощитовых помещениях. »
Сечения фазных шин ВРУ выбирают в зависимости от значений номинальных токов вводной аппаратуры, приведенных в таблице 2 ГОСТ 32396-2013, с учетом их допустимого нагрева. Сечения защитной шины РЕ и нейтральной шины N принимают в зависимости от сечения фазных шин в соответствии с требованиями таблиц 3 и 4 ГОСТ 32396-2013 [3].
Таблица 3 — Сечения фазных и соответствующих им защитных проводников РЕ, мм 2 (на основе ГОСТ 32396-2013)
Таблица 4 — Сечения фазных и соответствующих им нейтральных проводников N, мм 2 (на основе ГОСТ 32396-2013)
Сечение фазного проводника S, мм 2
Сечение соответствующего нейтрального проводника, мм 2
трехфазных цепей
однофазных цепей
S ≤ 16
S
S
S > 16
S/2
S
« Сборные шины ВРУ оснащают специальными зажимами, посредством которых осуществляют разборные присоединения фазных, нейтральных и защитных проводников. Число зажимов на сборных шинах и их сечения должны соответствовать числу присоединяемых к ним проводников внешних и внутренних электрических цепей и их сечениям. Сборные шины должны выдерживать электродинамические и термические воздействия, вызванные токами коротких замыканий. »
« В вводно-распределительных устройствах должны быть предусмотрены зажимы, предназначенные для присоединения проводников внешних электрических цепей и имеющие средства для стабилизации контактного давления. К каждому зажиму для защитного или нейтрального проводника должен присоединяться, как правило, один проводник. Во ВРУ класса I зажимы для нейтральных проводников должны быть изолированы от их проводящих оболочек так же, как зажимы для фазных проводников, а зажимы для защитных проводников должны иметь электрические соединения с оболочками. Во ВРУ класса II зажимы для защитных и нейтральных проводников должны быть изолированы от их проводящих оболочек так же, как зажимы для фазных проводников. »
« Открытые проводящие части вводно-распределительных устройств класса I должны быть надежно соединены между собой и присоединены к их защитным шинам. Сопротивление между защитной шиной и каждой открытой проводящей частью ВРУ должно быть не более 0,1 Ом. »
« Внутренние электрические цепи ВРУ следует выполнять медными изолированными проводами. Сборные шины, как правило, должны быть медными. Можно применять алюминиевые шины, за исключением защитных шин РЕ, которые могу быть выполнены из стали с покрытием. В этом случае проводимость стальных шин должна соответствовать проводимости медных шин. »
« Провода внутренних электрических цепей, имеющие небольшие сечения, обычно прокладывают в вводно-распределительных устройствах пучками или размещают в коробах. Число проводов, объединяемых в пучок или прокладываемых в коробе, определяют по условиям их допустимого нагрева при протекании по ним электрических токов, равных номинальным токам аппаратуры, к которой они присоединены. Сопротивление изоляции внутренних цепей ВРУ в холодном состоянии должно быть не менее 10 МОм. »
Согласно пункта 6.8.1 из [3]:
« При номинальных токах ВРУ шкафного и однопанельного исполнений, а также при номинальных токах панелей многопанельного ВРУ превышение температуры их частей над температурой окружающего воздуха и допустимая температура нагрева этих частей при температуре окружающего воздуха 35 °С не должны быть более значений, приведенных в таблице 5 ГОСТ 32396-2013. »
Таблица 5 — Превышение температуры, °С (на основе ГОСТ 32396-2013)
Часть ВРУ
Допустимое превышение температуры над температурой окружающего воздуха 35 °С 1)
Допустимая температура нагрева, °С
Контактные соединения выводов аппаратуры, контактных зажимов с внутренними и внешними проводниками
55
90
Неизолированные проводники (шины)
55
90
Проводники с поливинилхлоридной изоляцией
35
70 2)
Органы управления из изоляционного материала
20
55
Доступные части оболочки:
– металлические – из изоляционного материала
1) При верхнем значении температуры окружающего воздуха, отличном от 35 °С, допустимые превышения температуры могут быть изменены в пределах указанных допустимых температур нагрева.
2) Допустимая температура нагрева проводников с изоляцией другого вида устанавливается в технических условиях на ВРУ конкретных типов.
Согласно п. 6.9.1 из [3]:
« Металлические детали ВРУ должны иметь защитные лакокрасочные, порошковые полимерные и (или) металлические покрытия. »
ГОСТ 32396-2013 (п. 6.10.2) установил срок службы вводно-распределительных устройств, равный 25 лет. В течение этого срока допускается замена отдельных комплектующих элементов ВРУ.
Требования к цветовой и буквенно-цифровой маркировке проводников в ВРУ.
Маркировку проводников в вводно-распределительных устройствах следует выполнять согласно требованиям ГОСТ 33542-2015 (IEC 60445:2010) [4], который установил общие правила для использования определенных цветов и буквенно-цифровых обозначений для идентификации проводников с целью обеспечения безопасности при эксплуатации электрооборудования и электроустановок. Установленные в ГОСТ 33542-2015 цвета и буквенно-цифровые обозначения проводников предназначены для применения в кабельной продукции, шинах, электрическом оборудовании и электроустановках.
Защитные проводники РЕ должны иметь зелено-желтый цвет, а нейтральные проводники N – синий цвет.
Требованиями ГОСТ 33542-2015 запрещено применять отдельно желтый цвет и зеленый цвет для маркировки проводников. Желтый и зеленый цвета также запрещено использовать в любых двухцветных комбинациях, кроме желто-зеленой цветовой комбинации.
Защитные и нейтральные шины должны обозначаться соответственно РЕ и N. Провода внутренних электрических цепей должны иметь на концах цифровую маркировку в соответствии с принципиальными схемами ВРУ. На концах сборных фазных шин, если иное не указано на принципиальных схемах, следует наносить знаки L1, L2, L3.
Фазные проводники в однофазных электрических цепях должны быть идентифицированы коричневым цветом, в трехфазных – коричневым, черным и серым цветами. Буквенно-цифровая идентификация фазного проводника однофазной электрической цепи должна быть «L», фазных проводников трехфазной электрической цепи – «L1», «L2» и «L3».
В случае если однофазная электрическая цепь является ответвлением от трехфазной электрической цепи, цветовая и буквенно-цифровая идентификация фазного проводника однофазной электрической цепи должна совпадать с цветовой и буквенно-цифровой идентификацией того фазного проводника трехфазной электрической цепи, с которым он имеет электрическое соединение.
