Сейсмическая нагрузка

Сейсмическая нагрузка (Seismic loading) является одним из основных понятий в сейсмостойком строительстве и означает приложение колебательного возбуждения землетрясения к различным постройкам.

Величина сейсмической нагрузки в большинстве случаев определяется с помощью анализа сейсмостойкости и зависит от:

См. также

Примечания

Полезное

Смотреть что такое «Сейсмическая нагрузка» в других словарях:

сейсмическая нагрузка — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN earthquake loadingEQseismic loadingseismic load … Справочник технического переводчика

сейсмическая (инерционная) сила, сейсмическая нагрузка — 3.40 сейсмическая (инерционная) сила, сейсмическая нагрузка : Сила (нагрузка), возникающая в системе «сооружение основание» при колебаниях основания сооружения во время землетрясения. Источник: СП 14.13330.2014: Строительство в сейсмических… … Словарь-справочник терминов нормативно-технической документации

Нагрузка (значения) — Техника Нагрузка (электротехника) в различных электронных и электротехнических устройствах (активная, реактивная (ёмкостная) нагрузка; см также Внутреннее сопротивление). Осевая и радиальная нагрузка в различных вращающихся механизмах… … Википедия

нагрузка сейсмическая — Особая динамическая нагрузка от землетрясения [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики строительные изделия прочие EN seismic load DE seismische Beanspruchung FR sollicitation sismiquesollicitation … Справочник технического переводчика

Нагрузка сейсмическая — – особая динамическая нагрузка от землетрясения. [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Рубрика термина: Виды нагрузок на материалы Рубрики энциклопедии: Абразивное оборудование, Абразивы,… … Энциклопедия терминов, определений и пояснений строительных материалов

НАГРУЗКА СЕЙСМИЧЕСКАЯ — особая динамическая нагрузка от землетрясения (Болгарский язык; Български) земетръсно [сеизмично] натоварване (Чешский язык; Čeština) seismické zatížení (Немецкий язык; Deutsch) seismische Beanspruchung (Венгерский язык; Magyar) szeizmikus teher… … Строительный словарь

СП 14.13330.2014: Строительство в сейсмических районах — Терминология СП 14.13330.2014: Строительство в сейсмических районах: 3.1 абсолютное движение : Движение точек сооружения, определяемое как сумма переносного и относительного движений во время землетрясения. Определения термина из разных… … Словарь-справочник терминов нормативно-технической документации

Виды нагрузок на материалы — Термины рубрики: Виды нагрузок на материалы Воздействие силовое Динамическая нагрузка Интенсивность нагрузки Коэффициент надежности по нагрузке … Энциклопедия терминов, определений и пояснений строительных материалов

Сейсмотерминология — Эта страница глоссарий. Сейсмотерминология свод наиболее важных терминов и понятий, используемых в практике антисейсмического проектирования энергетического оборудования и трубопроводов атомных и тепловых электростанций. Антис … Википедия

Ответная акселерограмма — Сейсмотерминология свод наиболее важных терминов и понятий, используемых в практике антисейсмического проектирования энергетического оборудования и трубопроводов атомных и тепловых электростанций. Антисеймическое проектирование комплекс… … Википедия

Источник

Сейсмические нагрузки

Смотреть что такое «Сейсмические нагрузки» в других словарях:

сейсмические (инерционные) силы, сейсмические нагрузки — 3.23 сейсмические (инерционные) силы, сейсмические нагрузки: Силы (нагрузки), возникающие в системе сооружение основание при колебаниях основания сооружения во время землетрясения; вычисляются с учетом интенсивности сейсмического воздействия и… … Словарь-справочник терминов нормативно-технической документации

Коэффициент распределения сейсмической нагрузки, соответствующей i-ому уровню k_F_._i — 3.9 Коэффициент распределения сейсмической нагрузки, соответствующей i ому уровню kF.i Коэффициент распределения сейсмической силы сдвига основания до i oгo уровня; этот коэффициент характеризует распределение сейсмических нагрузок по высоте, где … Словарь-справочник терминов нормативно-технической документации

СТО 17330282.27.140.002-2008: Гидротехнические сооружения ГЭС и ГАЭС. Условия создания. Нормы и требования — Терминология СТО 17330282.27.140.002 2008: Гидротехнические сооружения ГЭС и ГАЭС. Условия создания. Нормы и требования: 3.1 абсолютное движение: Движение точек сооружения, определяемое как сумма переносного и относительного движений во время… … Словарь-справочник терминов нормативно-технической документации

РД 31.3.06-2000: Руководство по учету сейсмических воздействий при проектировании морских гидротехнических сооружений типа «БОЛЬВЕРК» — Терминология РД 31.3.06 2000: Руководство по учету сейсмических воздействий при проектировании морских гидротехнических сооружений типа «БОЛЬВЕРК»: Аналитический уровень сейсмостойкости сооружения уровень сейсмостойкости, установленный… … Словарь-справочник терминов нормативно-технической документации

Критерии разрушения каменных конструкций — Критерии разрушения каменной конструкции – условия необратимого изменения начального состояния каменной конструкции под действием внешних нагрузок или силовых воздействий. Необратимым изменением считается образование трещин в кладочных элементах… … Википедия

Железобетон — сочетание бетона и стальной арматуры, монолитно соединённых и совместно работающих в конструкции. Термин «Ж.» нередко употребляется как собирательное название железобетонных конструкций и изделий (См. Железобетонные конструкции и изделия) … Большая советская энциклопедия

СЕЙСМОСТОЙКОСТЬ — способность несущих конструкций сооружения или здания противостоять сейсмическим воздействиям без потери эксплуатационных качеств (Болгарский язык; Български) земетръсоустойчивост (Чешский язык; Čeština) odolnost proti účinkům zemětřesení… … Строительный словарь

Источник

Сайт инженера-проектировщика

Сейсмические нагрузки СП 14.13330.2014

Согласно СП 14.13330.2014 :

Сейсмические нагрузки

5 Расчетные нагрузки

5.1. Расчет конструкций и оснований зданий и сооружений, проектируемых для строительства в сейсмических районах, должен выполняться на основные и особые сочетания нагрузок с учетом расчетной сейсмической нагрузки.

При расчете зданий и сооружений на особое сочетание нагрузок значения расчетных нагрузок следует умножать на коэффициенты сочетаний, принимаемые по таблице 2. Нагрузки, соответствующие сейсмическому воздействию, следует рассматривать как знакопеременные нагрузки.

Таблица 2 — Коэффициенты сочетаний нагрузок

Вид нагрузок	Значение коэффициента n_c
Постоянные	0,9
Временные длительные	0,8
Кратковременные (на перекрытия и покрытия)	0,5

Горизонтальные нагрузки от масс на гибких подвесках, температурные климатические воздействия, ветровые нагрузки, динамические воздействия от оборудования и транспорта, тормозные и боковые усилия от движения кранов при этом не учитываются.

При определении расчетной вертикальной сейсмической нагрузки следует учитывать массу моста крана, массу тележки, а также массу груза, равного грузоподъемности крана, с коэффициентом 0,3.

Расчетную горизонтальную сейсмическую нагрузку от массы мостов кранов следует учитывать в направлении, перпендикулярном к оси подкрановых балок. Снижение крановых нагрузок, предусмотренное СП 20.13330, при этом не учитывают.

5.2. При выполнении расчетов сооружений с учетом сейсмических воздействий следует применять две расчетные ситуации:

а) сейсмические нагрузки соответствуют уровню ПЗ (проектное землетрясение). Целью расчетов на воздействие ПЗ является предотвращение частичной или полной потери эксплуатационных свойств сооружением. Расчетные модели сооружений следует принимать соответствующими упругой области деформирования. Расчеты зданий и сооружений на особые сочетания нагрузок следует выполнять на нагрузки, определяемые в соответствии с 5.5, 5.9, 5.11. При выполнении расчета в частотной области суммарные (усилия, моменты, напряжения, перемещения) инерционные нагрузки, соответствующие сейсмическому воздействию, допускается вычислять по формуле (8);

б) сейсмические нагрузки соответствуют уровню MPЗ (максимальное расчетное землетрясение). Целью расчетов на воздействие MPЗ является предотвращение глобального обрушения сооружения или его частей, создающего угрозу безопасности людей. Формирование расчетных моделей сооружений следует проводить с учетом возможности развития в несущих и ненесущих элементах конструкций неупругих деформаций и локальных хрупких разрушений.

5.2.1 Расчеты по 5.2, а) следует выполнять для всех зданий и сооружений.

Расчеты по 5.2, б) следует применять для зданий и сооружений, перечисленных в позициях 1 и 2 таблицы 3.

Таблица 3 — Коэффициенты K₀, определяемые назначением сооружения

Назначение сооружения или здания

Значение коэффициента K₀

при расчете на ПЗ не менее

при расчете на MPЗ

1 Объекты, перечисленные в подпунктах 1), 2), 3), 4), 5), 6), 9), 10.1), 11) пункта 1 Статьи 48.1 кодекса [1];

1,2

2,0

сооружения с пролетами более 100 м;

объекты жизнеобеспечения городов и населенных пунктов;

объекты гидро- и теплоэнергетики мощностью более 1000 МВт;

монументальные здания и другие сооружения;

правительственные здания повышенной ответственности;

жилые, общественные и административные здания высотой более 200 м

2 Здания и сооружения:

1,1

1,5

объекты, перечисленные в подпунктах 7), 8) пункта 1 и в подпунктах 3), 4) пункта 2 Статьи 48.1 кодекса [1];

функционирование которых необходимо при землетрясении и ликвидации его последствий (здания правительственной связи; службы МЧС и полиции; системы энерго- и водоснабжения; сооружения пожаротушения, газоснабжения; сооружения, содержащие большое количество токсичных или взрывчатых веществ, которые могут быть опасными для населения; медицинские учреждения, имеющие оборудование для применения в аварийных ситуациях);

здания основных музеев; государственных архивов; административных органов управления; здания хранилищ национальных и культурных ценностей; зрелищные объекты; крупные учреждения здравоохранения и торговые предприятия с массовым нахождением людей; сооружения с пролетом более 60 м; жилые, общественные и административные здания высотой более 75 м; мачты и башни сооружений связи и телерадиовещания высотой более 100 м, не вошедшие в подпункт 3) пункта 1 кодекса [1]; трубы высотой более 100 м; тоннели, трубопроводы на дорогах высшей категории или протяженностью более 500 м, мостовые сооружения с пролетами 200 м и более, объекты гидро- и теплоэнергетики мощностью более 150 МВт;

здания: дошкольных образовательных учреждений, общеобразовательных учреждений, лечебных учреждений со стационаром, медицинских центров, для маломобильных групп населения, спальных корпусов интернатов;

другие здания и сооружения, разрушения которых могут привести к тяжелым экономическим, социальным и экологическим последствиям

3 Другие здания и сооружения, не указанные в 1 и 2

1,0

4 Здания и сооружения временного (сезонного) назначения, а также здания и сооружения вспомогательного применения, связанные с осуществлением строительства или реконструкции здания или сооружения либо расположенные на земельных участках, представленных для индивидуального жилищного строительства

0,8

—

Примечания

1 Заказчик по представлению генпроектировщика относит сооружения по назначению к перечню таблицы 3.

Источник

Сейсмостойкое строительство

Сейсмостойкое строительство — раздел гражданского строительства, специализирующийся в области изучения поведения зданий и сооружений под сейсмическим воздействием [1] в виде сотрясений земной поверхности, потери грунтом своей несущей способности, волн цунами и разработки методов и технологий строительства зданий, устойчивых к сейсмическим воздействиям.

Сейсмостойкое строительство может рассматривать любой строительный объект как фортификационное сооружение, но предназначенное для обороны от специфического противника — землетрясения и/или вызванных землетрясением катастроф (например, цунами). В обоих случаях основной принцип проектирования общий: замедлить или ослабить возможную атаку, вплоть до невозможности победы для атакующего.

Главные задачи сейсмостойкого строительства:

Содержание

Сейсмическое нагружение

Сейсмическое нагружение (seismic loading) является одним из основных понятий в сейсмостойком строительстве и теории сейсмостойкости и означает приложение колебательного возбуждения землетрясения к различным постройкам.

Величина сейсмической нагрузки в большинстве случаев зависит от:

Сейсмическая защита

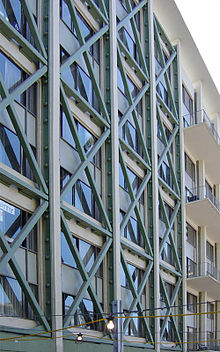

Исходя из того, что прочность стали примерно в 10 раз выше, чем у самого прочного бетона и каменной или кирпичной кладки, понятие сейсмостойкость ассоциируется с достаточно прочной постройкой, с мощным стальным каркасом или стенами, способными выдержать расчётное землетрясение без полного разрушения и с минимальными человеческими жертвами. Примером такой постройки может служить изображенный рядом спальный корпус Университета Беркли, усиленный наружной антисейсмической стальной фермой.

Однако не следует навязывать зданию почти непосильную задачу — сопротивляться сокрушительному землетрясению. Лучше дать этому зданию возможность как бы парить над трясущейся землей. Провозгласить такую цель, конечно, значительно проще, чем достичь её практически.

На фото справа показана модель 18-этажного здания на виброплатформе, на котором проводятся испытания в режиме Нортриджского землетрясения, записанного недалеко от его эпицентра. Блок из четырёх сейсмопротекторов (вид сейсмической изоляции) поможет зданию резко повысить его сейсмостойкость и выдержать сотрясение.

Сейсмический анализ

Сейсмический анализ или анализ сейсмостойкости является интеллектуальным инструментом в сейсмостойком строительстве, который разбивает эту сложную тему на ряд подразделов для лучшего понимания работы зданий и сооружений под сейсмической нагрузкой.

Однако спектры реакции хороши лишь для систем с одной степенью свободы. Использование пошагового интегрирования с трехмерными диаграммами сейсмостойкости [13] оказываются более эффективным методом для систем со многими степенями свободы и со значительной нелинейностью в условиях переходного процесса кинематической раскачки.

Экспериментальная проверка сейсмостойкости

Экспериментальная проверка сейсмостойкости, или исследование сейсмостойкости, необходимо для понимания действительной работы зданий и сооружений под сейсмической нагрузкой. Онa бывает, в основном, двух видов: полевaя (натурнaя) и на сейсмоплатформе.

Удобнее всего испытывать модель здания на сейсмоплатформе, воссоздающей сейсмические колебания — если, конечно, у вас нет времени дождаться настоящего землетрясения.

Сопутствующие испытания

Сопутствующие испытания (англ.:Concurrent testings) на сейсмоплатформе обычно проводятся, когда необходимо сравнить поведение различных модификаций сооружения при одном и том же сейсмическом нагружении [16] ; см., например, ниже:

Виброконтроль

Сухая кладка стен

Первыми строителями, обратившим особое внимание на сейсмостойкость капитальных построек, в частности, стен зданий, были инки и др. древние жители Перу.

Эти обстоятельства позволяют считать сухую кладку стен инками одним из первых в истории устройств пассивного виброконтроля зданий.

Сейсмический амортизатор

Инерционный демпфер

Обычно, инерционный демпфер (Tuned Mass Damper), называемый также инерционный гаситель, который является одним из устройств для вибрационного контроля, представляет собой массивный бетонный блок, установленный на высотном здании или другом сооружении, который колеблется с резонансной частотой данного объекта с помощью специального пружиноподобного механизма под сейсмической нагрузкой.

Для этой цели, например, инерционный демпфер небоскреба Тайбэй 101 оборудован двумя маятниковыми подвесками, на 92-ом и 88-ом этажах, весящими 660 тонн каждая.

Гистерезисный демпфер

Гистерезисный демпфер (Hysteretic damper) предназначен для улучшения работы зданий и сооружений под сейсмической нагрузкой за счёт диссипации сейсмической энергии проникающей в эти здания и сооружения. Имеются, в основном, четыре группы гистерезисных демпферов, а именно:

Каждая группа демпферов имеет свою специфику, свои достоинства и недостатки, которые следует учитывать при их применении.

Демпфирование вертикальной конфигурацией

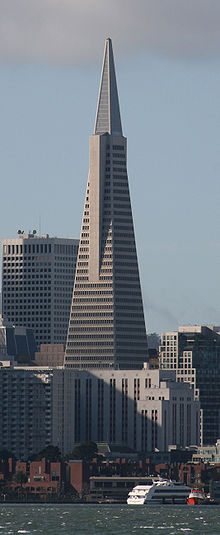

Демпфирование вертикальной конфигурацией (Building elevation control) предназначено для улучшения работы зданий и сооружений под сейсмической нагрузкой за счёт предотвращения резонансных колебаний с помощью дисперсии сейсмической энергии проникающей в эти здания и сооружения. Пирамидальные постройки не перестают привлекать внимание архитекторов и инженеров также благодаря их большей устойчивости при ураганах и землетрясениях.

Конический профиль здания не является обязательным для этого метода вибрационного контроля. Аналогичный эффект может быть достигнут с помощью соответствующей конфигурации таких характеристик как массы этажей и их жесткости [11].

Многочастотный успокоитель колебаний

Многочастотный успокоитель колебаний (Multi-Frequency Quieting Building System) или, сокращенно, МУК является системой устройств для вибрационного контроля, установленной на высотном здании или другом сооружении, которая колеблется с определёнными резонансными частотами данного объекта под сейсмической нагрузкой.

Каждый МУК включает в себя ряд междуэтажных диафрагм, обрамленных набором выступающих консолей с различными периодами собственных колебаний и работающих как инерционные демпферы. Использование МУК позволяет сделать здание как функциональным, так и архитектурно привлекательным.

Приподнятое основание здания

Приподнятое основание здания (Elevated building foundation) является инструментом вибрационного контроля в сейсмостойком строительстве, который может улучшить работу зданий и сооружений под сейсмической нагрузкой.

Эффект Приподнятого основания здания (ПОЗ) основан на следующем. В результате многократных отражений, дифракций и диссипаций сейсмических волн в процессе их распространения внутри ПОЗ, передача сейсмической энергии в надстройку (верхнюю часть здания) оказывается сильно ослабленной [12].

Эта цель достигается за счёт соответствующего подбора строительных материалов, конструктивных размеров, а также конфигурации НОЗ для конкретной площадки строительства.

Свинцово-резиновая опора

Свинцово-резиновая опора (Lead Rubber Bearing) — это сейсмическая изоляция, предназначенная для улучшения работы зданий и сооружений под сейсмической нагрузкой за счёт интенсивного демпфирования сейсмической энергии, проникающей через фундаменты в эти здания и сооружения. На фото справа показано испытание свинцово-резиновой опоры сделанной из резинового цилиндра со свинцовым сердечником.

Однако механически податливые системы, какими являются сейсмически изолированные сооружения со сравнительно низкой горизонтальной жесткостью, но со значительной так называемой демпфирующей силой, могут испытывать значительные перегрузки, вызванные при землетрясении как раз этой силой [13].

Пружинный демпфер

Пружинный демпфер (springs-with-damper base isolator) является изолирующим устройством, подобным по замыслу свинцово-резиновой опоре. Два небольших трехэтажных дома с такими устройствами, расположенными в Санта Монике (Калифорния), были проэкзаменованы Нортриджским землетрясением в 1994 году [14] [15].

Фрикционно-маятниковая опора

Фрикционно-маятниковая опора (Friction Pendulum Bearing) — это сейсмическая изоляция, являющаяся инструментом вибрационного контроля в сейсмостойком строительстве, который может улучшить работу зданий и сооружений под сейсмической нагрузкой.

Основные элементы фрикционно-маятниковой опоры (ФМО):

Стоп-кадр испытания жесткого каркаса на ФМО показан справа.

Исследование сейсмостойкости

Исследование сейсмостойкости (Earthquake engineering research) включает в себя как полевые так и аналитические и лабораторные эксперименты, имеющие целью объяснение известных фактов либо пересмотр общепринятых взглядов в свете вновь открытых фактов и теоретических разработок в области сейсмостойкого строительства.

Тем не менее, основным практическим методом получения новых знаний в этoй области до сих пор является обследование поврежденных при землетрясениях сооружений.

Главные мировые исследовательские центры по сейсмостойкости и сейсмостойкому строительству приведены ниже:
