Саморегулирующийся греющий кабель – принцип работы

Саморегулирующийся греющий кабель – это разновидность проводника, которая используется для обогрева труб зимой. Он предотвращает возможное промерзание, появление наростов из льда и, как следствие, деформацию труб. Подходит для всех видов труб и самостоятельно подстраивается под условия окружающей среды. Кабель с простым принципом работы может сэкономить много денег и нервов своему владельцу.

Принцип работы саморегулирующегося кабеля

Чем ниже температура вокруг провода, тем больше он будет нагреваться. Это удобный и простой элемент для нагрева:

Особенностью является то, что температура кабеля меняется в зависимости от окружаемой среды.

Как устроен саморегулирующийся греющий кабель

Нагревающий кабель устроен просто и надежно. Он состоит из двух медных проводов, по которым идет ток. Проводки окутаны греющей полимерной матрицей, которая в свою очередь покрыта изоляцией. Укреплена данная конструкция обычно оплеткой из медных луженных проволок для придания прочности проводу.

Кабеля данного типа бывают экранированные и неэкранированные. Первые используют для нагрева кровли, водопроводов и карнизов в доступных для человека местах. Это сделано по соображениям безопасности. Неэкранированные кабеля используют чаще всего на производствах, в местах не доступных человеку. Например, для обогрева труб.

Неплохим вариантом для покупки, может стать греющий кабель ELEKTRA SelfTec PRO. Они достаточно экономны. Используются предпочтительно для обогрева труби и систем защиты от замерзания.

Принцип работы самонагревающегося нагревательного кабеля

Существует много вопросов по поводу как работает греющий кабель саморегулирующийся для обогрева труб. Для обеспечения работоспособности кабеля его нужно только включить в розетку. Ток будет идти по двум медным проводом, которые в свою очередь передают тепло и энергию на нагревающую матрицу.

Данная конструкция не нуждается в выделенном терморегуляторе. Контроль температуры происходит за счет физических свойств полимерной матрицы. Когда в любой части провода будет снижена температура, то возрастет проводимость тока, что повлечет за собой более сильный нагрев провода.

Можно поставить дополнительные терморегуляторы, но только в том случае, если нужен точный контроль температур и возможность резкого изменения силы нагрева, например, для обогрева водопровода.

Таким образом нагревательный провод имеет следующие преимущества:

Как работает резистивный греющий элемент

Для работы с резистивным кабелем понадобиться датчики температуры, которые необходимо будет установить на трубе. В кабеле нет регулирующей матрицы, поэтому необходим контроль за температурой.

При остывании трубы датчики заставят систему включиться и кабель будет нагреваться. По достижению необходимых показателей тепла система будет выключена.

Хорошим вариантом для приобретения будет нагревательный кабель Nexans – двухжильный TXLP/2R.

При монтаже в бетонные полы секции кабеля идеально подходят для полного, дополнительного отопления любых помещений и комфортного обогрева поверхности всех типов полов. Мощность кабеля – 17Вт/м.

Посмотрите видео об особенностях греющих кабелей, в котором помогут выбрать правильный кабель.

Выводы

С наступлением холодов обязательно нужно подумать про защиту трубопроводов. Из-за морозов неприятность может случиться в самый неожиданный момент. Намного дешевле предотвратить проблему и заказать кабель сейчас, чем потом менять трубопровод. Более подробно у наших консультантов!

Источник

Греющий кабель для практичных хозяев

На правах рекламы

Промерзание грунта, а вместе с ним – водопроводных и канализационных труб может парализовать деятельность жизненно-важных коммуникаций. Иногда единственное средство от подобных неприятностей – установка греющего кабеля.

Мы познакомим вас с уникальными техническими решениями, которые за разумные деньги обеспечивают эксплуатационную безопасность инженерных коммуникаций в сезон зимних холодов. Речь идет о саморегулирующемся греющем кабеле Heatus – продукции Южно-Корейского производителя Young Chang Silicone.

Производитель имеет свою историю, доброе имя, на мировом рынке он известен с 1986 года. Производственные мощности и ресурсы компания сосредоточила у себя на родине. Если учесть, что ее конкуренты давно перенесли заводы на территорию дружественных держав (например, в Китай), то этот факт сам по себе заслуживает доверия к продукции.

Обогрев инженерных систем: проблемы и трудности

Разберемся, какие же факторы «вгоняют в тоску» частных застройщиков и профессиональных строителей, когда речь заходит об электрическом обогреве инженерных коммуникаций:

В дополнение к вышеперечисленному: отсутствие подходящих типоразмеров при покупке кабеля вынуждает застройщиков переплачивать за лишние погонные метры. Если же человек приобретает кабель на отрез, ему неизбежно приходится тратить время и деньги на поиск недостающих комплектующих (манжеты, кабельные вводы и т. д.).

Теперь рассмотрим, каким образом греющий кабель Heatus решает эти и другие проблемы.

«Умная» матрица как залог эффективного энергопотребления

Специалисты знают, что основным элементом саморегулирующегося греющего кабеля является его матрица. Этот материал, изготовленный на основе полупроводников, способен менять свое сопротивление в зависимости от температуры на конкретно взятом участке электрической цепи.

Матрица Heatus изготовлена с использованием самых перспективных технологий. Их секрет производитель, разумеется, не раскрывает, но вот о результатах внедрения в производственную практику сообщает с гордостью. Благодаря технологическим особенностям матрица Heatus демонстрирует минимальное сопротивление именно при низких температурах. В результате, для работы в условиях низких температур, где есть ограничения по мощности, кабель Heatus подходит идеально. Он потребляет сравнительно небольшой пусковой ток, поэтому даже в момент пуска уровень энергопотребления очень низкий.

По мере роста температуры рабочая матрица автоматически снижает потребляемую мощность. Это гарантирует экономию электроэнергии без потери функционала, а также позволяет оснащать систему защитной автоматикой меньшего номинала.

Тестирование греющего кабеля

Дата испытаний: 15 апреля 2018 г. (отдел управления качеством, Young Chang Silicone).

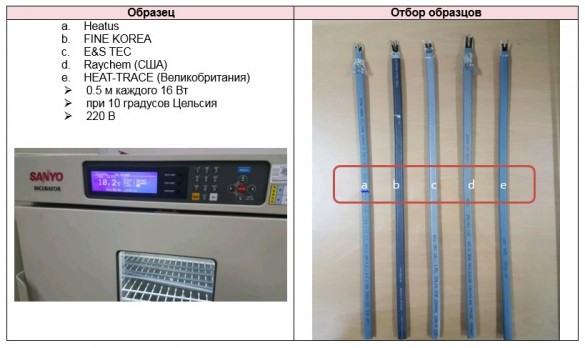

Сравнительный тест проводился на моделях одинаковой мощности (16 Вт/м).

Рис. 1. Тестирование потребления тока кабелей от различных производителей.

Как показывают проведенные тесты, пусковой ток матрицы Heatus ниже средних значений, выявленных при испытании аналогичной продукции от других производителей. В процессе эксплуатации системы автоматического подогрева многократно отключаются и по новой запускаются в работу, следовательно, минимизация пусковых токов играет решающую роль в обеспечении их экономичности.

Еще один параметр, влияющий на экономичность греющего кабеля, это период времени, в течение которого его матрица способна выходить на рабочие характеристики. Проведенные тесты показали, что выход кабеля Heatus на рабочую мощность занимает столько же времени, сколько занимает он у продукции от других известных производителей.

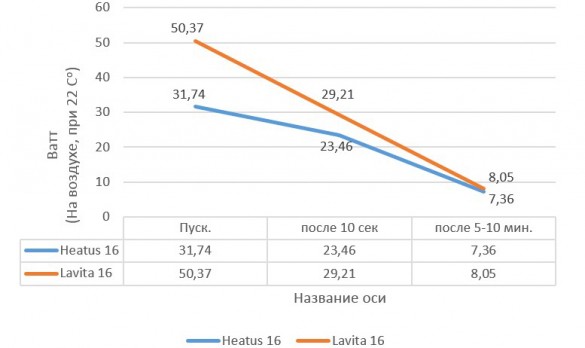

Рис. 2. Снижение мощности при повышении температуры.

Что дает такое качество в сочетании с небольшими пусковыми токами? Благодаря ему матрица Heatus становится самым перспективным решением при строительстве «незамерзающих» инженерных коммуникаций. Как это влияет на экономию? Если говорить конкретно: за десять минут работы греющий кабель Heatus тратит на 1,33 Вт/ч (на один метр кабеля) меньше электрической мощности, чем его аналоги, обладающие схожим функционалом, но более высокой стоимостью. Умножьте это на общую длину коммуникаций среднестатистического объекта: экономия энергопотребления составит 400 Вт/ч. Характеристика – усредненная, но дает потребителю объективное понимание собственной выгоды.

Надёжность и долговечность

Технология термообработки матрицы Heatus и никелированное покрытие медного проводника увеличивает срок эксплуатации саморегулирующегося кабеля, обеспечивая надежное соединение матрицы с токоведущими жилами. В сравнении с оловянным покрытием, которое используют производители аналогичной продукции, такое решение выглядит более перспективным, надежным и долговечным. В отличии от аналогичной продукции более низкого качества, срок службы которой составляет 1…3 года (максимум), расчетный период эксплуатации саморегулирующегося кабеля Heatus составляет 10…20 лет. Способность кабеля Heatus сохранять свои эксплуатационные характеристики на протяжении длительного периода эксплуатации наглядно подтверждается соответствующими тестами (рис. 3).

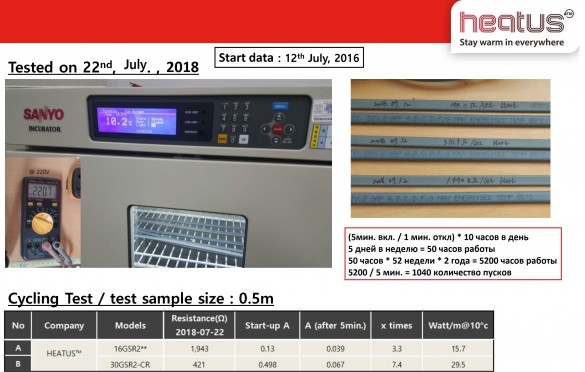

Рис. 3. Тестирование удельной мощности после длительной эксплуатации.

Как показали тесты, спустя 5200 часов штатной эксплуатации (включение, разогрев и выключение), номинальная мощность матрицы Heatus изменилась совсем незначительно.

Комплектность и метраж

Согласитесь, что любая система выглядит куда выгоднее и практичнее, если поставляется к потребителю полностью укомплектованной. Если говорить о системах подогрева, то это лучше, чем покупать отдельно кабель, а отдельно муфты и уплотнения, которые не всегда отличаются хорошим качеством, и которые потом приходится подгонять под размеры своих коммуникаций.

Кабельная продукция на базе греющей матрицы Heatus изначально укомплектована всем необходимым для быстрой и нетрудоемкой установки. Так, комплекты греющего кабеля PerfectJet, предназначенные для установки внутрь труб (канализационных, водопроводных и т. д.), помимо нагревательных элементов оснащаются кабельным вводом.

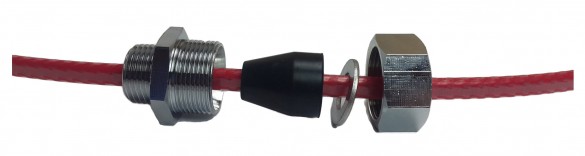

Кабельный ввод – это совокупность деталей и элементов, обеспечивающих герметичную фиксацию кабеля в трубопроводе. Стопроцентная герметичность комплектов Heatus обеспечивается специальной формой уплотнения, а также большой площадью соприкосновения между манжетой и кабелем.

И еще пара важных моментов: в монтажные комплекты Heatus входят кабели разной длины (всего – 65 типоразмеров, кратных одному метру). Для покупателя подобный сортамент – это наличие оптимальных решений на все случаи жизни. Теперь, что касается безопасной транспортировки: аккуратная картонная упаковка защитит продукцию от повреждений во время перевозки, что очень важно, ведь последствия механических ударов и незаметных царапин обязательно проявят себя в процессе эксплуатации.

Надежная и экологичная изоляция

Изоляция на основе высокомолекулярного полимерного соединения (полиолефин), надежно защищает греющую часть комплектов Heatus для наружного монтажа ARDpipe от разнообразных механических воздействий: от ударов, многократных перегибов и так далее. Благодаря этому качеству кабель ARDpipe является простым средством для решения сложных задач: он способен защитить от промерзания и продлить срок эксплуатации инженерных систем, проложенных в сложных и проблемных грунтах. Наружный кабель Heatus предназначен для обогрева инженерных коммуникаций, изготовленных из различных материалов. Максимальный диаметр обслуживаемого трубопровода составляет 200 мм.

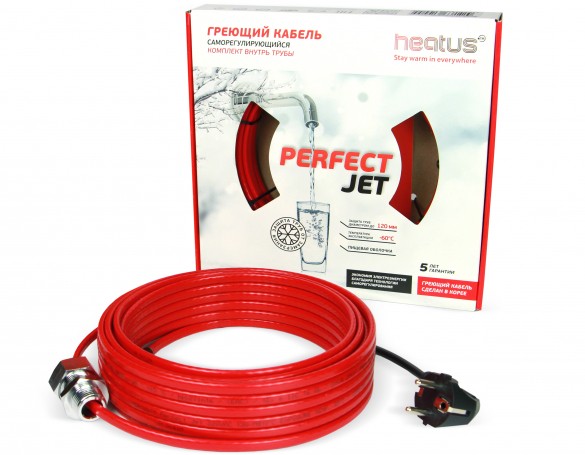

Саморегулирующийся кабель, который входит в рабочие комплекты PerfectJet, специально разрабатывался для внутреннего монтажа (для установки внутрь инженерных коммуникаций). Эта продукция дополнительно покрыта защитной пищевой оболочкой, что невозможно не отметить, рассматривая отличительные характеристики комплектов PerfectJet. Очень часто такой проводник используется для обогрева водопроводных магистралей, и наличие пищевой оболочки в данном случае является вполне логичным требованием санитарных и экологических нормативов. Пищевая оболочка от Heatus надежно закрывает маркировку, нанесенную на кабель, что выгодно отличает продукцию представленного бренда от изделий-аналогов, в которых маркировка наносится поверх пищевой оболочки.
