Что такое кабельный ввод и для чего он нужен
Электроприборы необходимы человеку для автоматизации различных процессов. Без них невозможно представить современную жизнь. Печатная плата, расположенная внутри любого прибора восприимчива к воздействию влаги, механических повреждений и других опасностей окружающей среды и нуждается в защите. Для этого используют герметичный корпус, а кабельный ввод или другими словами призван обеспечить внешнее подключение.
Кабельный ввод – сальник – это устройство для ввода, фиксации и защиты проводов и волоконно-оптических и электрических кабелей. Защищает само оборудование от пыли и влаги в месте ввода кабеля в оборудование.
Кабельный ввод состоит из корпуса, лепесткового зажима кабеля, кабельного уплотнителя, накидной гайки, уплотнительной резьбы и ответной гайки. С помощью лепесткового зажима накидная гайка фиксирует кабель, а уплотнители защищают его от влаги и другого воздействия, что позволяет эксплуатировать устройство на улице, в помещениях повышенного загрязнения, в условиях морского тумана, в подвалах.
Классифицируются по способу прокладки кабеля:
По типу исполнения:
По материалу исполнения на рынке представлены вводы из:
Конструкция гайки предотвращает раскручивание.
По конструкции при этом металлические не отличаются от пластиковых. Те и другие устойчивы к перепадам температуры и влиянию коррозионно опасных и серосодержащих сред и надежно фиксируют кабель при вводе его в коммутационные шкафы, короба, пульты управления и другое электротехническое оборудование.
Кабельный гремоввод
При подключении распределительных шкафов, коммутационных коробов, пультов управления, а также различного электрооборудования велика опасность повреждения изоляции и внутренних жил силовых кабелей острыми металлическими кромками данных устройств. Для того чтобы избежать этого, используют такое приспособление, как гермоввод кабельный (кабельная втулка) – специальный фиксатор, надежно защищающий место входа силового кабеля в подключаемое с его помощью устройство от механических повреждений. О том, что собой представляет гермоввод, для чего применяется, из чего состоит и как монтируется, пойдет речь в данной статье.
Основное назначение и применение
Основными функциями кабельных сальников являются:
Также кабельные сальники защищают силовые высоковольтные линии от контакта с содержащимися в воздухе взрывоопасными газами, детонирующими даже от небольшой искры. Применяют кабельные сальники при подключении распределительных и коммутационных шкафов, коробов, различного электрооборудования, для прокладки силовых высоковольтных и контрольных коммуникаций.
Конструкция кабельных вводов
Самая распространенная и надежная конструкция гермоввода включает в себя следующие составные части:
Основные характеристики
Основными характеристиками гермовводов являются:
Типы и классификация
В основе классификации современных кабельных втулок лежат такие их характеристики, как материал изготовления, конструктивные особенности, предназначение.
В зависимости от материала изготовления, гермовводы бывают:
В зависимости от конструкции и сферы использования, гермовводы бывают:
Важно! Недопустимо использование не обладающих высокой прочностью, герметичностью и надежностью общепромышленных гермовводов во взрывоопасных условиях.
Основные критерии выбора
К основным критериям, учитываемым при выборе данного приспособления, относятся следующие:
Преимущества использования
Использование кабельных сальников обусловлено следующими преимуществами:
Таким образом, использование гермовводов для монтажа кабеля позволяет обезопасить небольшие вводные участки силовых линий от различных механических повреждений, надежно загерметизировать подключаемое электрооборудование от проникновения пыли и влаги, делая процесс его эксплуатации более безопасным и удобным.
Видео
Комплексный обзор: кабельные вводы
Современный мир невозможно представить себе без различных электроприборов. Они облегчают наш труд, помогают автоматизировать некоторые процессы, следят за различными показателями в режиме реального времени. Сердце любого прибора — печатная плата, с расположенными на ней электронными компонентами, разъемами и модулями, которые восприимчивы к механическому воздействию и окружающей среде. Для их защиты используется герметичный корпус, а для внешних герметичных подключений — кабельные вводы.
Распределительная коробка с подключенными кабельными вводами
Составные части
Составляющие кабельного ввода:
Уплотнители обеспечивают необходимую степень защиты от проникновения влаги твердых частиц. Накидная гайка фиксирует кабель с помощью лепесткового зажима. Ответной гайкой гермоввод зажимают на корпусе устройства или просто вкручивают, в том случае, если в корпусе выполнено отверстие с резьбой.
Основные параметры
Основным параметром является сечение зажимаемого кабеля. Существуют вводы под тонкий кабель (1-3мм), так и под кабель большого диаметра (до 70мм). Следующий важный параметр — степень защиты от проникновения (пыле-влагозащита). Бывает в интервале IP54 (без защиты от внешних воздействий) — IP68 (защита от струи воды на глубине до 1 метра). Из электромеханическких характеристик основные: выдерживаемая разность давлений, без потери герметичности (обычно до 5Бар) и диапазон рабочих температур (в зависимости от материала изготовления и типа гермоввода бывает от −60 до +100С)
Тип резьбы кабельного ввода:
Ассортимент
Сегодня ассортимент кабельных вводов, сальников и гермовводов обширен и насчитывает сотни моделей и тысячи модификаций.

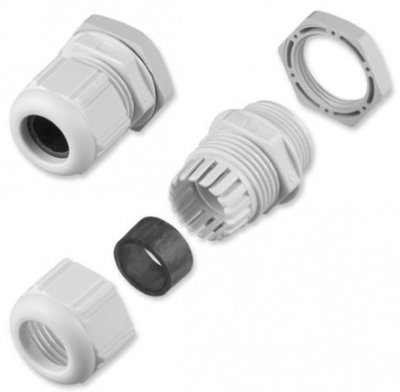

Пластиковые кабельные вводы
Подборка пластиковых гермовводов Ortac
На внутренней стороне накидной гайки могут быть выполнены специальные насечки, предотвращающие откручивание от вибрационных нагрузок. Такие вводы способны обеспечить высокую степень защиты до IP68, защиту от масел, щелочей.

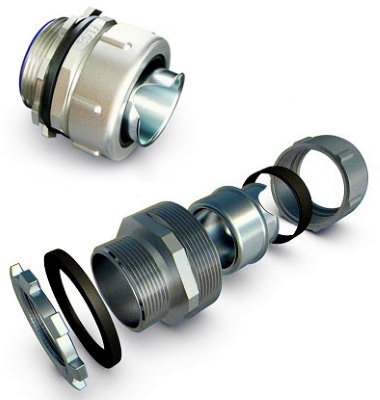

Металлические кабельные вводы
По конструкции стандартные металлические вводы не отличаются от пластиковых. Корпус кабельного ввода и накидной гайки изготовлен из металла:
Металлические кабельные вводы и акссеуары
Обычно уплотнители металлических кабельный вводов — это NBR и TPV, но есть серии металлических вводов с силиконовым уплотнителем. Стандартно в металлическом кабельном вводе применяют лепестковый зажим из полиамида 6.
Разновидности и типы кабельных вводов
С глухой резинкой (только пластиковые) — кабельный ввод оснащен пластиковой мембраной (прокладкой) и может сохранять герметичность корпуса без протянутого кабеля. Для монтажа кабеля потребуется лишь проткнуть прокладку.
С защитой провода (пластиковые и металлические) — вводы со спиральной защитой кабеля от излома. Накидная гайка выполнена со спиралью на конце. Данные вводы применяют в приборах, испытывающих вибрационные нагрузки или механическое воздействие для дополнительной защиты кабеля от излома.
Мультиотверстные (пластиковые и металлические) — применяются в случае, если необходимо протянуть через гермоввод несколько проводов маленького сечения. Диапазон сечений проводов — от 3 до 9мм. Обеспечивают защиту — IP65 (пыленепроницаемые, защита от струи воды)
Вводы под плоский кабель (пластиковые и металлические) — применяется для ввода плоского кабеля в герметичный корпус, ширина кабеля может быть от 13 до 45мм, высота от 7 до 14мм. Обеспечивают защиту — IP65
С плоской гайкой (пластиковые и металлические) — для менее ответственных применений существует серия кабельных вводов с плоской гайкой. Без уплотнителя резьбы кабельный ввод обеспечивает защиту IP54, с уплотнителем — IP65.
С зажимом на провод (только металлические) — Существует и серия металлических кабельный вводов с зажимом. Эту серию можно использовать, чтобы защитить кабель от перемещений при механических воздействиях.
EMC вводы (только металлические). — Для экранированных кабелей существует специально разработанная серия EMC кабельных вводов. Данная серия предназначена для электромагнитного экранирования кабельного ввода путем заземления на экранирующую оплетку кабеля. Заземление обеспечивается специальными лепестками гермоввода, которые надежно зажимают оплетку кабеля.
Экстра-большого сечения (только металлические) — Для очень больших сечений кабеля существует серия металлических гермовводов экстра-больших размеров от M63×1,5 до M90×2,0
Мини-кабельные вводы — Для применений в ограниченных пространствах можно использовать кабельные вводы серии мини. Диапазон размеров серии — от M6×1,0 до M12×1,5. Диапазон сечений кабеля от 2 до 8мм. Обеспечивает IP68 и может комплектоваться, помимо стандартных, уплотнителями EPDM или силиконовыми уплотнителями.
Вентиляционные кабельные вводы — линейка сальников для выравнивания давления в герметичных корпусах и защиты от образования конденсата. Модели имеют отверстия на корпусе и гидрофобную мембрану внутри. Подобный конструктив обеспечивает воздухообмен, но не пропускает влагу, тем самым сохраняя IP68 всего устройства.
Вводы с силиконовым уплотнителем (только металлические) — комплектуются прокладкой из силикона, что обеспечивает более широкий температурный диапазон работы кабельного ввода при сохранении IP68: от −60 до +200 С
Вводы с защитой от микроорганизмов (только металлические) выполнены в соответствии с директивой департамента здравоохранения США об «экспулатации оборудования в медицинском и пищевом оборудовании». Конструктив вводов затрудняет их загрязнение и облегчает очистку, а специальная мембрана (TPE) препятствует попаданию микробов и бактерий внутрь устройства
Взрывозащищенные вводы (Ex)
Отдельная категория металлических вводов для применения во взрывоопасных зонах. Ключевое назначение гермоввода в таких условиях — не защитить от взрыва, как может показаться на первый взгляд, а препятствовать проникновению легковоспламеняющихся газов в устройство. Гермоввод не должен допускать утечку газа между уплотнителем и оболочкой кабеля. Состоит из корпуса, накидной гайки, одного или двух кабельных уплотнителей, резьбового уплотнителя и ответной гайки.
Взрывозащищенные вводы EX и акссесуары
В Российской практике взрывоопасные зоны делят на несколько видов в зависимости присутствия в этой зоне легко воспламеняющего вещества или пыли, образующей вместе с воздухом взрывоопасную смесь.
Зона 0 (Зона 20) Взрывоопасный газ (пыль) присутствует постоянно или втечение продолжительного времени
Зона 1 (Зона 21) — Взрывоопасный газ (пыль) постоянно не присутствует, но существует вероятность его появления в условиях нормального режима эксплуатации
Зона 2 (Зона 22) — Взрывоопасный газ (пыль) может появиться только в результате ошибок эксплуатации оборудования или поломки и присутствует непродолжительное время
Разновидности
Для эксплуатации вводов во взрывозащищенных условиях они должны быть сертифицированы по международным (стандарт ATEX) и Российским (соответствие техническому регламенту ТР ТС 012/2011) требованиям.
Аксессуары кабельных вводов
Функционал и возможности кабельных вводов могут быть расширены посредством использования различных аксессуаров:
Аксессуары под кабельные вводы
Основные производители кабельных вводов
Как и в большинстве случаев на электротехническом рынке, производители кабельных вводов разбиты на 2 группы. Европейские задают технологический темп, сертифицируют продукцию и разрабатывают специализированные решения для отраслей. Коллеги из Азии умело копируют все разработки, избегают санкций за нарушение патентов и предлагают более низкие цены. Но есть свои исключения.
Основные европейские производители:
Токарно-фрезерные станки с ЧПУ для обработки металла (слева) термопласт-автоматы для производства продукции из пластика (справа) на производстве Ortac
Основные азиатские производители
BEISIT (Китай, стандартная линейка гермовводов, главная особенность — широкий ассортимент размеров внутри стандартных моделей, включая вводы под NPT резьбу. Средний ценовой сегмент)
AVC (Тайвань, помимо стандартной линейки есть решения миниатюрных металлических гермовводов. Дорогой бренд, высокий ценовой сегмент)
IEK (Де-юре российский, де-факто — Китайский производитель соединителей и электротехнических компонентов. Низкий ценовой сегмент)
EKF (Китай, более узкая линейка вводов, в основном — для распределительных коробок. Низкий ценовой сегмент)
Кабельные вводы широко применяются в промышленности, в частности ив таких отраслях, как светотехника, охрана и безопасность, прокладка и монтаж электросетей, телекоммуникация. Металлические модели используют в тяжелой промышленности — нефтегазовом комплексе, судостроении. Многообразие форм, типов и размеров позволяют подобрать эффективное решение под любую задачу
Что такое сальники в электрике
Сальниковый ввод, виды и применение
Зачастую вовремя проведения монтажных работ с токопроводящими питающими и силовыми кабелями появляется необходимость применять специальное приспособление при вводах их в распределительные шкафы и при использовании соединительных коробок с коммутационными рейками. Особенно остро встает вопрос применения приспособлений защиты кабеля от нарушения изоляции заломов, загибов.
Сальниковый ввод
При входе питающих кабелей небольших мощностей в распределительные щитки, а также короба, возможно повреждение изоляции либо заломов кабеля с последующим обрывом одной из фаз. В таких случаях применяется специальное защитное приспособление – сальниковый ввод. Это специальные элементы, необходимые для присоединения кабельной продукции к любому виду электрооборудования. Тем самым кабель можно спокойно вводить в любой вид корпуса.
Сальниковый ввод в первую очередь разделяется на два вида – с зажимным механизмом и без него.
Кроме того, их делят по видам материала, из которого они изготовлены:
Конструктивные особенности
Сальниковый ввод представляет собой конструкцию из нескольких элементов, каждый из которых несет определенную функцию. Он имеет зажимную и стопорную гайку, необходимые для надежной фиксации как самого кабеля, так и в месте соединения с корпусом электрического шкафа. Имеются также и специальные уплотнители, необходимые для защиты от попадания влаги и пыли по требованиям безопасной эксплуатации оборудования.
И один из основных элементов – это зубчатая муфта, которая придает соединению дополнительную прочность во время монтажа и эксплуатации электрооборудования.
Применение
Кабельные сальниковые вводы применяются не только для защиты кабеля от непосредственного повреждения, но и для защиты самого электрического шкафа любого вида оборудования от прямого попадания пыли и влаги. Это может уберечь электроустановку от короткого замыкания в связи с пробоем между контактами разряда через пыль или влагу.
Другим немаловажным положительным свойством является возможность жесткого закрепления питающих кабелей в местах входа кабеля в электрические шкафы при помощи сальникового ввода кабеля. Во время эксплуатации оборудования даже хорошо закрепленный кабель можно повредить. Это может сделать как обслуживающий персонал, так и работающие на этом оборудовании. При этом может повредиться контакт в месте соединения питающих проводов кабеля, а также возможно короткое замыкание в связи с попаданием оборванных проводов на соседние контакты. В некоторых случаях происходит замыкание на корпус, при этом даже заземленная установка может нести опасность при прикосновении к ней. Эти и другие виды неприятных обрывов и коротких замыканий выводит работающую установку из строя, приводит к нарушению технологического процесса и подвергает работающий персонал опасности повреждения электрическим током.
Не стоит забывать, что даже применение сальникового ввода не освобождает от обязательного применения заземления в электроустановках. Это строго регламентировано в правилах монтажа и эксплуатации силовых питающих кабелей.
кабельный сальник
кабельный сальник
—
сальник для электрических кабелей и проводов
—
[ГОСТ 4860.1-83]
[ГОСТ 4860.2-83]
cable gland
device permitting the introduction of one or more electric and/or fibre optics cables into an electrical apparatus so as to maintain the relevant type of protection
[IEV number 426-04-18 ]
presse-étoupe
dispositif permettant l’introduction d’un ou plusieurs câbles électriques et/ou optiques dans un matériel électrique tout en maintenant le mode de protection appliqué
[IEV number 426-04-18 ]
Сальник предназначен для ввода кабелей в оболочки электротехнических изделий.
Типы сальников по ГОСТ 4860.2-83
Сальник односторонний
1 — Гнездо
2 — Нажимная гайка
3 — Шайба
Сальник двухсторонний
1 — Гнездо
2 — Нажимная гайка
3 — Шайба
Сальник фланцевый
1 — Гнездо
2 — Нажимная гайка
3 — Шайба
Сальник трубный
1 — Гнездо
2 — Нажимная гайка
3 — Шайба
Сальник пластмассовый
1 — Гнездо
2 — Нажимная гайка
3 — Шайба
4 — Привертная гайка
Что такое кабельный сальник?
Что такое кабельный сальник ➤ Кабельные громоотводы — ещё одно назначение кабельных сальников, которое связанно с их надёжной фиксацией после выполнения подсоединения к электроустановкам. Дело в том, что во время эксплуатации провод, который подключен к электрическим аппаратам или клемникам, находящимся внутри шкафов, должен быть качественно зафиксирован, и не важно, это стационарная или передвижная конструкция.
Кабельный сальник ➤ — это фитинг, который соединяет кабель с электрическим источником. Он способен закрепить кабель, чтобы тот не выскочил из места соединения и не болтался, а находился в устойчивом от колебаний состоянии. Устройства кабельных сальников применяются в разных категориях соединений, в зависимости от того, для чего используется сальник.
Кабельный сальник ➤ эксплуатируется для общепромышленных работ или, если требуется защита от опасных температур или взрывов. Кабели, могут вставляться в железную оболочку, либо в бронированную, либо в небронированную, для каждого вида соединений потребуется определенный тип сальника. Сам сальник может быть изготовлен из металлов, таких как латунь или алюминий, или пластик. Каждый материал полезен в определенной области применения и среде размещения.
Кабельный сальник ➤ Когда выполняются электрические работы, можно обеспечить прокладку провода к электрооборудованию без кабельного сальника, но это плохая идея по нескольким причинам. Сальник обеспечивает герметичность, что гарантирует, что кабель не соскользнет во время работы и это не приведет к травме кого-либо поблизости. Сальники часто обеспечивают другие функции безопасности, такие как заземление провода или изоляционных кабелей, поэтому они часто используются для кабельных соединений.
Кабельный сальник ➤ Для кабельных вводов имеются две основные категории: промышленные и опасные. Промышленный кабельный сальник является универсальным сальником, который отвечает общим требованиям к опасности, поэтому он может использоваться в условиях без высоких температур или риска перегрева. Если окружающая среда является опасной, используется иной вид сальника, которые отвечают необходимым дополнительным требованиям к безопасности. Они более крепкие и имеют устойчивые характеристики к высоким температурам и прочим внешним воздействиям, которые не могут его повредить.
Кабельный сальник ➤ Два типа кабелей, которые могут вставляться в кабельный сальник, классифицируются как бронированные или небронированные, и это будет играть в том, какая железа будет выбрана для работы. Бронированный кабель потребует сальника, который может зажимать провода и имеет возможность прекратить подачу энергии из бронированных секций. Небронированные провода не требуют прекращения работы, но для надежной защиты проводов требуется высокая степень защиты и крепления.
Кабельный сальник ➤ Большинство блоков кабельных сальников выполнены из латуни, которая считается более распространенным в применении материалом, который является коррозионностойким и проводящим. Когда есть присутствие алюминия и влаги одновременно, латунь может начать коррозировать. Латунь часто покрыта другими металлами, чтобы сделать сальник более устойчивым к коррозии. Пластик часто используется в качестве альтернативы металлическим сальникам.
Что такое кабельный ввод и зачем он нужен
Прокладывая электрические сети, нужно учитывать различные нюансы, в том числе решать вопрос с вводом кабелей в распределительные коробки, щиты и шкафы, различные устройства. Кабель недостаточно просто ввести в отверстие в корпусе, его еще нужно как-то закрепить и при необходимости обеспечить герметичность ввода.
Кабельные вводы в нашем интернет-магазине:
Для решения вопросов с вводом кабелей применяют специальной конструкции муфты, которые еще называют кабельным вводом, гермовводом и даже сальником. С помощью кабельного ввода можно добиться не только надежной фиксации кабеля к корпусу устройства, но и обеспечить необходимую степень защиты от пыли и влаги, соответствующую определенному классу защиты, вплоть до IP68.
По применению кабельные вводы делятся на два основных вида:
При применении гермоввода для ввода кабелей решается сразу несколько задач. Кабельный ввод защищает кабель от преждевременного износа и от разрыва, ограничивает радиус изгиба кабеля при креплении его к корпусу оборудования. Также в гермовводах предусмотрен специальный зажим, который фиксирует кабель, предотвращая его вырывание из разъема, что в свою очередь гарантирует работу оборудования без перебоев.
Кабельные вводы изготавливаются из разных материалов, пластика и металла, и каждый из них имеет свои достоинства и недостатки. Гермовводы могут быть на провода диаметром 1-3 мм и на кабели диаметром до 70 мм. Пластиковые кабельные вводы достаточно прочные, простые в производстве и имеют невысокую стоимость, но при этом они быстро разрушаются под действием ультрафиолета и не подходят для использования на улице. Металлические кабельные вводы выдерживают высокие температуры, могут использоваться на улице и применяются для обеспечения самой высокой степени защиты IP68.
Наибольшее распространение получили следующие типы кабельных вводов:
Кроме материала изготовления кабельные вводы отличаются еще и вводной резьбой, необходимой для их крепления в корпусе различных изделий и шкафов. Полиамидные кабельные вводы как правило поставляются со своей фиксирующей гайкой, в этом случае тип резьбы при подборе гермоввода значения не имеет. Металлические кабельные вводы, наоборот, чаще всего вкручиваются в корпус, а для этого требуется совпадение резьбы.
Типы установочной резьбы кабельных вводов:
