Электронная лампа или реле? Краткое описание и принцип работы РТН-1 и РТН-2
На первый взгляд данный прибор действительно можно принять за электронную лампу, но это только на первый взгляд. При детальном рассмотрении мы поймем, что это самое настоящее биметаллическое реле времени помещенное в стеклянную оболочку с цоколем радиолампы.
Биметаллические наполненные газом реле типа РТН предназначены для получения выдержки времени от 3 до 50 сек в радиоэлектронной аппаратуре, а также аппаратуре автоматики,
телемеханики и связи. Реле типа РТН изготовлялись в двух модификациях: тип РТН-1 – с замыкающим контактом и РТН-2 – с размыкающим контактом.
Реле типа РТН рассчитаны для эксплуатации в подвижных установках при изменениях окружающей температуры от – 60 до +50° С, относительной влажности до 98% при температуре 20±5° С и вибрации с частотой от 20 до 70 гц при ускорениях до 4 g.
Реле РТН-1 и РТН-2 были разработаны в релейной лаборатории №34 НИИ-56 (впоследствии ОАО «Научно-производственное предприятие «Дальняя связь») и выпускались Ереванским релейным заводом в период с 1960 по 1986 года.
Конструкция и параметры реле.

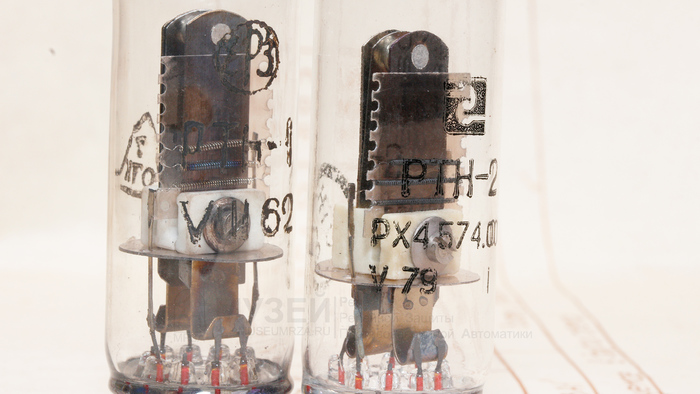

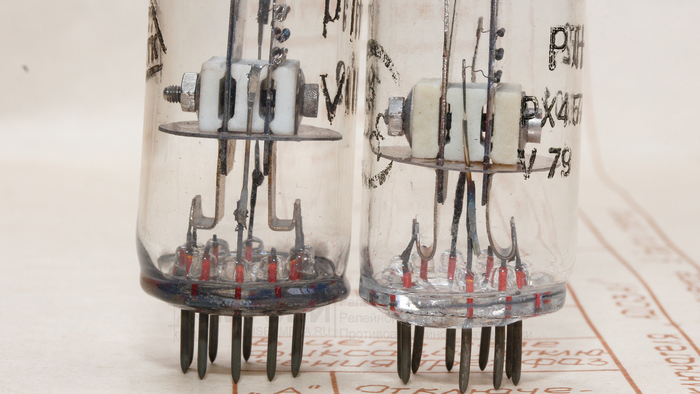

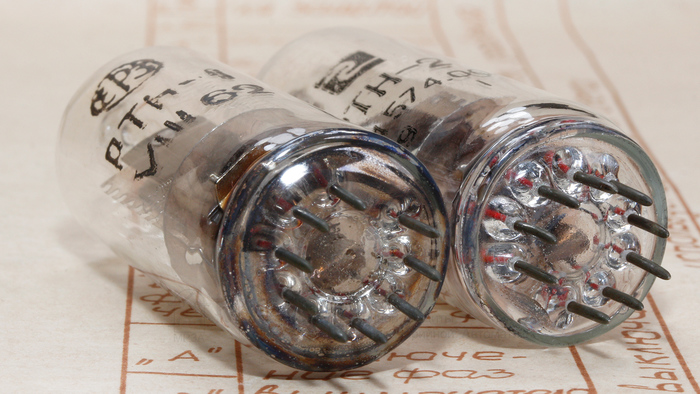

Реле типа РТН состоит из стеклянного баллона и девятиштырькового штампованного стеклянного цоколя (ножки), к четырем штырькам которого приварены два стальных угольника с двумя биметаллическими пружинами (рабочей и компенсационной).
Биметаллические пружины приварены к угольникам; рабочая пружина имеет у конца серебряный контакт, а компенсационная – никелевую втулку с регулирующим винтом.
Биметаллические пружины изготовлены из термобиметалла марки ТБ-3, ширина пружины 9,5 мм, толщина 0,4 мм и длина рабочей части 19 мм.
Между обеими биметаллическими пружинами находится вспомогательная контактная пружина из монеля марки ИМЖМУ или молибдена с серебряным контактом у свободного конца.
Диаметр контакта 4 мм. Противоположный конец вспомогательной пружины приварен к компенсационной пружине.
Вспомогательная пружина прижата к регулирующему винту, с помощью которого до заварки колбы регулируется расстояние между контактами у реле типа
РТН-1 и давление в контакте у реле типа РТН-2. Толщина вспомогательной пружины 0,18 мм.
Биметаллические пружины изолированы друг от друга тремя керамическими прокладками и стянуты стальным винтом с гайкой. Под головку винта и гайку подложены фигурные шайбы. Керамические прокладки по краям снабжены бортиками для фиксации места закрепления пружин.
Нагревающий элемент состоит из слюдяной пластины и нагревающей спирали.
Слюдяная пластина имеет ширину 16 мм и длину 22,5 мм.
Толщина слюдяной пластинки у реле типа РТН-1 – 0,08 мм и у реле типа РТН-2 – 0,15 мм.
Сопротивление спирали в ненагретом состоянии 6 ± 0,3 Ом.
Спираль состоит из трех секций, расположенных с внешней стороны слюдяной пластинки, каждая секция имеет по 43 витка. Диаметр спирали 0,6 мм. Боковые кромки слюдяной пластины перфорированы (снабжены зубцами) для закрепления спирали.
Концы спирали присоединены к никелевым выводам (0,5 мм), приваренным к внутренним выводам цоколя.
Между керамическими прокладками и крепящими угольниками расположена слюдяная шайба с вырезами для пружин и выводов. Диаметр шайбы 19 мм, толщина 0,3 мм. Всего реле имеет 18 деталей.
Реле заключено в стеклянный баллон диаметром 22,5 мм и длиной 55 мм и заполнено азотом при давлении около 700 мм рт. ст.
Пределы рабочего напряжения реле типа РТН от 5 до 7 В. Номинальное рабочее напряжение нагревательного элемента – 6,6 В (постоянного или переменного тока), потребляемый ток 0,5 – 0,6 А.
Реле потребляет мощность около 3,5 вт. Время срабатывания реле при номинальном напряжении в нормальных условиях 4 ±2 сек, при температуре окружающего воздуха – 60 или +50° С – от 1 до 8 сек.
Расстояние между контактами реле типа РТН-1 равно 0,4 мм, давление в контакте реле типа РТН-2 около 60 Г. Испытательное напряжение изоляции между контактами – 1200 в эфф., между
нагревателем и контактами – 500 В. Срок службы контактов реле – 10 000 циклов (срабатываний) при без индуктивной нагрузки постоянным током 0,2 А – 220 В.
Габаритные размеры реле: диаметр 22,5 мм, длина без штырьков 60 ±3 мм (со штырьками 67 мм). Вес реле около 20 г.
Для включения реле применяется девятиштырьковая панель с экраном типа ПЛК9-Э-68 или ПЛК9-Э-70.
Принцип действия реле РТН-1 и РТН-2 основан на использование изгиба биметаллической пластины при её нагреве. Изгиб биметаллической пластины под действием тепла происходит из-за того, что пластина состоит из двух слоев металла с различными коэффициентами линейного расширения.
Лига электриков
3.2K поста 20.1K подписчиков
Правила сообщества
Запрещён оффтоп, нарушение основных правил пикабу
Интересно, какая атмосфера внутри, воздух или заполнили чем-то иным?
ладно бы 60 годы но нахера такое было выпускать в 80 года когда уже электроника на микросхемы потихоньку переходила
Реле типа РТН изготовляются
выпускались Ереванским релейным заводом в период с 1960 по 1986 года.
Есть система более простая:
Кущевская ОПГ
Кущевская резня, Ростов, 11 лет прошло и все по кругу, просто нет комментариев, предлагаю поднять резонанс, что бы такой беспредел не замолчали.
Бесплатное кино
Буквально сегодня столкнулся с ситуацией, которую не хотел бы видеть. Еду в электричке на ночную смену. Фрязинское направление, первый вагон, время около 21:30. Все едут по своим делам, залипают в телефонах. Вот он появляется. Главный подмосковный жених.
Аттестация Ростехнадзора по тепловым энергоустановкам с 2021 года
С 15 февраля 2021 года действуют новые области аттестации по промышленной безопасности, в ред. приказа Ростехнадзора от 03.09.2020 г. № 334. Авторы документа исключили деятельность по эксплуатации тепловых энергоустановок и тепловых сетей (ранее Г.2.1).
Разбираемся, как проводить проверку знаний персонала, ранее аттестованного в Ростехнадзоре по Г.2.1.
Разъяснения Ростехнадзора
Правовое управление РТН дало ответ 20.04.2021 г., как аттестовать ответственный персонал в тепловых энергоустановках. Полный текст вы можете посмотреть по ссылке в конце статьи.
Юристы ведомства разъяснили следующее:
Порядок аттестации в ред. Постановления Правительства РФ от 25.10.2019 № 1365 учитывает нормы законов «Об электроэнергетике», «О промышленной безопасности», «О безопасности гидротехнических сооружений». На сферу действия Закона № 190-ФЗ «О теплоснабжении» он не распространяется.
Исключение области аттестации Г.2.1 «Эксплуатация ТЭУ и тепловых сетей» не отменяет обязательную проверку знаний по Правилам технической эксплуатации ТЭУ в ред. приказа Минэнерго РФ от 24.03.2003 № 115.
То есть приказ РТН № 334 просто учел нормативные требования из Закона № 116-ФЗ и ПП РФ № 1365.
Аттестация по приказу Минэнерго РФ № 115
Правила технической эксплуатации тепловых энергоустановок предусматривают обязательную проверку знаний в Ростехнадзоре для категорий персонала:
руководители организации, начальники структурных подразделений — раз в 3 года;
управленческий персонал и специалисты — раз в 3 года;
ответственный за исправное состояние и безопасную эксплуатацию ТЭУ, его заместитель; специалисты, занятые непосредственно обслуживанием ТЭУ — ежегодно
Сотрудники получают удостоверение о проверке знаний по требованиям ПТЭТЭ, которое дает допуск к работе. С аттестацией по промышленной безопасности по Закону № 116-ФЗ эта процедура не связана — одна другую не заменяет.
Аттестация по Закону № 116-ФЗ
Статья 14.1 Закона о промышленной безопасности обязывает проходить не реже раза в пять лет повышение квалификации и аттестацию в Ростехнадзоре руководителей, специалистов, занятых эксплуатацией опасных производственных объектов (ОПО). Работодатель составляет перечень работников для этой процедуры с учетом требований ПП РФ № 1365 и отдельных ФНП. Положительная аттестация подтверждается выпиской из протокола ТАК РТН.
Теплоэлектростанции (ТЭС) и тепловые сети могут попадать под действие Закона № 116-ФЗ, ФНП по следующим признакам опасности:
использование горючих и воспламеняющихся веществ;
эксплуатация оборудования под избыточным давлением более 0,07 МПа пара, газа, воды с температурой выше 115°С;
использование стационарно установленных грузоподъемных механизмов.
Персонал тепловых сетей, кроме аттестации Г.2.1, мог проходить проверку знаний в Ростехнадзоре по областям:
Б.7 «Объекты газораспределения и газопотребления»;
Б.8 «Оборудование под избыточным давлением»;
Б.9 «Подъемные сооружения».
Эти области аттестации остались в приказе Ростехнадзора № 334. Так же сохранилось требование проводить повышение квалификации и проверку знаний персонала в РТН по промышленной безопасности.
Что делать работодателю?
Мы рекомендуем для теплосетевых организаций следующий порядок действий:
Провести инвентаризацию протоколов об аттестации в Ростехнадзоре по промышленной безопасности для действующих работников предприятия. Выписать области, по которым проходила проверка знаний.
Составить список работников, аттестованных только по Г.2.1 «Эксплуатация ТЭУ и тепловых сетей» и А.1 «Общие требования промышленной безопасности». Этих специалистов на плановую проверку знаний ПБ в Ростехнадзор не направлять.
Работников, которые дополнительно были аттестованы по областям Б.7, Б.8, Б.9, включать в списки на повышение квалификации и аттестацию в РТН по ПБ. При этом учитывать новые ФНП, которые действуют с 1 января 2021 года — смотреть, попадает ли предприятие в сферу регулирования.
Проверку знаний персонала по правилам технической эксплуатации ТЭУ проводить по требованиям приказа Минэнерго РФ № 115. ПП № 1365 при этом не учитывать.
Помните, что аттестация по промышленной безопасности и проверка знаний ПТЭТЭ — две разных процедуры допуска, хоть и проходят в одном ведомстве (Ростехнадзоре).
Учебный центр «Норматив» проводит предаттестационную подготовку по промышленной безопасности, а также в области эксплуатации тепловых сетей. И вы всегда можете обратиться за бесплатной консультацией — просто заполните форму ниже.
