Замена сайленблоков и «ромашек» на ВАЗ 2114 своими руками)
Поездив на машине пришел к выводу-надо перетряхнуть подвеску. Решил начать с сайленблоков и «ромашек».
Были приобретены следующие запчасти:
Почитал как производить замену, решил что справлюсь и начал)))
Вначале все пошло как по маслу: поднял машину, открутил шаровую, крепление рычага возле сайленблока, НО сабля никак не хотела откручиваться. Что ж, про это также писали люди которые меняли. Снимаем всю конструкцию вместе с крабом:
Приступаем к откручиванию сабли:
В конечном итоге все откручено)))

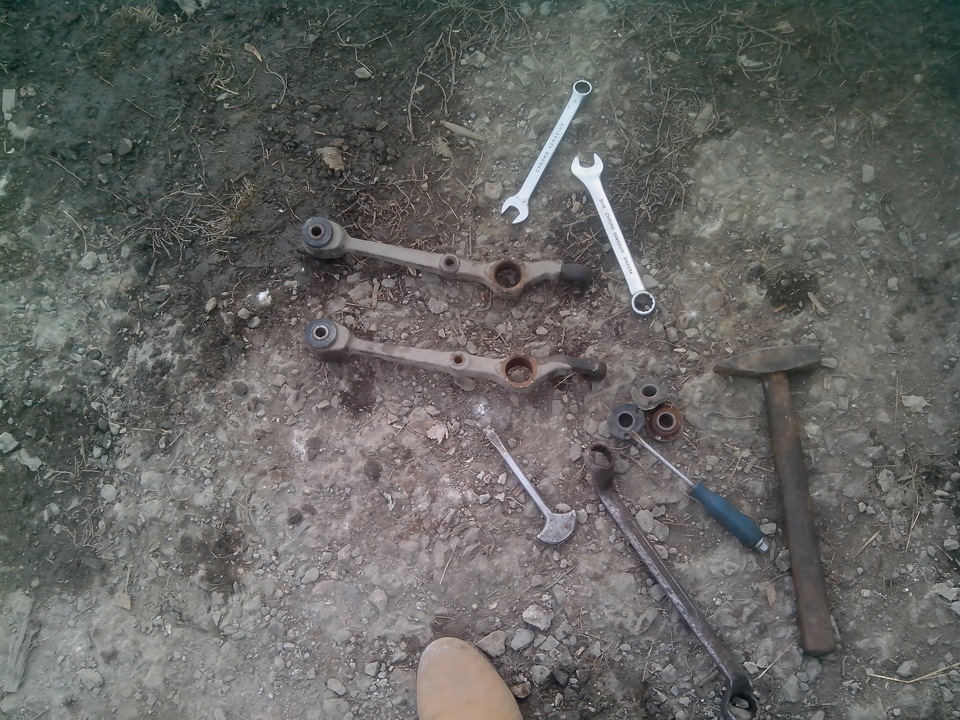

Выбиваем старые сайленблоки и ромашки:
Ну и устанавливаем все на место. Здесь фото не делал. Сайленблок запрессовывал с помощью тисков, жидкого мыла и какой то матери. Раза с 10 это удалось. Ромашки запрессовывал с помощью графитовой смазки и тисков.

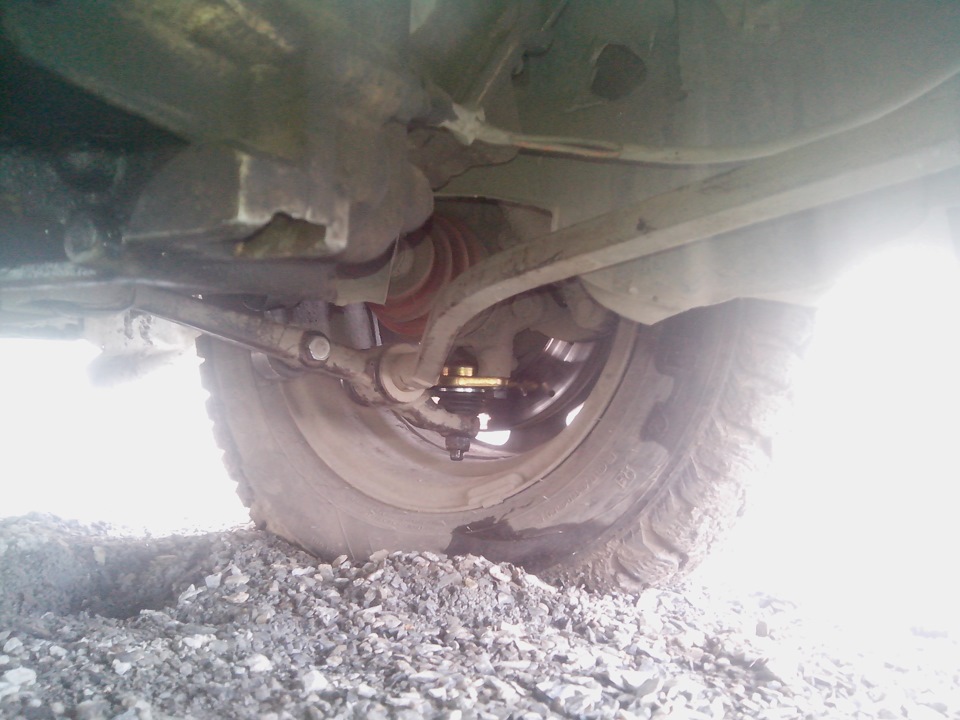

В итоге получается вот так:
Производим сборку в обратной последовательности.
На левую сторону у меня ушло с перекурами часа 4-5.
С правой стороны фото не делал, НО там я провозился намного больше. Причина крылась также в гайке сабли к рычагу. Затем возникла проблема: сабля не хотела вылазить из рычага. Пришлось разлаживать костер и выжигать резинки.
Всем Добра!
№38 Ромашки в переднюю балку!
на следующий день мне пишут что все готово)) я собираюсь в Миасс и в путь))
По приезду я вижу следующую картину))
Мой друг Михаил, решил по экспериментировать) говорит так даже проще будет)) Этому человеку я доверяю в таких вопросах ))
так как я собираюсь все разбирать, попутно поменяем все что пришло в негодность!
разобрал все рычаги и выяснил, что нужно приобрести :
— 4 ромашки в рычаги
— шаровые обе
— рулевые наконечники
— болты крепления яиц
— сами яйца)
Сайлентблоки в передней балке почти развалились, точнее втулка внутренняя просто вывалилась из резинки)))
Поставил шаровые белебей вроде. жесткие штуки))) посмотрим как проходят)

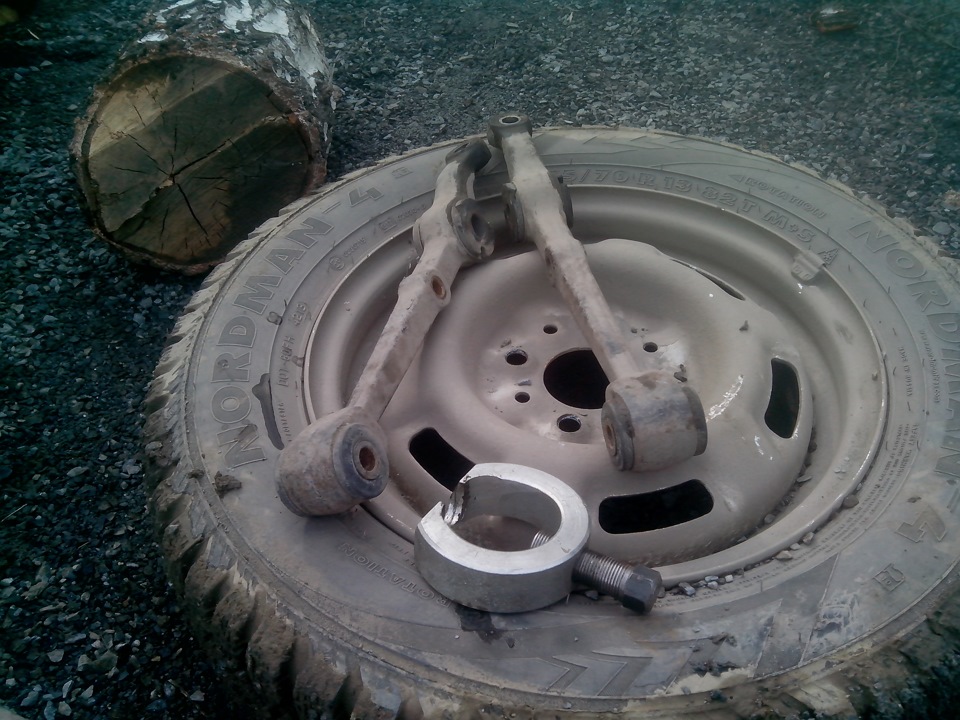

Ромашки с рычагов вылезли без особых военных действий)))
Интересная особенность, передок поднялся…за счет чего ума не приложу. Сабли и рычаги затягивал, когда машина стояла на колесах. Ну да ладно))
А если взять что балка с ромашками стоит порядка 2000р, а мы это сделали практически бесплатно — это замечательно))
Кто то говорит что ромашки в балке это плохо, блаблабла) Поездим — посмотрим) сделаем выводы) На сток перейти никогда не поздно))
#40 Яйца, ромашки, крабы — ревизия передней подвески.
Наконец добрался до ходовки. Пока начал перетряхивать морду, на очереди зад.
Для начала был куплен такой набор:
Яйца
Итак, начал я с замены»яиц», которые лежали уже давно в багажнике и ждали своей очереди. Собственно тут все легко, кроме некоторых нюансов- будте осторожны со шпильками стабилизатора! Когда я начал замену, меня пугали тем, что шпильки могли сгнить и при откручивании обломятся, но меня ждал другой облом- когда затягивал… Сами шпильки оказались в идеальном состоянии и гайки поддались при откручивании без усилий, а вот когда закручивал- сила есть, ума не надо и …одну из шпилек сломал почти под корень. На этом беды не закончились — когда домкратил левую сторону, все усилие на себя приняла оставшаяся вторая шпилька левой стороны и она не выдержала таких издевок. Теперь две шпильки под замену …
Теперь, непосредственно о стойках стабилизатора- яйцах. Чтобы их заменить, необходимо ослабить двумя ключами на 17 нижнее крепление яиц к рычагу подвески, затем открутить 4 гайки на шпильках днища и окончательно открутить нижнее крепление от рычага. Чтобы вытащить стабилизатор из под машины, мне дополнительно потребовалось рассоеденить глушитель. Можно обойтись и без этого, но я посчитал, что на свету будет все же удобней и вытащив стабилизатор из под машины приступил к замене резинок и стоек. Снять их оказалось непроблемно за счет их изношенности, потом хорошо протер стабилизатор и смазав ВДшкой, начал покручивая из стороны в сторону надевать резинки, затем яйки.
Заносим все это под машину и начинаем собирать назад. Незнаю, как правильно и легче ставить стабилизатор назад, я это делал следующим образом. Сначала наживил нижние крепления стоек стабилизатора, затем наживил на шпильки и начал поочередно протягивать. Когда конструкция приобрела жесткость и начала пружинить, я подпер домкратом стабилизатор к кузову, затянул крепления яиц к рычагу и приступил к шпилькам.
На фото плохо, но видно, что шпильки не гнилые и даже площадка вокруг них имеет заводской белый цвет без капли ржавчины … Отсюда вывод — главное не перетянуть. Теперь меня ожидает геморрой с высверливанием шпилек с салона и приваркой новых.
А в это врем сын делал свою би-биму 😀
Следующими были на очереди «ромашки». По виду старые порядочно износились. Т.к. я решил менять и крабы сразу на новые, я ослабил крепление растяжки к рычагу, открутил краба и снял растяжку (в простонародье саблю). Старые «ромашки» безжалостно выбивались подручными средствами, затем чистим внутри все от остатков (я использовал мелкую шкурку) и чуть брызнув ВДшкой, забил потихоньку новые. Одеваем новый краб на растяжку, вставляем растяжку в новую ромашку и прикручиваем все на места.
Приступив ко второй (правой) стороне у меня возникли трудности с откручиванием гайки растяжки к рычагу … слизались грани. Метод стачивания граней болгаркой до меньшего размера ключа результатов не дал- дальше металл только мягче и слизывался еще быстрее. ВДшка не помогла и после долгих мучений, я решил распиливать гайку болгаркой. Тут либо все, либо ничего. В худшем случае — новая сабля, в лучшем- все аккуратно срежется. Дело неудобное, т.к. мешает абсолютно все, чтобы нормально подлезть с болгаркой… Но после получаса трудов, пиля то с ямы, то сверху, гайка лопнула))))
Быстренько меняю краба, ромашки с правой стороны и вспоминаю про резинки крепления рычага к кузову. Понимаю, что логичнее было полностью снять рычаг изначально, но…уже поздняк, да и делая впервые просто не подумал об этом.)) Раскручиваю подвеску назад, снимаю рычаги и начинаю выжигать старые резинки.
Под рукой оказался очиститель карбюратора, спасибо ему)

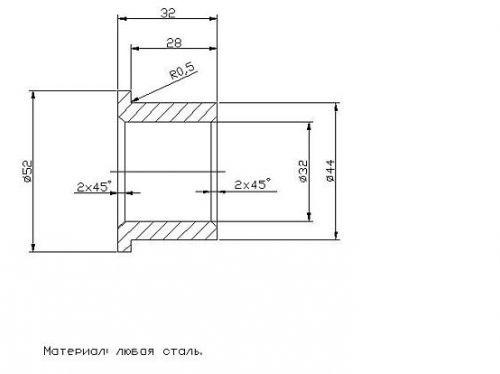

С запрессовкой пришлось помучаться, ибо тиски оказались нерабочими…( Поэтому был найден длинный болт, две шайбы, гайка, смазано все мыльным раствором. Думаю принцип понятен- одним ключом фиксируем болт, другим крутим гайку, тем самым задавливая через шайбы резинку внутрь рычага. Попутно минусовой отверткой вправляем резинку, где необходимо и спустя время она сдается и залазиет!
Времени на все про все было потрачено с вечера до утра, но того стоило. Машина стала сбитей, по другому ведет себя на кочках, в общем и целом (не считая сломанных шпилек), я очень доволен!
Замена задних шарниров растяжки (замена «ромашек»)
Во время «Замены резинок стабилизатора поперечной устойчивости», ещё раз убедился, что «ромашки» нужно заменить в ближайшее время. На замену они просились ещё 2-3 года тому назад.
Вот как оно выглядело.
Левый шарнир.
Сайлент (втулка) правого рычага.
Сайлент (втулка) левого рычага.

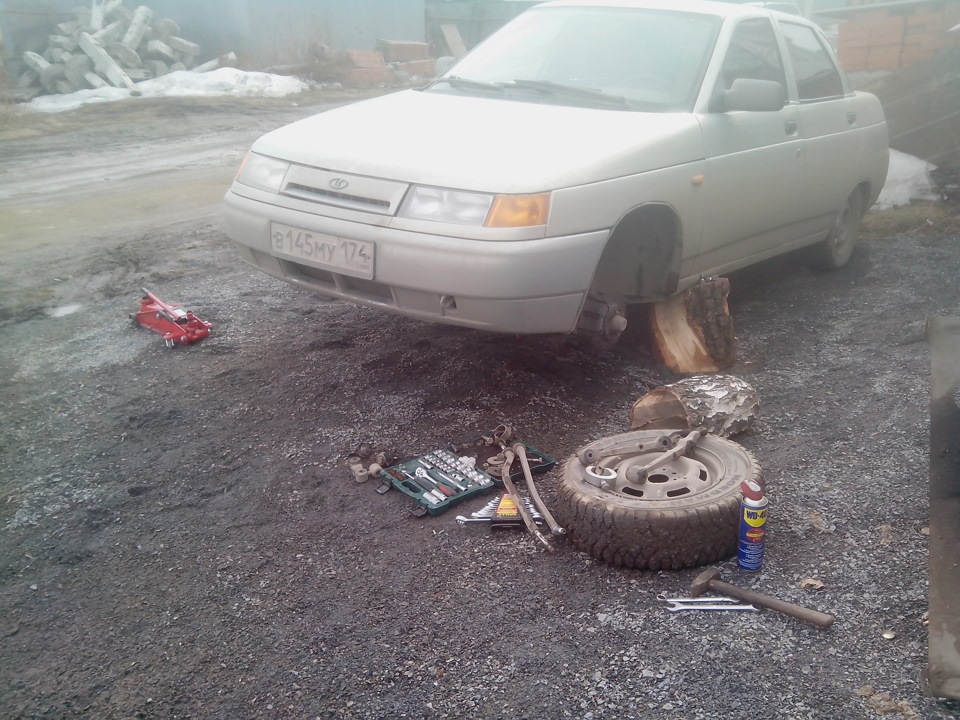

Сегодня сделал. Довольно геморройно в одиночку. Домкратил по одной стороне. При снятии рычагов с обеих сторон, проблем подкинула упорная шайба между гайкой на 24 и ромашкой. Они расплющились гайкой на резьбе растяжки и напрочь отказывались сниматься. С огромным трудом и потерей времени удалось их скрутить с резьбы растяжки. При повторной установке подточил внутреннее отверстие шайбы круглым напильником. Нужно было в магазине купить две (а лучше 4) новые шайбы.
Снял рычаг (сперва левый). Сайлент рычага в идеальном состоянии. Резина упругая, без единой трещинки, втулка не отслоилась. Прикинул свои возможности по выпрессовке-запрессовке нового и понял, что менять их не имеет смысла.
Начал удалять старые ромашки… На видео они вылетают после третьего удара… У меня же ромашки только внешне были с растрескавшейся резиной, но резина не отслоилась от втулки и обоймы — ромашка была единым целым. И они намертво приржавели обоймами к рычагу. На удаление ромашек с каждого рычага потребовалось по пол часа, а может и больше. Проливая ВДшкой обоймы, я пытался их выбить мощной отвёрткой-зубильцем, нанося очень сильные удары. Работал на куске гранитного бордюрного камня. На фото видно, как ромашки выковыривались кусочками. Новые ромашки (БРТ в упаковке TADEM) запрессовались без особых проблем. Сажал на Фейри, а не на смазку, чтобы потом обойма ромашки не проворачивалась в рычаге. Рычаг левой стороны поставил без особых проблем, а вот справа… Там привод перегораживает болт. Спас бутылочный гидравлический домкрат. Поставлял его под болт шаровой и поднимал стойку вверх. Но гемора там было прилично.
На эстакаду не поехал для протяжки «машина на колёсах». Ослабил крепление рычага и тем же бутылочным домкратом под болт шаровой поднял стойку вверх на заранее отмеренное расстояние (машина на колёсах) от центра ступицы до верхней части арки. Получилось 38 см. В таком положении и затянул все гайки.
Левый рычаг с новыми ромашками (старые рядом).
Ромашки на гранте что это
Каждый автолюбитель старается уделять своей ласточке как можно больше внимания. Приходится вовремя менять расходники, разбираться с деталями, вышедшими из строя. Если появились подозрения, что сайлентблоки гранта отслужили своё, то нужно быстрее загонять машину на яму. Стоит обратить внимание на предвестники.
Часто появляется непонятный глухой стук в подвеске или справа или слева. Стучать может по разным причинам, но сайлентблок гранта является одной из популярных. Говоря о причинах, можно длительное время перебирать варианты, ведь это могут быть и опорник, и шток в стойке, и кронштейн коробки. Стоит уделить внимание и такой детали, как растяжка, она часто и является причиной.
Что делать со стуком?
Если не обращать внимания на проблему и не менять сайлентблоки на гранту, то стук будет становиться всё сильнее. Потому пора загонять авто на яму, скидывать защиту движка, посмотреть все детали. Можно качнуть машину с нужной стороны, послушать будет стук или нет, а он будет, если сайлентблок на гранту пришёл совсем в негодное состояние. Если дело в растяжке, то нужно дёрнуть и за неё, возникший стук будет доказательством того, что причина поломки нашлась.
Можно заменить сайлентблоки на гранту цена которых покажется приемлемой, прямо на яме, при этом не нужно будет снимать рычаги.
Потребуется из инструментов:
1. 2 ключа на 24.
2. Трубки удлинители.
3. Головка на 17.
4. Тонкая отвёртка.
5. Выколотка, лучше отдать предпочтение канонической.
6. Молоток, без него вряд ли можно будет обойтись в работе, когда требуется замена сайлентблоков гранта.
Насколько сложна работа?
С подобным ремонтом справится любой начинающий мастер, сайлентблок гранта фото подскажут, не представляет ничего сложного. Стоит выполнять работу в следующей последовательности. Нужно держать растяжку одним ключом, а при помощи второго открутить гайку. Теперь следует открутить 3 болта, которые закрепляют краб, после чего замена сайлентблоков лада гранта подразумевает снятие растяжки.
Привлекательная на сайлентблок гранта цена позволит без лишних затрат приобрести детали. При попытке снять растяжку, резиновая часть может выпасть прямо к вам. Обратите внимание на то, что у детали имеются ещё и обоймы из металла, с ними придётся также расправиться. Для этого можно воспользоваться отвёрткой и молотком, либо взять выколотку, работу можно увидеть на замена сайлентблоков на гранте видео.
Ставим новые сайлентблоки
Теперь настал момент, когда можно поставить новые сайлентблоки лада гранта, главное знать, как запрессовать их. Место посадки потребуется предварительно смазать, можно воспользоваться графитовой смазкой, затем накручивается гайка, запрессовываются сайлентблоки гранта, цена на них не высока. При этом можно обойтись без специальных устройств, которые позволяют запрессовывать детали. Да и сам рычаг снимать не нужно, как некоторые делают.
Когда вы разобрались, как поменять сайлентблоки на гранте, стоит вспомнить, что после замены нужно ослабить гайку, чтобы можно было прикрепить краб. Нужно учитывать, что отверстия, которые предназначаются для крепления, смещаются. Так лада гранта замена сайлентблоков не обходится без молотка, который пригодится для подгона отверстий. Нужно будет воспользоваться им и с одной, и с другой стороны.
После того, как замена сайлентблоков на гранте совершена, вы можете столкнуться с удивительным эффектом. Водители подмечают, что пропадает ватность в управлении, руль становится более послушным, дорога держится без проблем. Потому если есть подозрения, что сайлентблоки передних рычагов гранта пришли в негодность, лучше сразу искать причину и заменять их. В результате, вы получите ту машину, работа которой вас будет только радовать.
Подвеской автомобиля называется совокупность устройств, обеспечивающих упругую связь между несущей системой и мостами или колёсами автомобиля, уменьшение динамических нагрузок на несущую систему и колёса, и затухание их колебаний, а также регулирование положения кузова автомобиля во время движения.
Резинометаллические шарниры в современных автомобилях играют главную роль в обеспечении подвижности элементов подвески и изолированию кузова от дорожных шумов и вибраций.
Резинометаллические шарниры нижнего рычага используются для нежесткого крепления нижнего рычага подвески. Резинометаллические шарниры состоят из металлических обойм, между которыми находится слой резины. Благодаря резиновой прокладке, соединение получается упругим и гасит возникающие в подвеске колебания. Жесткая резина, использующаяся для шарнира, сохраняет свои свойства при различных температурах. Металлические обоймы служат для более плотной посадки резинометаллического шарнира и отсутствия касания резиновой части к креплению рычага. Резинометаллические шарниры позволяют предотвратить передачу жестких ударов от подвески к кузову автомобиля, тем самым снижая вероятность повреждения кузова и двигателя при езде по неровному дорожному покрытию. Со временем, от постоянного воздействия вибрационных нагрузок, резиновая прокладка отрывается от металлической обоймы и резинометаллический шарнир должен быть заменен, так как ухудшается крепление рычага подвески и пропадает эффект гашения ударных нагрузок.
Подвеска, являясь промежуточным звеном между кузовом автомобиля и дорогой, должна быть лёгкой и наряду с высокой комфортабельностью обеспечивать максимальную безопасность движения. Для этого необходимы точная кинематика колёс, высокая информативность управления (не только рулевого), а также изоляция кузова от дорожных шумов и жесткого качения радиальных шин (особенно с низким профилем).
Подвеска передаёт на кузов силы, возникающие в контакте колеса с дорогой, поэтому она должна быть прочной и долговечной. Применяемые шарниры должны легко поворачиваться, быть мало податливыми и вместе с тем обеспечивать шумоизоляцию кузова. Рычаги должны передавать силы практически во всех направлениях, а также тяговые и тормозные моменты, и быть при этом не слишком тяжелыми. Упругие элементы при эффективном использовании материалов должны быть простыми и компактными, и допускать достаточный ход подвески.
Основными требованиями, предъявляемыми к подвеске, являются следующие:
— упругая характеристика подвески должна обеспечивать высокую плавность хода и отсутствие ударов в ограничители хода, противодействовать кренам при повороте, «клевкам» при торможении и разгоне автомобиля;
— кинематическая схема должна создать условия для возможного малого изменения колеи и углов установки колёс, соответствие кинематики колес кинематике рулевого привода, исключающее колебания управляемых колес, вокруг оси поворота;
— оптимальная величина затухания колебаний кузова и колес;
— надежная передача от колес кузову или раме продольных и поперечных усилий и моментов;
— малая масса элементов подвески и особенно неподрессоренных частей;
— достаточная прочность и долговечность деталей подвески и особенно упругих элементов, относящихся к числу наиболее нагруженных частей подвески.
Другие артикулы товара и его аналогов в каталогах: 21080290404600, Т-00880.
ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113- 2115, ВАЗ 1117-1119, ВАЗ 2170, ВАЗ 2190.
Как самостоятельно заменить шарниры растяжки нижнего рычага передней подвески на переднеприводном автомобиле семейства ВАЗ.
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Рычаг передней подвески в автомобиле Лада Гранта снимается в случае проведения кузовных работ, если порвано крепление на кузове, нарушены размеры. Также рычаг снимается в случае собственной деформации или в случае замены сайлент — блоков. Стоит заметить, что рычаг на Ладе Гранта аналогичен рычагу передней подвески Лады Калина. Работу по снятию рычага лучше всего проводить на подъемнике или на яме.
Инструмент необходимый для снятия рычага передней подвески Лада Гранта
Ключи на 24 (рожковый и накидной). Два ключа на 19. Инструменты необходимые для снятия шаровой опоры.
Операции по снятию рычага передней подвески Лада Гранта
Вывешиваем автомобиль, снимаем колесо с той стороны, где будем снимать рычаг. Снимаем защиту двигателя. Снимаем шаровую опору, смотрите статью «Снятие шаровой опоры с Лада Гранта» Удерживая растяжку рожковым ключом «на 24», накидным ключом той же размерности отворачиваем гайку растяжки.
Отверните болт крепления тяги соединяющей рычаг и стабилизаор поперечной устойчивости. Часто если болты давно не менялись, не раскручивались, то они могут сломаться. Перед снятием рычага лучше всего иметь запасные.
Выколоткой из мягкого металла выбиваем и вынимаем болт. Не повредите резьбу.
Двумя ключами «на 19» отворачиваем гайку болта крепления рычага к кузову.
Вынимаем (или выбиваем) болт и снимаем рычаг с кронштейна.
Снимаем с растяжки шайбу и снимаем рычаг.
На растяжке за большой шайбой расположены шайбы регулировки угла продольного наклона оси поворота стойки (на фото показано три шайбы, может быть и другое количество)
Шайбы приберите, и установите обратно в том же количестве. В случае если снимаются рычаги с двух сторон, то промаркируйте шайбы, чтобы их установить на свои места.
Замена сайлент — блоков в рычаге передней подвески Лада Гранта
Для замены сайлент-блока крепления рычага Лада Гранта понадобятся тиски. Сайлент блок выпресовываем подходящими отрезком трубы. Новый сайлент-блок смачиваем мыльным раствором и запрессовываем в рычаг, также с помощью отрезка трубы подходящего диамтера.
Сайлент-блок установки растяжки сбиваем зубилом. Всего их два, с одной и с другой стороны.
Сняв с одной стороны, снимаем аналогично со второй.
Новый сайлент-блок запрессовываем в тисках…
…и окончательно допрессовываем, нанося удары по выколотке диаметром 8 мм через три окна в слое резины. Сборку проводим в обратном порядке. Затяжку резьбовых соединений всех резинометаллических шарниров переднего рычага подвески Лада Гранта необходимо производить, когда автомобиль стоит на колесах, на ровной поверхности.
Каждый автолюбитель старается уделять своей ласточке как можно больше внимания. Приходится вовремя менять расходники, разбираться с деталями, вышедшими из строя. Если появились подозрения, что сайлентблоки гранта отслужили своё, то нужно быстрее загонять машину на яму. Стоит обратить внимание на предвестники.
Часто появляется непонятный глухой стук в подвеске или справа или слева. Стучать может по разным причинам, но сайлентблок гранта является одной из популярных. Говоря о причинах, можно длительное время перебирать варианты, ведь это могут быть и опорник, и шток в стойке, и кронштейн коробки. Стоит уделить внимание и такой детали, как растяжка, она часто и является причиной.
Что делать со стуком?
Если не обращать внимания на проблему и не менять сайлентблоки на гранту, то стук будет становиться всё сильнее. Потому пора загонять авто на яму, скидывать защиту движка, посмотреть все детали. Можно качнуть машину с нужной стороны, послушать будет стук или нет, а он будет, если сайлентблок на гранту пришёл совсем в негодное состояние. Если дело в растяжке, то нужно дёрнуть и за неё, возникший стук будет доказательством того, что причина поломки нашлась.
Можно заменить сайлентблоки на гранту цена которых покажется приемлемой, прямо на яме, при этом не нужно будет снимать рычаги.
Потребуется из инструментов:
1. 2 ключа на 24. 2. Трубки удлинители. 3. Головка на 17. 4. Тонкая отвёртка. 5. Выколотка, лучше отдать предпочтение канонической. 6. Молоток, без него вряд ли можно будет обойтись в работе, когда требуется замена сайлентблоков гранта.
Насколько сложна работа?
С подобным ремонтом справится любой начинающий мастер, сайлентблок гранта фото подскажут, не представляет ничего сложного. Стоит выполнять работу в следующей последовательности. Нужно держать растяжку одним ключом, а при помощи второго открутить гайку. Теперь следует открутить 3 болта, которые закрепляют краб, после чего замена сайлентблоков лада гранта подразумевает снятие растяжки.
Привлекательная на сайлентблок гранта цена позволит без лишних затрат приобрести детали. При попытке снять растяжку, резиновая часть может выпасть прямо к вам. Обратите внимание на то, что у детали имеются ещё и обоймы из металла, с ними придётся также расправиться. Для этого можно воспользоваться отвёрткой и молотком, либо взять выколотку, работу можно увидеть на замена сайлентблоков на гранте видео.
Ставим новые сайлентблоки
Теперь настал момент, когда можно поставить новые сайлентблоки лада гранта, главное знать, как запрессовать их. Место посадки потребуется предварительно смазать, можно воспользоваться графитовой смазкой, затем накручивается гайка, запрессовываются сайлентблоки гранта, цена на них не высока. При этом можно обойтись без специальных устройств, которые позволяют запрессовывать детали. Да и сам рычаг снимать не нужно, как некоторые делают.
Когда вы разобрались, как поменять сайлентблоки на гранте, стоит вспомнить, что после замены нужно ослабить гайку, чтобы можно было прикрепить краб. Нужно учитывать, что отверстия, которые предназначаются для крепления, смещаются. Так лада гранта замена сайлентблоков не обходится без молотка, который пригодится для подгона отверстий. Нужно будет воспользоваться им и с одной, и с другой стороны.
После того, как замена сайлентблоков на гранте совершена, вы можете столкнуться с удивительным эффектом. Водители подмечают, что пропадает ватность в управлении, руль становится более послушным, дорога держится без проблем. Потому если есть подозрения, что сайлентблоки передних рычагов гранта пришли в негодность, лучше сразу искать причину и заменять их. В результате, вы получите ту машину, работа которой вас будет только радовать.
Снятие рычага передней подвески на автомобиле Лада Гранта производят для его замены на новый в случае механического повреждения, обнаружения трещин и сколов, а так же для замены изношенных сайлентблоков. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
На этом ремонтные работы по снятию рычага передней подвески на автомобиле Ваз 2190 завершены.
