Регулируемая тяга Панара что это
Регулируемая тяга Панара представляет собой разрезную штангу, имеющую в соединении резьбовую муфту. Регулировка производится с помощью перемещения гаек, используется левая и правая резьба для легкой регулировки на автомобиле.
Используется для корректировки смещения моста после лифта подвески и выравнивания геометрии. Регулируется по мере необходимости для повторной централизации моста.
При изменении высоты дорожного просвета (лифт подвески), установкой проставок, усиленных/удлинённых пружин; смена пружин на пружины другой длины, несёт за собой изменение геометрии моста. При увеличении расстояния между рамой и мостом, точка фиксации поперечной тяги на раме смещается вверх, увеличивая угол тяги. При новом положении точки крепления, тяга Панара сдвигает мост в сторону, что отрицательно сказывается на управляемости автомобилем и приводит к ускоренному износу деталей подвески. Регулируемая муфта компенсирует длину тяги в соответствии с изменением высоты просвета и положением моста автомобиля и позволяет настроить подвеску с минимальными усилиями.
Преимущества тяги Панара «Autogur73»
— регулировочная муфта изготовлена из высококачественной нержавеющей стали. Высокая жесткость и прочность стали делает муфту и тягу, в целом, устойчивой к поперечной и продольной нагрузкам, а высокая твердость позволяет существенно продлить срок эксплуатации;
— гроверные шайбы, применяемые в конструкции регулируемой тяги, препятствуют самоотвинчиванию гаек;
тяга покрыта износостойким порошковым покрытием для оптимальной защиты от коррозии;
— простой и быстрый способ компенсировать изменение высоты дорожного просвета;
простота регулировки длины тяги.
На нашем сайте вы можете приобрести:
Длина в закрученном состоянии: 840 мм
Длина в раскрученном состоянии: 880 мм
В состав комплекта входит:
Тяга панара с сайлентблоками 2 шт
2. Вставка для регулирования с двумя гайками
3. Шайбы гроверные 2 шт
Тяга поперечная Панара регулируемая УАЗ Хантер для лифта Autogur73
Длина в закрученном состоянии: 780 мм
Длина в раскрученном состоянии: 820 мм
В состав комплекта входит:
1. Тяга панара с сайлентблоками 2 шт
2. Вставка для регулирования с двумя гайками
3. Шайбы гроверные 2 шт
Длина в закрученном состоянии: 710 мм
Длина в раскрученном состоянии: 740 мм
В состав комплекта входит:
1. Тяга панара с сайлентблоками 2 шт
2. Вставка для регулирования с двумя гайками
3. Шайбы гроверные 2 шт

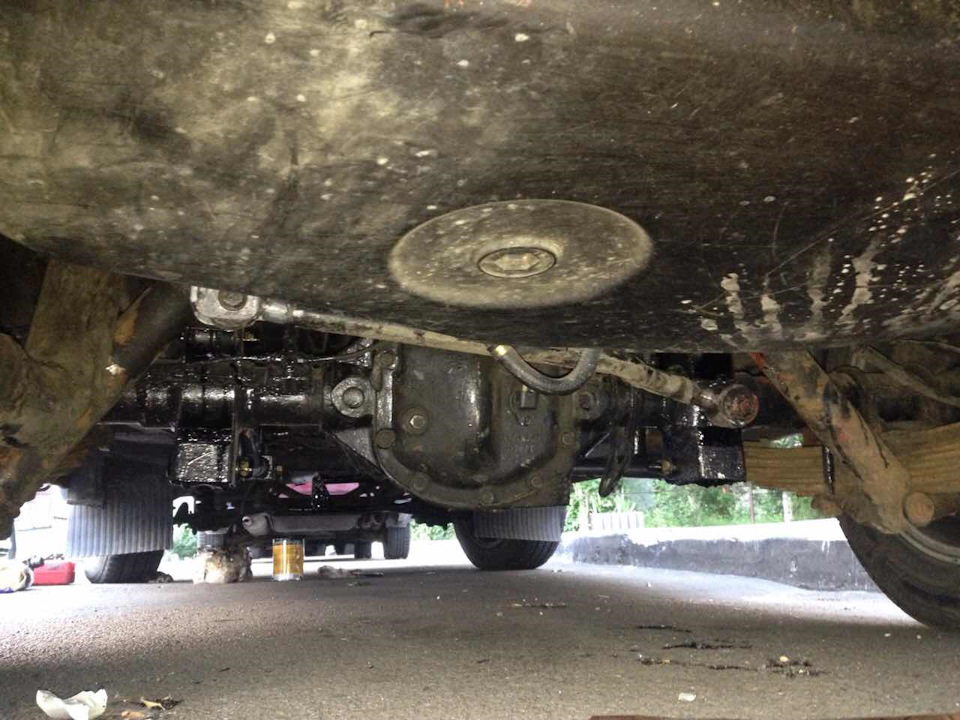

ЧАСТЬ 01. Установка тяги ПАНАРА на РАФ 2203
Так как уже начал работу над подвеской автомобиля и улучшения его ходовых качеств, установив трекшн бары на задний мост и рулевой демпфер на переднюю подвеску — получив значительное улучшение хода авто, на этом решил не останавливаться. Следующим этапом улучшения стала — установка ТЯГИ ПАНАРА.
В основном на автомобили с задней рессорной подвеской не ставят тягу ПАНАРУ, так как это удорожает цену автомобиля при производстве, но даже на рессорной подвеске она значительно улучшает ходовые качества.
Основными критериями установки тяги Панары является широкая колесная база, так как установки тяги на узкую колесную базу может не улучшить ходовые качества, а наоборот их ухудшить.
Что по конструкции было сделано в авто РАФ для установки тиги ПАНАРА:
1. Крепление использовалось (отрезано/подогнано) от кронштейна бывшего топливного бака РАФ
2. Было изготовлено крепление для одной части тяги Панара, которое приваривалось к бывшему кронштейну крепления топливного бака
3. Тяга Панара была взята с VOLVO 940, чуть обрезана и изогнута.
4. Крепление тяги на мосту было использовано родное, которое было на Volvo мосту
Следующим этапом будет зачистка, обработка, покраска… Ну и напишу ощущения при езде с данной тягой)
О происхождении тяги ПАНАРЫ подробнее: (информация взята осуда ru.wikipedia.org/wiki/Тяга_Панара)
Тяга Панара — элемент конструкции автомобильной подвески, реактивная штанга, препятствующая перемещениям оси (моста) в зависимой подвеске колёс в поперечном направлении. Первоначально была изобретена инженерами французской фирмы Panhard-Levasseur в начале ХХ века, и с тех пор находит широкое применение в автотранспорте.
При работе зависимой подвески автомобиля, с одной стороны, должно обеспечиваться движение моста в вертикальной плоскости, а с другой — должны быть максимально ограничены его продольные и поперечные перемещения, приводящие к изменениям установочных параметров шасси автомобиля и, в конечном итоге, ухудшению его управляемости, снижению активной безопасности.
Тяга Панара служит для уменьшения перемещения моста в поперечной плоскости под воздействием направленной вбок силы реакции дороги, возникающей при повороте и перестроении, не мешая ему при этом двигаться вверх-вниз, обеспечивая рабочий ход подвески. Она представляет собой поперечную тягу, которая одним из своих концов шарнирно закреплена на раме или кузове автомобиля, а противоположным — на балке моста. Шарниры на её концах имеют только одну степень подвижности, обеспечивая движение моста в вертикальной плоскости при работе подвески, поперечное перемещение моста при этом практически исключено.
Тем не менее, в пружинной подвеске тяга Панара, эффективно устраняя поперечный увод моста, всё же не способна полностью контролировать его продольные перемещения при разгоне и торможении, поэтому в этом случае абсолютно необходимы также продольные направляющие рычаги, либо один А-образный рычаг — дышло.
В рессорной подвеске тяга Панара на серийных автомобилях из экономических соображений обычно не применяется, так как рессоры сами по себе способны в определённой степени контролировать как продольные, так и поперечные перемещения моста. Тем не менее, в случае установки на такую подвеску тяга Панара даёт существенное улучшение поведения автомобиля на дороге, компенсируя свойственную рессорам податливость в поперечном направлении, поэтому она часто применяется в тюнинге автомобилей с рессорной подвеской, например американских маслкаров. Также применялась в задней подвеске ЗИС-115.
Более совершенным устройством, хотя и похожим по принципу действия на тягу Панара, является механизм Уатта, который практически полностью устраняет боковое смещение моста при любых ходах подвески.
Тяга Панара конструктивно проще механизма Уатта, но имеет по сравнению с ним тот недостаток, что мост, на котором она установлена, будет двигаться относительно кузова по дуге, радиус которой равен длине тяги Панара. Поэтому при её установке произвольное перемещение моста в поперечной плоскости под воздействием сил реакции дороги заменяется на меньшее, но всё же ощутимое поперечное перемещение при рабочих ходах подвески, обусловленное уже самой тягой Панара. Если тяга слишком коротка, то при больших ходах подвески это смещение будет уже заметно негативно влиять на управляемость автомобиля. Поэтому тяга Панара менее желательна для автомобилей с узкой колеёй и большими ходами подвески. Существует усовершенствованный вариант тяги Панара с двумя реактивными штангами — одной идущей от кузова к точке соединения с другой штангой, второй — от точки соединения к балке моста, который этого недостатка практически лишён.
Кроме того, в некоторых вариантах компоновочных схем, например — на внедорожниках Land Rover, использование механизма Уатта на переднем ведущем мосту оказывается невозможным, поэтому вместо него приходится применять тягу Панара.
Регулируемая тяга Панара
Установил регулируемую тягу Панара.
Начну, пожалуй, с теории конструктивно тяга Панара может быть выполнена сплошной или разрезной. Разрезная регулируемая тяга Панара, помимо основной функции, позволяет изменять положение (высоту) моста относительно кузова, путем регулирования длины.
Так что регулируемая тяга Панара хоть и тема не новая, но очень необходимая при правильном занижении
Для установки регулируемой тяги Панара, вам понадобится:
— старая тяга (я купил новую, так как сайленты на старой износились)
1. скрутка рулевого наконечника ВАЗ 2108 — 2шт
2. скрутка рулевого наконечника ВАЗ 2110 — 1шт
3. гайки с левой и правой резьбой
— болгарка
— сварка
— наждак
— баллончик с краской (использовал черный цвет, а так кому что угодно)
— ключи
Процесс установки заключается в следующем:
1. берем нашу тягу и отпиливаем кусок 10см
Для удаления как раз используем болгарку, в принципе все больше она нам не понадобится. На фото этот кусок обозначен, так же видно, откуда он был выпилен и что из себя представляет. Кусок тяги (10см) тоже больше не понадобится, выкидываем его.
2. теперь берем наши скрутки рулевого наконечника от ВАЗ 2108 и убираем грани только с двух сторон параллельных друг другу
На первой фотке показано, где и что нужно подточить.
3. дальше берем нашу отпиленную тягу и вбиваем в неё скрутки ВАЗ 2108
Хочу отметить, что вбивать нужно только заранее подточенные скрутки. Многие пишут, что для того, чтобы ничего не шаталось и плотно сидело, стоит вбить в тягу или обмотать скрутки металлическими пластинками. Лично я этим не занимался. И так все плотно держится.
4. все собираем и получим вот такую конструкцию
На фото можно увидеть, на сколько изготовленный дивайс в скрученном состояние меньше стока.
5. остается проварить скрутки
После обварки следует убрать шлаки и излишки сварки на точиле. Необходимо подготовить поверхность к покраске.
6. ну вот и можно приступать к покраске
Повторюсь, использовал баллончик с черной краской, дабы не привлекать лишнее внимание. Ну и к общей гамме он подходит больше.
7. и наконец, последний штрих, это пыльник на самой тяге
Он был изготовлен из старой велосипедной камеры, для фиксации по краям были использованы хомуты. Сделан он был для того, чтобы пыль и грязь не скапливались на резьбе и в местах соединения.
8. устанавливаем на машину и регулируем
P.S. Мост приблизительно выставил по центру.
ЖДУ КОМЕНТАРИЕВ ну и от поощрения не откажусь=)
Тяга Панара
Из Википедии — свободной энциклопедии
Тяга Панара — элемент конструкции автомобильной подвески, реактивная штанга, препятствующая перемещениям оси (моста) в зависимой подвеске колёс в поперечном направлении. Первоначально была изобретена инженерами французской фирмы Panhard-Levasseur в начале XX века, и с тех пор находит широкое применение в автотранспорте.
При работе зависимой подвески автомобиля, с одной стороны, должно обеспечиваться движение моста в вертикальной плоскости, а с другой — должны быть максимально ограничены его продольные и поперечные перемещения, приводящие к изменениям установочных параметров шасси автомобиля и, в конечном итоге, ухудшению его управляемости, снижению активной безопасности.
Тяга Панара служит для уменьшения перемещения моста в поперечной плоскости под воздействием направленной вбок силы реакции дороги, возникающей при повороте и перестроении, не мешая ему при этом двигаться вверх-вниз, обеспечивая рабочий ход подвески. Она представляет собой поперечную тягу, которая одним из своих концов шарнирно закреплена на раме или кузове автомобиля, а противоположным — на балке моста. Шарниры на её концах имеют только одну степень подвижности, обеспечивая движение моста в вертикальной плоскости при работе подвески, поперечное перемещение моста при этом практически исключено.
Тем не менее, в пружинной подвеске тяга Панара, эффективно устраняя поперечный увод моста, всё же не способна полностью контролировать его продольные перемещения при разгоне и торможении, поэтому в этом случае абсолютно необходимы также продольные направляющие рычаги, либо один А-образный рычаг — дышло.
В рессорной подвеске тяга Панара на серийных автомобилях из экономических соображений обычно не применяется, так как рессоры сами по себе способны в определённой степени контролировать как продольные, так и поперечные перемещения моста. Тем не менее, в случае установки на такую подвеску тяга Панара даёт существенное улучшение поведения автомобиля на дороге, компенсируя свойственную рессорам податливость в поперечном направлении, поэтому она часто применяется в тюнинге автомобилей с рессорной подвеской, например американских маслкаров. Также применялась в задней подвеске ЗИС-115.
Более совершенным устройством, хотя и похожим по принципу действия на тягу Панара, является механизм Уатта, который практически полностью устраняет боковое смещение моста при любых ходах подвески.
Тяга Панара конструктивно проще механизма Уатта, но имеет по сравнению с ним тот недостаток, что мост, на котором она установлена, будет двигаться относительно кузова по дуге, радиус которой равен длине тяги Панара. Поэтому при её установке произвольное перемещение моста в поперечной плоскости под воздействием сил реакции дороги заменяется на меньшее, но всё же ощутимое поперечное перемещение при рабочих ходах подвески, обусловленное уже самой тягой Панара. Если тяга слишком коротка, то при больших ходах подвески это смещение будет уже заметно негативно влиять на управляемость автомобиля. Поэтому тяга Панара менее желательна для автомобилей с узкой колеёй и большими ходами подвески. Существует усовершенствованный вариант тяги Панара с двумя реактивными штангами — одной идущей от кузова к точке соединения с другой штангой, второй — от точки соединения к балке моста, который этого недостатка практически лишён.
Кроме того, в некоторых вариантах компоновочных схем, например — на внедорожниках Land Rover, использование механизма Уатта на переднем ведущем мосту оказывается невозможным, поэтому вместо него приходится применять тягу Панара.
Зачем устанавливать “тягу Панара” на внедорожник?
Уверен, что многие впервые слышат это странное название. В отличии от многих деталей авто, она (тяга Панара), на удивление, очень проста. Давайте разберемся, что к чему.
В этой статье мы несколько отступим от сложных терминов и, буквально на “пальцах”, разберем что же такое тяга Панара и для чего она нужна.
Каждый из вас наверняка знает что такое “мост” в автомобиле. Это агрегат, который соединяет колеса одной оси. Вы их 100% видели на грузовиках эпохи СССР, например. Такая большая железная штуковина под рамой автомобиля, на которой по бокам прикручены колеса.
В процессе движения авто мост может “гулять” всего в трех направлениях:
Для лучшего понимания рассмотрим каждое.
Продольное перемещение
В процессе движения колеса вынуждены преодолевать неровности дороги, возникающие по пути следования. Это значит, что на мост передаются усилия, стремящиеся “сдвинуть” его вперед или назад. Чтобы не было смещения на значительные величины, в креплении заднего моста довольно часто используются реактивные тяги. Они противодействуют продольным перемещениям, позволяя мосту двигаться в вертикальной плоскости.
Вертикальные перемещения
Преодолевая препятствия разной высоты, мост перемещается вверх-вниз. В зависимости от типа подвески (пружинная, рессорная), максимальный ход моста ограничивается амортизаторами или рессорами. Именно в этой плоскости подвеска максимально нагружена и испытывает наибольшее количество колебаний.
Поперечные перемещения
Эти перемещения самые неявные и невооруженному взгляду не видны! Но ввиду особенностей конструкций, мост “сопротивляется” им хуже всего. Именно для этого “придумана” виновница нашей статьи – тяга Панара.
По сути это стальной стержень (может быть разного профиля в сечении), закрепленный одним краем к мосту, другим к несущей конструкции, паралельно мосту. В процессе движения, при боковых нагрузках, тяга Панара не позволяет “уезжать” мосту в стороны, тем самым обеспечивая ему стабильность.
В случаи проведения “лифта” авто (поднятия), требуется сменить тягу Панара на подходящую по длине или модернизировать, сделав ее регулируемой (синяя тяга на фото).
Таким образом, несмотря на весьма загадочное название, тяга Панара – примитивное устройство. Тем не менее ее лепту в стабильность и управляемость авто трудно переоценить. Недаром пословица гласит: “Все гениальное – просто!”
