Новая Автомагнитола IQ NAVI на Android
Всем Привет!
Как у же ранее писал что намерен установить себе головное устройство на Android.
Так вот случилось это, была приобретена Автомагнитола IQ NAVI TS9-1905PFHD 9″ DSP (4 CH) + 4G, 4 GB, 64 GB.
Выбирал именно что бы она была с поддержкой у нас в РФ и с гарантией на всякий случай!
По гуглив рунет, почитав отзывы, остановил свой взгляд именно на IQ NAVI, выбрал магазин ТопРадар где она есть в наличии и заказал!
Парни из магазина оперативно оформили заказ и привезли мне её, за что им огромное спасибо за скорость!
На следующий день разобрал торпеду и принялся к установке, ведь на прошлых машинках я это делал сам и всего лишь за один час с перекурами, но с этой магнитолой самоустановка увенчалась неудачей, там нужно немного больше знаний как оказалось по факту, а именно, сам CAN блок который шел с магнитолой совсем не подходит к Чайке, а так же нужно было резать кое какие провода, на что я не решился это делать самостоятельно из за потери гарантии, в общем связался с парнями с магазина, собрав всё обратно и отправился в их сервис!
Там в течении нескольких часов всё было благополучно установлено, а так же был найден нужный CAN блок на Чайку.
Теперь всё работает и всё настраивается с магнитолы, руль, часы и.т.д. ни каких танцев с бубном на руле по настройке часов на маленьком мониторе нет, всё с магнитолы!
С большим 9 экраном очень комфортно с навигацией, кино можно глянуть иногда)
Что касается звука, у меня система Bose, так вот, этот CAN блок её поддерживает хорошо, играют все 9 динамиков, очень качественное стерео, с коробки играет плоховато немного, но немного рук и настроек, звук такой же как и был со штатной головой!
В общем я доволен, покатаю какое-то время отпишусь как работает!
Кстати сразу накатил хороший лаунчер, мне он показался очень удобным, и скорость кажет и пробег суточный итд, советую!

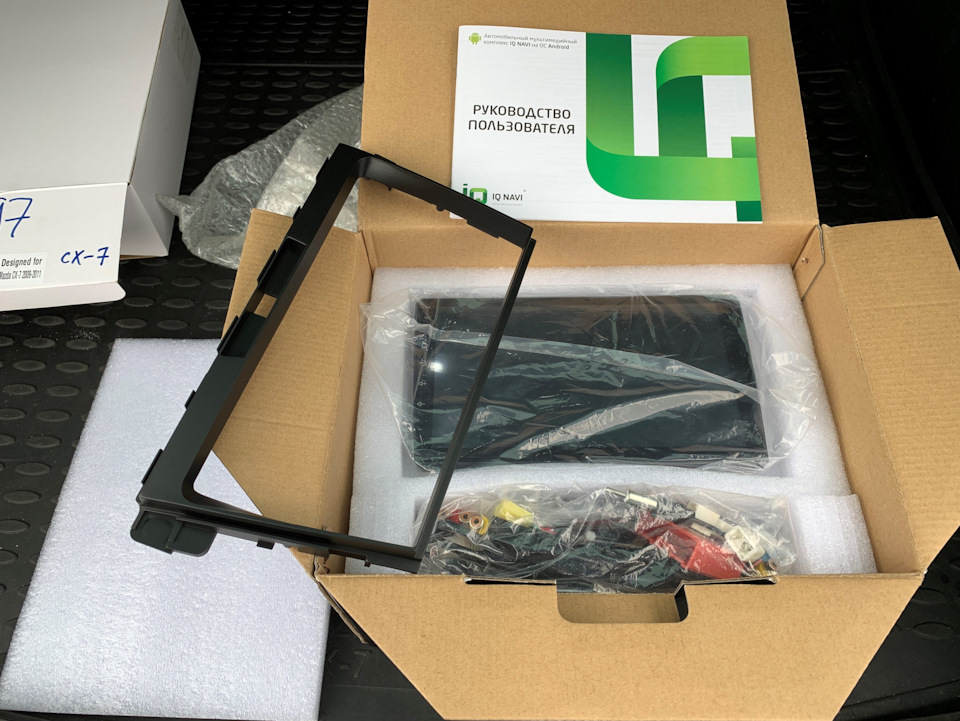

На этом всё, немного фоток вам!
Всем Спасибо за внимание!
Современная 2din Android магнитола с navi.
Вот и пришел мой черед менять RD4 на более современное головное устройство.
К новой магнитоле было несколько требований:
— навигация (это основное, т.к. приходится по работе кататься в Москву, Санкт-Петербург, Саратов, Рязань и др.);
— естественно USB;
— возможность подключения камеры заднего вида.
Все, этих параметров мне вполне было бы достаточно.
Изначально смотрел на штатные 2din магнитолы с кнопками и крутилками громкости, что бы вставали без всяких переходных рамок. Большой плюс этих магнитол в том, что в комплекте есть все необходимые переходники под разъемы peugeot и не маловажно то, что сохраняется управление БК и магнитолой с подрулевых джойстиков.
Но в итоге все сложилось иначе)). Увидел на Авито в продаже 2din магнитолу XY Auto 8227L с Пежо 408. Универсальная магнитола с обычной переходной рамкой под Peugeot. В комплекте было все, кроме камеры и canbus адаптера. Цена магнитолы просто подарок.
Вот ее некоторые характеристики:
— операционная система Android 9.1
— экран сенсорный 7 дюймов, 1024×600 IPS
— версия Bluetooth: 4,0
— чип усилителя: TDA7388
— выходная мощность: 4х45 Вт
— процессор: ARM Cortex-A7, quad-core, 1,3 ГГц
— GPU: Mali-450 MP2
— 1Гб (RAM) + 16Гб (ROM)
Посмотрел обзоры на данную магнитолу и решил брать. Списался с продавцом и уже через несколько дней она была у меня в руках. Состояние магнитолы идеальное, все пломбы на месте, так что теперь я уверен, что она не разбиралась и не ремонтировалась.
Сегодня установил в авто, погонял немного, не тормозит и не висит, приложения работают шустро. Радио, музыка с флешки, Wi-Fi, Bluetooth, навигация, все работает на отлично.
Я не меломан, но играет новая магнитола круче чем штатная RD4, хотя и к родной магнитоле вопросов по звучанию у меня не было.
Так как нет canbus, не работает подрулевой, буду заказывать кабель с али и допом прикуплю камеру заднего вида в подсветку номера. Вообщем, работой магнитолы остался доволен.
Ах да, в обзорах говорилось, что у этих магнитол конченый встроенный микрофон. Как оказалось микрофон тоже работает на ура. Собеседник меня прекрасно слышит, четко и ясно, без каких-либо помех. Я был рад до жопы)).
Теперь жду весны, буду перекрашивать переходную рамку в черный металлик и загонять под лак, что бы было все в цвет. Опыт в покраске имеется, так что на счет этого я не парюсь. Может позже прикуплю родную рамку, цена на нее правда кусается, весной будет видно.
UPD (15.05.2021): Родственник оценил работу магнитолы и был приятно удивлен загрузкой карт навигатора и его работой в целом. К слову, он катается на Octavia 2020 г.в. С его слов, магнитола в PEUGEOT работает шустрее его штатки в Octavia.
Конечно мелочь, а мне приятно 😁.
У меня пока все. Всем спасибо за внимание. Удачи Вам на дорогах и хороших выходных!
NAVI600 превращается, превращается в … NAVI 950 (опции UHR, UP9, UWG)
Во время прошивки приборки (ССЫЛКА) в Астре Вячеслава посмотрел как работает его NAVI950. После моей NAVI600 был впечатлён детальностью навигации.
Погуглив форумы и драйв увидел несколько статей по доустановке NAVI950 на Опеля (например от AlekseiakaRay) В принципе ничего архисложного в этом процессе не было.
В моём случае (с завода была уже установлена NAVI600) необходимы :
— Новый экран + микрофон. Новый экран нужен потому что для NAVI950 используется экран с повышенным разрешением (800х480 вместо 480х232 у NAVI600). Так что другой экран для NAVI950 нужен без вариантов. Однако есть еще одна интересная фишка — благодаря стараниям «народных умельцев» имеется возможность установить «гибридную» прошивку, совместив в ней прошивку и некоторые опции от европеек (Опеля-Вауксхолы) и американок (Шевролеты, GMC и прочие). Основным нюансом такого совмещения есть возможность доустановки на NAVI950 экрана с тачскрином.

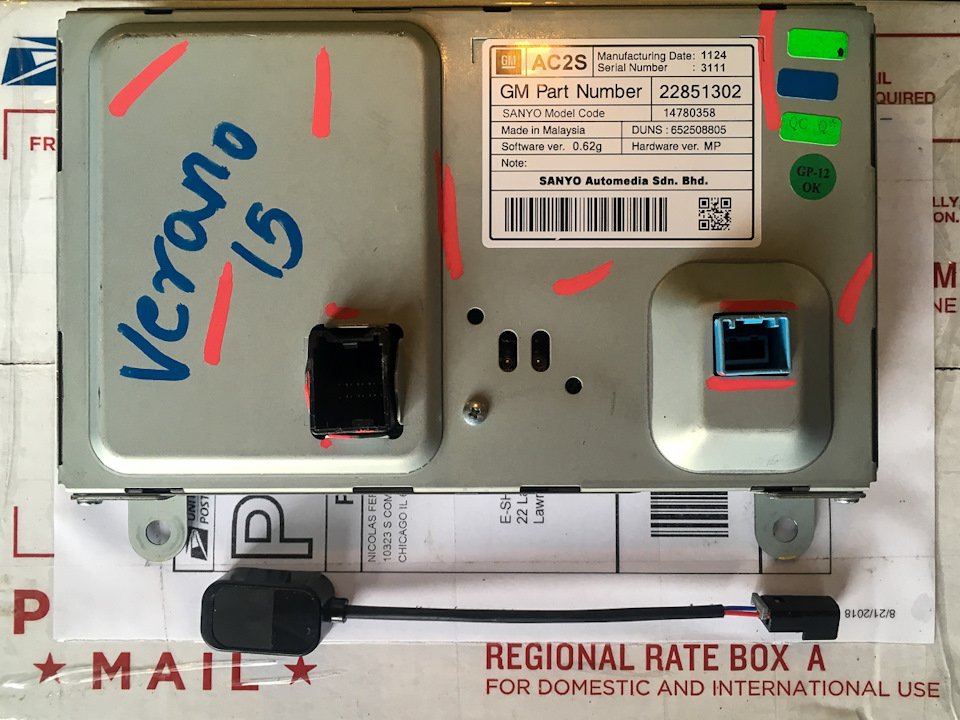

Для этого нужен специальный сенсорный экран — GM 22851302.
Разница между обычным (не сенсорным) и сенсорным экраном в момент моего затаривания запчастями была менее 10 долларов, что и сподвигло меня заморочиться этой опцией.
На Ебее экранов с тачскрином валом, по разной цене и разному состоянию, как говорится — на любой карман. Выбрал себе довольно-таки свежий и не покоцанный. Вот такой:
— Сама NAVI 950. Первоначально смотрел объявления на драйве, нашел вроде бы не плохой вариант — из Кирова, попросил продавца скинуть дополнительные фото, но уже второй месяц пошел… Или плёнка закончилась в фотоаппарате или так нужно продать человеку 🙂
На Аллегро по нормальной цене NAVI950 в тот момент не было (вернее была одна, но поляк что-то крутил-вертел — то цена ему низкая, то хотел продать в обход аллегро (оплатой через банковский счет). В общем аферист какой-то).
На американском Ебее ГУ с навигацией для GM довольно-таки много — от старых (Денсо) до свежих (Панасоников). Но, как мне подсказали, с американскими ГУ есть определенные нюансы по прошивке, а поскольку здесь рисковать не хотел, эту затею оставил.

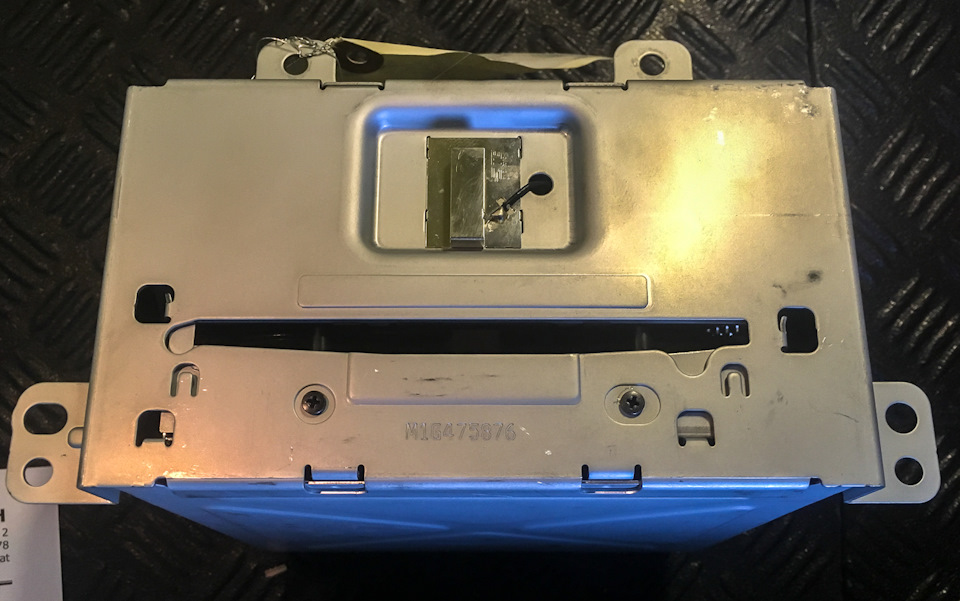

И чисто случайно, на немецком Ебее увидел лот с продажей NAVI950 2016 года в Австрии по цене, которая была даже ниже американской. Пообщавшись с продавцом было решено — надо брать! С Австрии посылка доставлялась мне через посредника WienKiew s.r.o. (хоть и в первый раз пользовался их услугами, но все порядочно и быстро. Рекомендую к сотрудничеству). Парт номер ГУ — GM 84046061.
После закупки необходимых деталей нужно теперь всё это установить.
Если Вас пугает такая картинка и/или есть сомнения в своих силах — то наверное лучше обратиться в специализированные мастерские, где всё сделают под ключ.

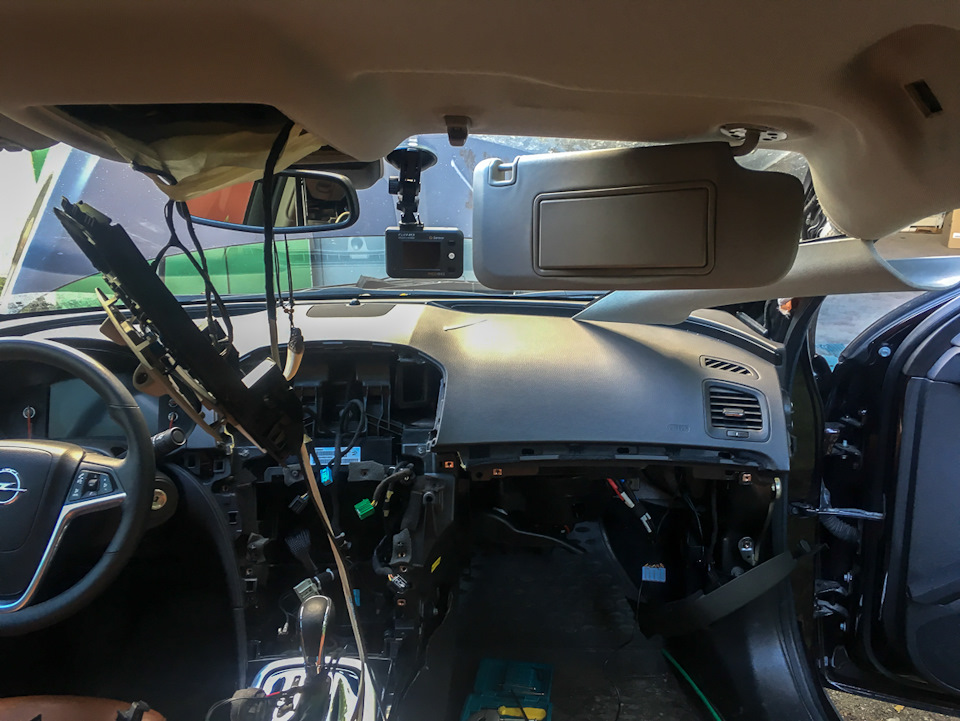

Но если же надумали, то первоначально нужно снять «пианино» — панель кнопок магнитолы, климата, монитор и т.п.
Как и писал раньше в предыдущих заметках — лучше и понятнее этого видео в сети не видел:
Сняв «пианино» нужно заменить экраны. Экран крепится двумя болтиками на 7 и фиксируется двумя выступами в верхней его части.

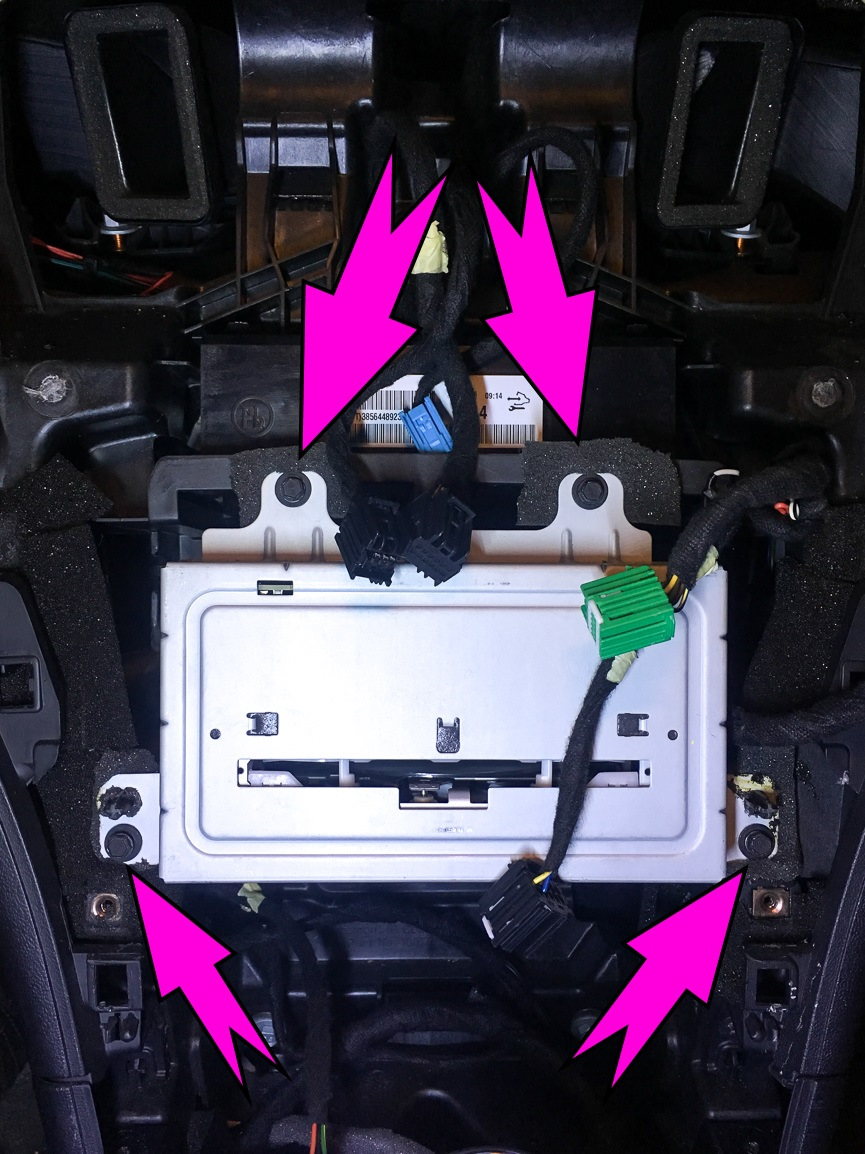

После нужно снять «старое» ГУ (NAVI600), которое крепится 4 винтами на 7 расположенными по периметру:

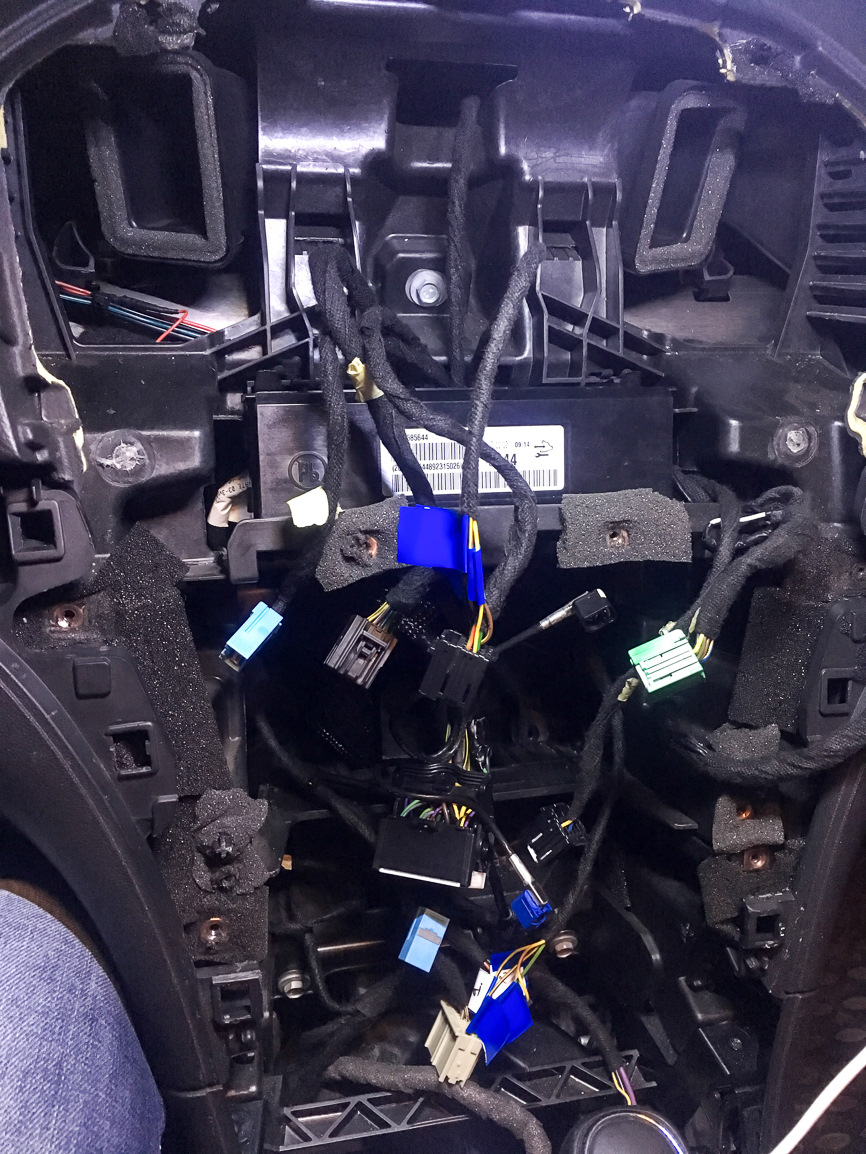

Сняв ГУ необходимо заняться проводкой (Фото фишки магнитолы от Алексея), а именно вставить в разъёмы дополнительные пины.
4 пин разъема с экрана — в 9 пин разъема в НАВИ
7 пин разъема с экрана — в 8 пин разъема в НАВИ
5 пин разъема с экрана — в 10 пин разъема в НАВИ
8 пин разъема с экрана — в 19 пин разъема в НАВИ
Так как нужно было еще провести проводку на микрофон, который с завода устанавливается в потолочной консоли, принял решение провести ее вдоль передней правой стойки.
Для этого нужно снять бардачек, он же перчаточный ящик (здесь уже описывал как это сделать — ССЫЛКА).

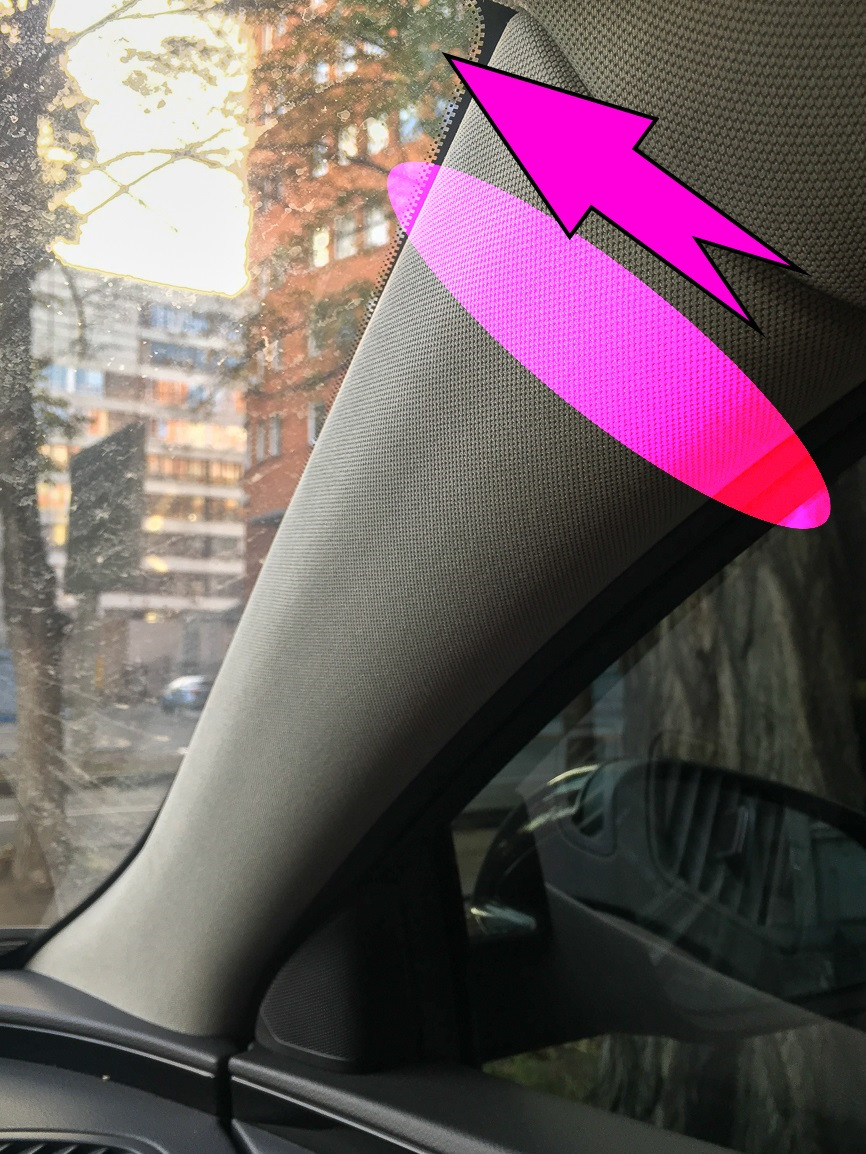

После бардачка нужно снять накладку на передней правой стойке.
Для этого необходимо взяться за ее верхнюю часть и тянуть на себя.

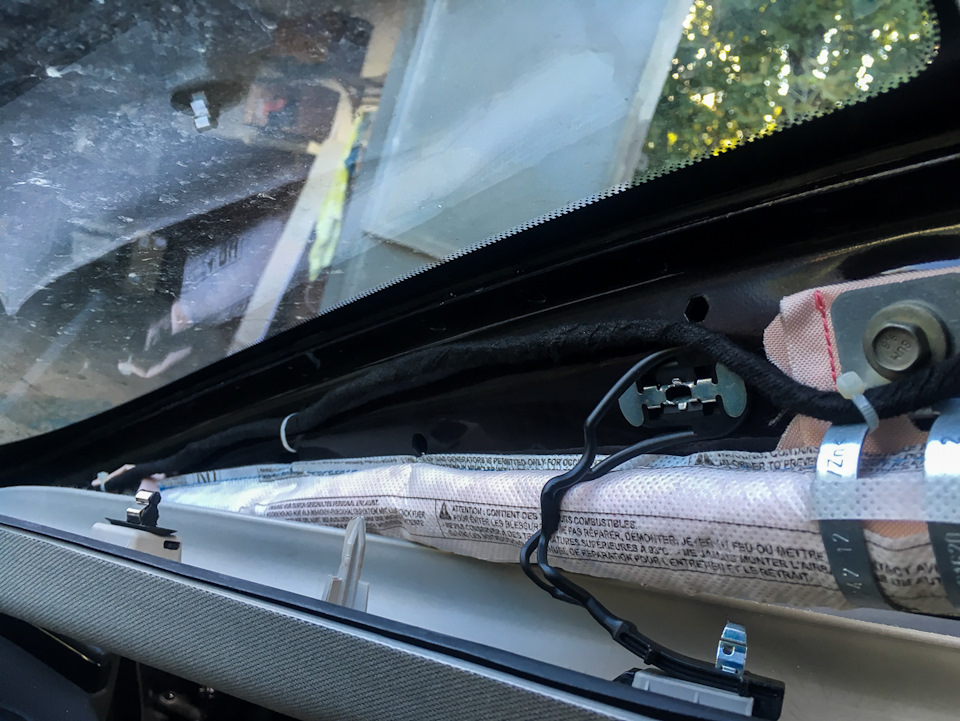

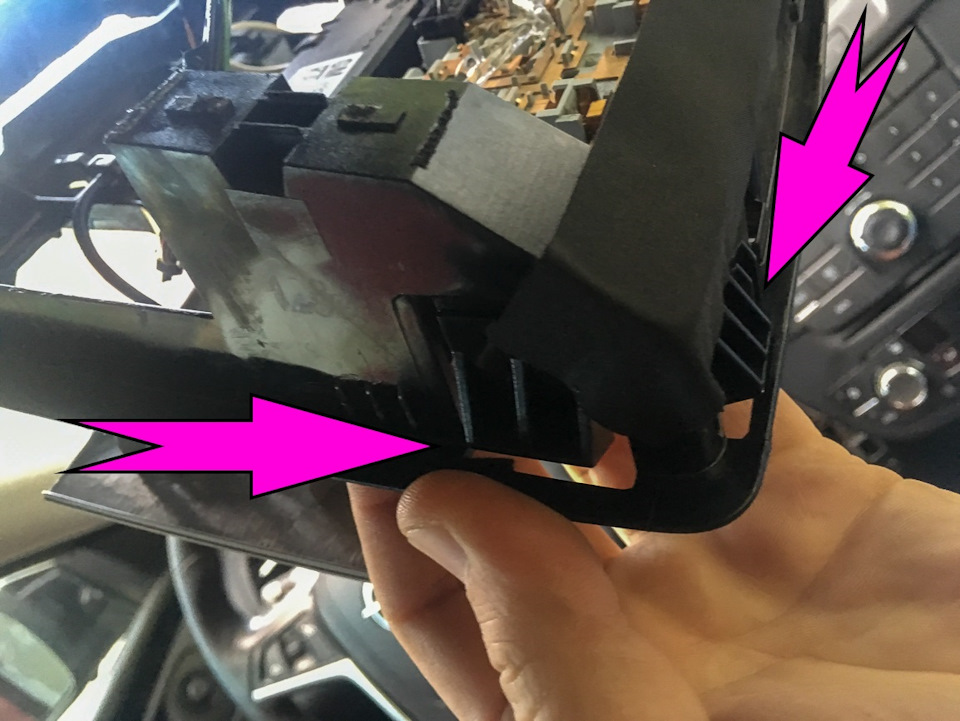

Накладка держится двумя клипсами (см. фото):
Чтобы провести проводку к потолочной консоли нужно будет снять ее и провести еще некоторые операции.
Для того, чтобы снять потолочную консоль нужно отщелкнуть ее пластиковые секции и выкрутить 2 длинных винта ТОРКС (винты по бокам плафона подсветки, фото не делал). После сама консоль отщелкивается с помощью защелок, которые расположены в ее передней части (ближе к зеркалу), и снимается с зацепов, которые расположены в задней части.
Однако сняв потолочную консоль это еще не всё! (Хотя, особо ярые извращенцы могут и так протянуть проводку). Еще нужно ослабить крепление крыши, чтобы нормально провести проводку (по крайней мере я так делал).

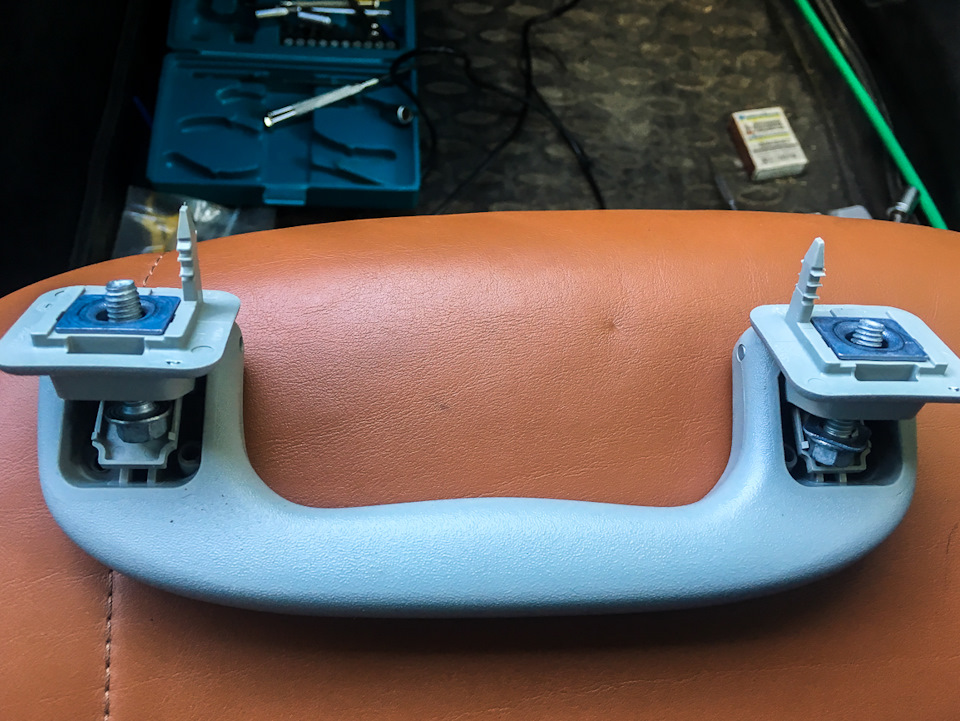

Для этого нужно снять правую потолочную ручку.

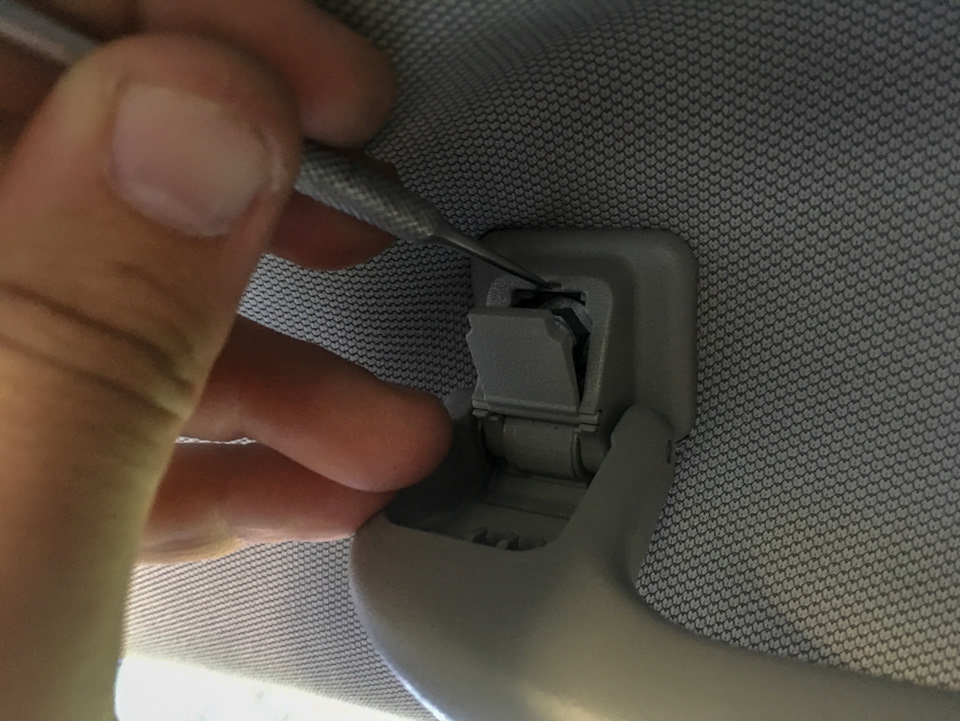

Чем-то остреньким аккуратно отщелкиваем две защелки и выкручиваем 2 болта головкой на 10.

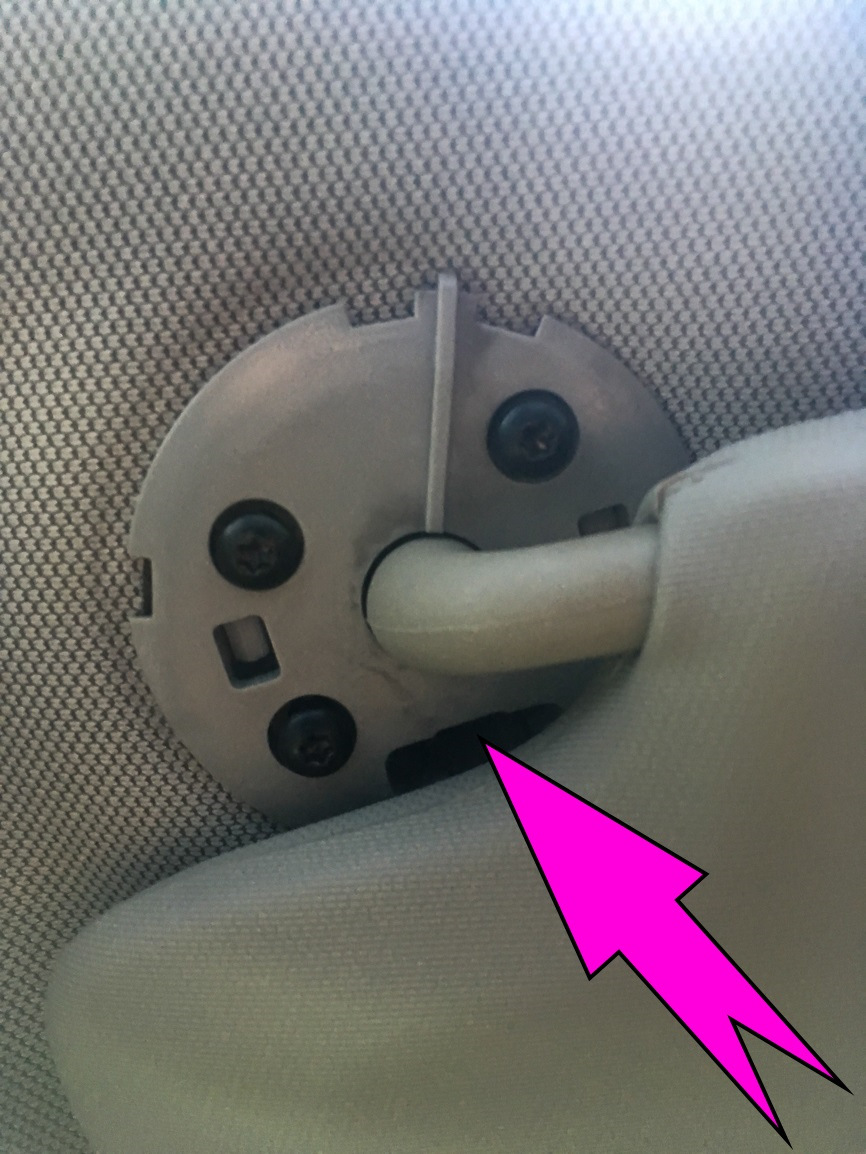

После ручки нужно открутить крепление пассажирского солнцезащитного козырька.

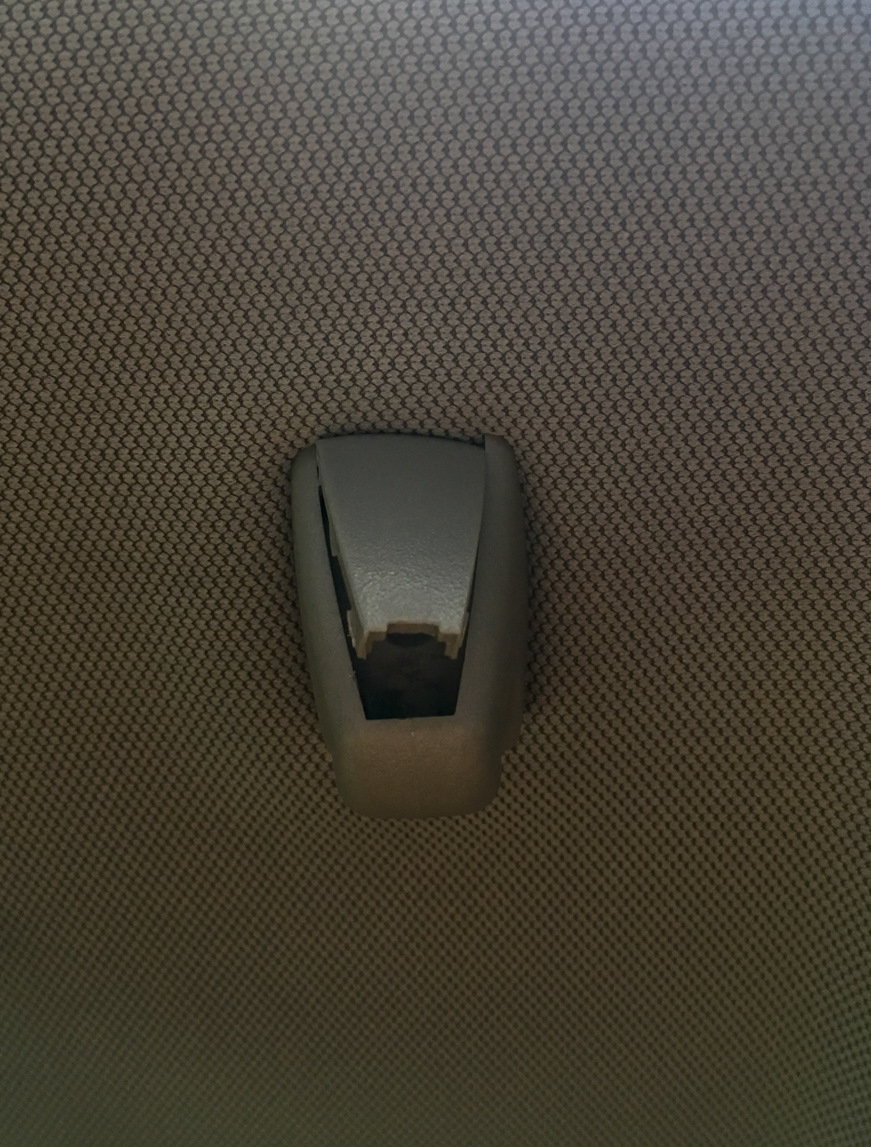

Для этого снова чем-то остреньким снимаем защелку и откручиваем «пыптик» крепления козырька (снова ТОРКС).
После, откручиваем 3 винта (тот же ТОРКС) крепления солнцезащитного козырька. Также нужно отщелкнуть хитрую защелку, которая расположена в нише крепления. Для того чтобы ее отщелкнуть можно взять тоненькие круглогубцы или, на крайний случай, 2 тоненькие отверточки, и от внешних краёв к центру оттянуть два язычка защелки. После этого часть потолка можно свободно отжимать и удобно проводить проводку.
После установки микрофона (фото не делал, у меня возник нюанс с микрофоном, но это исправимо), собираем все в обратном порядке и едем к человеку, который сможет прошить вам это всё добро.
В данном случае я обратился к Вячеславу, который совместно с Александром SQL15 залили мне новую «гибридную» прошивку в магнитолу.
Результатами всей этой мороки есть:

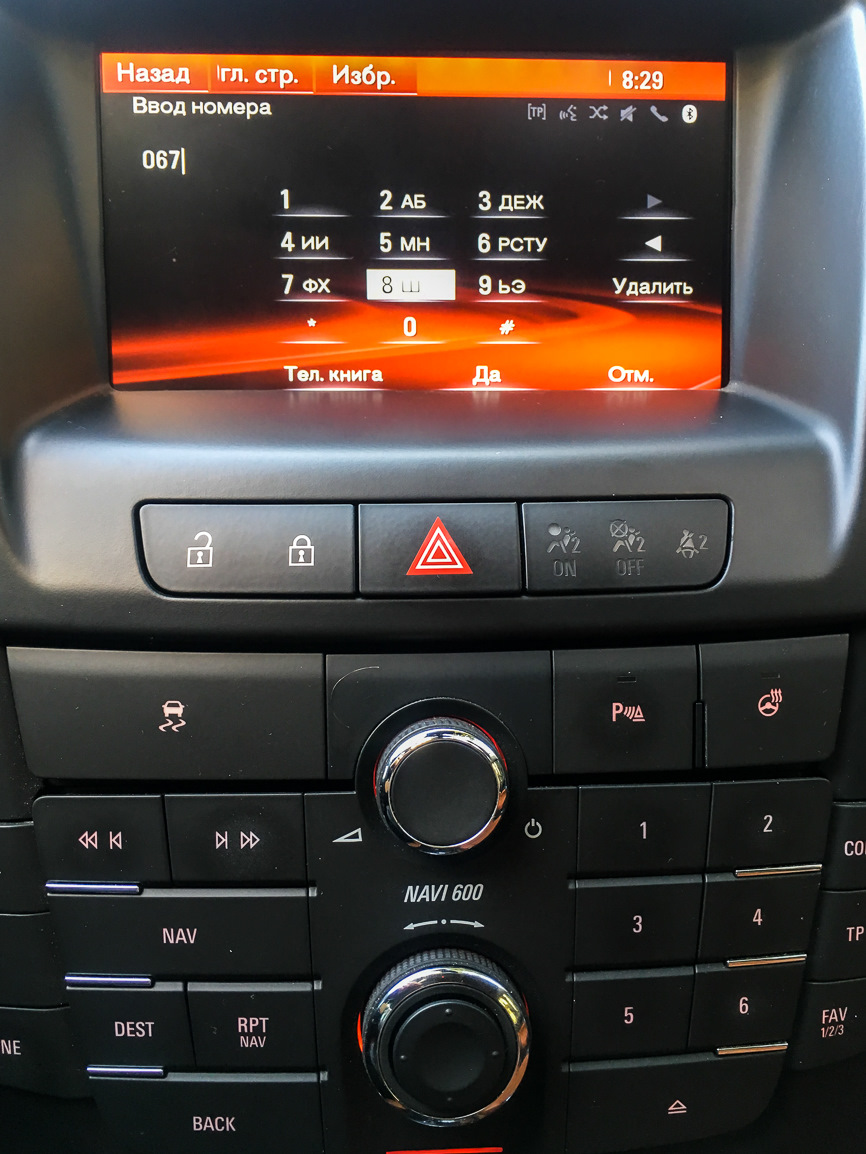

— работающий тачскрин. Фотографиями это естественно не передастся, но чувствительность и реакции на прикосновения вполне адекватны. Тачскрином удобно листать карту навигации, вводить на экранной клавиатуре адрес пункта назначения, набирать номер для телефонного звонка. Возможно это всё можно делать с помощью голосовых команд, но я пока не проделывал такие трюки)

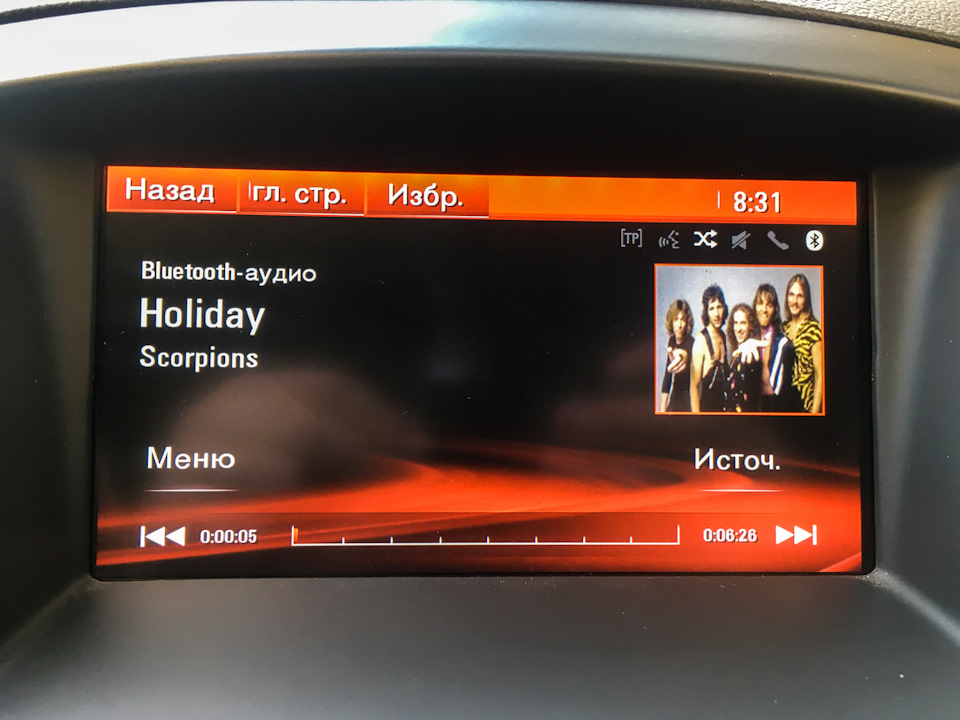

— работающее сопряжение телефона и магнитолы через БТ (Bluetooth). Можно как совершать звонки, так и слушать музыку из телефона через динамики автомобиля посредством БТ (без проводов). Качество звучания хорошее, кнопками или жестами на тачскрине можно сменять треки (однако список треков из телефона на экране ГУ не отображается).
В некоторых треках отображается и обложка альбома. В остальных (где нет обложек) — просто картинка стиля композиции (РОР, электро и разные другие).

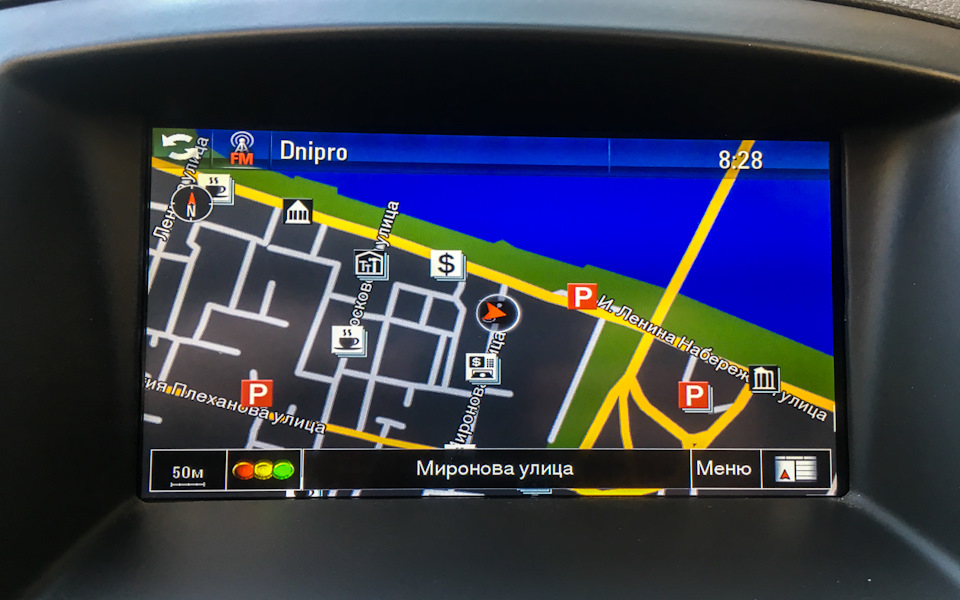

— карты стали гораздо, нет ГОРАЗДО детальнее в сравнении с NAVI600 (речь идёт о Украине). Теперь можно вводить адрес вплоть до номера дома. На карте отображаются иконки POI.
— качество картинки с камеры возросло. Всё таки разрешение экрана увеличилось в два раза! (качество можно сравнить в этой статье — ССЫЛКА). Кстати, при включении картинки с камеры заднего вида можно регулировать ее яркость. Для этого необходимо нажать на кольца управления магнитолы и в верхнем левом краю экрана появляется соответствующий ползунок.
— джойстик у подлокотника также работает. Основные функции и кнопки на пианино от NAVI600 также работают (из того что заметил, не работает кнопка TONE, но регулировка звука меняются через соответствующую вкладку в меню самой магнитолы).
В целом, опция приятная, но не первой необходимости и без нее можно ездить 🙂
НАВИ600 + экран + карты в продаже! Может кому надо ) — ССЫЛКА НА ОБЪЯВЛЕНИЯ Также там можно найти в продаже руль с заводской кнопкой обогрева на Insignia рестаил, может кому нужен для установки)

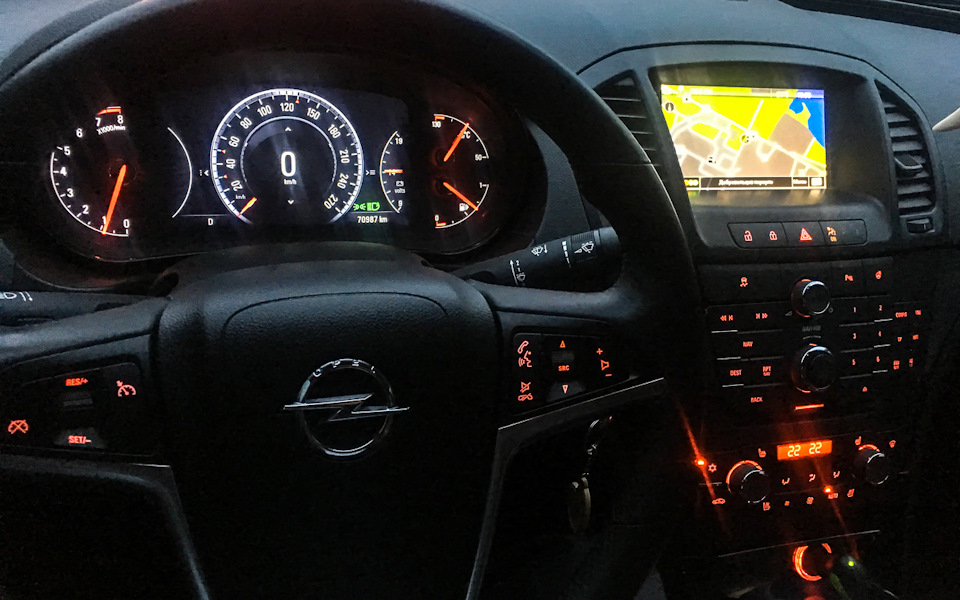

На закуску — фото ночного дуэта — приборка и магнитолка:
Мне кажется они прекрасно дополняют друг друга и смотрятся гармонично в салоне автомобиля 🙂
Назначение физической кнопки «NAVI» на лицевой панели на навигационное ПО.
Последние новости
Последние отзывы
Сергей • 20 января 2019
Купил это чудо, все супер, ребята молодцы, консультация по телефону тоже на высоте. Все работает, советую!
Юрий • 31 декабря 2018
получил посылку, но не было инструкции на русском языке (((, брал ранее все провода были подписаны и вложена инструкция по каждому проводу )
Михаил • 24 декабря 2018
Nt 17 Классный Апарат. Все работает кроме easy connect, с андроидом дружит а вот с яблоком нет. Кто смог решить эту проблему отпишись! Misha_13black@icloud.com
Александр • 21 ноября 2018
Приобрел 14.11.18. Доставка в Калужскую область за 4 дня. Получил магнитолу все упаковано хорошо, качественно. Установка в патриот 2016 года заняла 15 минут. Все встало идеально четко в рамку. Подключение все понятное. Родная камера заднего вида работает, навигация дружит со штатной антенной хорошо. Первая загрузка андройда долгая, так называемый холодный старт. А так магнитола стартует за 2-3 секунды. Звук понравился больше чем на штатной. Радио ловит уверенно, ловит там где штатная не ловила совсем. Магнитола шустрая, не лагает. по Wi-Fi скачивает приложения быстро, да и ловит его очень хорошо и на большие расстояния. Покупкой доволен. Спасибо за качественный товар.
Николай • 21 сентября 2018
Заказал.Получил на третий день.Установил сам,все работает.Получил что ожидал.Спасибо Юрию за консультации.

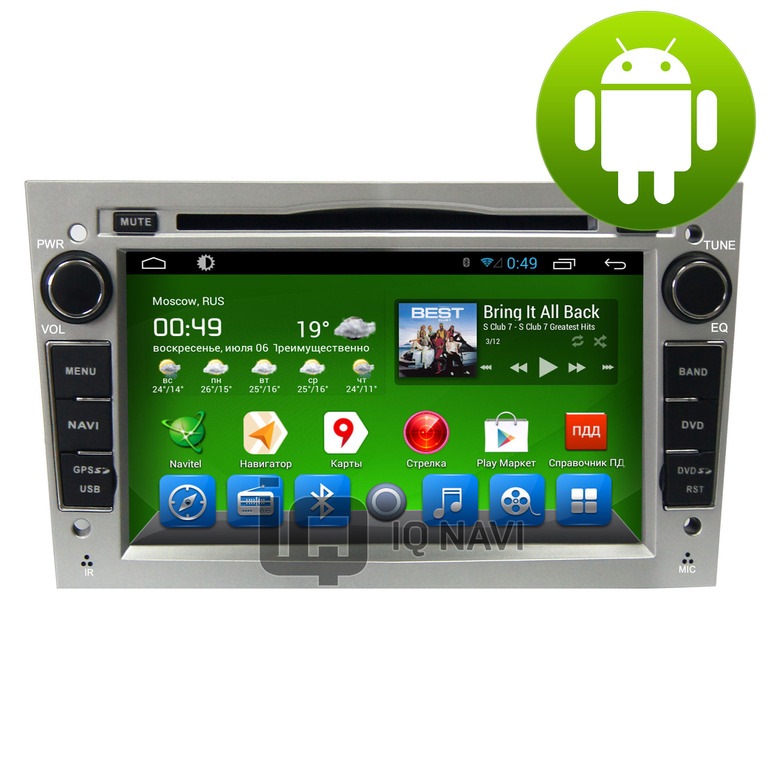

1. Магнитола IQ NAVI D4-2201 С сайта IQ NAVI
Операционная система — Android 4.4.2 (KitKat)
Платформа Mstar786
Процессор CPU 1.8 GHz Cortex A9 (двухъядерный)
Оперативная память 1 Gb DDR3
Графический процессор Mali-400 MP
Разрешение экрана 16:9 ёмкостный мультитач 1024×600 пикселей
Диагональ экрана 7 дюймов (17,78 см)
Объём встроенной памяти 8 Gb (6 Gb свободно)
Поддержка карт памяти microSD (до 32 Gb) USB Flash (до 32 Gb) жёсткие диски (до 1 Tb)
поддерживаются не все модели жёстких дисков
Поддержка видео-форматов MKV, MOV, WMV, AVI, MPG, H.264 и др.
Поддержка аудио-форматов MP3, WAV, FLAC, WMA, OGG и др.
Поддержка Full HD (1080) есть
GPS/Glonass антенна внешняя (в комплекте) (устанавливается под «торпедо»)
DVD привод есть (читает CD/DVD/MP3 и др.)
Радио цифровой процессор Silicon
FM/AM с функцией RDS и памятью на 54 станции
возможность переименования станций вручную
Диапазоны частот радио FM1 87.5
1620 KHz
Звук MOSFET TDA 7850 class AB процессор класса Hi-Fi
Эквалайзер НЧ/СЧ/ВЧ с фильтрами среза частот и функцией Loud WI-FI встроенный
(возможно подключение к 4G Wi-Fi роутерам, смартфонам, планшетам)
3G интернет поддерживается через внешний USB 3G модем
(подключение выводится в бардачок)
TV тюнер опционально подключается внешний цифровой DVB-T2
Bluetooth подключение любых телефонов/планшетов OBD-II адаптера датчики давления в шинах TPMS A2DP поддержкой воспроизведением музыки без проводов
Управление кнопками на руле сохраняется (программируется по 2 функции на одну кнопку)
варианты нажатия КОРОТКОЕ / ДОЛГОЕ / ОЧЕНЬ ДОЛГОЕ / ПОВТОРЕНИЯ ПРИ УДЕРЖАНИИ)
перепрограммирование возможно не во всех моделях авто
Подключение камеры заднего вида есть (в некоторых моделях поддержка штатной камеры c динамическими линиями)
Подключение фронтальной камеры есть (через AUX Video In вход)
Режим Sleep Mode (режим ожидания) есть (10, 30, 60 минут) (загрузка магнитолы из режима Sleep Mode — 2 секунды)
Мультизадачность есть
Рабочее напряжение 12V
Управление яркостью экрана есть (кнопкой на панели и иконкой на экране)
(автоматическое приглушение экрана при включении габаритов)
Язык Русский, Английский, Немецкий и мн. др.
Видео-выход есть (NTSC, PAL) (разъём RCA Female)
Выходная мощность 4 x 45W
Поддержка внешнего усилителя 4 канала (Левый/Правый передние + Левый/Правый задние) разъёмы RCA Female)
Поддержка внешнего сабвуфера есть (разъём RCA Female) (возможность отдельной регулировки громкости сабвуфера в магнитоле)
Динамическое изменение громкости есть (3 режима — СЛАБЫЙ / СРЕДНИЙ / СИЛЬНЫЙ) (изменение громкости в зависимости от скорости движения автомобиля)
Микрофон встроенный + внешний (в комплекте) подключение внешнего микрофона обязательно для работы громкой связи
Видео-входы 1 x камера заднего вида (разъём RCA Female) 2 x AUX In (разъём RCA Female)
Аудио-вход AUX 1 x стереовход (разъёмы RCA Female) (в некоторых моделях поддержка штатного AUX)
USB/SD порты 2 x USB порт 2 x microSD (в некоторых моделях поддержка штатного USB)
Поддержка навигационных программ Навител, СитиГид, Прогород, Яндекс, Sygic и др.
Функция пробок есть (при наличии интернет-соединения через Wi-Fi или 3G USB модем)
Цвет основных иконок на экране синий / красный / оранжевый / пользовательский (изменяется удержанием крайней правой иконки в нижнем ряду)
Цвет подсветки кнопок соответствует оригинальной
Кнопки на лицевой панели переобучаются (программируется по 2 функции на одну и ту же кнопку)
варианты нажатия КОРОТКОЕ / ДОЛГОЕ / ОЧЕНЬ ДОЛГОЕ / ПОВТОРЕНИЯ ПРИ УДЕРЖАНИИ)
Время загрузки ОС 20-25 секунд (из холодного старта)
Гарантия 1 год
И ТО ЧТО НАШЕЛ С САЙТА АЛИ ЭКСПРЕСС
2.Магнитола KC-2598 Производитель kaichuang
