Велосипедная цепь. Устройство, маркировка, ширина и правила подбора велоцепи
Мы начинаем серию статей о велосипедной цепи.
Сначала рассмотри их устройство и типы, маркировку, а так же как правильно подобрать ширину и длину цепи.
В следующих статьях будут рассмотрены вопросы износа цепи, как его измерить и уменьшить, как правильно снимать велосипедную цепь (с помощью такого инструмента как выжимка цепи и без нее), а также как и чем мыть и смазывать велоцепь (после активных покатушек по грязи и мойки велосипеда, а так же при его подготовке к зимнему хранению).
Велосипедная цепь – элемент трансмиссии, передающий силу ног велосипедиста на заднее колесо.
Она позволяет преобразовать мускульную силу человека в энергию движения и передает 95-98 процентов от усилий ног, прилагаемых к педалям.
Устройство велосипедной цепи и ее типы
Цепь состоит из звеньев. Каждое звено состоит из двух полузвеньев: внутреннего и внешнего. Полузвенья еще называют «шагом цепи» и скрепляются между собой специальным элементом – пином, на который одевается ролик. За ролик цепляется зубья звездочек.
Все велоцепи, кроме халфлинк (Half-Link), состоят из двух видов звеньев: внутренних и внешних.
У всех велосипедных цепей одинаковый размер полного звена – один дюйм (25,4 мм) и, следовательно, одного полузвена в 1/2″ или 12,7 мм. Часто полузвено называют просто «звеном«
Это связано с одинаковым шагом зубьев на всех звездочках. Удалять или добавлять можно только по целому звену, т.е. длины велоцепей кратны дюйму.
Это не касается только халфлинк (Half-Link) цепей. У них можно менять по одному звену, длина которого 1/2″ (12,7 мм.), что позволяет более точно подбирать размер цепи. Но об этом мы поговорим ниже.
Ширины у цепей разные и зависят от её типа и количества звезд в кассете. Ширина велоцепи измеряется между пластинами внутреннего звена.
Цепи бывают нескольких типов
1. Цепь для односкоростных велосипедов (Single-speed)
Как видно из названия стоит на односкоростных городских велосипедах без переключения передач, на детских и подростковых велосипедах, а так же у велосипедов с планетарной втулкой. У этих велосипедов на заднем колесе одна звездочка, а переключение скоростей происходит внутри задней втулки.
Цепь на односкоростном велосипеде
Цепь на планетарной втулке
Single-speed цепь при грамотной эксплуатации практически не изнашивается до полной «смерти» и «живет» столько же, сколько и сам велосипед. Это обусловлено тем, что цепь на односкоростном велосипеде представляет собой прямую линию от передней к задней звезде и не испытывает нагрузок на поперечный изгиб как в случае с многоскоростными велосипедами.
Их изготавливают из более толстых и соответственно прочных и жестких пластин, подвергают термической и химической обработке для увеличения износоустойчивости.
Обратите внимание, что зубцы односкоростных звезд захватывают звено цепи на всю высоту ролика и более крепко ее держат. Нагрузка на ролик равномерная и постоянная. Это одна из причин, почему они практически не растягивается, в отличие от многоскоростной велоцепи.
Кстати, эффективность педалирования на прямой цепи выше, чем на перекошенной многоскоростной – нет потерь энергии на преодоление трения, возникающее при её изгибе.
2. Цепь для многоскоростных велосипедов
Многоскоростная велоцепь предназначена для велосипедов с переключением скоростей. Отличается от односкоростной наличием зазора между пластинами звена. Он позволяет цепи изгибаться вбок (см. на рисунке выше). Еще они обычно меньше по ширине, так как толщина звезд кассеты велосипедов с переключением скоростей меньше чем на односкоростных моделях.
Обратите внимание, что зубцы звезд кассеты и передних звезд на многоскоростных велосипедах захватывают звено цепи не на всю высоту ролика, а приблизительно на половину. Их зубцы ниже, так как цепь при переключении передач перескакивает с одной звезды на другую. Из-за этого нагрузка на ролики цепи не такая равномерная, как на односкоростных моделях.
В статье «Что такое передачи (скорости) у велосипеда и как их переключать» уже упоминалось о рекомендуемых и не рекомендуемых вариантах включения передач. Они обусловлены сильным перекосом цепи, что ведет к быстрому износу не только её самой, но и задних (на кассете) и передних (в системе) звезд. Приведем эти варианты еще раз:
Цепь многоскоростного велосипеда практически всегда имеет перекос, что снижает эффективность педалирования и приводит к износу элементов трансмиссии: цепи, передних и задних звезд.
Так же как и предыдущий тип состоят из внутренних и внешних звеньев.
3. Облегченные велосипедные цепи.
У них пустотелые пины и с перфорация в пластинах.
Они часто легче своих стандартных собратьев на 20-25 процентов, однако и дороже при меньшей прочности. Используются велосипедистами, которые борются за каждый грамм лишнего веса. В основном это гонщики.
В силу конструктивных особенностей такие велоцепи больше растягиваются и в целом не такие крепкие, как рассмотренные выше виды.
4. Велосипедные цепи Халфлинк (Half-link)
Цепи с одним повторяющимся звеном называются Халфлинк цепи (по английски Half-link, где half — половина, link — звено).
Здесь особенность в том, что у них нет внутренних и внешних звеньев, а все звенья одинаковые. При этом длина звена составляет 1/2″ (12,7 мм.). Их легче подгонять под нужную длину, т.к. можно укорачивать по одному звену. Однако опыт эксплуатации показывает, что из-за особенностей конструкции, они чаще рвутся и сильнее растягиваются.
Как правильно установить Half-link цепь на велосипед.
При замене Халфлинк цепи нужно помнить о направлении ее движения – широкая часть звена по направлению к рулю.
Замки велосипедной цепи
Цепи разных производителей отличаются типом соединения. Есть цепи с соединительным звеном, а есть без него. Например, велоцепи таких производителей как Shimano и Campagnolo идут без соединительного звена. SRAM и KMC наоборот, производят цепи со специальными замковыми звеньями (SRAM PowerLink, KMC MissingLink). С их помощью её гораздо проще устанавливать и снимать с велосипеда.
Если на Вашем велосипеде установлена цепь без такого замка, то сейчас в магазинах можно купить отдельно замки и использовать их у себя. Только выбирайте замок, подходящий по ширине именно для Вашей цепи.
Замки односкоростных и многоскоростных цепей отличаются типом блокировки. В многоскоростной цепи заклепки практически не должны выдаваться над боковыми пластинами. Замковое звено состоит из двух половинок, каждая из которых – это щечка с запрессованным с одной стороны штифтом. Такие замки позволяют ставить и снимать цепь без специального устройства, называемым выжимкой цепи.
Из каких материалов изготавливают велосипедные цепи
Характеристики цепи, такие как долговечность, вес, прочность, коррозийная стойкость зависят от:
Изготавливают все цепи из различных марок сталей.
Маркировка велосипедной цепи
Маркировка цепи содержит все данные о ее геометрических параметрах.
Обычно она содержит 2-3 строки.
1/2″ x 3/32″ – 116 links
Что означают цифры в маркировке цепи:
Обычно эти размеры следующие:
1/8″ (3,18 мм) – это общепринятый стандарт цепей для синглспидов (односкоростные байки), Freestyle, BMX и байков с планетарной втулкой. Например: «Тяжмаш», «Ditton».
3/16″ (4,76 мм) – более старый стандарт цепей для односкоростных велосипедов
3/32″ (2,38 мм) – для кассет с 6, 7, 8-ю звездами. 6, 7, 8, 18, 21, 24 скорости.
11/128″ (2,18 мм)– для кассет с 9, 10 звездами.
Есть еще такой параметр как «Предел прочности на разрыв». Например, 820 кгс. Это значит, что для разрыва цепи, нужно приложить силу, эквивалентную 820 кг.
Для быстрого перевода дробных или десятичных долей дюйма в мм можно воспользоваться соответствующими таблицами здесь.
Ширина велосипедной цепи
Современные многоскоростные велосипеды имеют разное количество передач, зависящее от количества звезд как спереди в системе (ведущие звезды), так и сзади в кассете (ведомые звезды). Чем больше звезд в кассете, тем меньше между ними расстояние и меньше ширина рамок переднего и заднего переключателей скоростей. Для определения необходимой ширины цепи нужно знать количество звездочек на кассете.
Ширина многоскоростных цепей зависит от количества звезд в кассете и приведена в таблице:
О том, как правильно подобрать длину велоцепи (сколько в ней должно быть звеньев) для односкоростного велосипеда или для модели с переключением передач рассказано в статье «Как правильно определить длину велосипедной цепи».
Как правильно выбрать велосипедную цепь?
Прежде всего, посмотрите на маркировку цепи, установленной на велосипеде и ищите подобную.
Маркировка цепей популярных производителей приведена на картинке в таблице ниже. У цепей Campagnolo количество передач указано в названии в явном виде.
Производители определяю качество своих цепей маркировкой с буквами и цифрами. Чем выше число в маркировке, тем лучше качество. Цепи КМС делают разной окраски— самые лучшие окрашиваются в золотой цвет.
В последние годы Shimano производили цепи следующих типов:
Иногда на самых дешевых велосипедах, укомплектованных трещетками Shimano класса Tourney, также встречаются цепи UG-30 или UG-50 на 5-7 звезд. Цифровой индекс в маркировке, например IG-51, говорит о классе цепи: чем больше число, тем она лучше и дороже.
В цифровом индексе цепей SRAM закодирована информация о количестве передач – первая цифра, и о классе цепи – вторая и третья цифра. Например, PC-991 рассчитана на 9 звездную кассету. 91 – класс цепи.
Фирма SRAM выпускает цепи на 11,10, 9, 5-8 передач.
Цепи для односкоростных велосипедов ставятся только на них. Не пытайтесь их поставить на многоскоростной велосипед, да она и не влезет.
Поставить цепь, рассчитанную на меньшее количество звезд на кассету с большим количеством звезд нельзя. Более широкая не поместиться между звездами.
Велоцепи на 7 звезд можно поставить на 7-ми, 6-звездные кассеты, но нельзя ставить на односкоростные велосипеды.
Рассчитанную на 8 звезд можно поставить на 8-ми и 7-звездные кассеты.
Цепь на 9 звезд можно поставить только на эту же кассету – на 9 звезд.
Предназначенные на 10 и 11 звезд в кассете, можно ставить только соответственно на 10 и 11 звездные кассеты. Велоцепи Campagnolo и Shimano на 10 звезд между собой несовместимы.
Десятискоростные велоцепи KMC и Mavic совместимы с обоими стандартами.
Естественно, следует учитывать и финансовый аспект. Фирменная продукция стоит недешево. Однако, современные китайские велоцепи, значительно более дешевые, по качеству не всегда сильно отличаются от фирменных изделий. Иногде дешевле поменять несколько китайских цепей, чем переплачивать за фирменную, тем более, что большинство из них производят все-равно в Китае.
Наиболее популярные производители велосипедных цепей
Compagnolo – итальянский производитель, изготавливающий качественные, но недешевые цепи и другие велозапчасти.
SRAM – американская фирма.
KMC – тайваньская компания, вот уже более 30 лет производящая цепи не уступающие по качеству Shimano и SRAM но по более доступным ценам.
Wipperman – немецкая фирма. Как всё немецкое славится качеством и надежностью, но и высокой стоимостью.
Отдельно хочется сказать об отечественном производителе «Тяжмаш«. Его продукция предназначена для односткоростных велосипедов и является аналогом старых советских цепей (с эмблемой «Сделано в СССР»). Так же, как и 30-40 лет назад, они изготавливаются из высокоуглеродистой стали, значительно уменьшающей износ трущихся деталей. Обладают высокой прочностью, выдерживая усилие на разрыв в 1100 кг. Им не страшны рывковые нагрузки и удары при падениях. Они практически вечные, при том что значительно дешевле своих зарубежных аналогов, даже китайских.
Велосипедная цепь KMC X8PL. Как быстро и легко определить длину и износ цепи велосипеда.
Всем привет. Этот обзор надо было написать немного раньше, потому что у многих велосезон уже давно открыт, а некоторые его и вовсе не закрывали. В прошлом году, имея на руках пару купонов с ebay, решил прикупить себе что-то для велика. Остановился на цепи, потому что в любом случае когда-то ее придется менять. Shimano брать не хотел, потому что много китайских подделок. Эту марку лучше брать на bike-components или chain reaction. Изучил немного информацию и остановился на KMC. У них нашел модель под названием X8PL. Меня дополнительно привлекли вырезы по бокам звеньев: смотрится интересно. Такая конструкция уменьшает вес, но у меня велик не карбон, поэтому серьезным плюсом при выборе это не было. Расскажу так же как чищу и смазываю цепь, как определить нужную длину и степень износа.

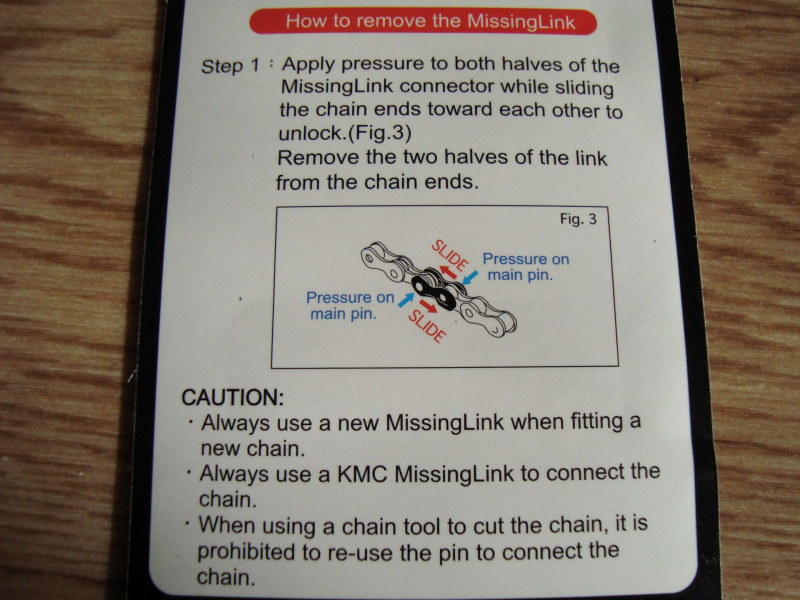

Заказано было 3 цепи. Решил кататься так. Сначала на первой накатываю 500км, снимаю и ставлю следующую. Понятное дело, что каждые 100-150км в зависимости от состояния цепи необходимо ее чистить. Цепь поставляется в блистере. Данная модель подходит для 6/7/8 скоростных велосипедов и имеет 116 звеньев. У меня велик на 8 скоростей. На обратной стороне упаковки имеется инструкция по установке замка цепи. Сам замок находится в кармашке в самом низу. Использовать замок очень удобно. Одно движение и вы уже сняли цепь с двухколесного и можете ее нормально почистить. Да, есть машинки, которые позволяют чистить прямо на велике, или можно струей wd-40 очистить. Но я предпочитаю вымывать в бензине. Однажды ехал с замком sram и он расстегнулся — одну половинку не нашел и пришлось топать ногами пару километров. С тех пор таскаю всегда запасной замок. Сама фиксация замком очень легкая и быстрая процедура. Вставили пины в отверстия и развели в стороны — замок закрыт. Длину цепи подбираю следующим образом. Пропускаю через большую звезду спереди и большую звезду на кассете без переклюка и плюс 2 полузвена. Оставляю одно полузвено, потому что второе будет замок. Данная модель цепи есть как в серебристом, так в и золотистом исполнении. Откатав на цепи 500км, замеряю степень износа при помощи калибра. 0.75 не проваливается — износ менее 25%. Думаю у этой цепи ресурса хватит на 1500км где-то. Что делать, если нет калибра? Можно измерить штангенциркулем. Для этого на шкале выбираем 119мм, ставим ушки во внутрь звеньев и разводим в стороны: — при 119-120.6мм цепь в нормальном состоянии; — при 120.6-120.9мм цепь необходимо менять, чтобы не съела передние звезды и кассету; — при 120.9мм и более меняем цепь, кассету и передние звезды или забиваем и катаемся как есть. После 500км на всех цепях растяжение составляет 120.2мм. Как по мне, то отличный результат. Тем более учитывая сколько отдал за эти цепи. Чищу и смазываю цепь каждые 100-150км в зависимости от состояния. Раньше чистил вдшкой, а потом перешел на бензин — лучше вымывает. Засовываю цепь в обычную пластиковую бутылку из-под воды, наливаю немного бензина, а потом пару минут интенсивной тряски и пару минут даю просто полежать. Достаю, вытираю насухо и устанавливаю на велик. Для смазки использую Finish Line Wet. Смазка эта нравится: хорошо защищает в мокрую погоду и пыль не особо липнет в сухую погоду. И запах приятный. Взбалтываю и по капле в каждый ролик. Потом пару минут прокручиваю колесо, чтобы смазка хорошенько попала в ролики и вытираю все насухо. Потом проезжаю метров 100-200 и дополнительно протираю цепь.
Видео снимал еще в прошлом году, в нем можно посмотреть распаковку, еще смазка и велокомп есть. И гоняю наперегонки с военной техникой. Во втором рассказываю как измерить износ.
Что могу сказать по итогу? Цепью очень доволен. Сейчас катаю третью до 500км и буду ставить первую по второму кругу. Все три уже растянулись до 120.2мм Как по мне так это отличный результат. Да, сейчас может и мало кто гоняет на 8 скоростных великах, кому-то нужна более плавный подбор скоростей, но меня все устраивает. Замок ни разу самопроизвольно не расстегнулся. К покупке советую, а если есть возможность сбить цену, так тем более.
Всем спасибо за внимание и приезжайте в Минск на велопарад 13 мая=)
